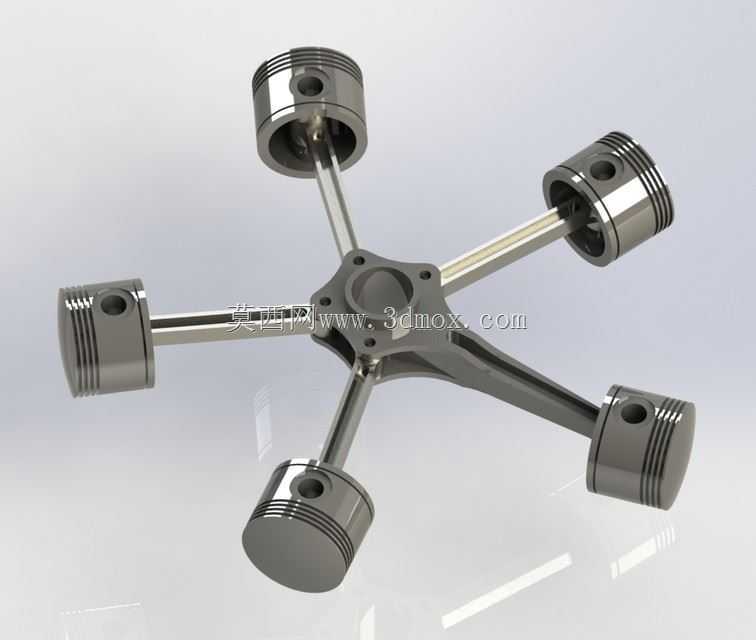

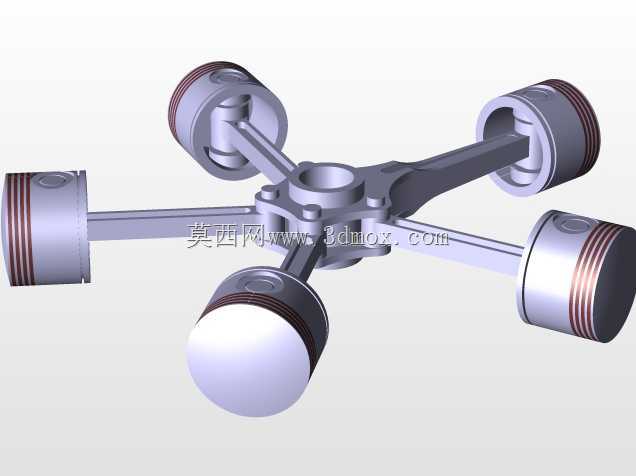

这套径向活塞组件采用五缸星型布局,五组活塞沿中心曲柄圆周均匀分布,相邻活塞轴线夹角为72度,整体呈现对称辐射式结构。这类布局最早大量应用于航空活塞发动机,凭借轴向尺寸紧凑、动力输出平顺的优势,在小型通航飞机、早期航空动力装置中占据主流,如今在部分紧凑型液压泵、径向柱塞马达、特种小型动力设备中仍能见到同类结构的应用。
从实际功能来看,该组件完整覆盖了动力转换的核心环节:燃烧或液压介质产生的压力作用在活塞顶面,推动活塞沿各自缸筒做直线往复运动,再通过连杆将直线力传递至中心曲柄,最终转化为曲轴的旋转扭矩。相较于直列、V型布局,径向排布的所有活塞连杆都作用在同一曲柄销位置,曲轴仅需单个曲拐即可完成动力汇集,大幅缩短了曲轴总长度,也让整机轴向安装边界得到有效控制,对于安装空间轴向受限、径向空间相对充裕的设备场景十分适配。

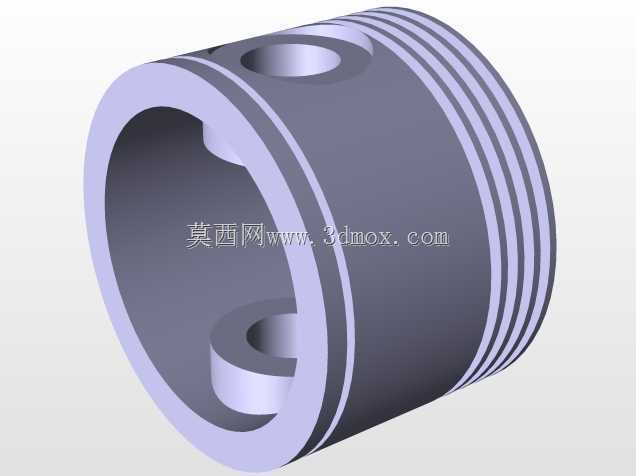

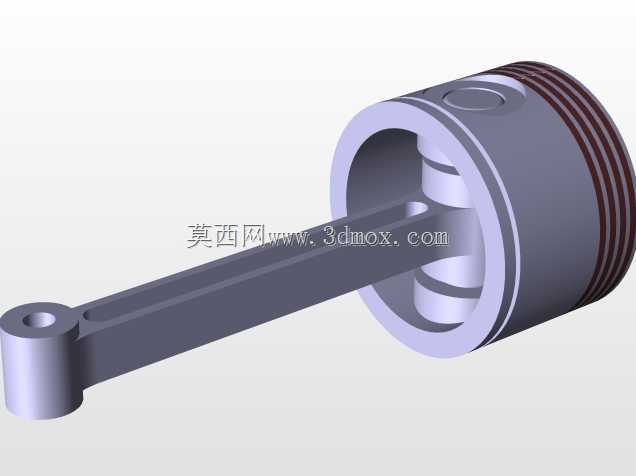

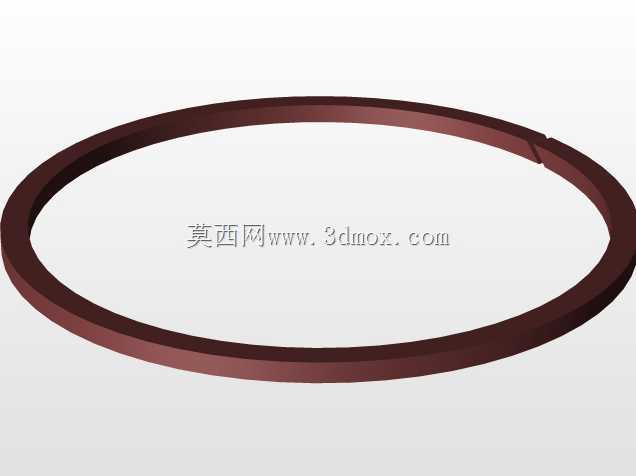

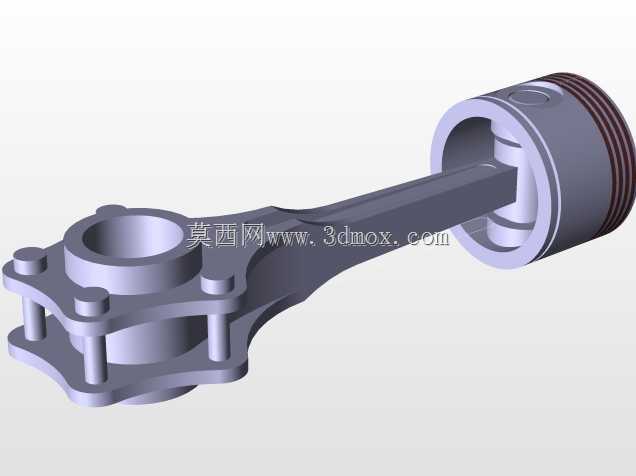

设计过程中首先要确认的是各运动部件的干涉边界。五根连杆分层叠装在中心曲柄销上,每根连杆的厚度、中心距、摆动角度都需要逐一校核,既要保证活塞运行到上止点、下止点时,连杆与相邻连杆、中心星形支架之间不发生剐蹭,也要控制活塞在全行程内的侧向力,避免活塞与缸壁偏磨。活塞本体采用标准圆柱结构,外壁预留了环槽位置,可安装气环与油环,保证缸内密封效果;活塞销孔与连杆小头采用销轴连接,连杆大头则围绕曲柄销做圆周摆动,整套运动副的配合间隙需要结合工况温度、润滑条件预留合理公差。

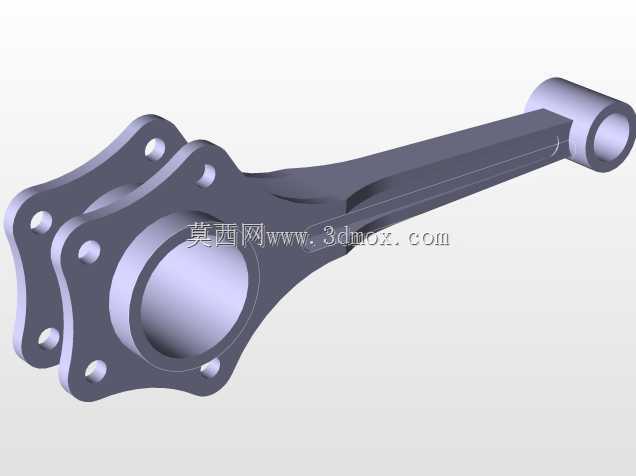

中心星形支架作为整个组件的定位基准,五个安装凸台沿圆周均布,其端面平面度、各孔位的位置度直接决定了活塞缸筒的装配同轴度。建模时需要先完成中心曲柄的运动轨迹草图,再根据活塞行程确定连杆长度与曲柄偏心距,通过运动仿真逐帧验证活塞运动规律,确认各缸的往复惯性力能够通过对称布局相互抵消,降低整机振动水平。外形尺寸方面,组件最大径向轮廓由活塞外止点位置决定,轴向尺寸则受连杆叠装厚度、曲柄两端支撑位限制,安装时需保证中心曲轴与壳体轴承孔同轴,五个缸筒的安装端面与对应活塞轴线垂直,才能保证整套机构长期稳定运行。
