三翼机钟形电机转子伺服安装支架

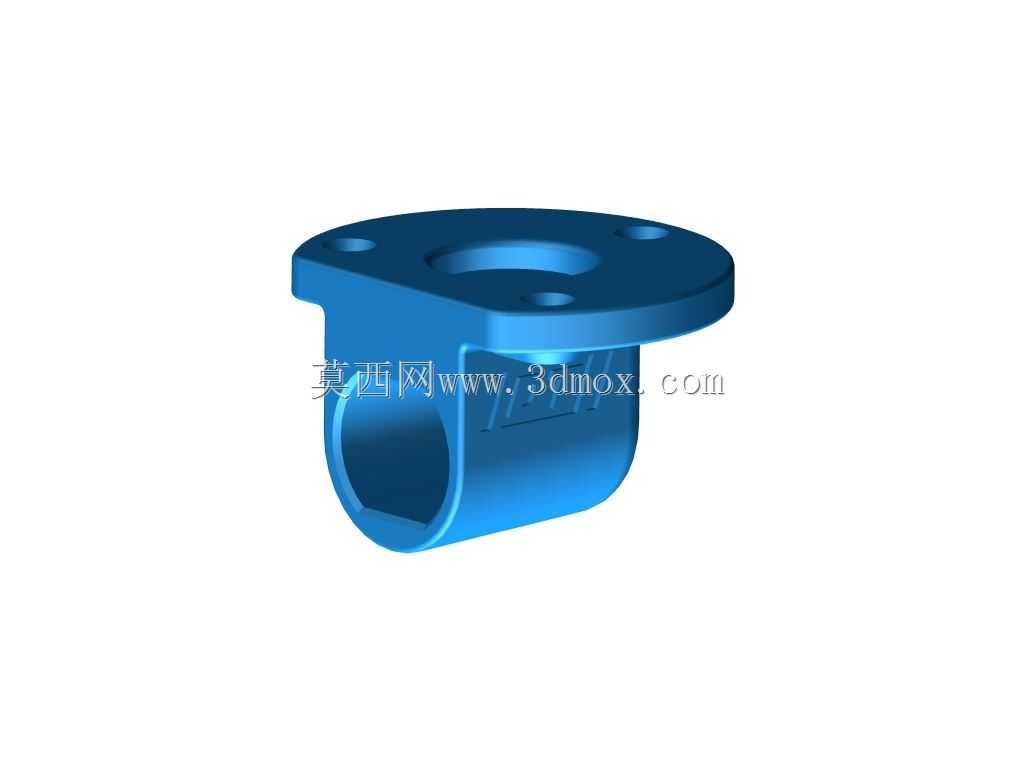

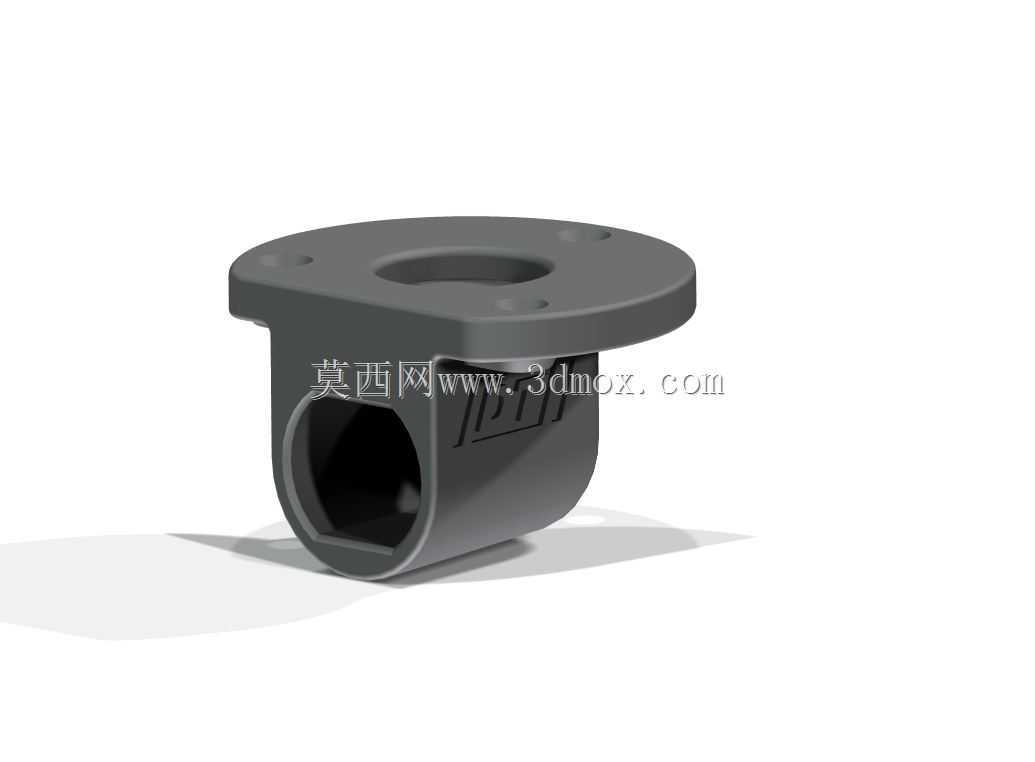

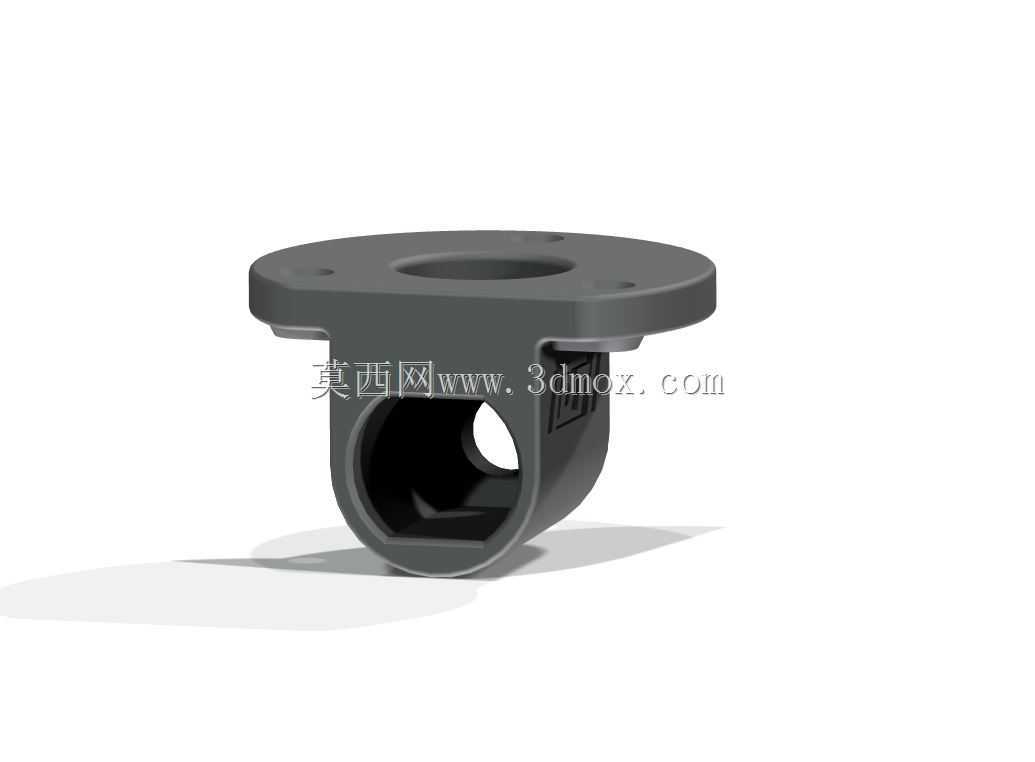

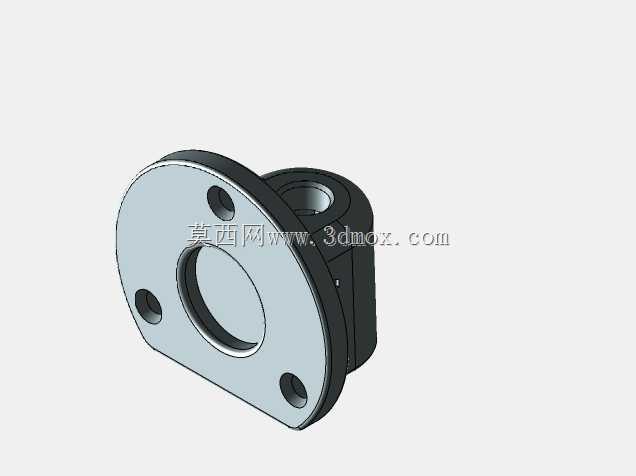

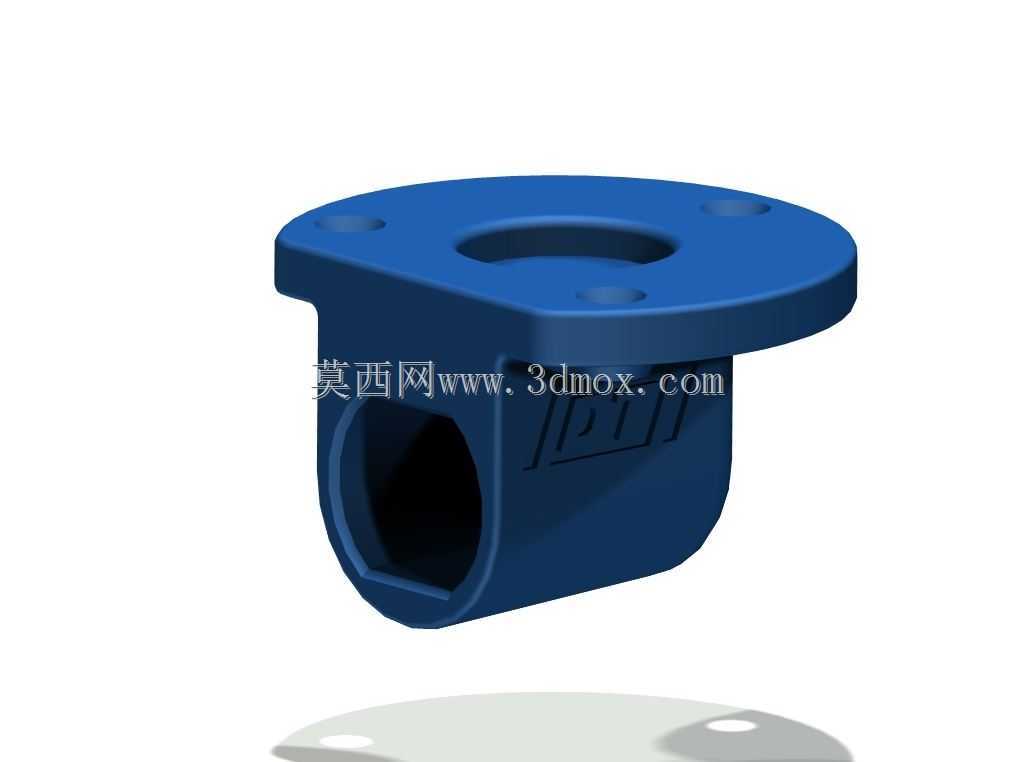

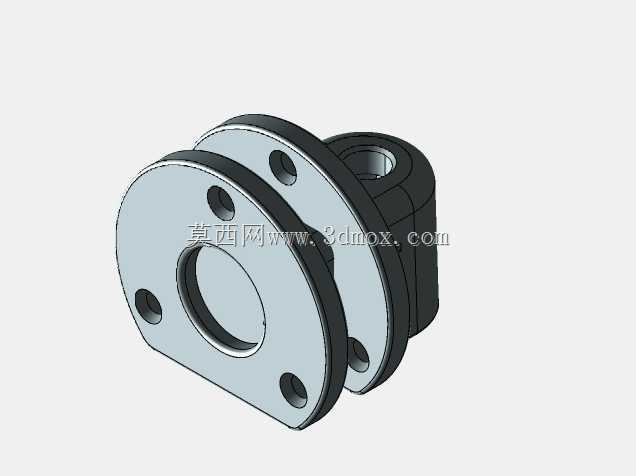

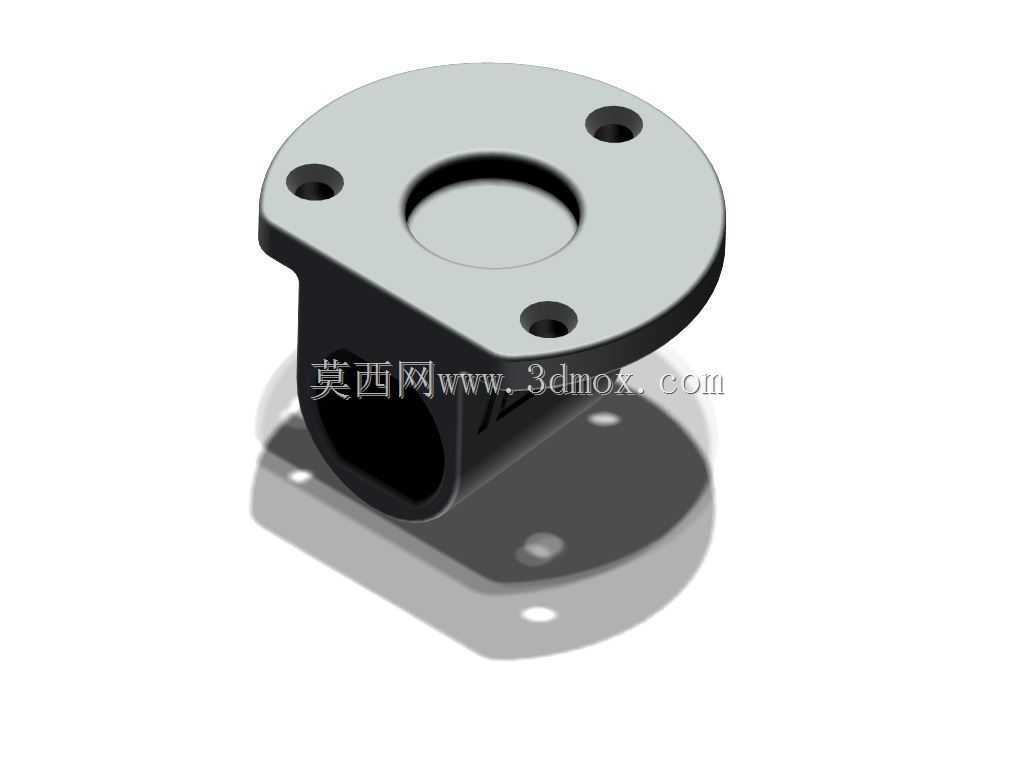

这款构件是针对小型三旋翼飞行器配套的DT750、700系列钟形电机设计的安装固定座，核心作用是完成转子伺服端与飞行器机臂的刚性连接，在飞行工况下承担电机运转产生的扭矩传导、振动缓冲以及整机姿态调整时的载荷传递。从结构设计逻辑来看，构件采用一体化成型思路，上部带安装孔的法兰盘结构直接对接钟形电机的端面安装位，四个均布的沉孔可配合标准紧固件完成电机端面的锁附，保证电机输出轴与安装座的同轴度，避免运转过程中出现偏摆带来的动平衡问题。下部的贯通式套接腔体是与机臂连接的核心部位，腔体的内径尺寸匹配对应规格的碳管机臂外径，套接后可通过侧壁的顶丝孔完成径向锁止，防止电机在大拉力输出时与机臂发生相对转动。

从实际应用场景出发，这类安装座多用于小型多旋翼无人机的动力端装配，尤其是三旋翼布局的机型，单个机臂的动力输出直接影响整机的姿态控制精度，因此安装座的结构刚性是设计时的核心考量。法兰盘与下部腔体的过渡位置做了加厚的圆角处理，避免应力集中，在飞行器做急停、转向等大机动动作时，该位置是载荷集中的核心区域，圆角过渡可有效分散交变应力，降低长期使用后的疲劳断裂风险。构件的整体外形做了轻量化的切边处理，在不影响结构强度的前提下去除了法兰盘边缘的多余材料，适配飞行器对起飞重量的严苛要求，每减少一克无效重量都能提升整机的续航表现与载荷能力。

安装边界方面，上部法兰盘的安装孔位完全匹配DT750、700钟形电机的标准安装孔距，不需要额外做孔位改装即可直接装配，下部套接腔体的轴向长度经过匹配计算，套接后与机臂的接触面积足够承担最大拉力下的剪切载荷，不需要额外增加加固结构即可满足飞行强度要求。腔体侧壁预留的走线槽可方便电机的三相线与伺服信号线穿过，避免线材外露在飞行过程中被气流吹动剐蹭螺旋桨，同时也让整机的布线更加规整，减少飞行时的风阻。在实际装配过程中，需要先将电机的线材从腔体内部穿出，再将电机端面与法兰盘对齐锁附，之后再将整个组件套接到机臂的对应位置，调整好电机的安装角度后锁止侧壁顶丝即可完成装配，整个安装流程不需要复杂的工装，普通的内六角扳手即可完成全部操作。
