创意仿生太空泡泡狗结构造型设计

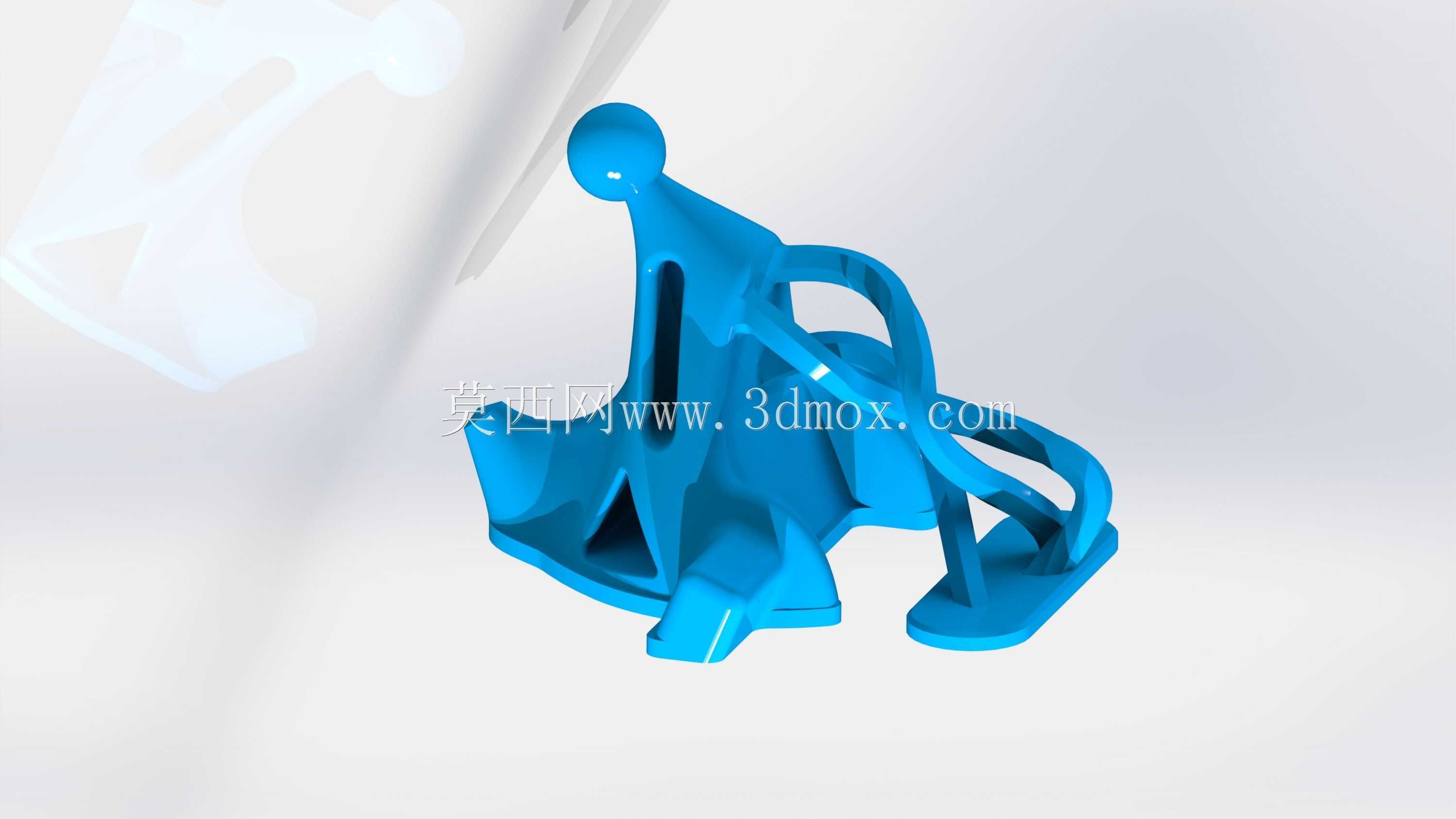

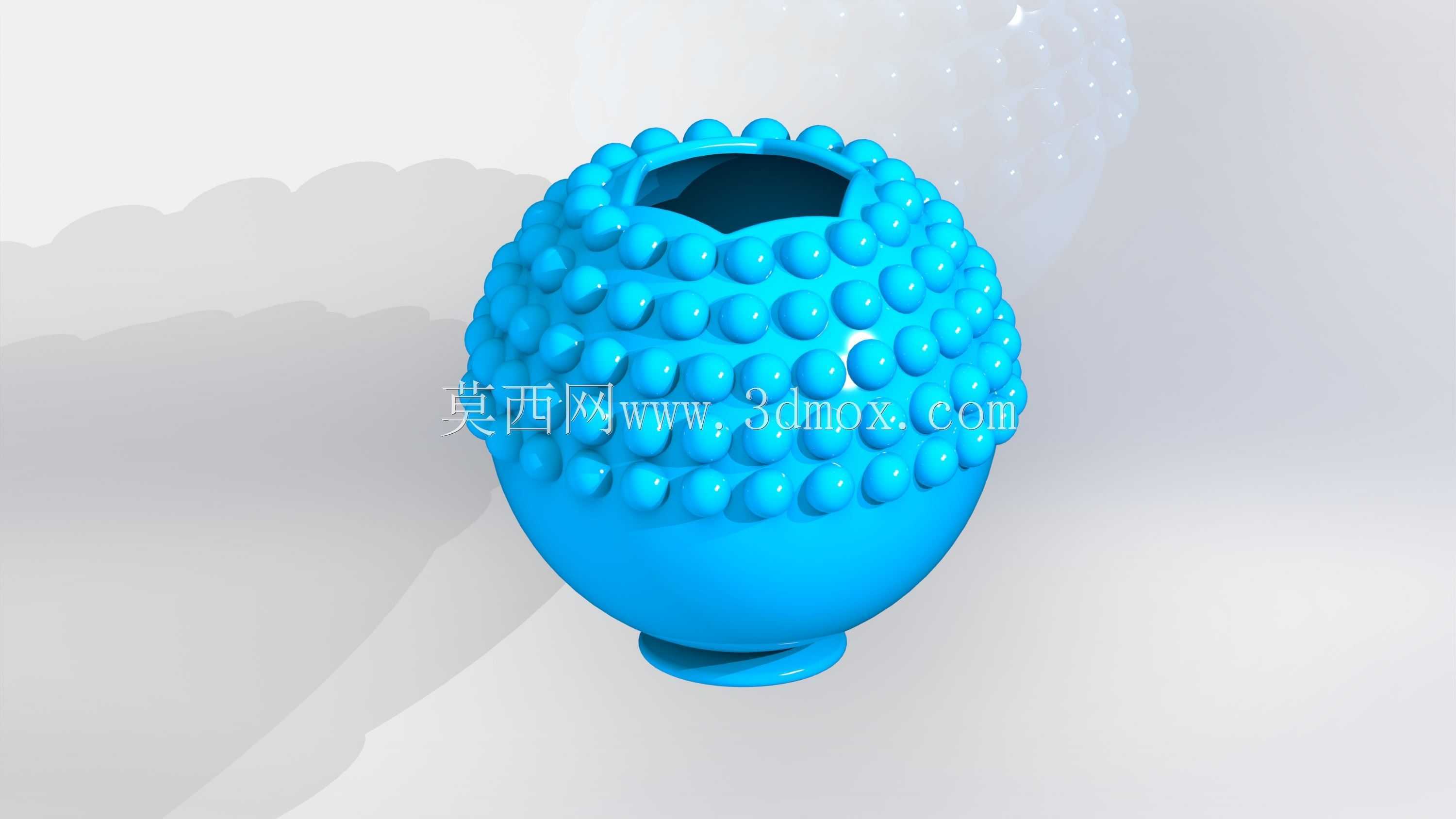

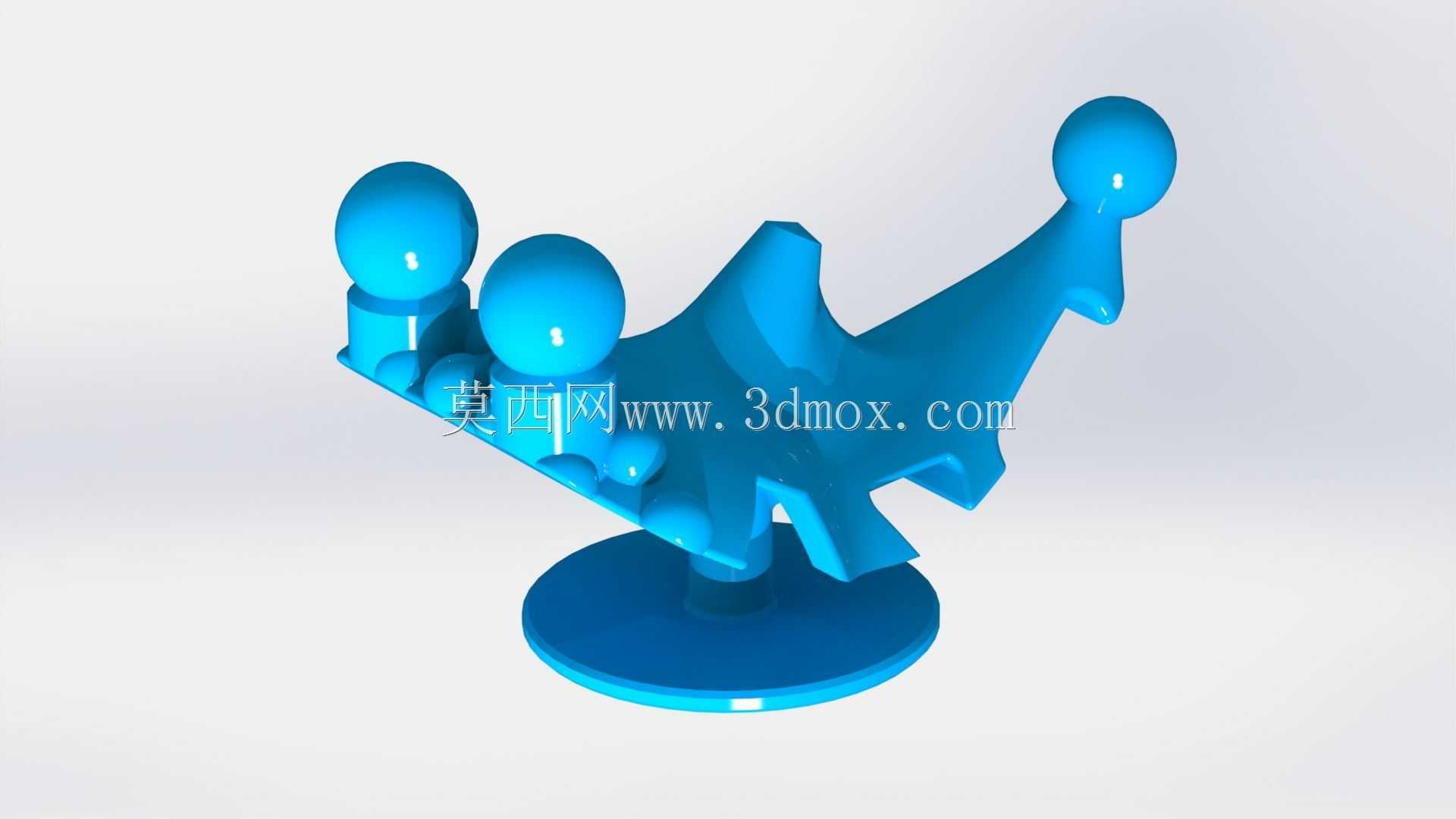

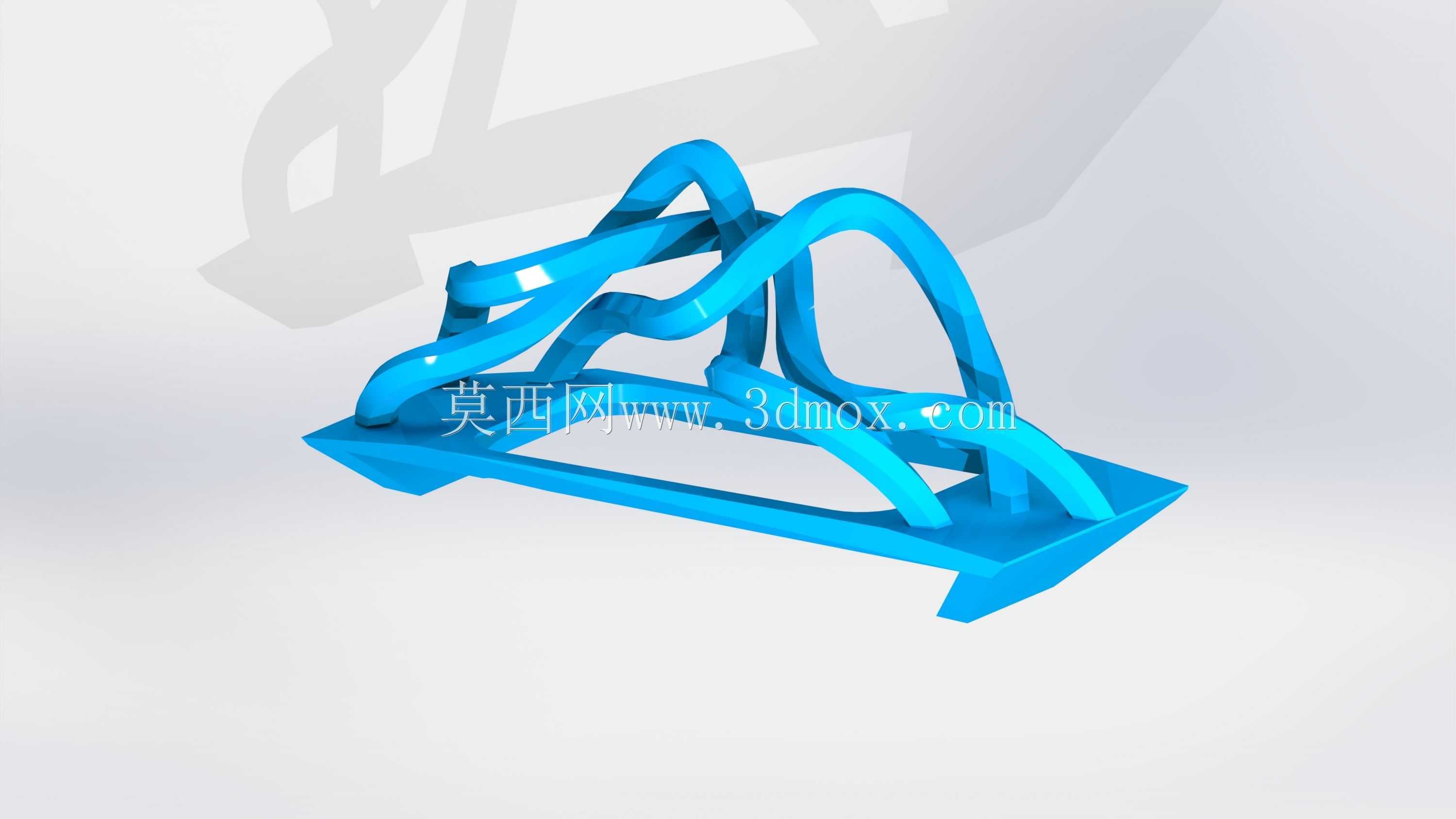

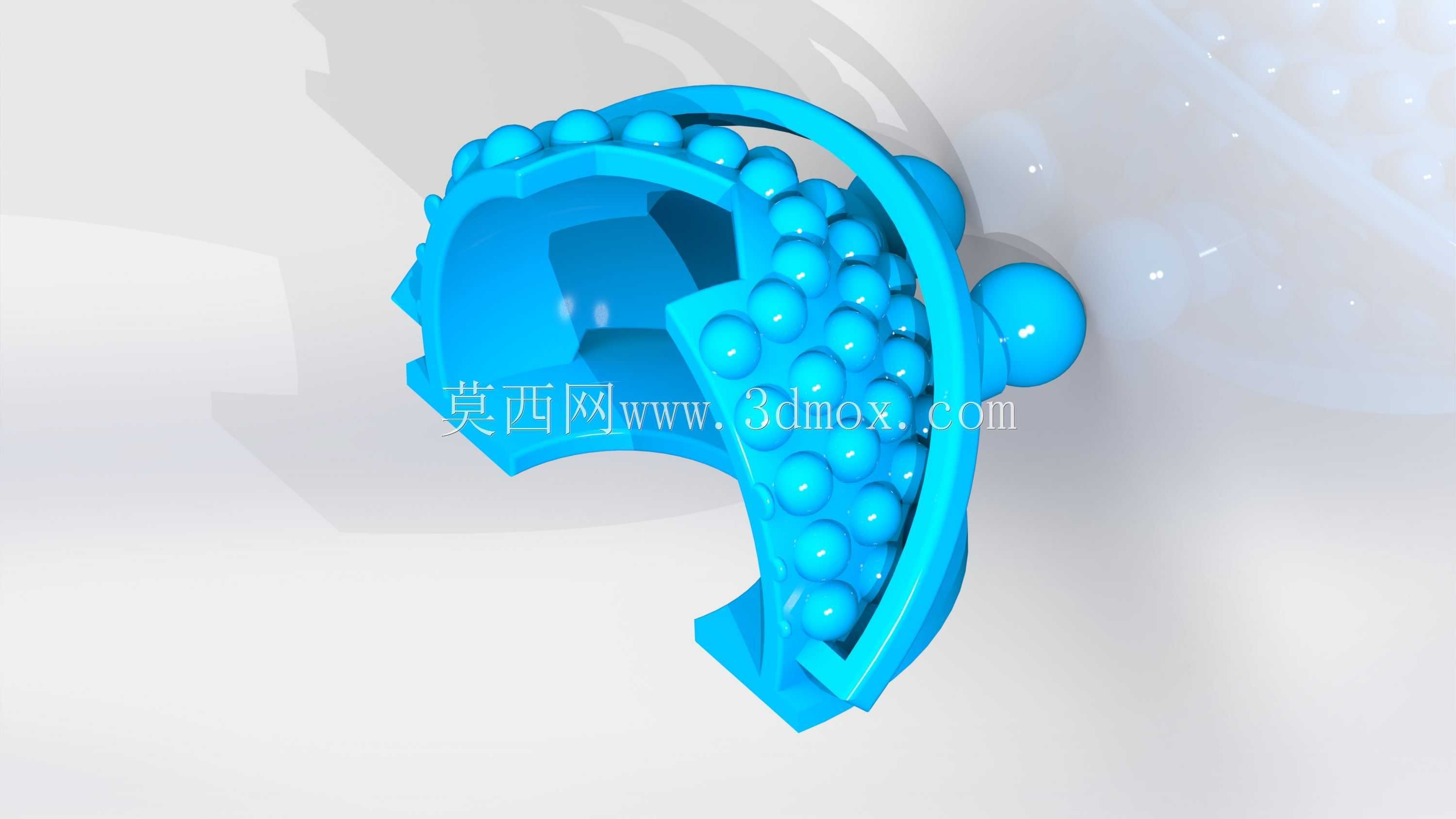

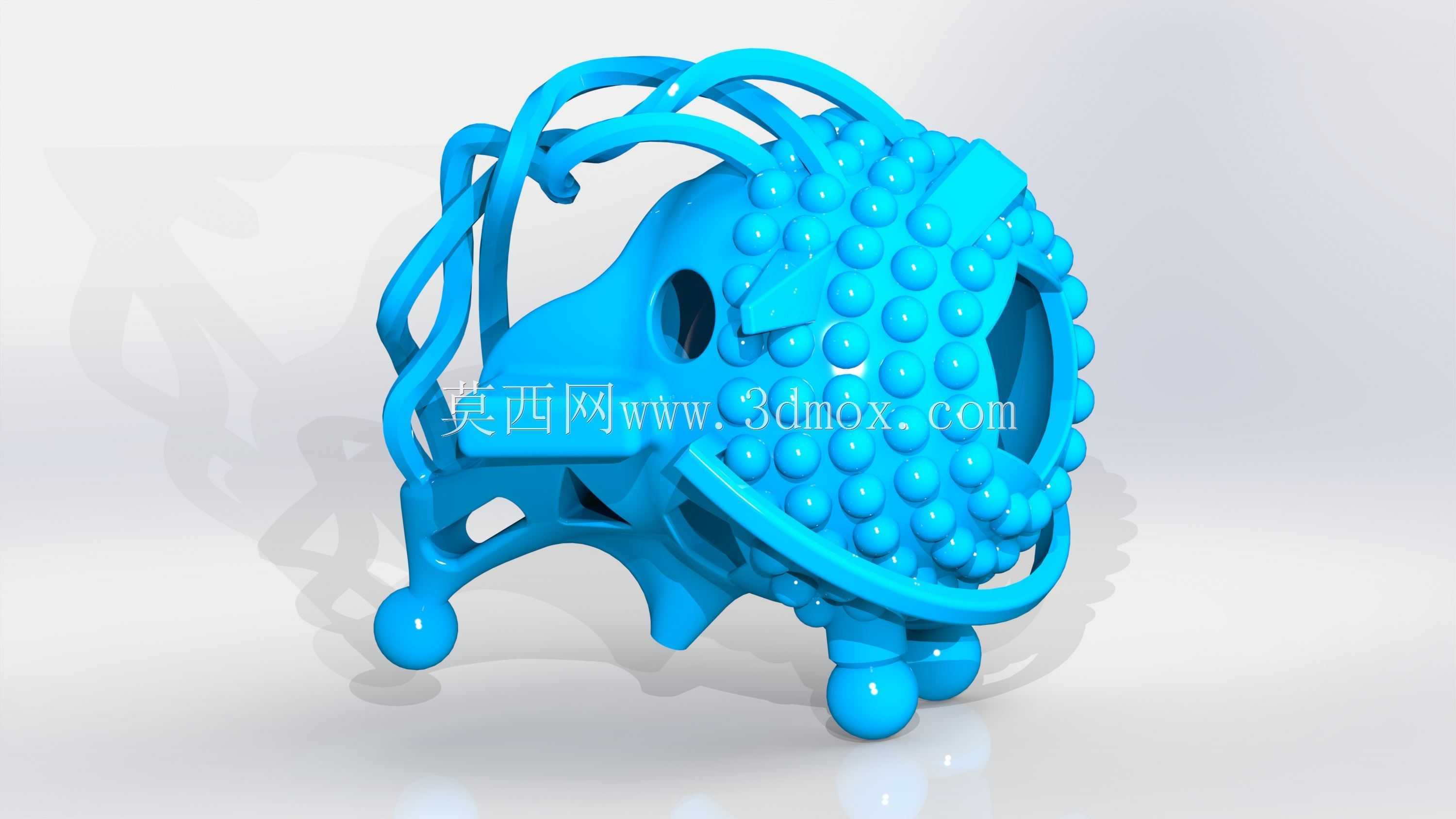

该造型采用一体化流线型曲面设计，整体无冗余拼接结构，所有曲面过渡均做了连续曲率处理，避免3D打印过程中出现应力集中导致的层间开裂问题。从实际应用场景来看，这类仿生创意结构既可以作为桌面装饰摆件，也可作为3D打印工艺验证的测试件，用来检验打印机的曲面成型精度、悬空结构打印能力以及小角度斜面的支撑适配效果。设计过程中刻意规避了常规手爪类结构的方正棱角，所有外轮廓均采用大弧度曲面衔接，既还原了仿生对象的灵动质感，也减少了打印过程中尖锐边角带来的翘边风险。结构上做了多处镂空减重设计，在保证整体结构刚性的前提下，尽可能缩减实体填充区域，既能够降低打印耗材消耗，也能让整体造型更具通透的视觉效果，镂空区域的最小壁厚控制在1.5mm以上，满足FDM打印的最小成型壁厚要求，避免打印过程中出现薄壁破损。整体安装边界控制在150mm见方的桌面摆放范围内，底部做了三个平面支撑脚，每个支撑脚的接触面积不小于100平方毫米，摆放时无需额外固定结构即可保持稳定，不会出现侧翻问题。设计时特意将所有悬空结构的倾斜角度控制在45度以上，大部分区域可实现无支撑打印，仅少数环形衔接处需要添加易拆除的线性支撑，减少后期支撑拆除的打磨工作量，降低表面处理难度。从功能特性来看，该结构除了作为展示摆件外，也可作为结构设计人员练习复杂曲面建模、曲面连续性处理的练习案例，建模过程中需要熟练运用曲面放样、曲率连续衔接、实体抽壳、壁厚均匀性校验等多项建模技能，能够帮助设计人员掌握异形仿生结构的建模逻辑。结构的所有壁厚均做了均匀化处理，整体壁厚差控制在0.3mm以内，避免打印过程中因壁厚不均导致的冷却收缩变形，保证成型后的尺寸精度。底部支撑脚的平面度公差控制在0.2mm以内，摆放时与桌面的贴合度良好，不会出现晃动问题。环形衔接部位做了圆角过渡处理，避免应力集中导致的结构断裂，即使受到轻微外力碰撞也不会出现连接处开裂的问题。
