工业移动多抽屉工具存储柜

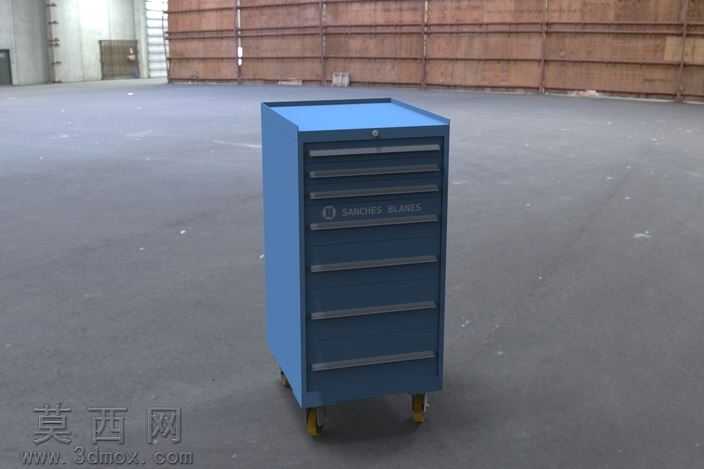

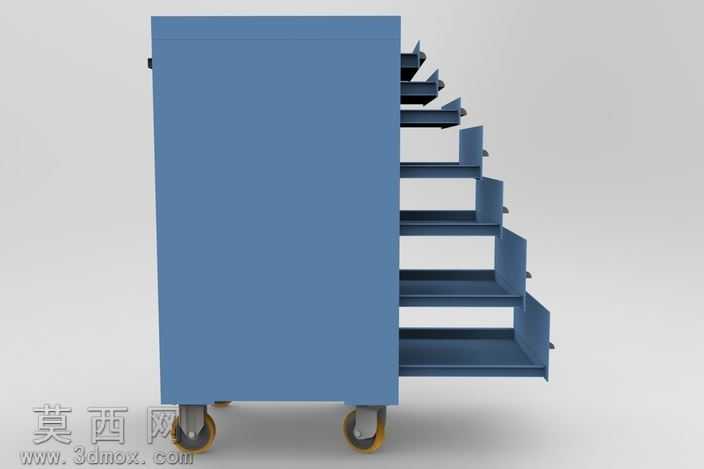

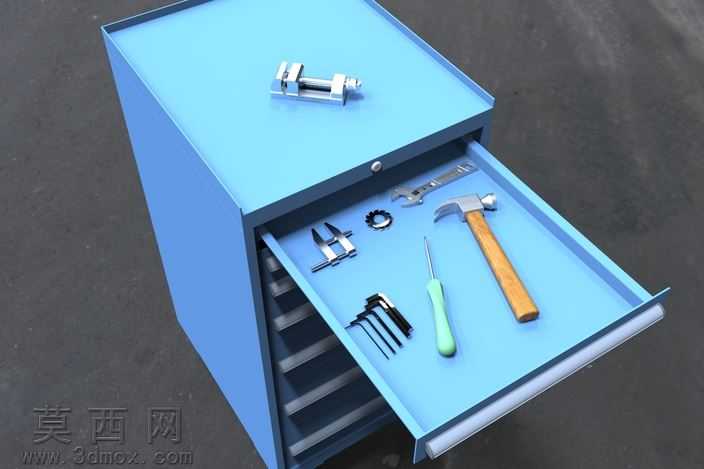

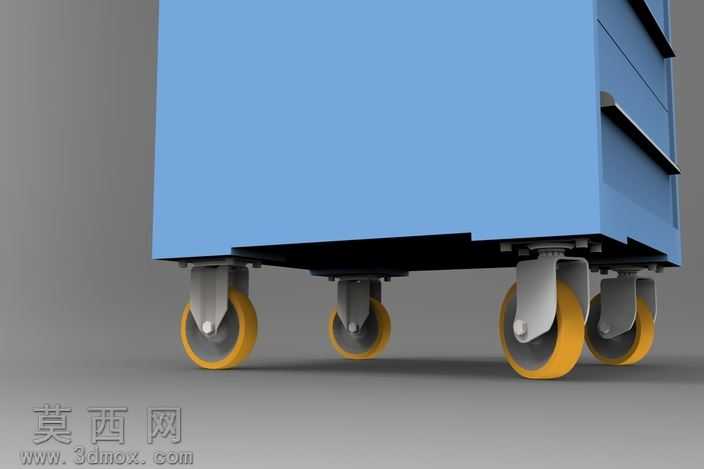

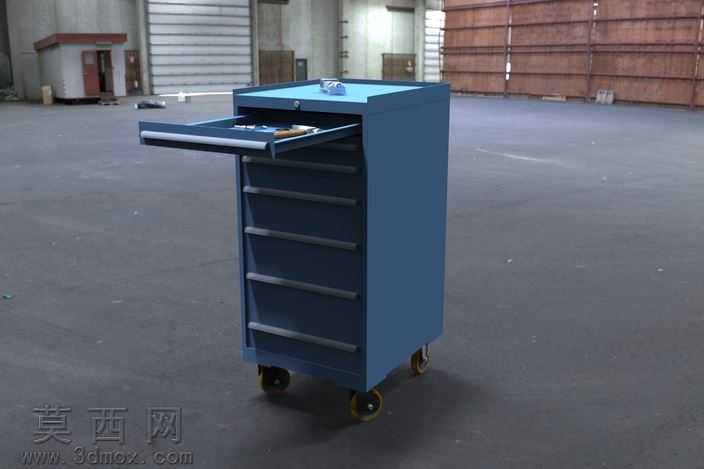

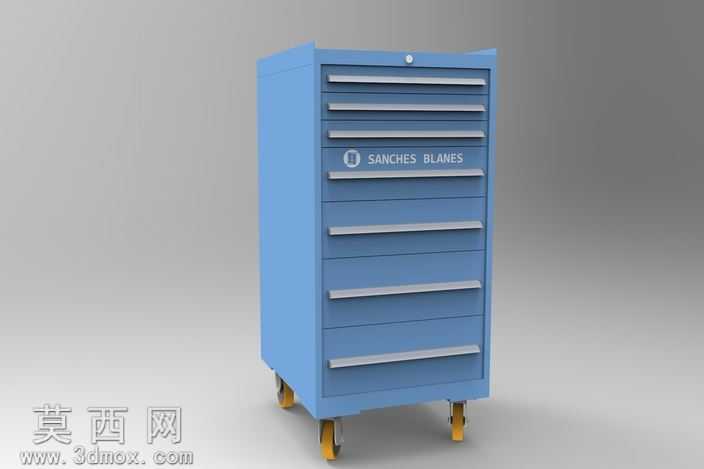

本作品为工业场景使用的移动工具存储柜三维模型，采用SolidWorks完成全参数化结构建模，搭配KeyShot完成写实级渲染输出，完整还原实体工具柜的外观特征与结构细节。建模阶段首先依据车间工具存储的实际使用需求确定整体尺寸比例，整体采用立式长方体柜体结构，底部配置四个带刹车功能的万向脚轮，满足车间内灵活移动与定点固定的使用需求，脚轮与柜体的连接结构、滚轮的转动结构均做了完整建模还原，未做简化省略处理。柜体主体采用薄钢板折弯焊接的结构逻辑建模，柜体正面设置七层横向抽屉，每个抽屉均配置一体化长条形金属拉手，拉手的安装位置、尺寸比例完全符合人体工学操作要求，抽屉与柜体的滑轨配合结构做了合理的结构表达，还原真实工具柜抽屉抽拉顺畅的结构特性。柜体正面上部设置品牌标识区域，标识的字体、比例、凹凸质感均做了精细化建模处理，柜体顶部边缘做了圆弧过渡处理，避免尖锐边角带来的使用安全隐患，整体结构设计兼顾承重性能与使用安全性。材质设置阶段，柜体主体采用工业级蓝色喷塑钢板材质，还原金属柜体表面细腻的哑光磨砂质感，颜色选用车间设备常用的工业蓝色，耐脏且具备专业工业视觉特征；抽屉拉手采用拉丝不锈钢材质，还原金属拉手的细腻金属光泽与拉丝纹理；底部脚轮采用耐磨聚氨酯滚轮搭配镀锌金属支架材质，分别还原橡胶材质的哑光质感与镀锌件的淡金属光泽；品牌标识区域采用白色丝印质感，与蓝色柜体形成清晰的视觉对比。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角照射，勾勒出柜体的整体轮廓与抽屉的分层结构，辅助光源补充暗部细节，避免柜体侧面与底部出现死黑区域，地面添加柔和的投影效果，增强模型的空间立体感与真实感，整体渲染效果清晰展现工具柜的结构特征与材质质感，可用于车间工位布局设计、工具存储方案展示、工业产品宣传等场景使用。
