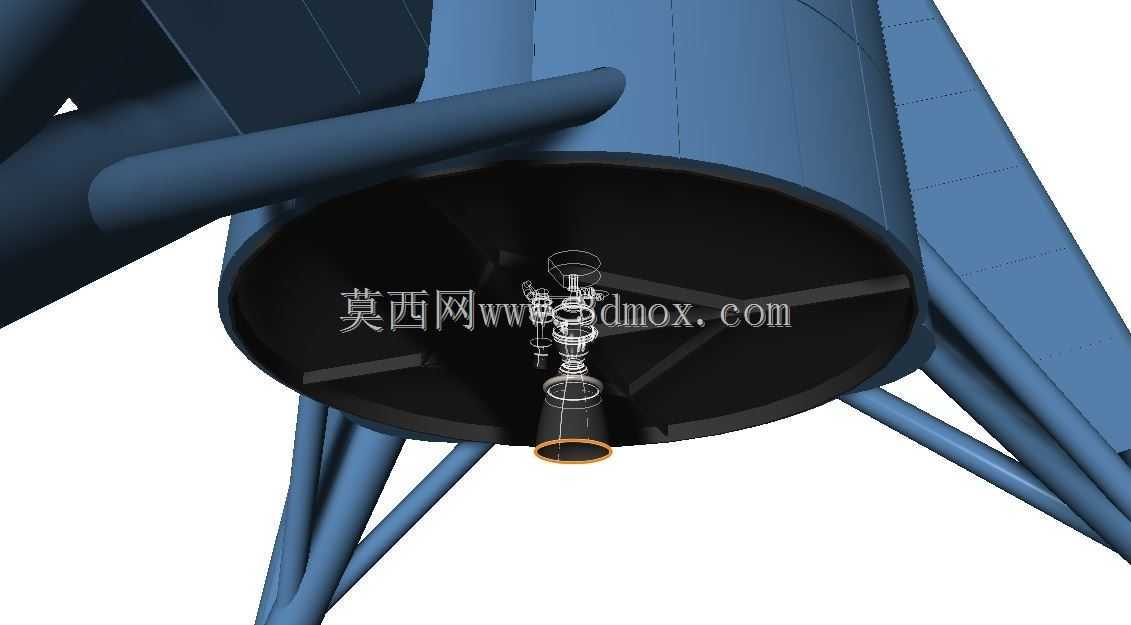

SpaceX星斗Starhopper跳跃试验箭结构

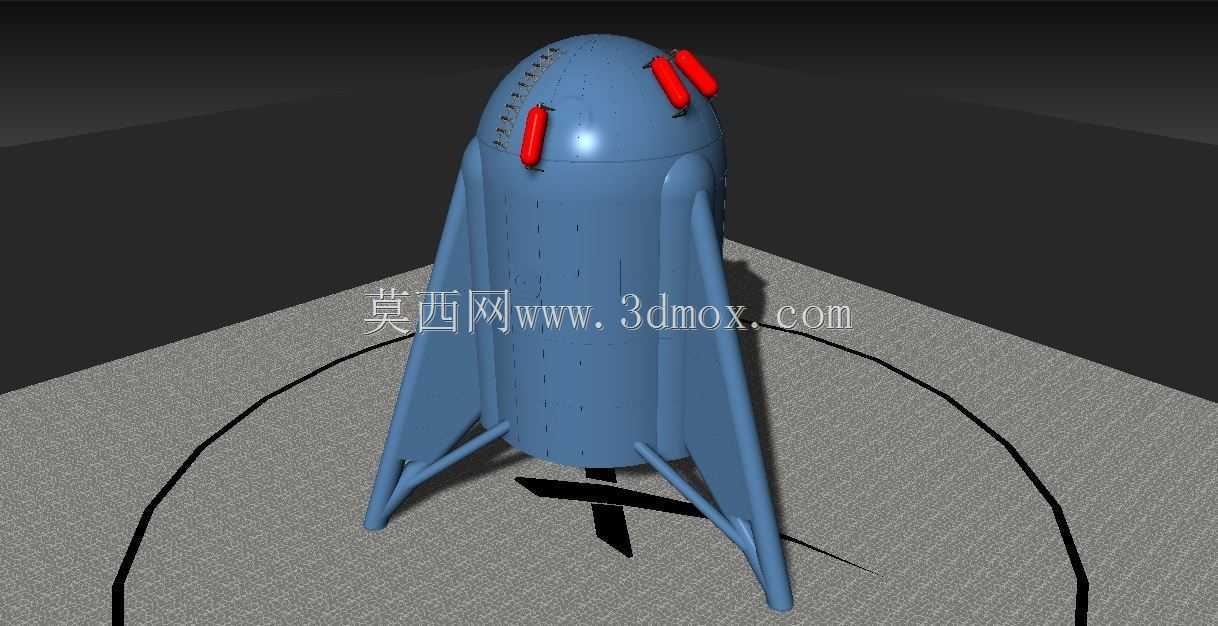

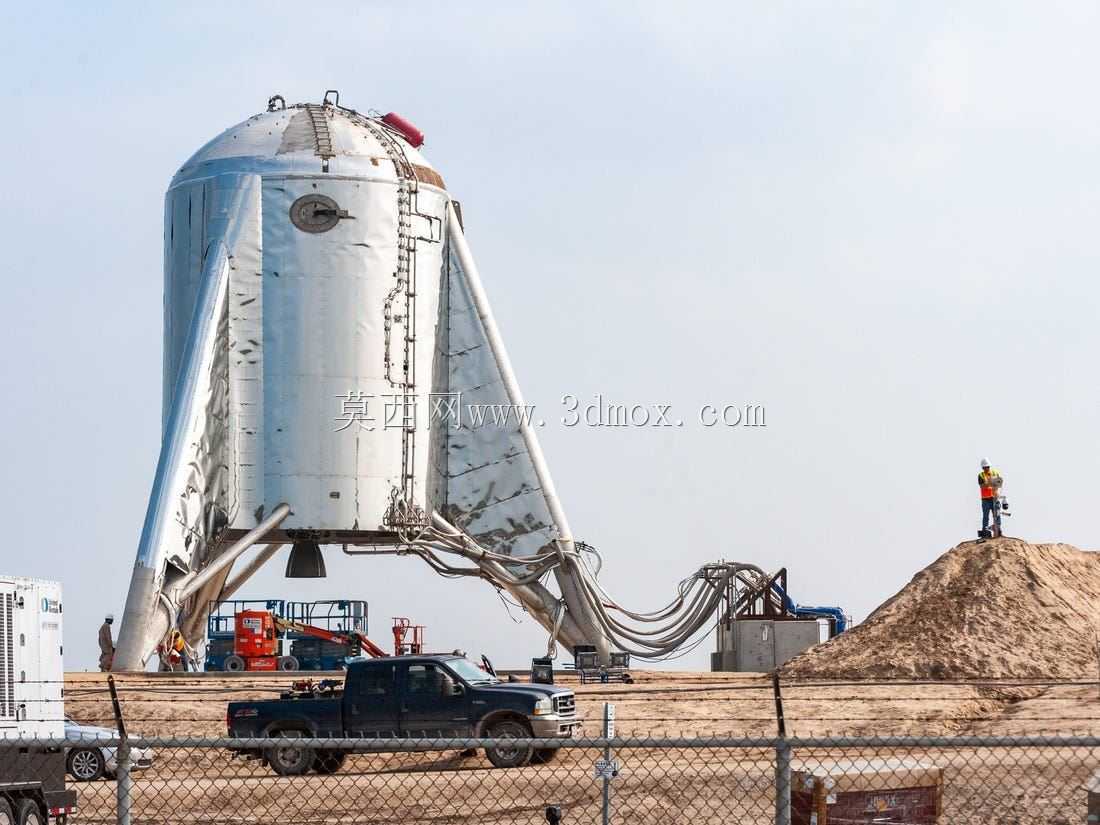

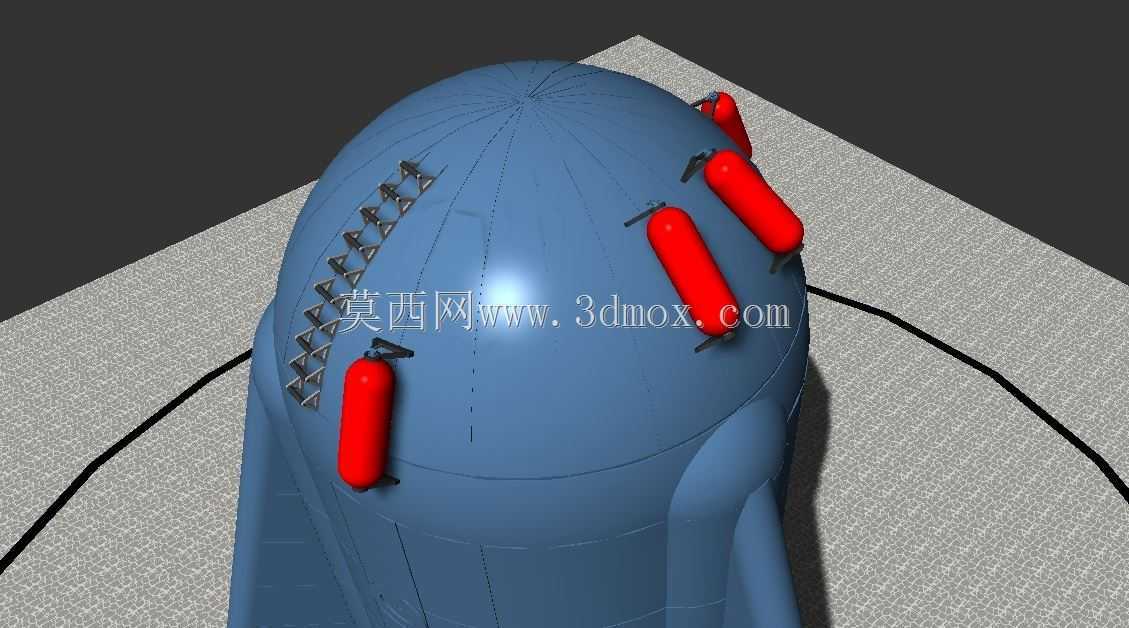

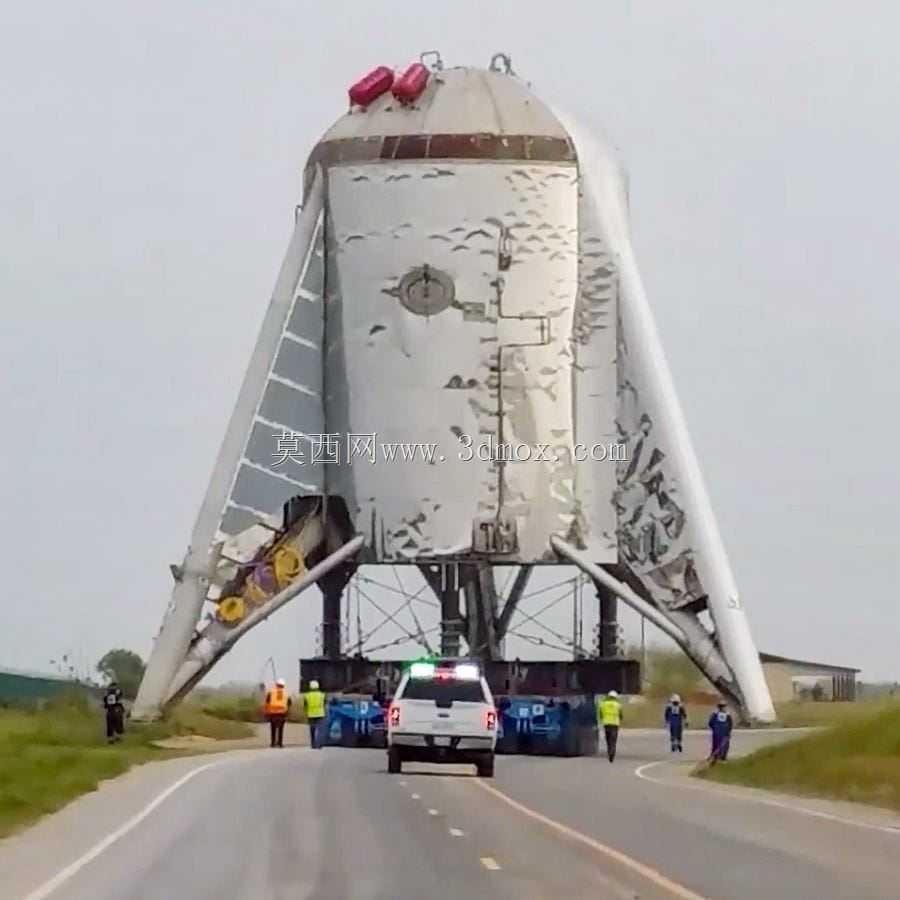

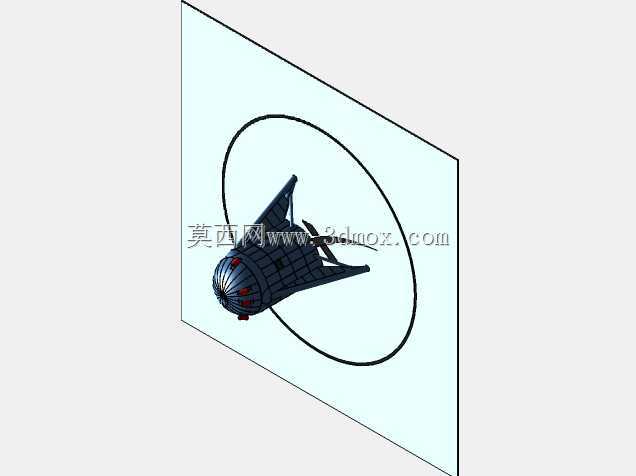

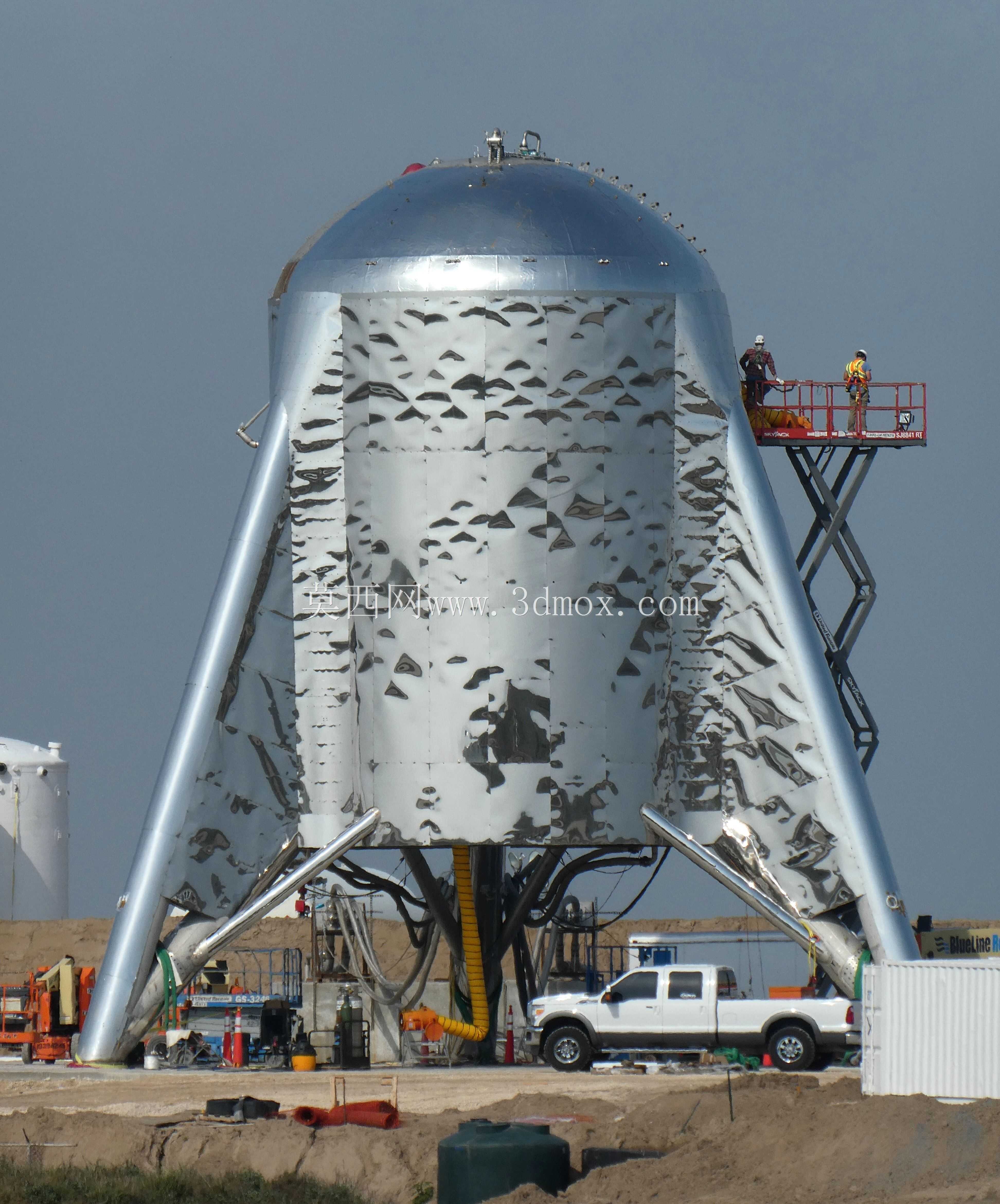

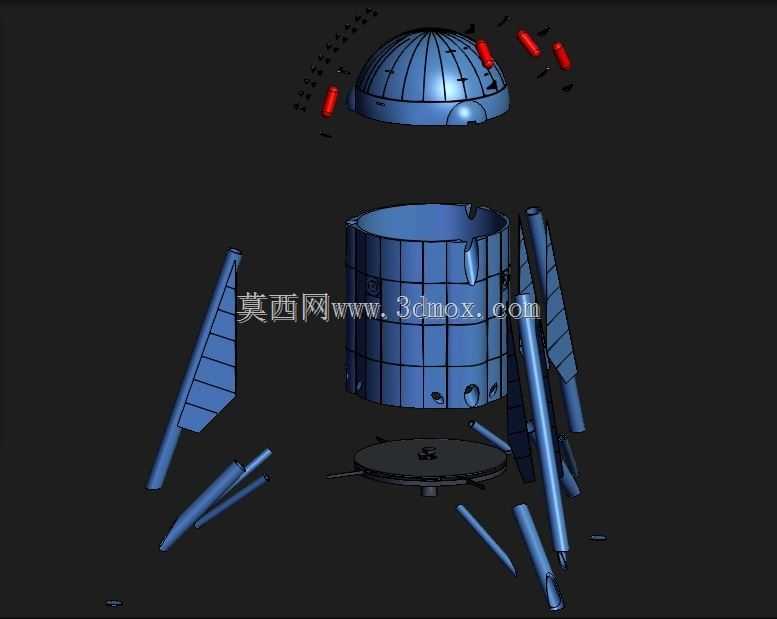

本次呈现的Starhopper试验箭结构，是可重复使用航天运载器早期技术验证阶段的核心验证载体，其设计逻辑完全服务于低空短距跳跃试验的核心目标，没有冗余的轨道级设备配置，所有结构设计都围绕验证全流量分级燃烧火箭发动机的实际工况、垂直起降控制逻辑、大推力箭体着陆支撑稳定性展开。从结构布局来看，箭体主体采用大直径薄壁贮箱一体化设计，下部直接集成单台大推力液氧甲烷发动机，省去了轨道级火箭的多级分离结构、冗余航电舱段，整体外形粗短，重心控制在箭体下半段，能够在低空悬停、短距平移、垂直着陆过程中保持足够的姿态稳定性，避免细长箭体在低速气流扰动下出现的姿态耦合问题。着陆支腿采用三支点斜撑式布局，每根支腿与箭体下部承力框通过铰接结构连接，支腿内部集成缓冲吸能结构，着陆时能够将冲击载荷均匀传递到箭体主承力结构，避免局部应力集中造成贮箱变形；支腿展开后形成的支撑跨距经过反复验算，能够覆盖150米跳跃高度下着陆时的横向偏移量，同时满足公路转运时的宽度边界要求，无需拆解支腿即可完成厂区到试验场的短途转运。在实际应用场景中，该验证箭承担的是发动机与箭体匹配性的核心验证任务，不需要进入外层空间，因此箭体上部没有配置整流罩、有效载荷支架等轨道级部件，仅保留最基础的推进剂贮箱、增压输送系统、姿态控制喷口与着陆传感器安装位，贮箱外壁的保温层、管路走线都采用外露式布局，方便试验过程中快速排查故障、更换测试元件，大幅压缩试验迭代周期。建模过程中需要重点关注几个关键安装边界：首先是箭体下部发动机安装面的平面度要求，该位置直接连接大推力发动机，安装面的形位公差直接影响发动机推力线与箭体纵轴的重合度，是保证垂直起降姿态控制精度的核心基准；其次是着陆支腿与箭体连接的铰接点位置精度，三个铰接点的高度差、周向角度偏差会直接影响着陆时三支腿的受力均匀性，偏差过大会造成单支腿过载失效；最后是箭体底部的热防护结构边界，发动机工作时的尾焰热辐射会直接冲刷箭体底部与支腿上段，建模时需要预留热防护层的安装空间，同时保证热防护结构与发动机喷管的摆动间隙，避免喷管摆动时出现结构干涉。不同于轨道级星舰的复杂构型，该验证箭的结构设计完全以快速验证、低成本迭代为核心，所有非必要的结构都被简化，甚至箭体上部直接采用非密封的简易端盖，仅满足试验过程中的基本气动外形要求，这种设计思路也为后续星舰系列的快速技术迭代奠定了基础，通过低空试验快速暴露动力系统、着陆系统的基础问题，避免后续高轨道试验出现低级故障，大幅降低航天运载器的研发成本与周期。
