家用立式空气冷却器结构设计方案

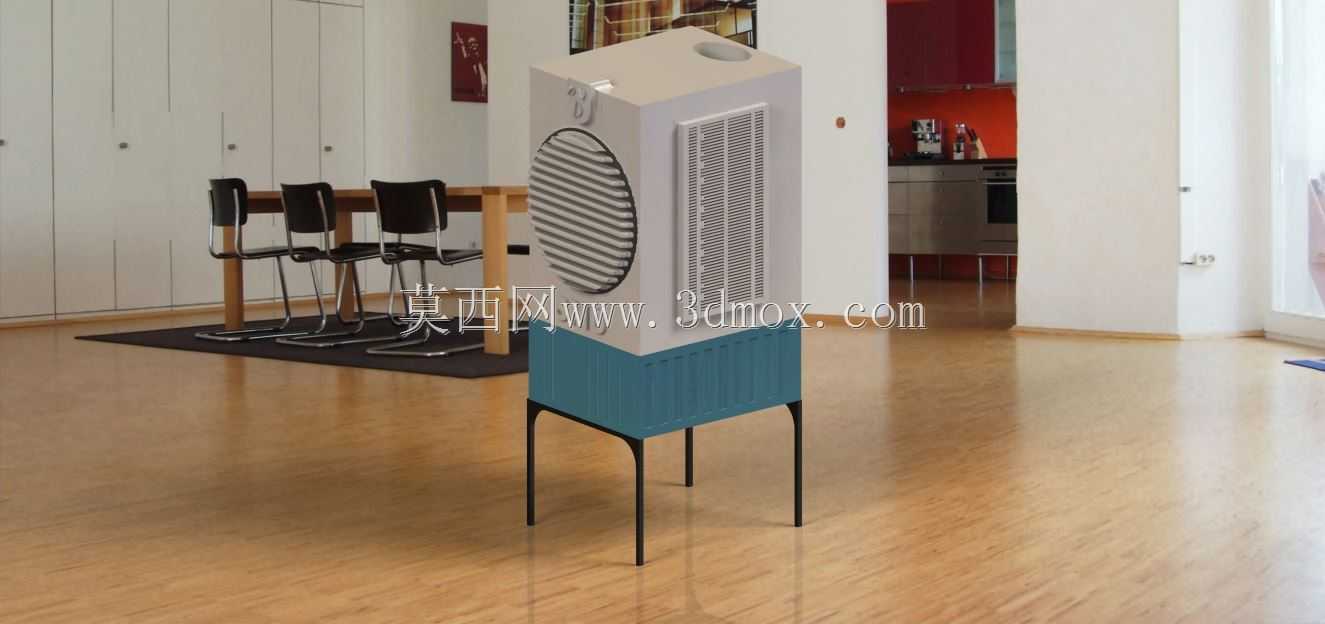

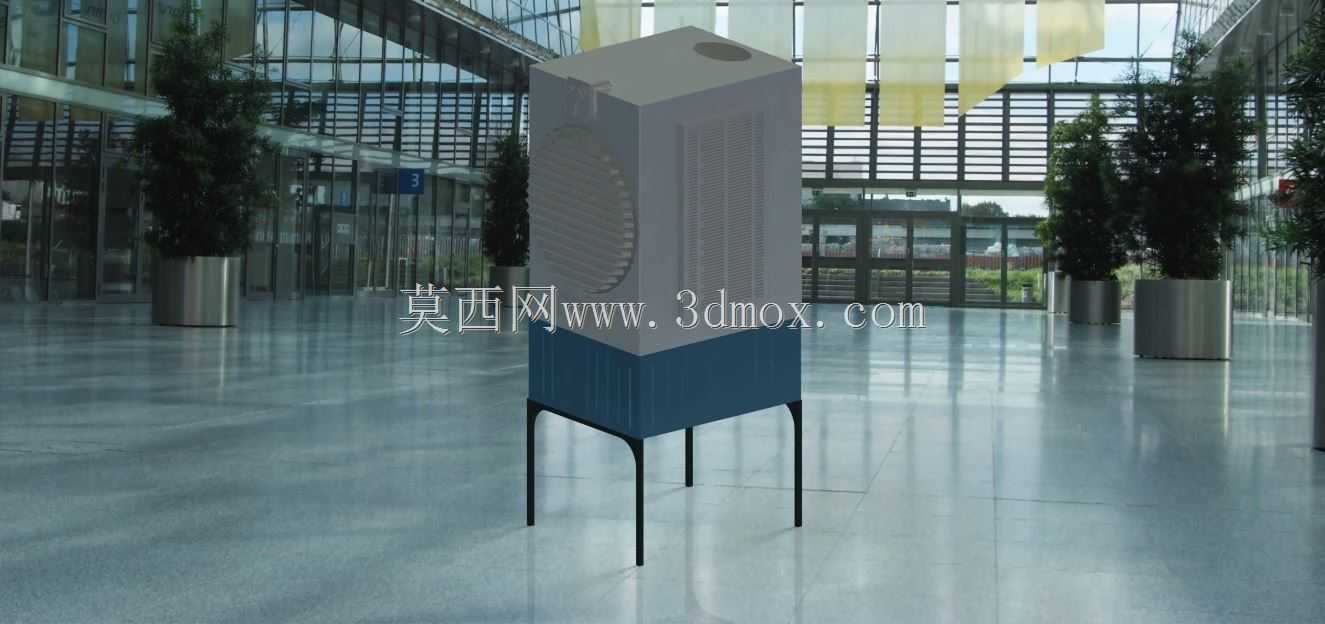

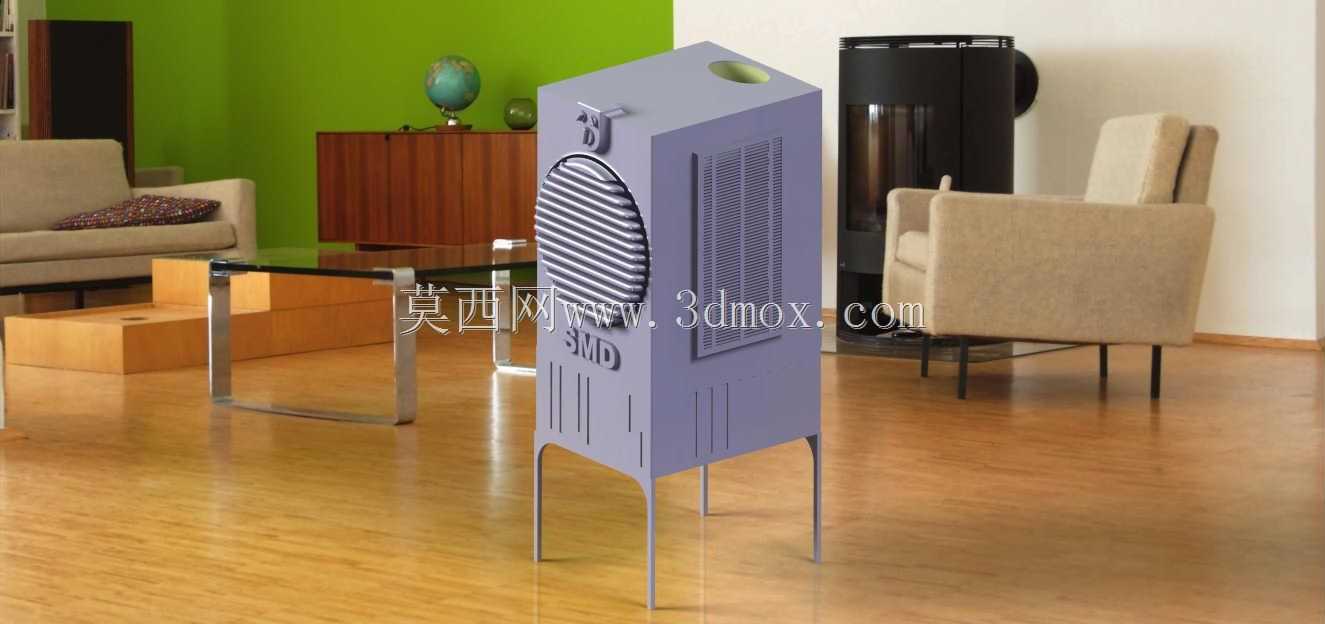

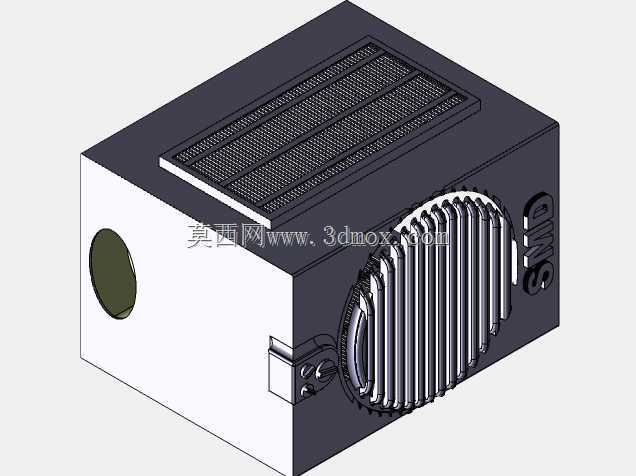

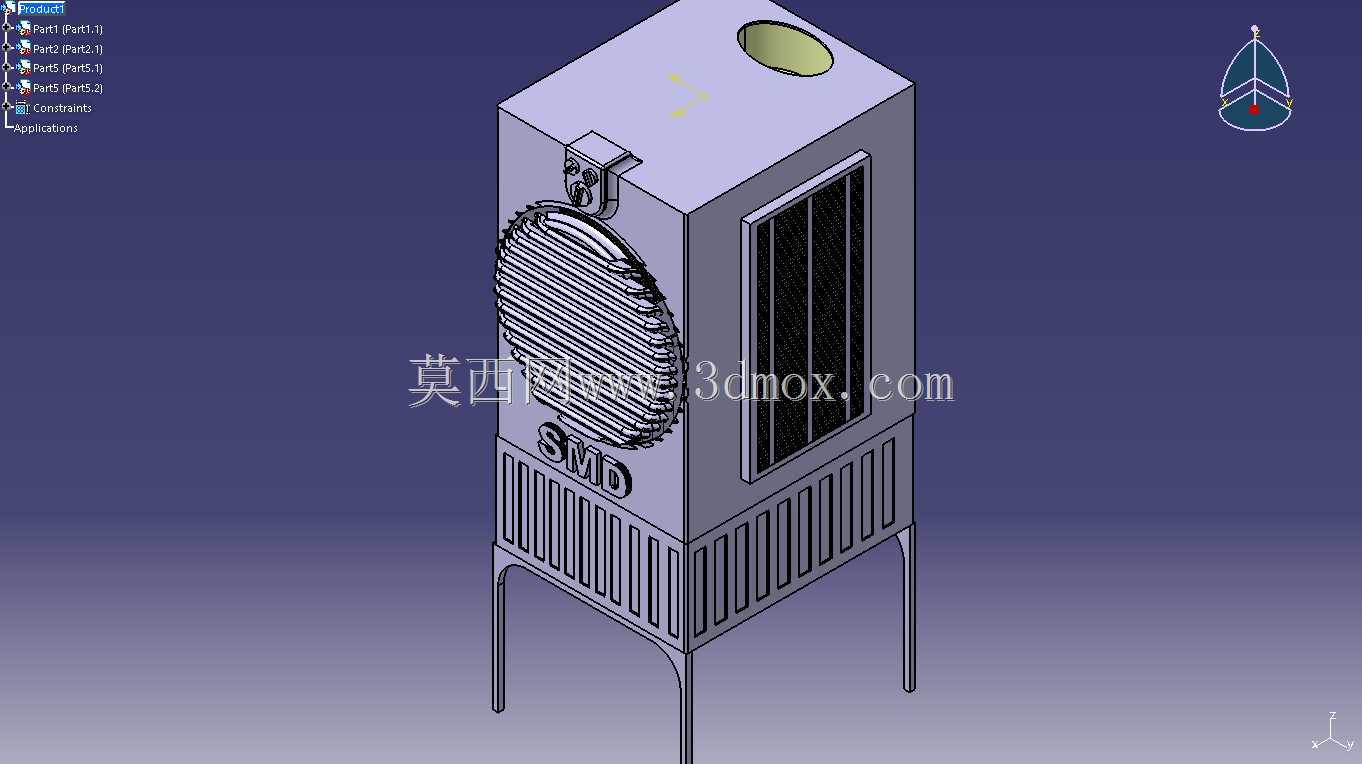

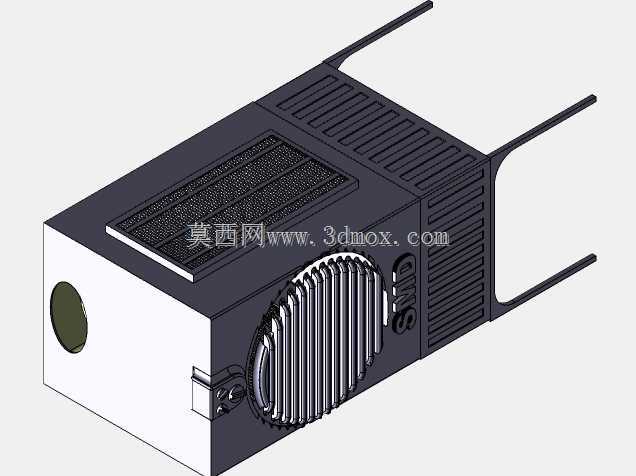

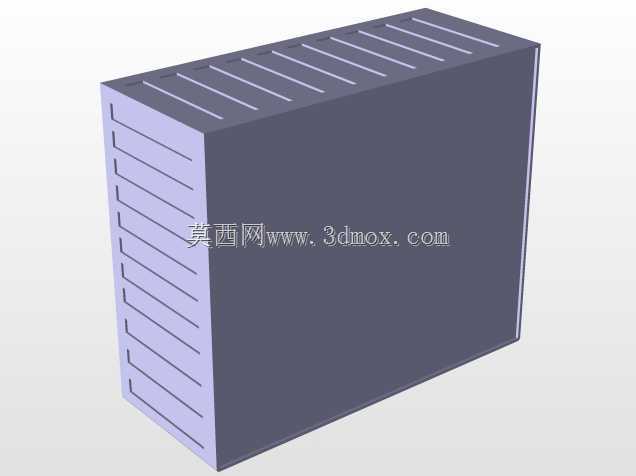

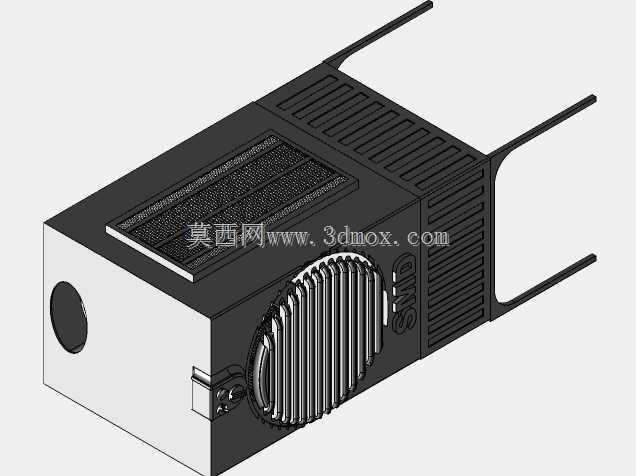

这款立式空气冷却器的三维结构设计，首先锚定小户型居家、小型临街商铺、临时办公隔间这类对占地敏感度高的使用场景，设备采用立式分层结构布局，底部搭配细金属支腿将整机抬离地面，既避免地面扬尘被进风口直接吸入，也能让底部进风区域保持通畅，减少进风阻力带来的能耗损耗。整机上部为核心换热送风单元，正面采用大直径横流出风格栅搭配侧部进风滤网的组合设计，横流出风格栅的导风条做了等距弧度优化，可实现水平方向大角度扫风，避免直吹人体带来的不适感，侧部的格栅进风区预留了滤网安装卡槽，可直接抽拉更换防尘滤网，日常维护无需拆解整机外壳。从结构设计逻辑来看，整机外壳采用上下分舱设计，上部舱体集成换热芯体、送风风轮与控制模块，下部舱体为储水与冷凝水收集单元，两部分通过快拆卡扣连接，生产装配时可独立完成两个舱体的部件预装再进行合装，能有效提升产线装配效率。安装边界方面，整机支腿的四个支撑点做了防滑脚垫设计，放置时无需额外打孔固定，仅需预留背部距墙面10cm以上的进风距离、正面1.5m内无高大遮挡物的送风空间即可正常使用，整机宽度控制在40cm以内，放置在客厅边角、餐厅靠墙区域都不会占用过多通行空间。功能设计上，这款设备兼顾通风换气与降温制冷的双重需求，不同于传统空调需要封闭空间使用，它可在半开放环境下持续送入降温后的新鲜空气，适合夏季需要通风同时降低局部环境温度的场景，内部风道做了圆弧过渡处理，能有效降低风轮运转时的气流紊流噪音，适配居家环境对低噪音的使用要求。外壳的边角全部做了R15以上的圆角处理，避免家中孩童磕碰受伤，顶部预留的操控区域做了内凹设计，防止日常落灰堆积在按键缝隙中。
