多面镂空异形立方体夹持测试结构件

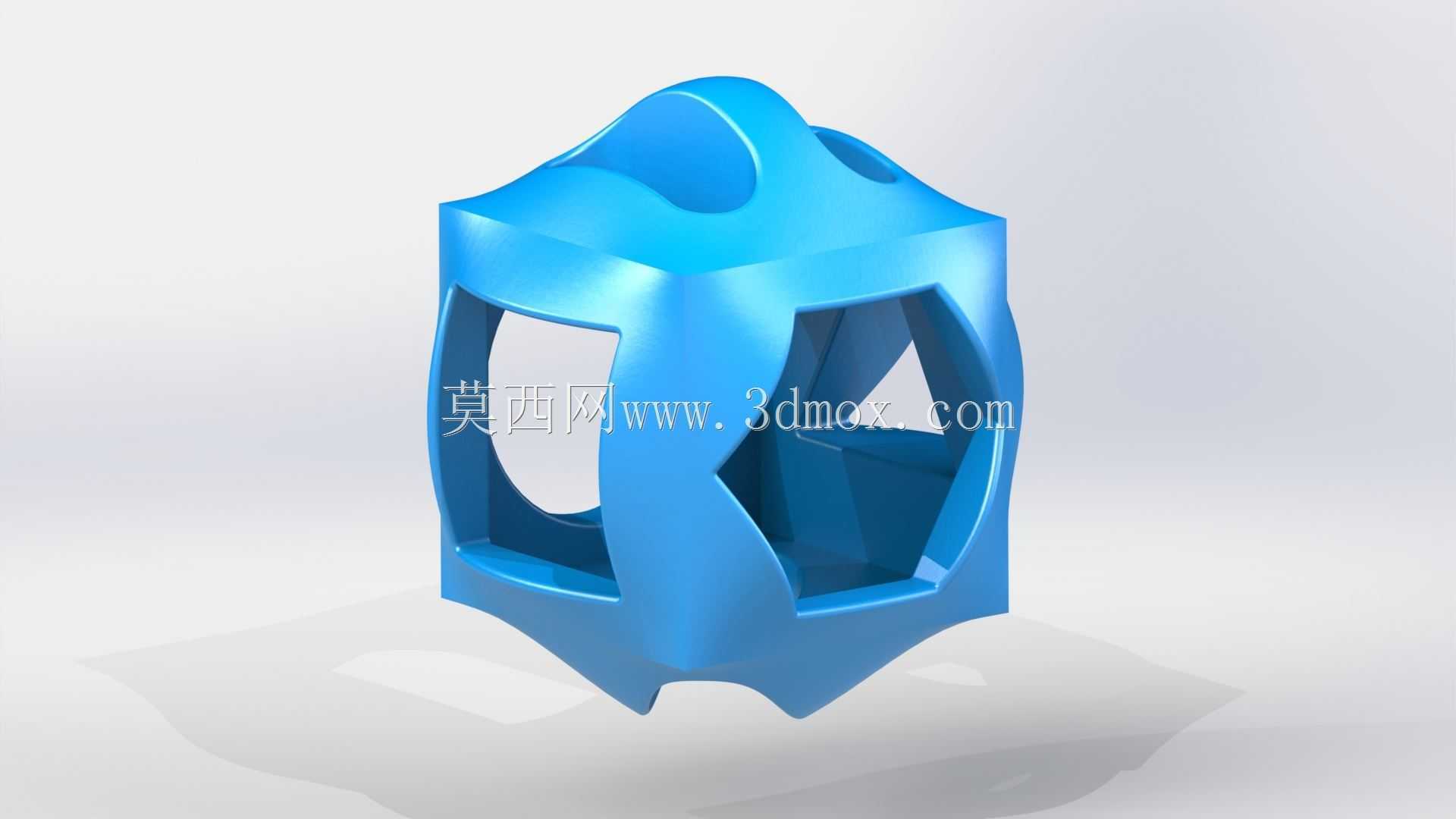

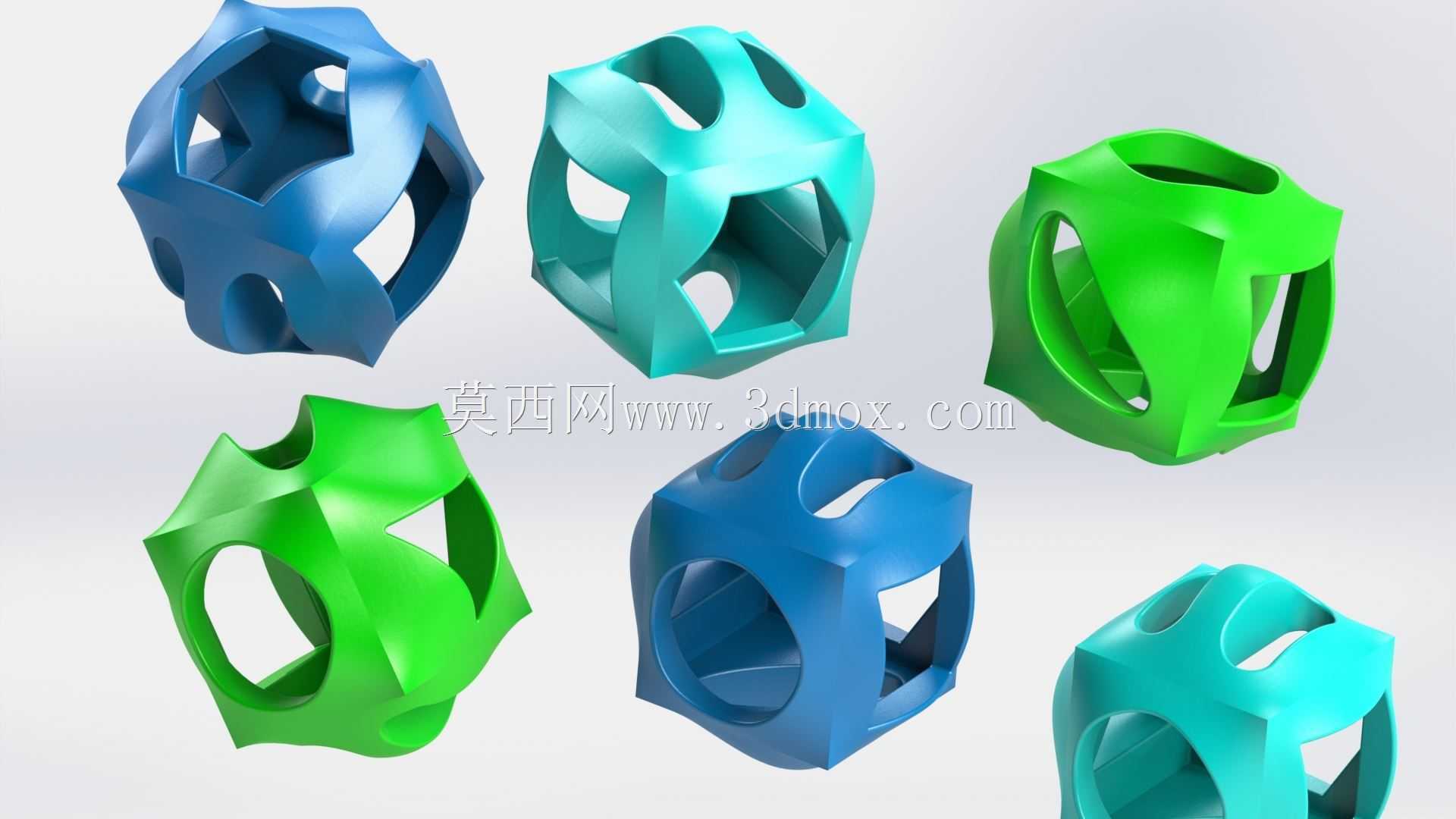

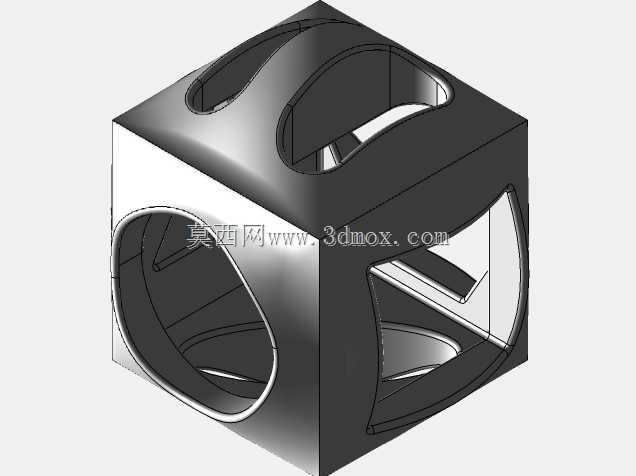

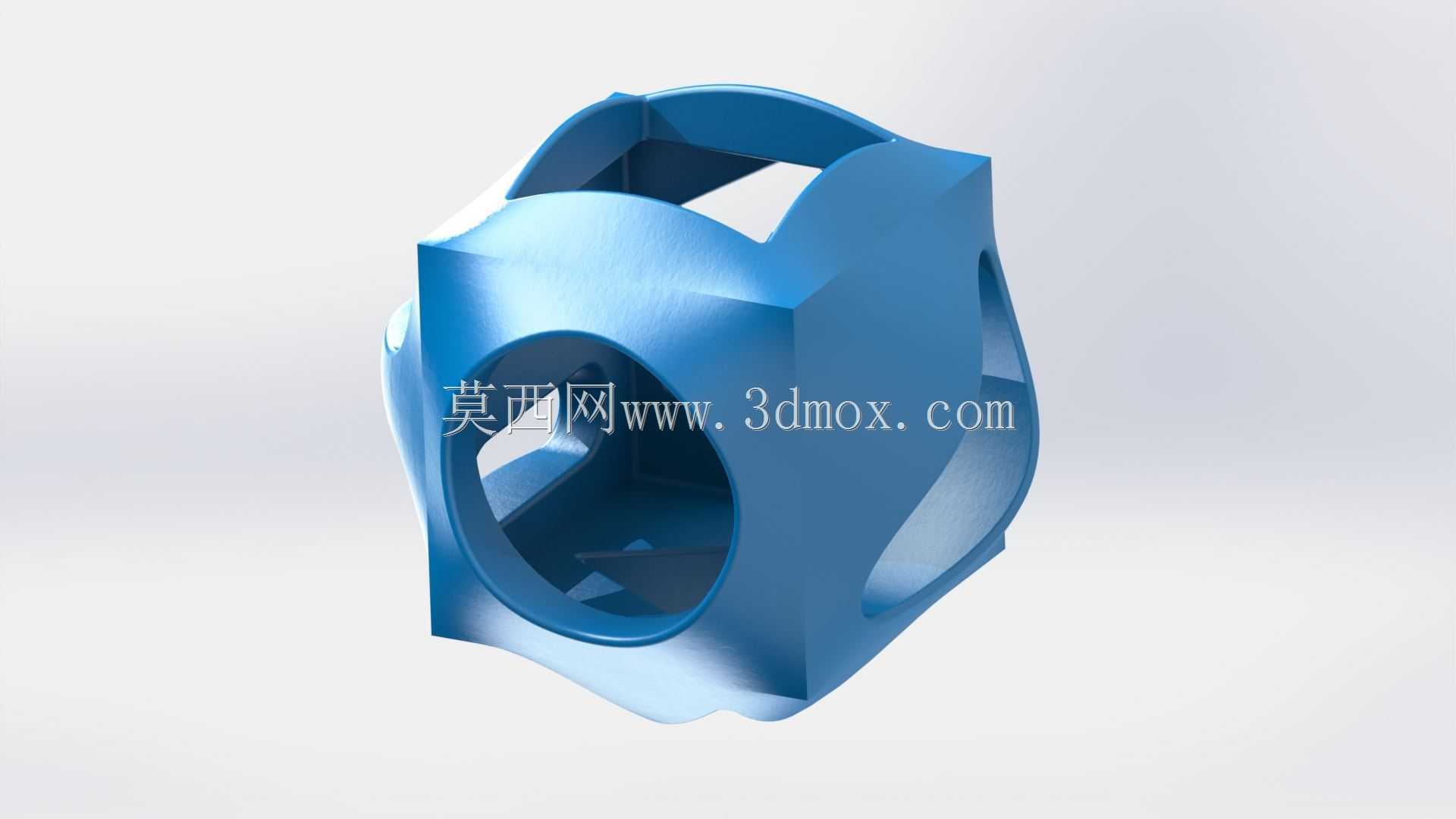

这款异形镂空立方体结构，最初的设计出发点是为夹持类末端执行器提供非标测试靶件，日常在自动化产线的异形件上下料工位调试中，经常会遇到非规则曲面、多镂空特征工件的夹持适配难题，常规的平面吸盘、两指平动夹爪往往无法稳定抓取这类存在曲面落差、镂空漏空的工件，这款结构件刚好可以覆盖多种常见异形特征的夹持验证场景。设计过程中，在正六面体的基础轮廓上，分别在六个表面集成了槽、六角形、正方形、圆形、三角形、椭圆形六种不同的镂空与轮廓特征，所有特征的位置都做了对称式布局，保证任意面放置在平面上都能保持稳定支撑，不会出现重心偏移倾倒的问题，方便在不同工位做夹持测试时快速摆放定位。整体壁厚统一设置为2毫米，这个参数是基于熔融沉积型3D打印的工艺特性确定的，既可以保证打印过程中不会出现薄壁翘曲、填充不足的问题，也能控制整体打印耗材用量，缩短单件打印周期，同时足够的壁厚可以保证多次装夹测试后不会出现结构变形、边角破损的情况，延长测试件的重复使用寿命。结构的整体外形在等轴测视角下趋近于类球形轮廓，所有边角都做了大圆弧过渡处理，不存在尖锐直角，这种设计一方面可以避免3D打印过程中出现应力集中导致的层间开裂，另一方面也可以模拟实际生产中常见的带圆弧过渡的异形注塑件、铸造件的外形特征，让夹持测试的结果更贴近实际生产工况。在做夹持适配测试时，常规的刚性平指夹爪抓取这类曲面镂空件时，会因为接触面积不足、着力点落在镂空区域出现夹持打滑、受力不均的问题，而仿生类的柔性多爪夹持器、章鱼式负压吸附类夹持器，可以通过多点接触、曲面自适应贴合的特性，在不同的镂空间隙、曲面位置找到稳定的受力点，完成稳定抓取，这款测试件可以快速验证不同夹持方案对异形镂空件的适配能力，帮助设计人员快速调整夹爪的指型轮廓、吸附点位置、加持力参数。整个结构的外部轮廓尺寸可以根据测试需求做等比例缩放，所有特征都会跟随整体尺寸同步变化，不需要单独调整单个特征的参数，适配不同负载、不同行程的夹持器测试需求，不管是小型桌面级机械臂的微型夹爪，还是大型工业机器人的重载夹持末端，都可以通过缩放模型尺寸得到匹配的测试靶件。需要注意的是，因为六个面的特征形状存在差异，不同面朝向夹爪时的夹持着力点分布完全不同，测试过程中可以通过翻转工件，模拟不同姿态下异形工件的夹持稳定性，排查夹持方案的适配盲区，避免实际生产中出现工件姿态变化导致的掉件、夹伤问题。
