手动式薄板折弯加工专用弯曲设备

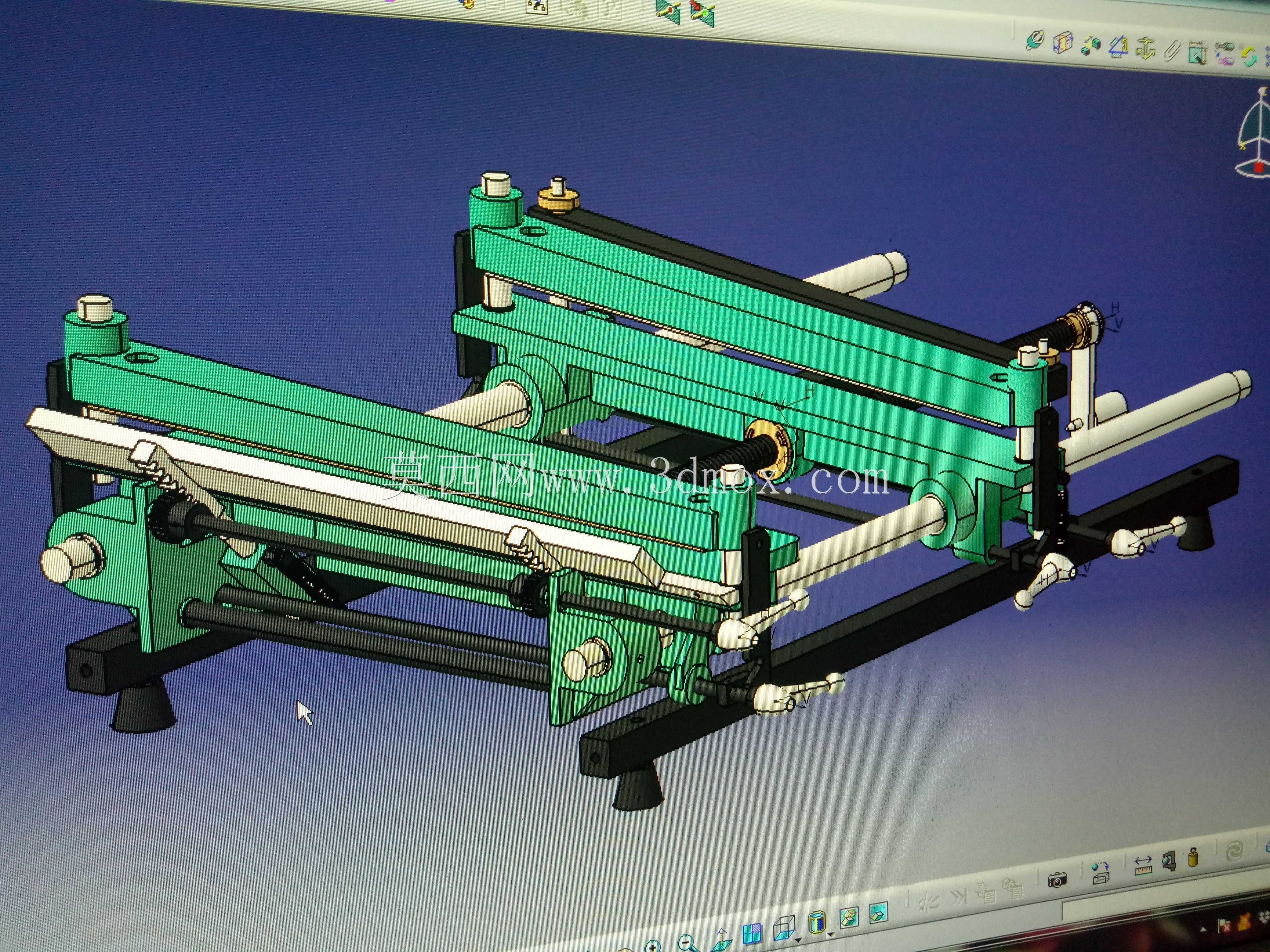

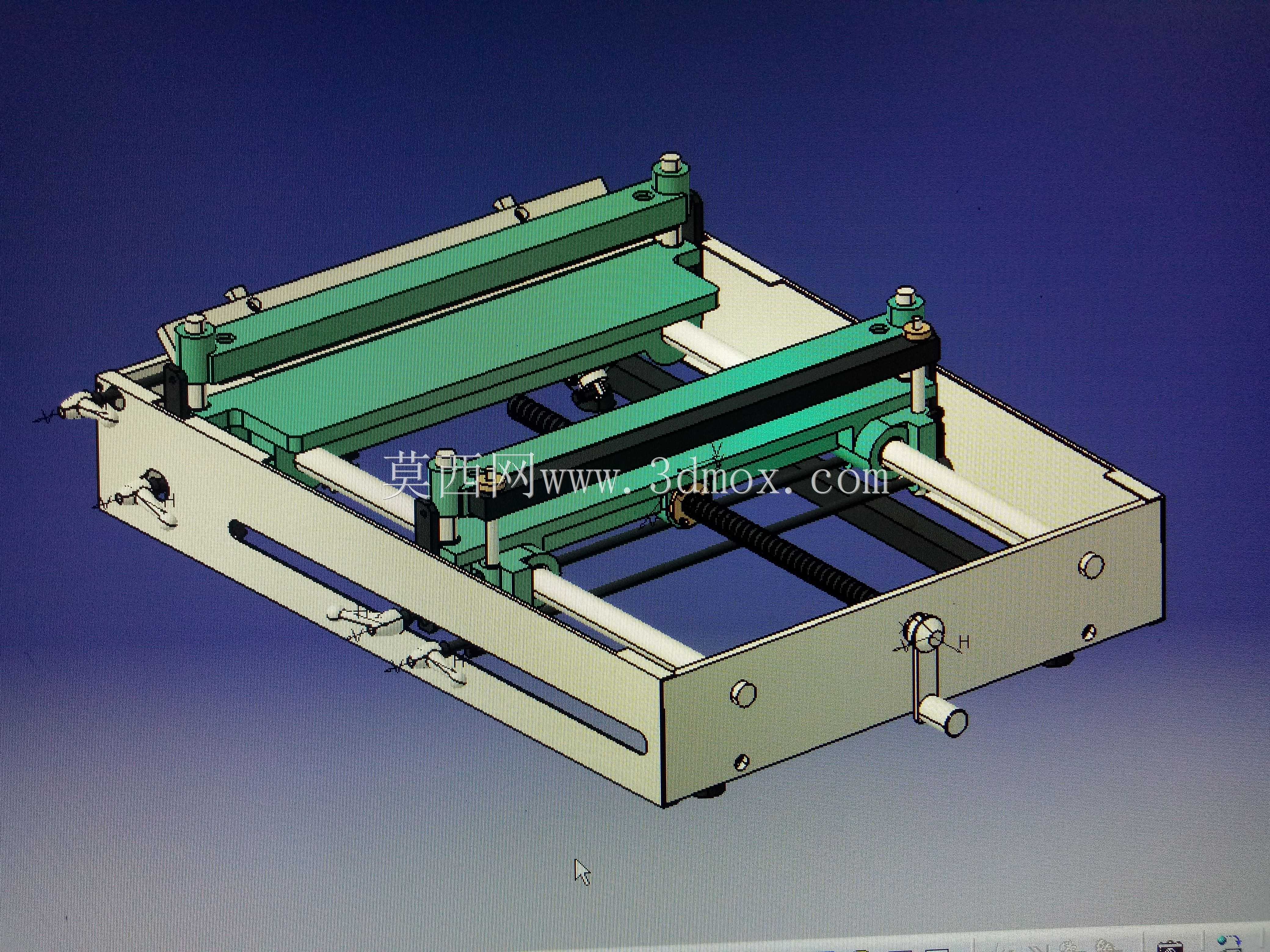

这款手动板材弯曲设备主要面向小型钣金加工场景、五金维修作坊、教学实训车间等非大批量连续生产的作业环境，针对厚度不大的金属薄板完成直线折弯作业，可替代部分大型折弯机无法覆盖的小批量、多规格薄板弯折需求，尤其适合加工幅面适中的冷轧钢板、铝板等常用钣金基材，弯折角度可通过调节侧部锁紧手柄实现0到135度区间的灵活调整，作业时无需外接动力源，依靠人工操作压合手柄即可完成弯折动作，对作业场地的供电、空间要求极低。从结构设计逻辑来看，设备采用双平行横梁作为压合基准，上下梁的贴合面经过精加工处理，保证弯折过程中板材不会出现滑移、压痕不均的问题，两侧的导向光轴既承担横梁开合的导向作用，也作为受力支撑件抵消弯折过程中的侧向力矩，底部的可调支脚可根据作业台面的平整度进行高度微调，保证设备放置时基准面处于水平状态，避免弯折角度出现整体偏差。设备的压合锁紧机构采用偏心轮加手柄的结构设计，操作人员扳动手柄时可通过偏心结构快速实现上梁的压紧与松开，单次压紧动作的操作行程经过优化，无需反复扳动即可达到足够的压紧力，防止板材在弯折过程中出现窜动。侧部的角度定位块带有刻度标识，调整时可直接对照刻度快速设定弯折角度，无需每次弯折前进行角度测量，大幅提升小批量加工时的作业效率。从安装边界来看，设备整体采用框架式结构，底部支撑脚的安装孔位可适配常规钳工工作台的T型槽规格，安装时只需通过螺栓将设备固定在工作台面即可投入使用，设备作业时的操作空间预留要求较低，左右两侧只需留出手柄操作的活动空间即可，前后方向预留板材进出的送料空间即可满足日常作业需求。设备的所有受力部件均经过受力校核，横梁部分采用加厚型材加工，长期使用不会出现压合面变形的问题，活动铰接部位都配有耐磨衬套，降低长期操作带来的磨损量，延长设备的整体使用寿命。针对不同厚度的板材加工需求，上梁的压紧间隙可通过端部的调节螺母进行微调，避免间隙过大导致板材压不紧、间隙过小压伤板材表面的问题，适配0.5mm到2mm厚度范围内的常用薄板加工需求，弯折作业时板材的折弯线与压合梁边缘对齐即可保证折弯直线度，无需额外制作定位靠山即可完成常规直边弯折作业，对于有特殊尺寸要求的弯折加工，也可在梁体上加装自制定位挡块，快速实现定尺寸批量弯折。
