复合式三维打印与数控铣刨加工设备框架

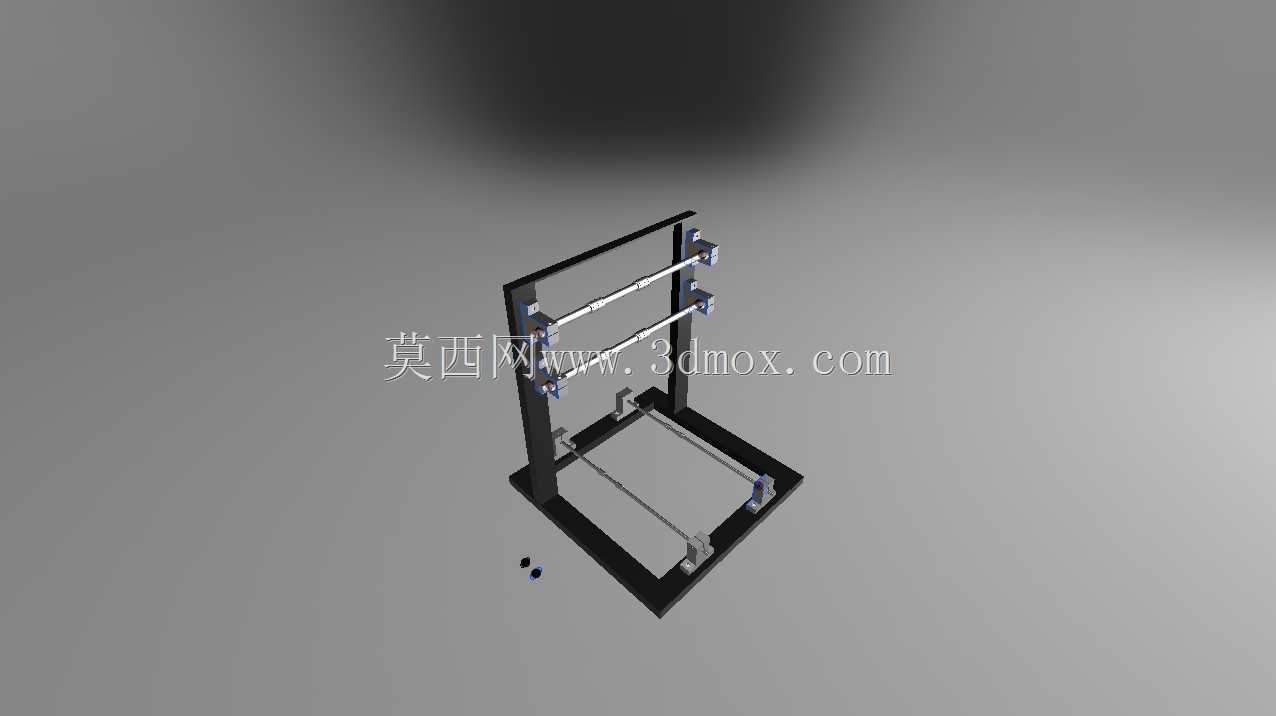

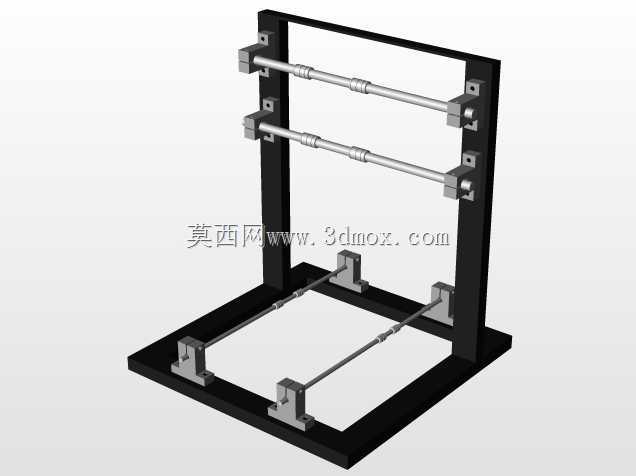

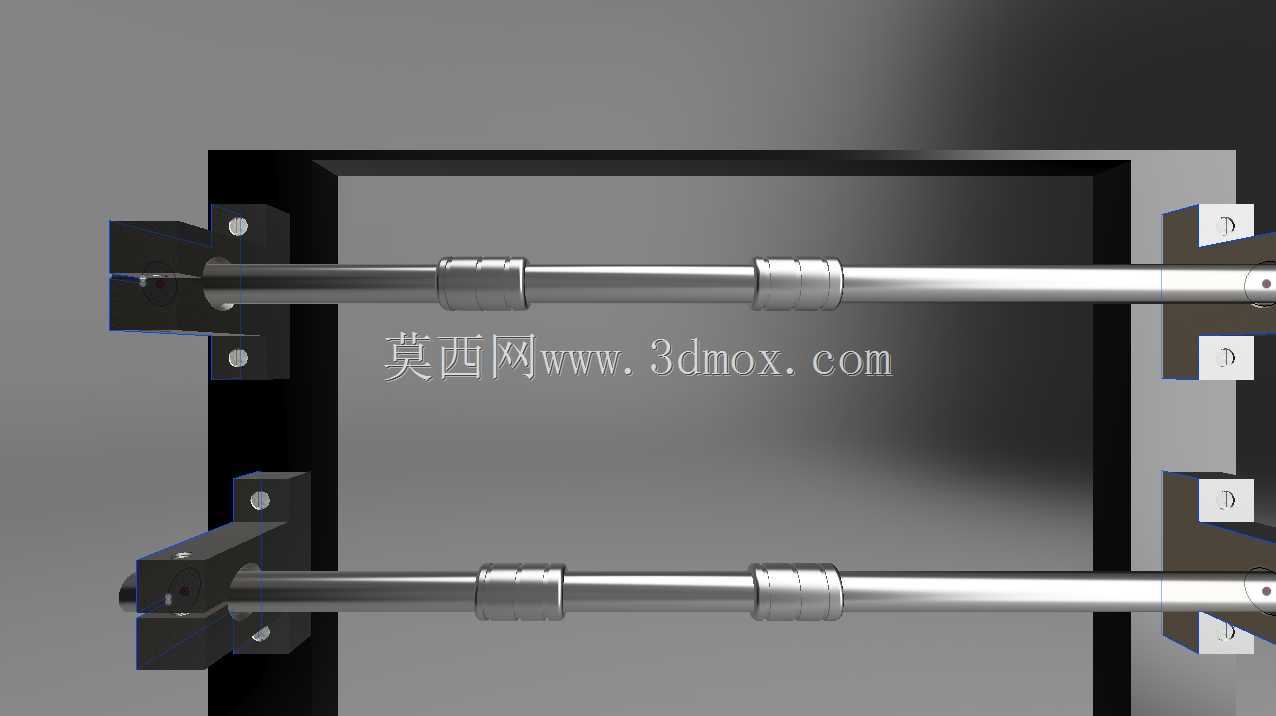

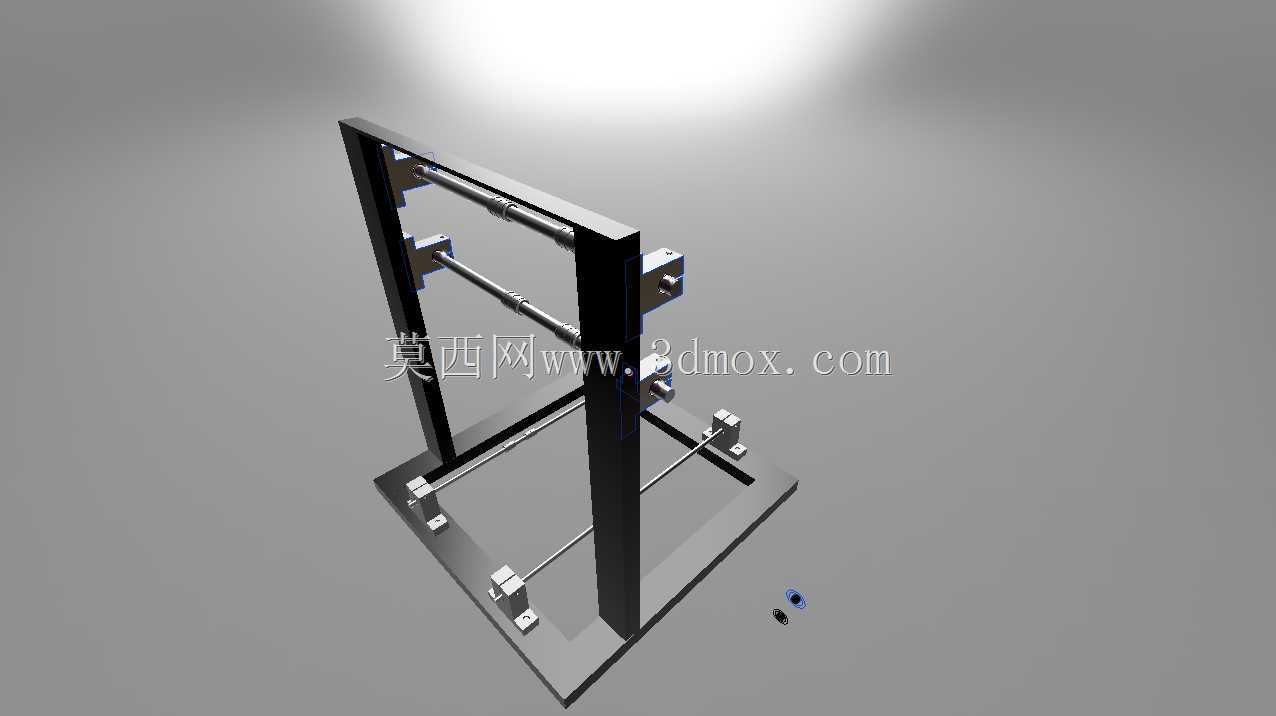

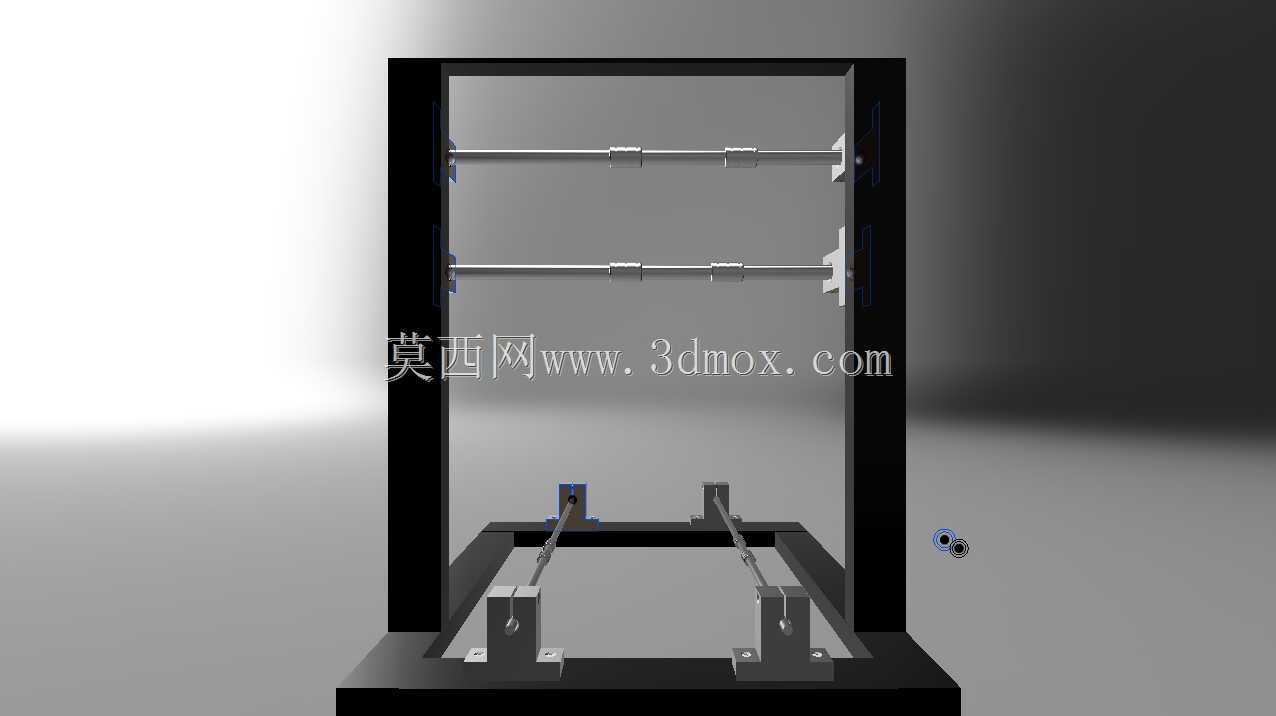

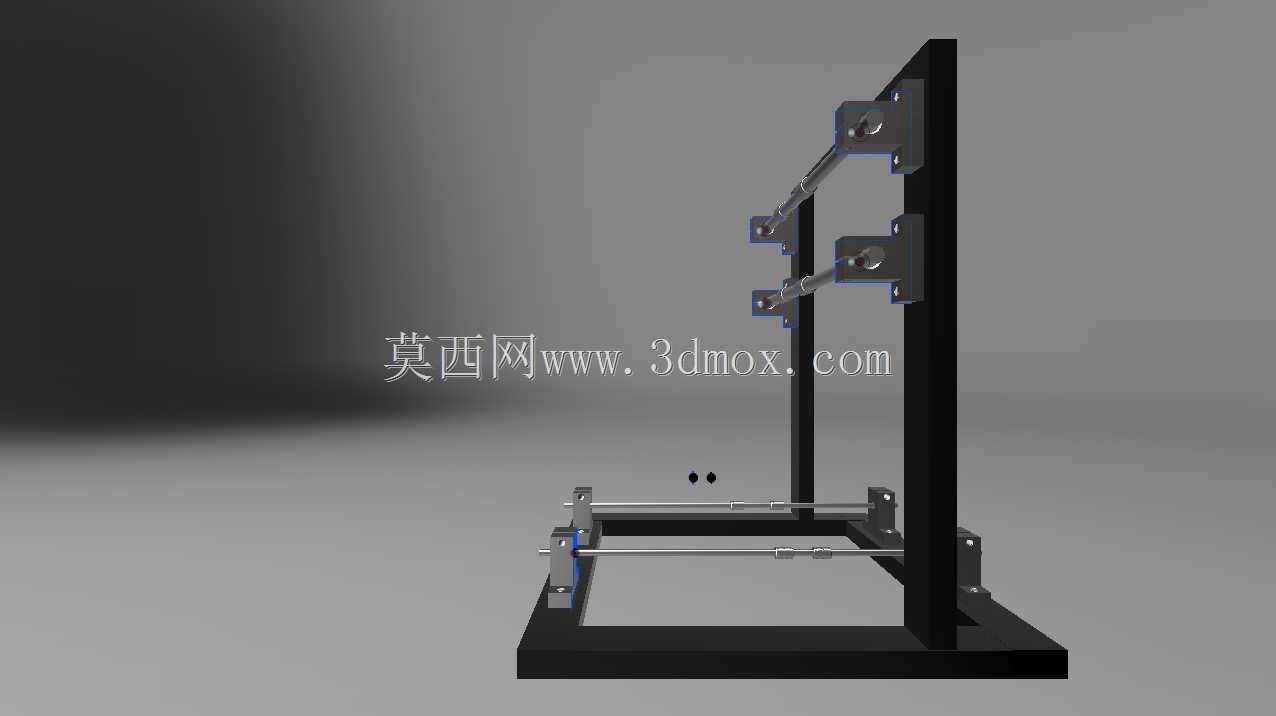

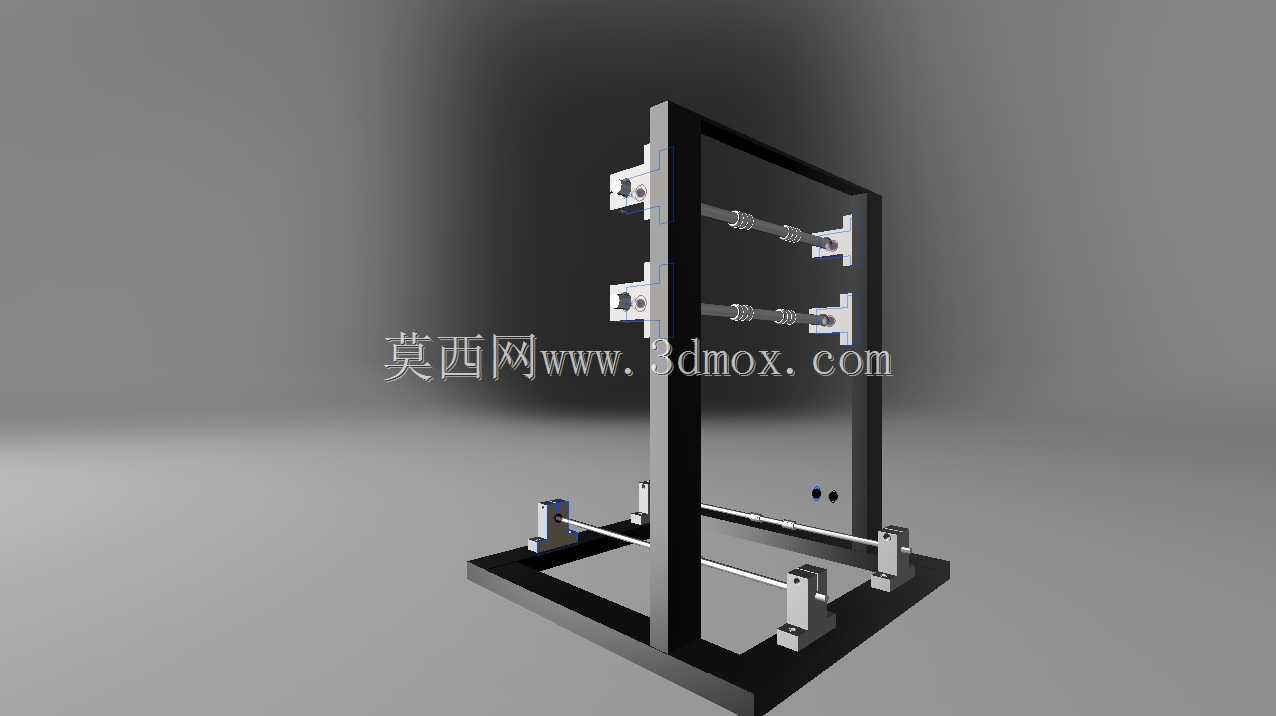

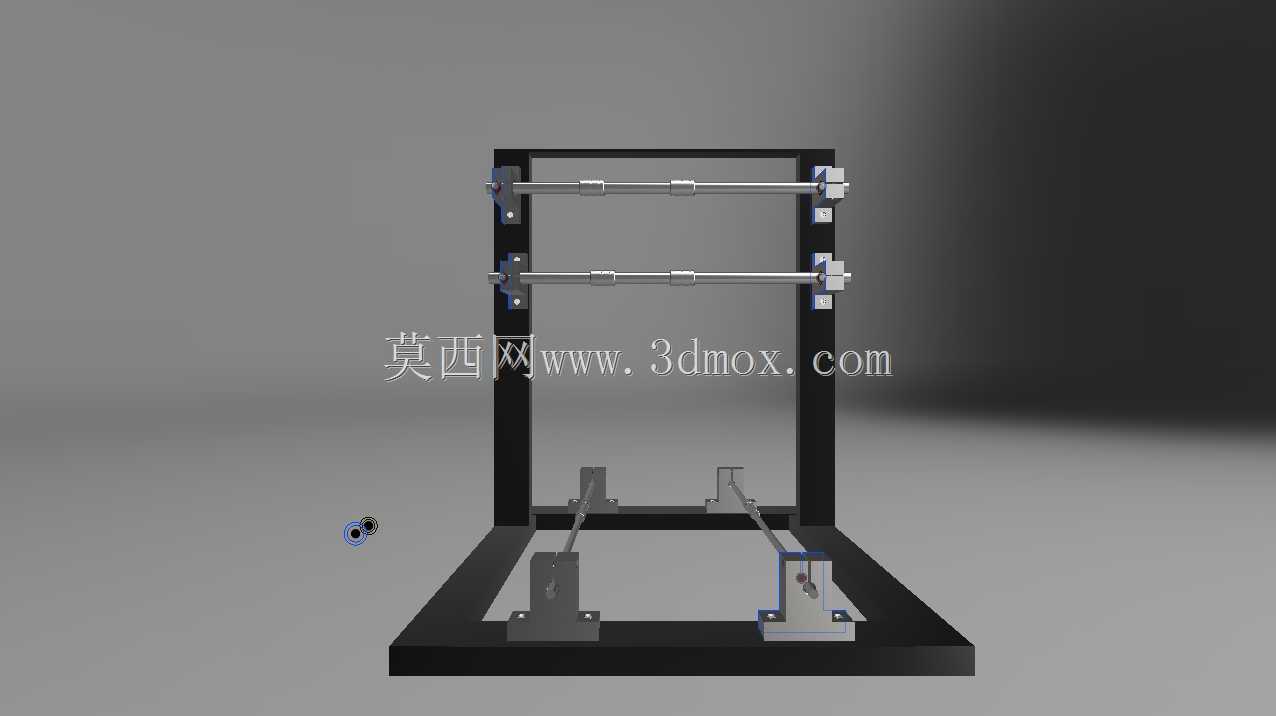

这款复合加工设备的框架结构，主要面向小尺寸定制零件的多工序一体化加工场景，适配小型加工工坊、职业院校实训工位、科研院所样件试制平台的使用需求，可在同一工位完成增材堆积与减材精整的工序衔接，减少工件多次装夹带来的定位误差，缩短小批量定制零件的加工流转周期。从结构设计逻辑来看，框架采用立式龙门布局，两侧竖直支撑梁搭配底部安装基座，形成封闭的受力环路，竖直梁承担Z向运动模组的支撑载荷，底部基座预留X向运动导轨的安装定位面，横向布置的多层横梁用于挂载3D打印挤出机构与铣刨主轴的安装滑座，不同工序的执行机构可沿横梁横向滑移切换工位，无需挪动待加工工件即可完成工序转换。设计阶段优先考虑了安装边界的适配性，整体框架的占地尺寸适配常规小型工业车间的工位排布，底部基座预留的地脚安装孔位可直接固定在标准铸铁工作平台上，无需额外制作混凝土安装基础，竖直支撑梁的内侧预留了线缆拖链、润滑管路的走线空间，避免运动过程中管线与加工区域发生干涉。框架的受力设计经过反复校核，竖直梁采用加厚矩形截面型材，抵消铣刨加工时产生的径向切削振动，保证主轴加工时的刚性，避免加工表面出现振纹；底部基座的加强筋布置在导轨安装面的正下方，将运动部件的载荷直接传导至安装基础，减少长期使用后的结构形变。横向横梁的安装高度预留了足够的Z向行程空间，既可以满足一定高度零件的3D打印堆积需求，也能为铣刨加工提供足够的刀具进给行程，横梁与竖直梁的连接位置设计了可调式锁紧结构，可根据加工需求调整横梁的安装高度，适配不同高度范围的工件加工。框架的各安装面均预留了标准定位销孔与螺栓连接位，运动模组、驱动电机、加工头组件均可直接通过标准紧固件安装，无需二次配做安装孔位，降低设备组装时的调试难度。在实际使用场景中，该框架支撑的复合设备可先通过3D打印工序完成零件的近净成形，再切换至铣刨工位对零件的配合面、安装孔、外形轮廓进行精密切削加工，解决纯3D打印零件表面精度不足、配合尺寸公差难以达标的问题，同时避免传统数控加工毛坯材料浪费多、复杂结构难以一次加工成型的短板。框架后侧预留了电控系统的安装空间，可将驱动控制器、电源模块、信号转接板集中布置在设备后侧，既方便布线检修，也能避免加工产生的切屑、粉尘落入电控区域造成设备故障，整体结构在保证刚性的前提下尽可能压缩了非功能区域的体积，让设备可以在更小的工位空间内完成布置，适配更多场地受限的使用场景。
