带按键刷卡功能的门禁读卡器结构设计

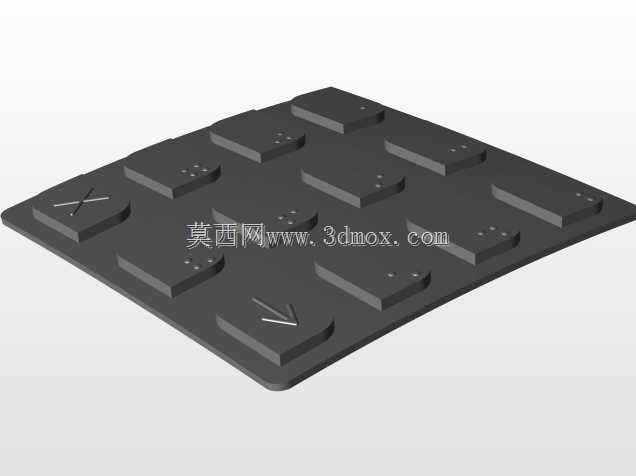

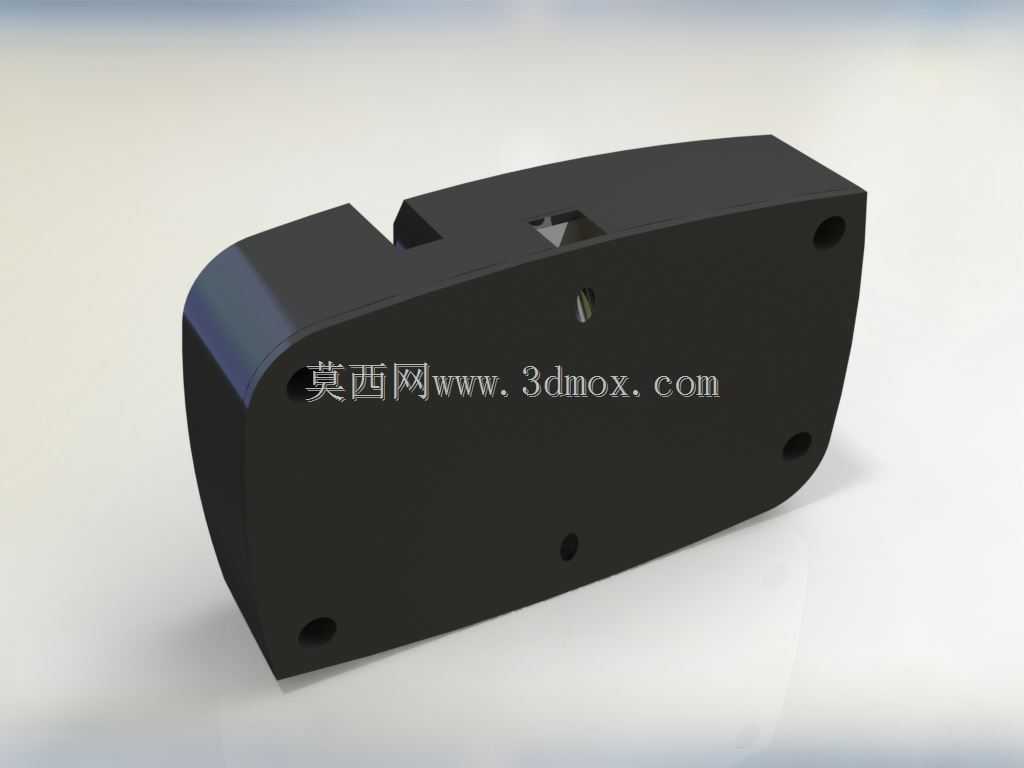

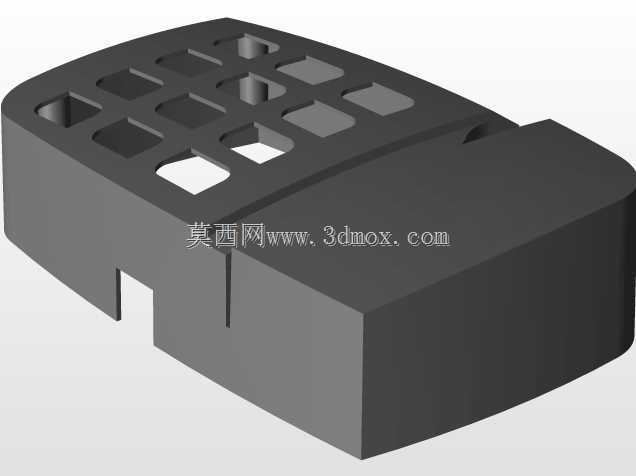

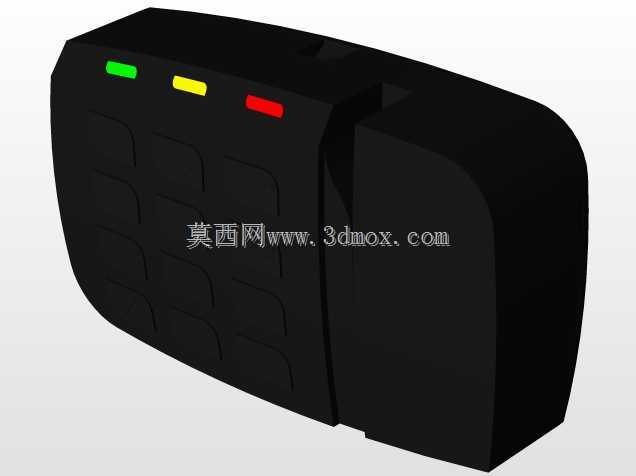

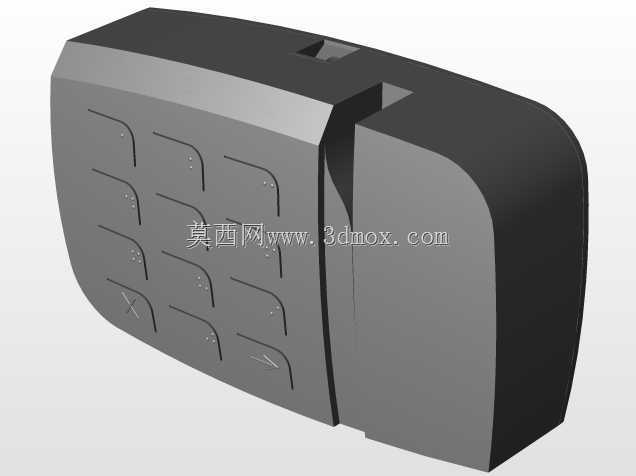

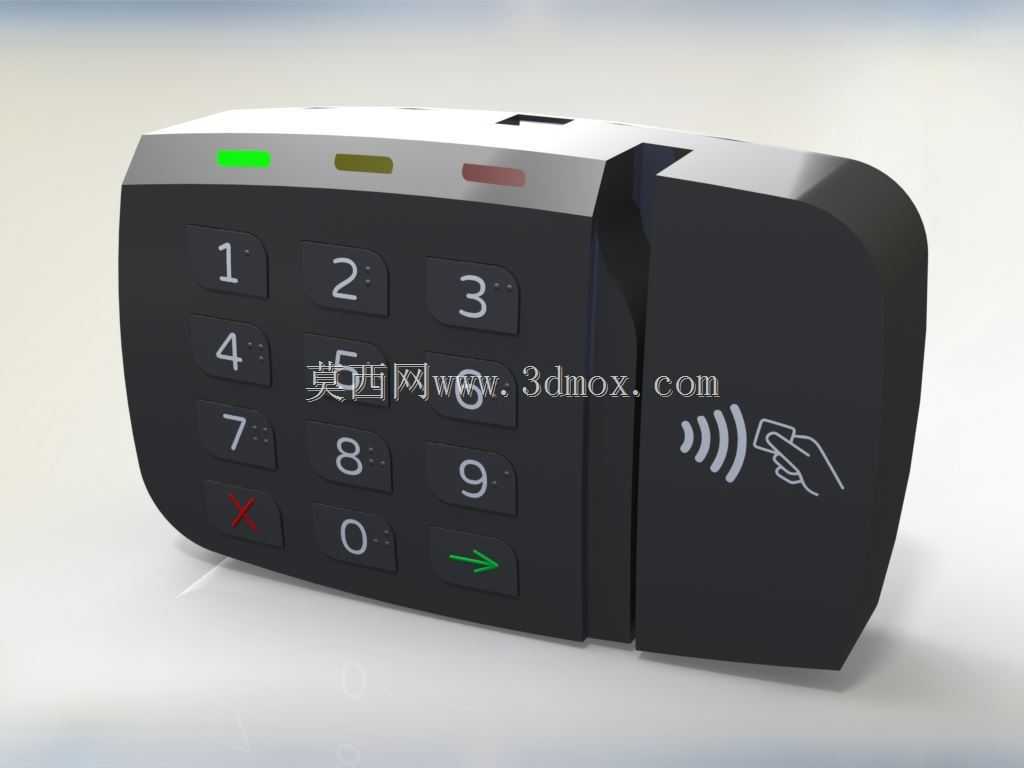

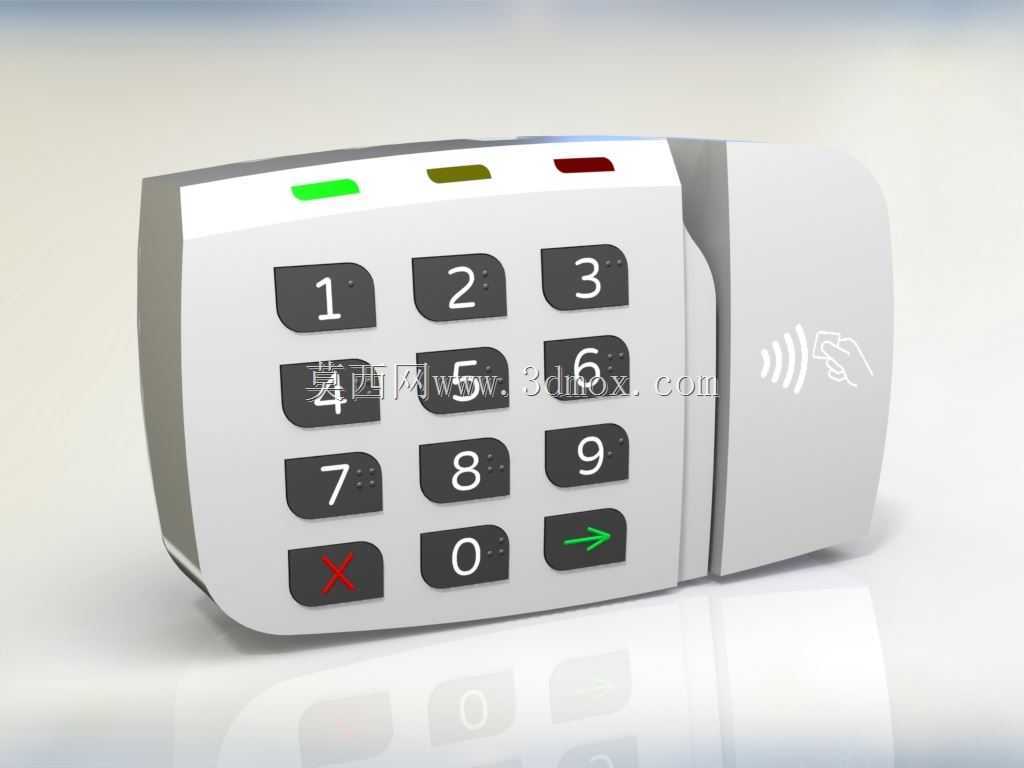

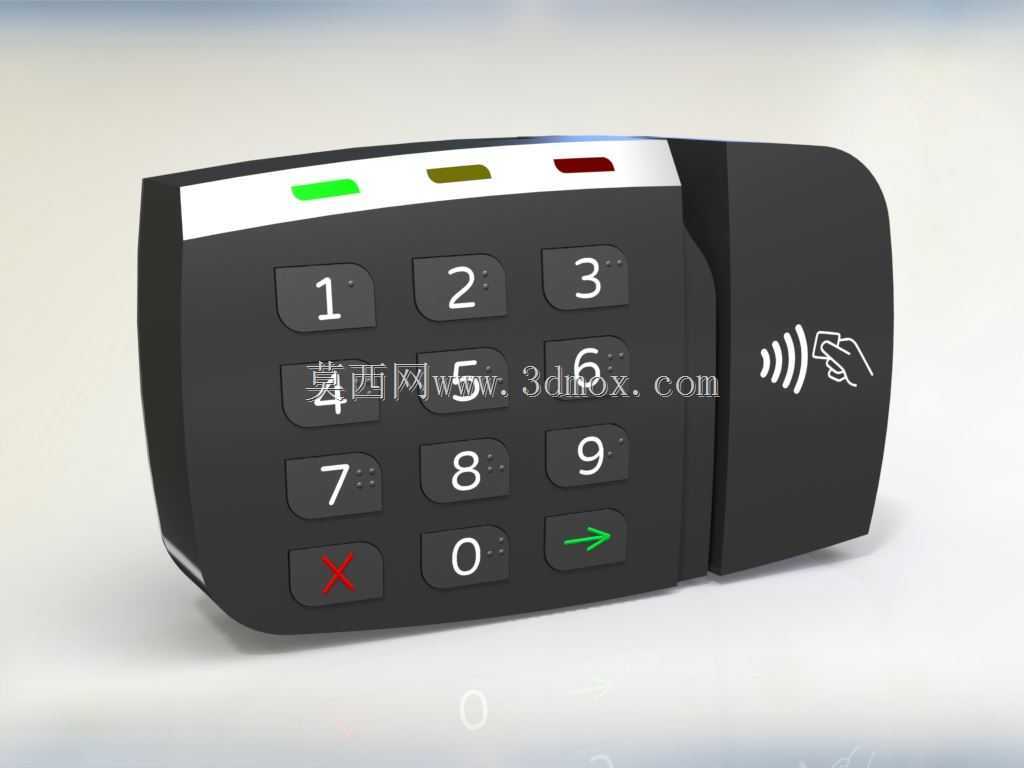

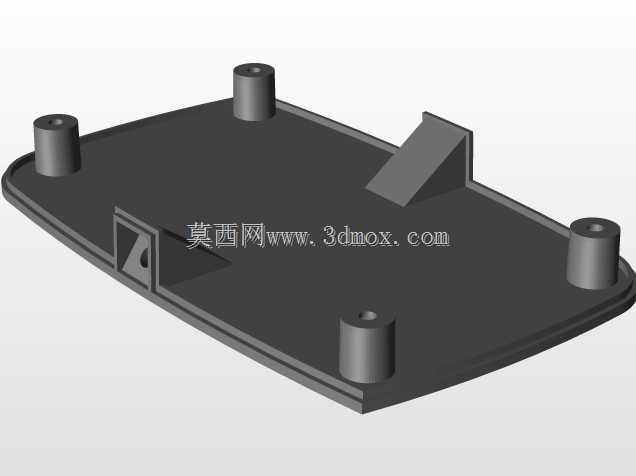

这款门禁读卡器主要应用在写字楼、园区、住宅小区、工厂车间等需要出入口权限管控的场景，作为门禁系统的前端识别终端，它同时支持IC卡感应识别与密码按键输入两种验证方式，适配不同使用人群的操作习惯，比如忘带门禁卡的内部人员可通过输入预设密码完成身份核验，访客可通过安保人员授权的临时密码通行，日常高频使用场景下按键反馈清晰，感应区识别灵敏度可满足常规刷卡距离要求。从结构设计角度来看，整机采用注塑成型工艺制作壳体，拆分前后两个装配部件，后部通过四颗螺钉完成两部分壳体的紧固连接，这种拆分方式既简化了注塑模具的抽芯结构，降低壳体成型难度，也方便后期内部电路板、感应线圈的装配与检修。安装层面，设备背部预留了标准安装孔位，可通过顶部与底部各两颗螺钉直接固定在86型预埋底盒或者墙面平整安装面上，安装完成后外露无突出尖锐边角，适配墙面明装、暗装两种施工方式，不会破坏墙面整体整洁度。壳体正面布局做了分区处理，左侧为12位按键矩阵，包含0-9数字键以及功能确认、取消按键，按键上方设置三个状态指示灯，分别对应正常通行、验证等待、异常告警三种工作状态，用户在距离设备半米位置即可清晰识别当前设备状态；右侧为独立的非接触式IC卡感应区域，表面印刷刷卡标识引导用户操作，感应区与按键区做了物理分隔，避免刷卡操作误触按键。整机壳体边缘做了圆角过渡处理，避免日常通行剐蹭造成人员磕碰，外壳材质选用耐候性ABS材料，可适应-10℃到55℃的室外安装环境，长期使用不易出现壳体褪色、按键开裂的问题。内部结构预留了电路板安装柱与感应线圈的固定卡槽，装配时不需要额外打胶固定，所有内部元器件均可通过卡扣与螺钉完成定位，装配工序简单，适合批量生产组装。设备正面的按键采用双色注塑工艺，字符长期按压不会出现磨损脱落的情况，感应区面板与壳体做了一体化贴合处理，防护等级可满足日常室内外防泼溅要求，避免清洁或者雨天溅水导致内部电路短路。
