适配诺基亚Lumia820的自行车载充电支架结构

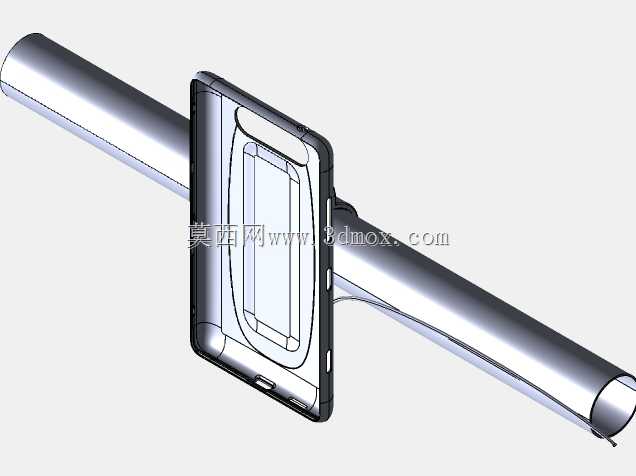

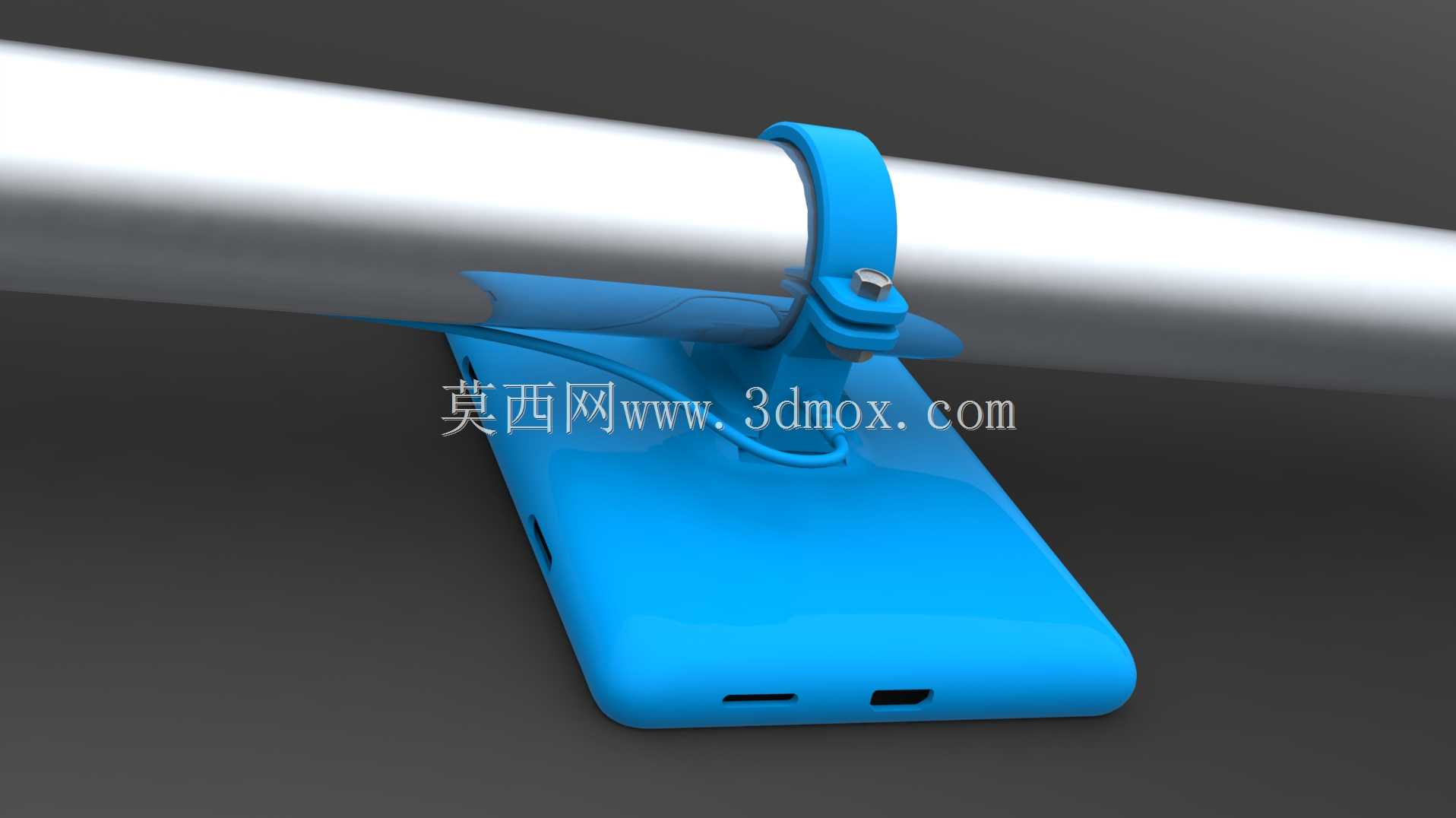

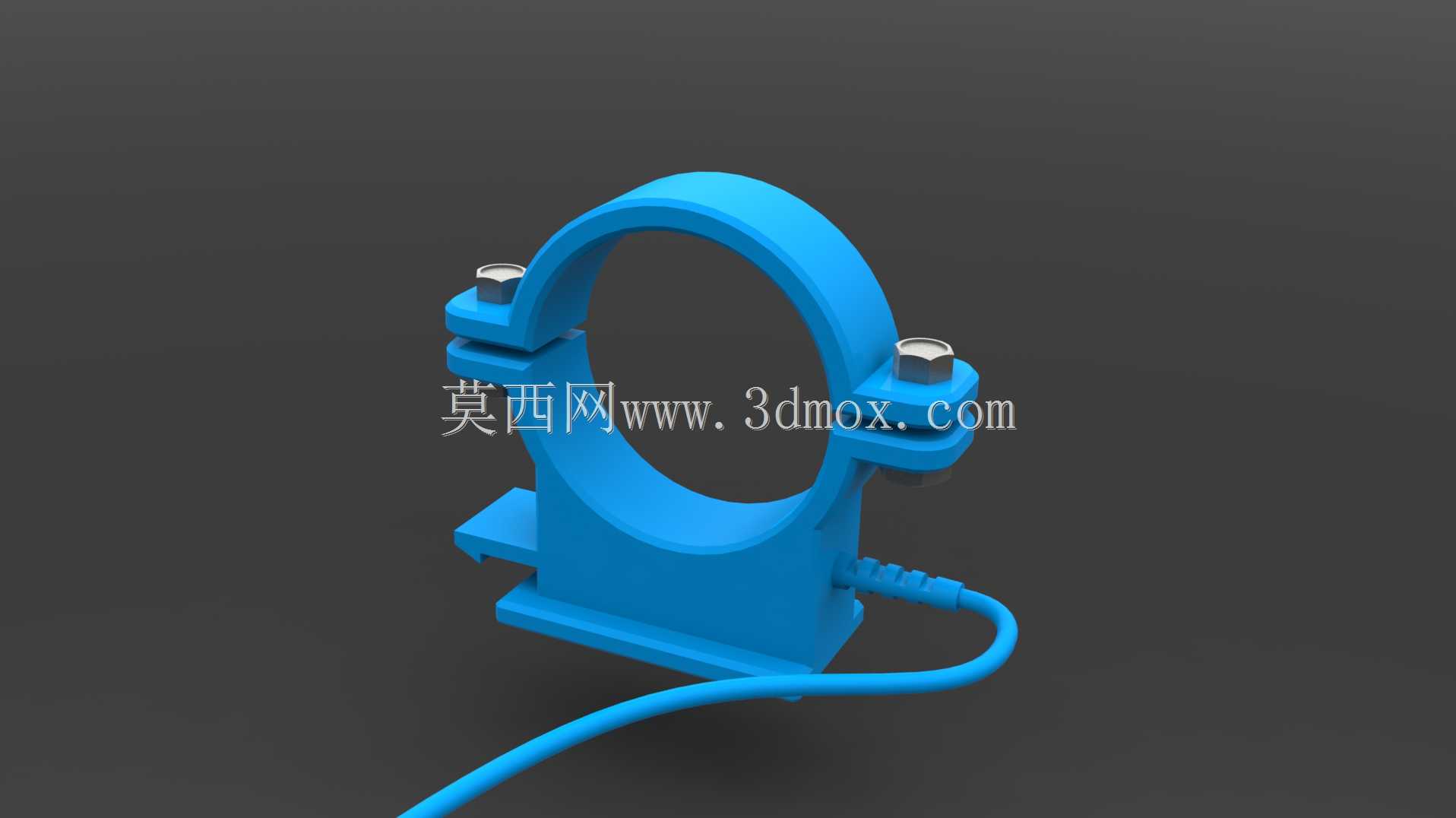

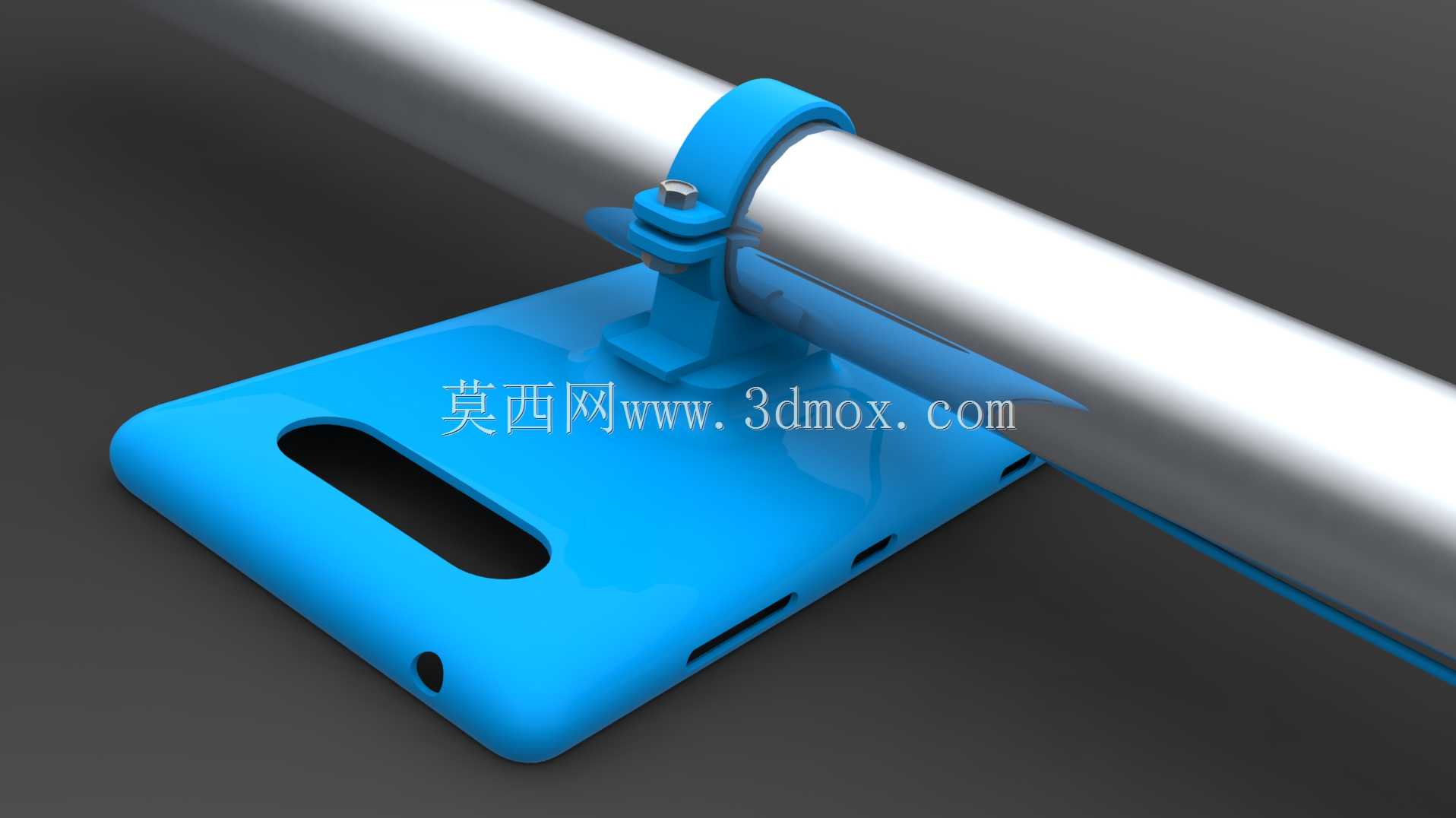

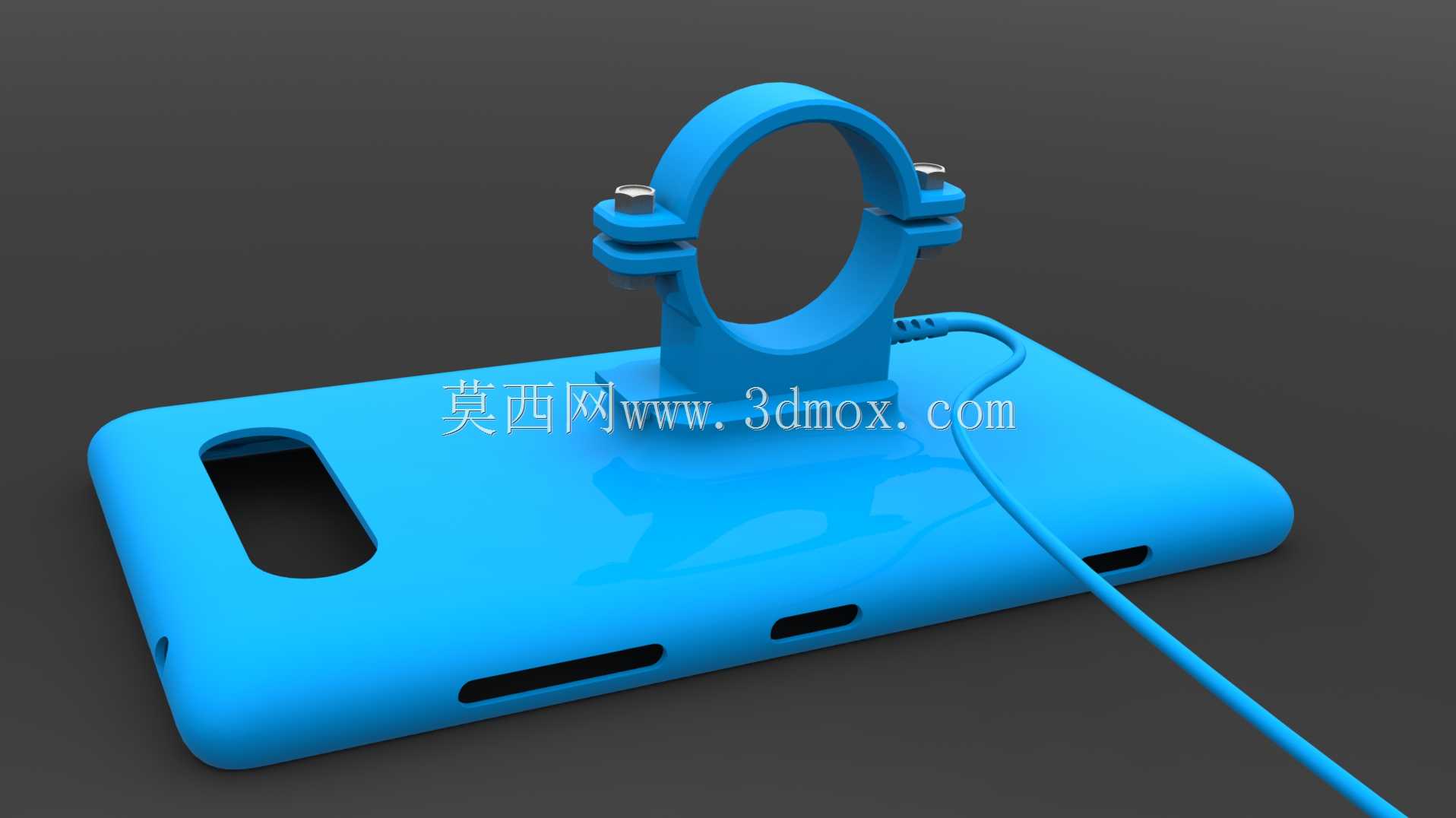

日常骑行场景中，骑行者往往需要借助手机完成导航、运动数据记录、通讯等操作，手持手机既影响骑行操控稳定性，也存在较大安全隐患，同时长距离骑行时手机续航不足的问题也十分突出，这款集成充电功能的车把固定支架正是针对这类实际使用痛点设计。从安装结构来看，支架采用环形抱箍式固定结构，抱箍的开合间隙通过两侧的锁紧螺栓调节，能够适配市面常见直径范围的自行车圆管车把，安装时无需额外改装原车部件，仅需调整螺栓预紧力即可完成固定，锁紧后抱箍与车把接触面可形成足够静摩擦力，应对铺装路面骑行产生的振动冲击不会出现松脱移位，安装边界预留了足够的车把操作空间，不会干涉刹车手柄、变速拨杆的正常操作行程。支架主体与手机接触的部分采用与手机背部轮廓完全贴合的仿形承托结构，承托面预留了对应手机摄像头、扬声器、充电接口的避让空位，不会遮挡手机正常的功能使用，手机放置后可被承托结构完全限位，常规骑行颠簸状态下不会出现滑脱。集成的充电模块走线从支架侧部延伸，走线槽做了圆角过渡处理，避免骑行过程中反复弯折导致线材外皮破损，充电接口与手机充电位精准对位，手机放置到位后即可连通充电回路，无需额外插拔线材操作。设计过程中充分考虑户外骑行的使用环境，整体结构无多余外露凸起，边角全部做圆弧钝化处理，既避免骑行过程中剐蹭衣物或肢体，也能减少意外摔碰时的结构应力集中，降低支架断裂风险。承托结构的壁厚经过受力校核，在保证足够支撑强度的前提下尽可能控制整体重量，不会给车把增加过多额外负载，影响骑行转向手感。抱箍内侧可增设防滑胶垫，进一步提升固定可靠性的同时，也能避免锁紧过程中刮花车把表面的涂装层。
