绝地求生主题橙色手持信号发射装置造型

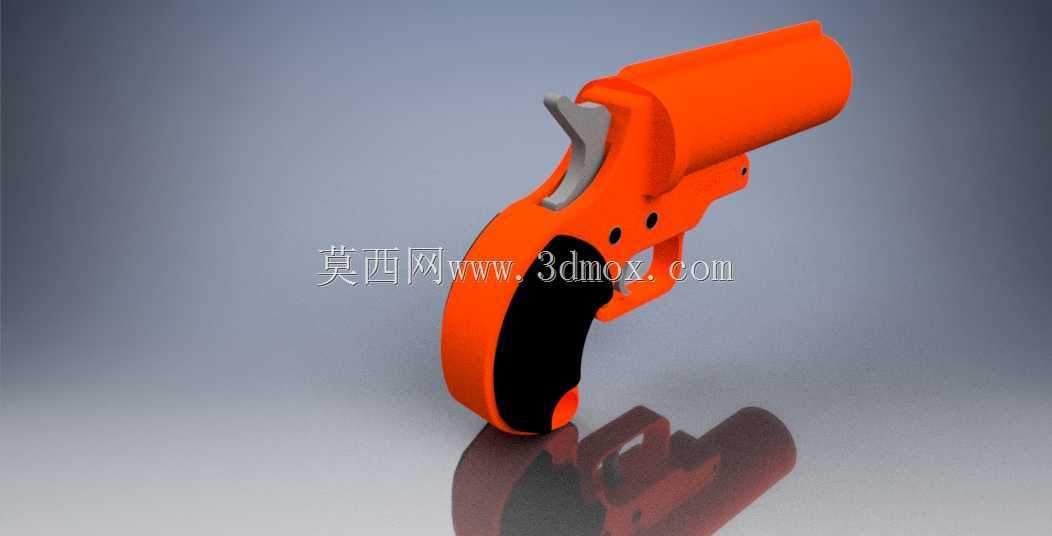

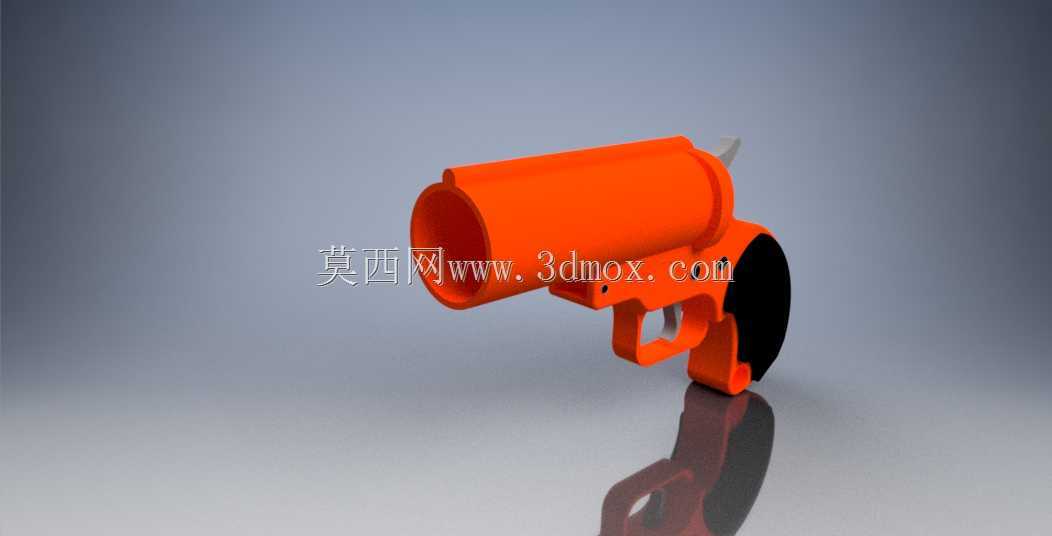

这款手持造型的装置原型取自战术竞技类游戏中的信号类道具，整体采用一体化握持式结构设计，主体外壳选用高饱和度橙色作为主色调，搭配黑色扳机护圈与握把侧片，视觉辨识度极强，符合游戏内道具的高识别性设计逻辑。从结构设计角度来看，整体采用无尖锐棱角的圆润化处理，筒身与握把采用过渡圆弧连接，避免应力集中的同时提升手持握持的贴合度，握把的弧度贴合成年人手掌自然弯曲形态，扳机区域预留足够的手指操作空间，虽然该造型不具备实际发射功能，但结构比例完全参照真实手持信号装置的人机工程尺寸设定，筒身内径预留足够的仿真腔体空间，外壁厚度均匀，适合采用注塑工艺一次成型，壁厚控制在2mm左右，既保证结构强度也避免成型过程中出现缩痕缺陷。

在实际应用场景中，该造型可作为游戏周边手办的原型结构，也可用于主题展会的道具展示、cosplay活动的手持配饰，还可作为文创类玩具的结构基础，经过结构优化后可加装声光模块实现模拟发射的音效与灯光效果。设计过程中优先考虑了手持状态的重心平衡，将整体重心控制在握把中心区域，长时间握持不会出现前端下坠的不适感，筒身前端做了卷边处理，避免边缘划手，握把底部做了圆弧收边，贴合手掌小鱼际的接触位置。从安装边界来看，整体外形尺寸控制在成年人单手握持的合理范围内，总长度不超过180mm，筒身最大直径约60mm，握把宽度约35mm，不需要额外的安装固定结构，可直接手持使用，若作为展示道具，可在筒身底部预留标准M4螺纹孔，配合展示支架实现立式摆放。

结构拆分上可分为主体筒身、握把、扳机护圈三个主要部分，各部分之间采用卡扣连接即可满足装配需求，不需要额外的紧固件，装配工序简单，适合小批量文创产品的生产制造。表面处理上主体橙色部分可采用哑光磨砂质感，避免强光下产生反光影响视觉效果，黑色部件可采用细晒纹处理，提升握持时的摩擦力，减少滑落风险。整体造型没有复杂的曲面结构，所有曲面均为可展曲面或常规倒圆角处理，建模过程中可通过旋转、拉伸、倒圆角等基础特征完成，不需要复杂的曲面拟合，结构容错率高，后续修改调整尺寸也十分便捷，可根据不同的使用场景等比例缩放尺寸，适配钥匙扣、桌面摆件等不同规格的衍生产品制作需求。
