带工作引导系统的自动转台结构设计

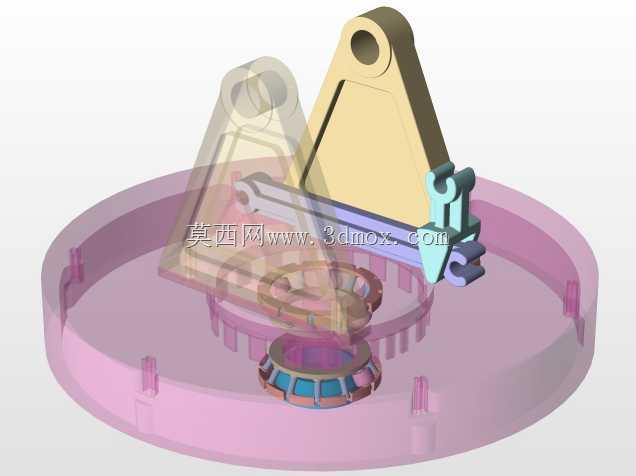

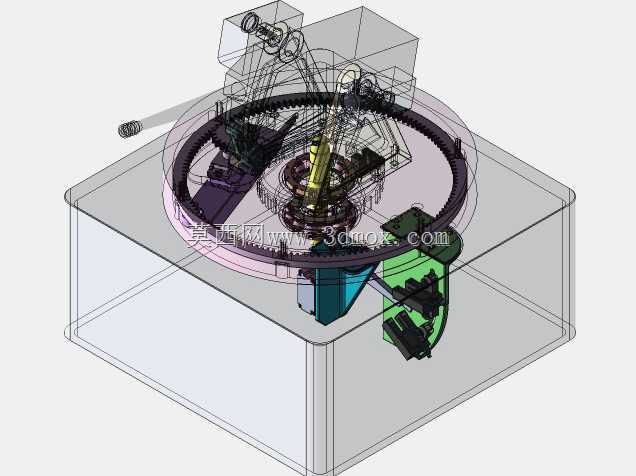

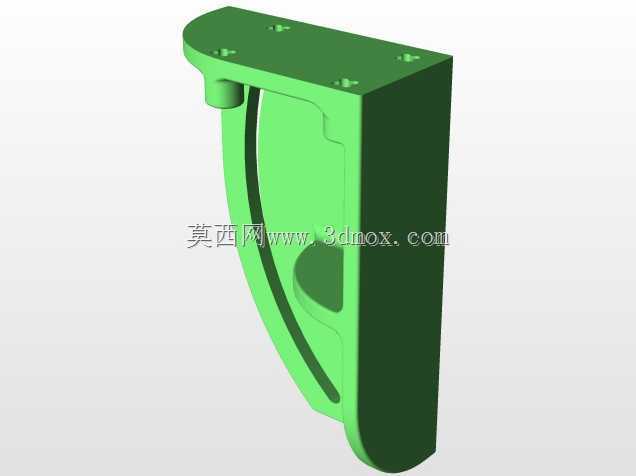

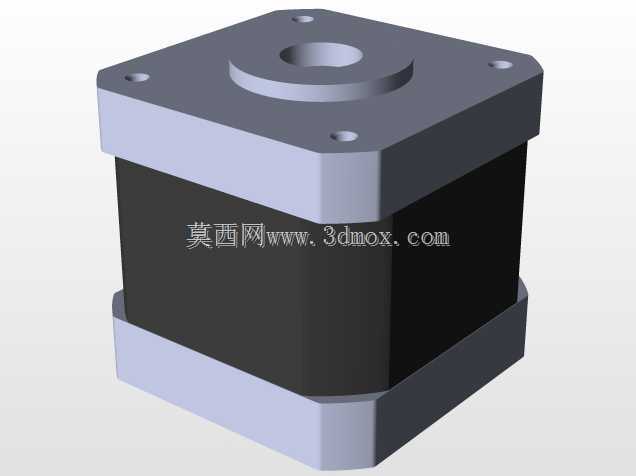

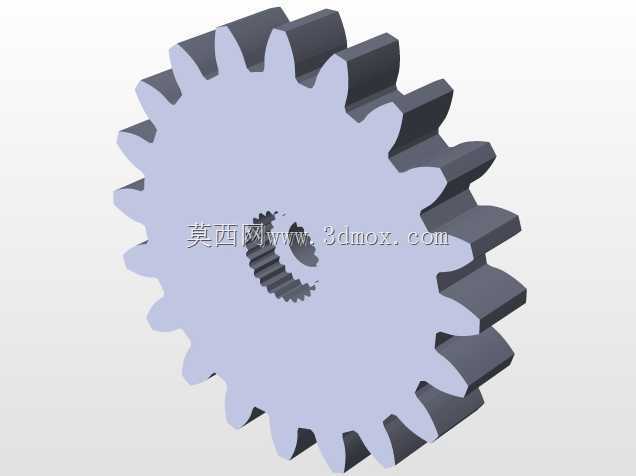

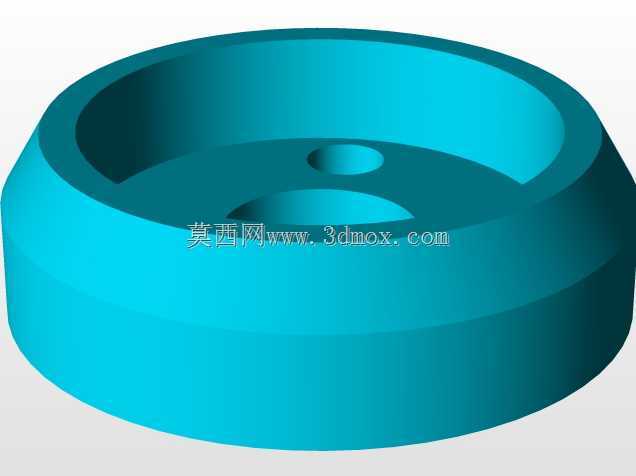

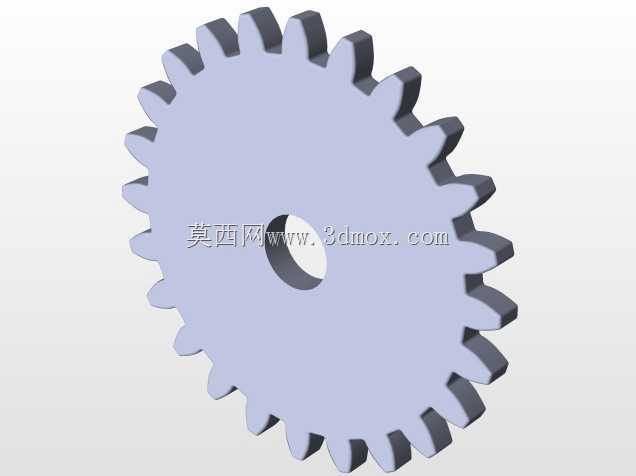

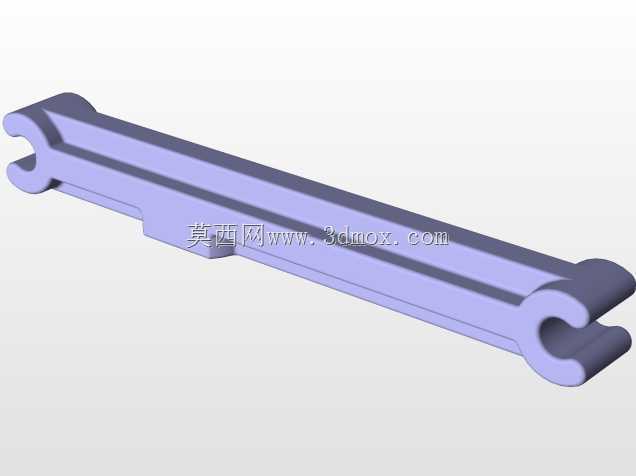

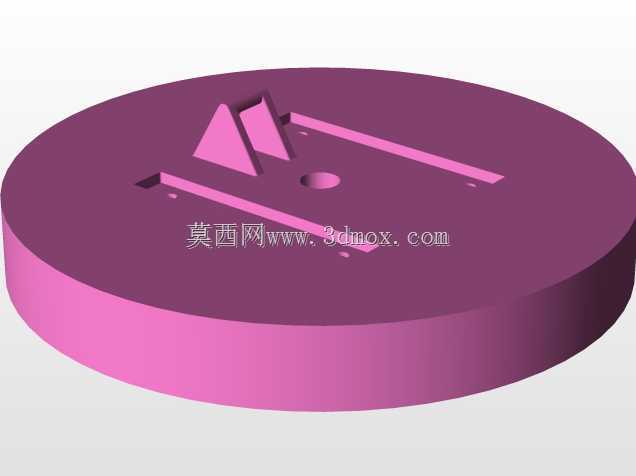

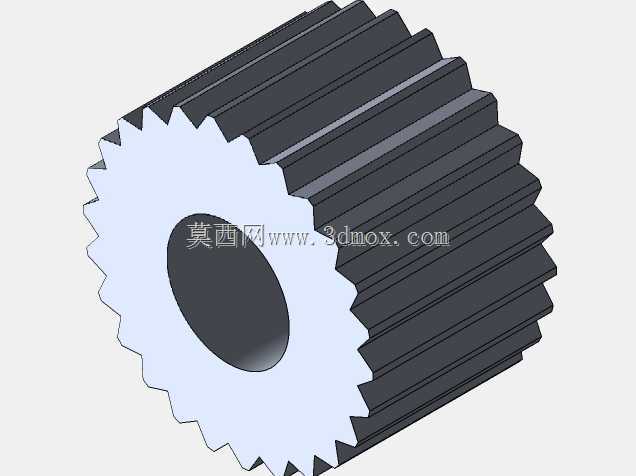

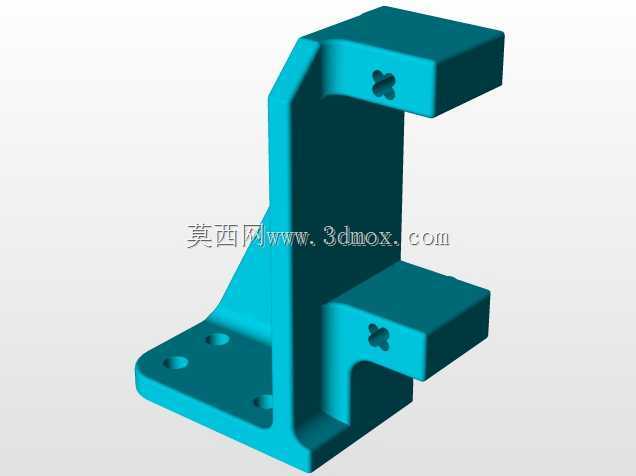

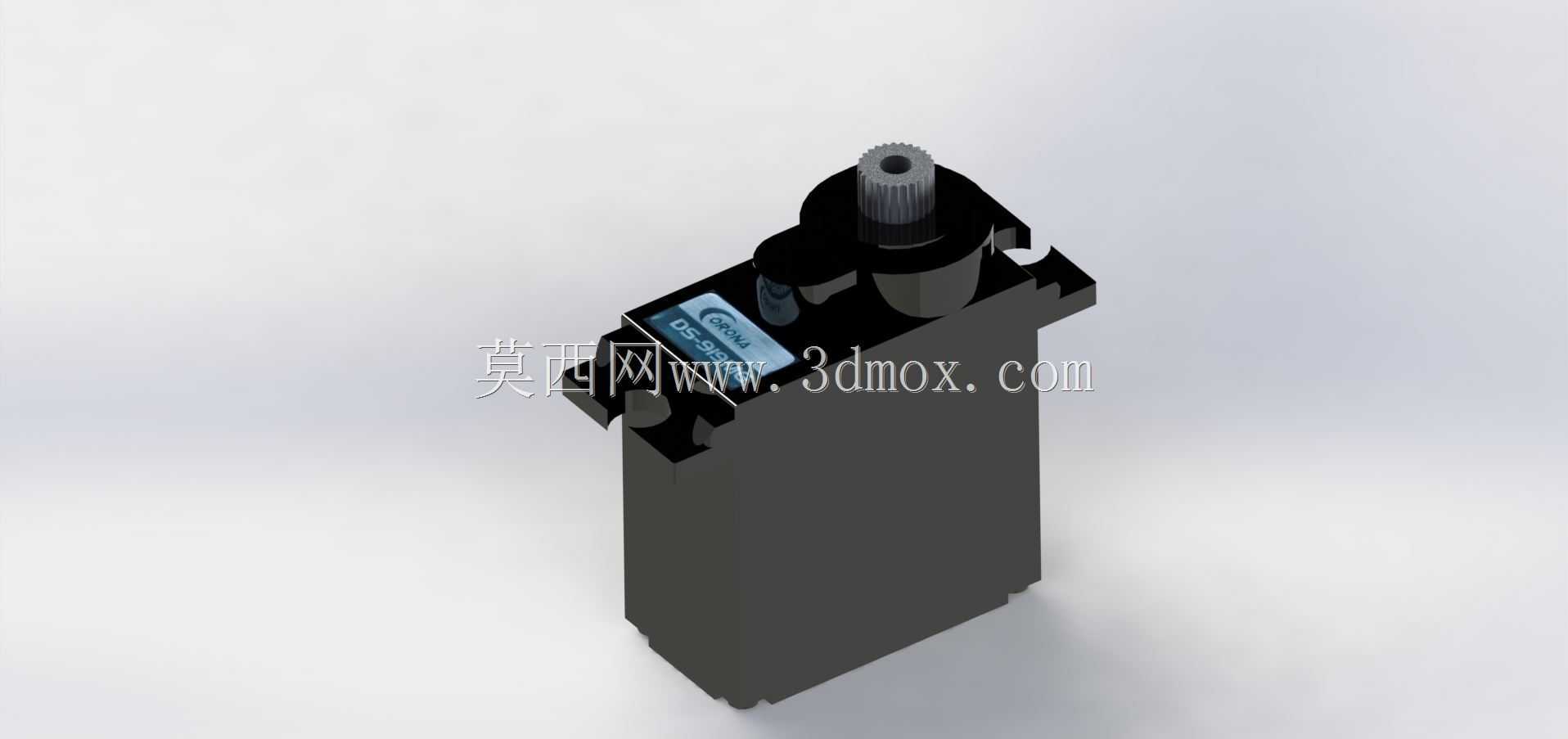

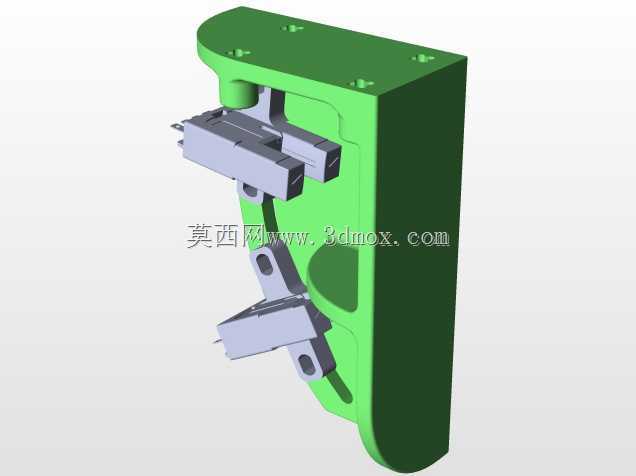

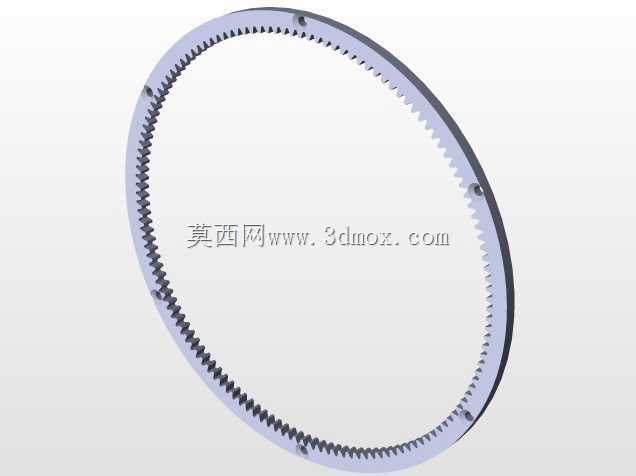

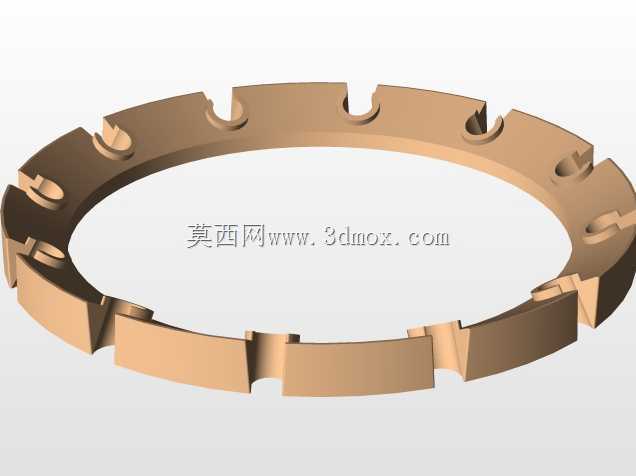

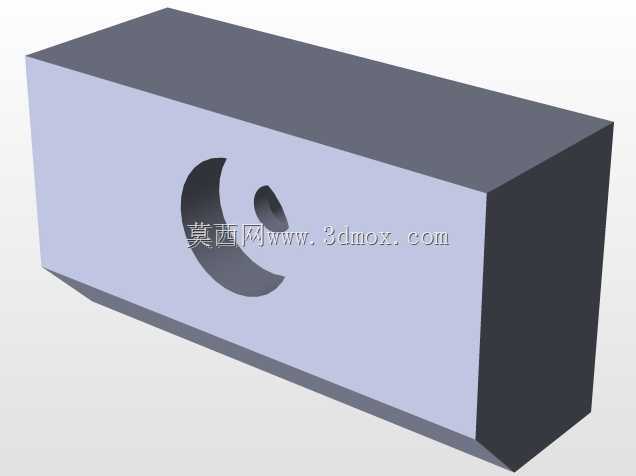

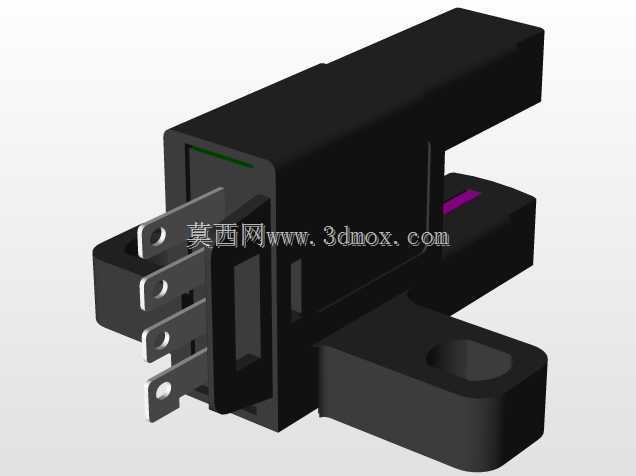

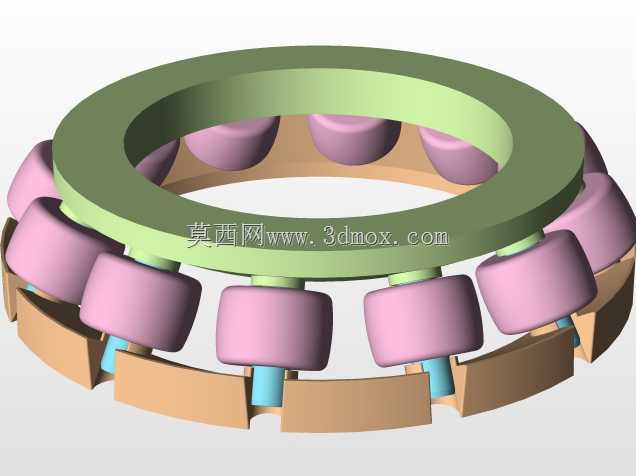

这款带工作引导系统的自动转台，核心应用场景集中在多工序并行的自动化加工、装配工位，可替代传统人工上下料的单工位作业模式，在电子元器件组装、小型五金件精密加工、检测工位流转等场景中，能够实现工件在不同作业单元间的精准回转输送，减少工件二次装夹带来的定位误差，提升整线的作业节拍稳定性。从结构设计逻辑来看，整套转台采用大直径回转支承作为核心承载部件，齿圈沿转台外圈布置，配合驱动端的小齿轮实现减速传动，相比传统的凸轮分割器驱动方案，这种齿轮传动的布局可根据实际工位需求灵活调整回转角度，无需更换核心分度部件，适配不同工序数量的作业场景。转台上方集成的工作引导系统，通过多组定位拨块与随动夹具配合，可在转台回转过程中对工件姿态进行实时校正，避免工件在回转启停阶段因惯性出现位置偏移，保证每个工位的作业基准统一。安装边界方面，整套转台的基座采用箱式焊接结构设计，底部预留了标准的设备安装孔位，可直接固定在型材机架或混凝土地面上，基座内部预留了驱动电机、传动组件的安装空间，整体外轮廓方正，不会与周边的作业机械手、加工头产生运动干涉。转台的承载面做了分区设计，每个工位区域都预留了工装夹具的安装螺孔，可根据不同的工件类型快速更换适配工装，无需对转台主体结构进行二次加工。在功能特性上，这套转台的回转驱动组件设置了过载保护结构，当转台回转过程中遇到异物卡滞时，传动端的扭矩限制器会及时触发，避免齿轮、电机等核心部件因过载损坏。引导系统的定位组件采用可调式安装结构，可根据工件的外形尺寸调整拨块的伸出长度与定位角度，兼容一定尺寸范围内的不同工件流转需求。从实际使用的角度出发，设计阶段特意将所有传动部件的润滑点都引到了基座外侧，日常维护时无需拆解转台盖板即可完成润滑脂加注，降低了设备的后期维护成本。转台的启停位置设置了硬限位与传感器双重定位，既保证了回转到位的重复定位精度，也能避免传感器失效时转台超程回转引发的设备碰撞问题。整套结构的传动链路做了密封防护设计，可适配车间内有少量切削液、粉尘的作业环境，延长核心传动部件的使用寿命。
