轻木构架式遥控航模飞机结构设计

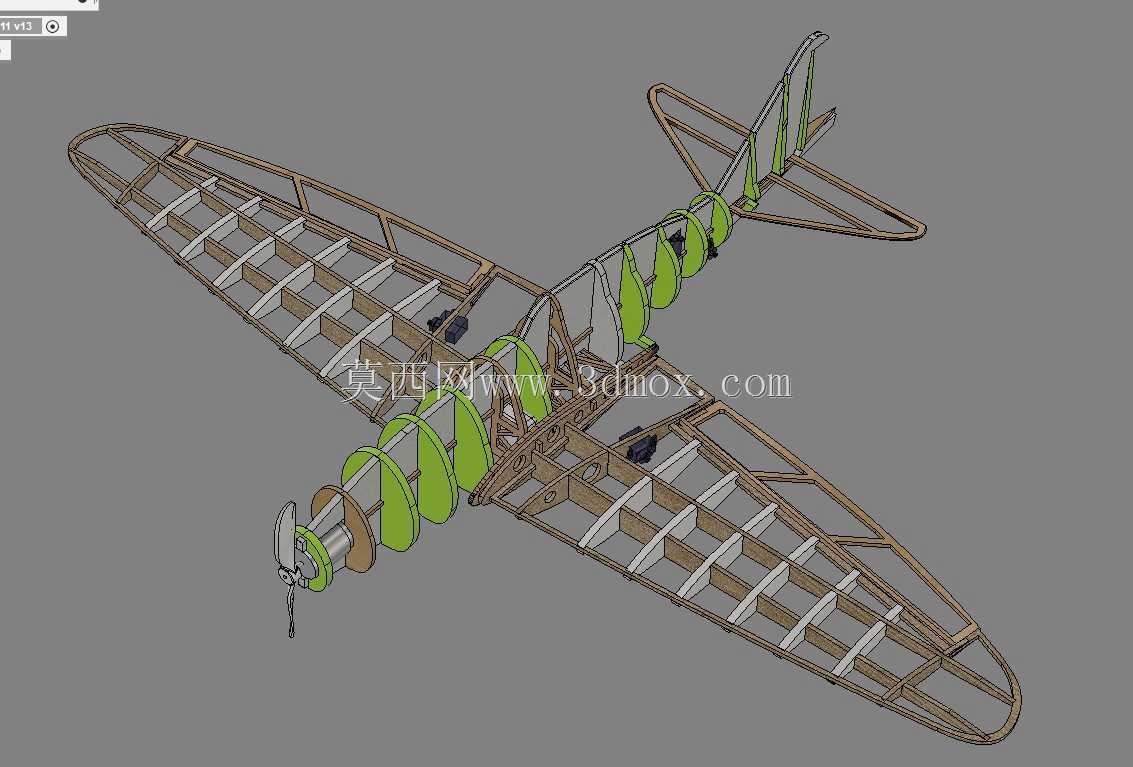

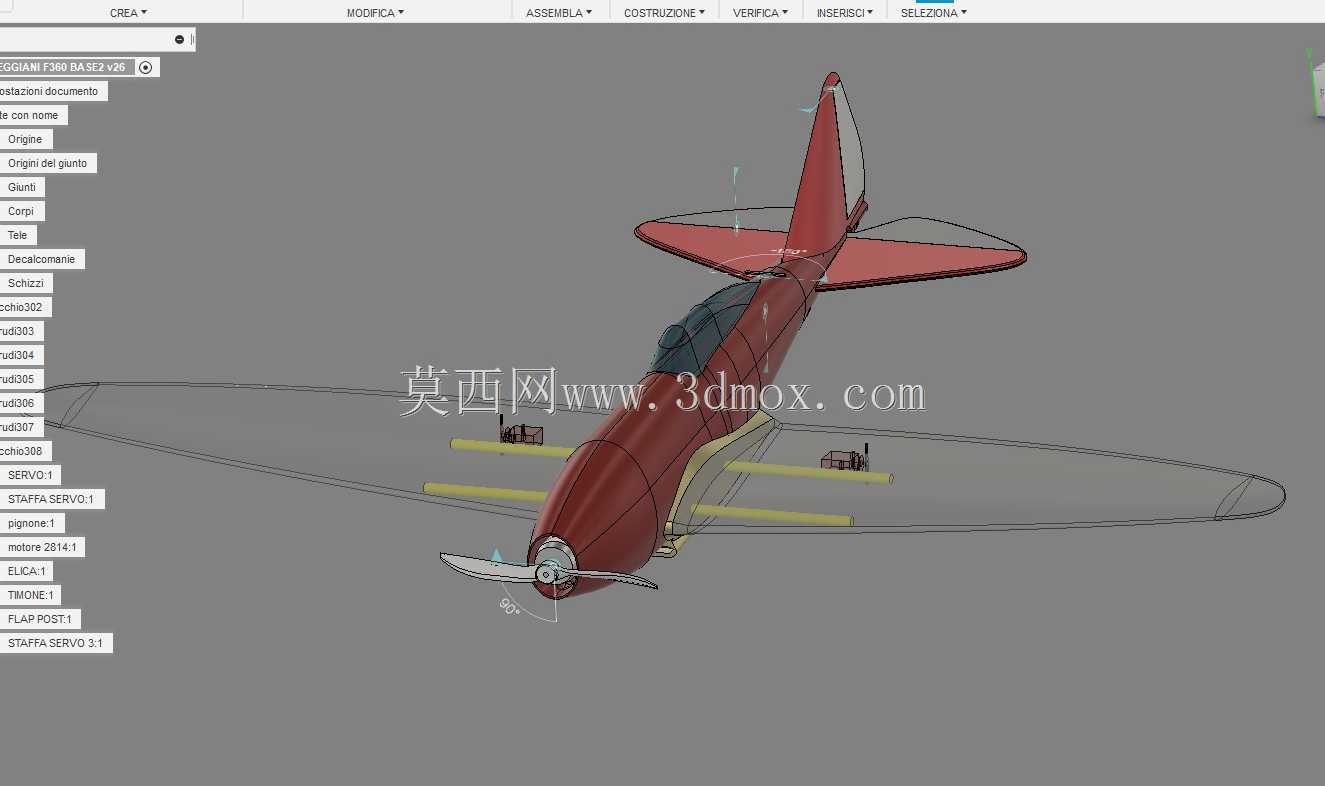

这款固定翼航模采用全构架式骨架设计，核心面向遥控航空模型爱好者的自制组装、飞行调试场景，同时可作为3D打印制作、木刻加工的结构参考原型，适配小排量动力系统的休闲飞行需求。从结构设计逻辑来看，整机采用分段式受力骨架布局，机翼部分以平行排列的翼肋作为主要承力构件，翼肋之间通过前后缘条、主梁串联形成整体承力框架，这种布局既能够精准维持预设的翼型曲面轮廓，保证飞行过程中的升力特性稳定，又能最大化降低结构自重，提升航模的动力效率与飞行滞空时间。机身部分采用桁架式框梁结构，沿机身纵向布置多根贯穿式长桁，配合等距分布的隔框形成封闭受力体系，可承受飞行过程中的机动载荷、起降冲击载荷，同时为动力系统、遥控接收机、舵机、电池等机载设备预留充足的安装空间，安装边界可适配常规规格的航模动力套装，无需对骨架进行大规模切削修改即可完成设备固定。尾翼部分延续了机翼的构架式设计思路，平尾与垂尾均采用薄翼型肋条搭配边缘条的结构，在保证操纵面刚度的前提下尽可能减轻尾部重量，帮助调整整机重心至设计区间内，降低飞行过程中的配平难度。机身中段的绿色结构为动力系统安装座与整流支撑构件，采用一体化成型设计，可直接匹配前拉式螺旋桨动力组的安装孔位，同时承担螺旋桨旋转产生的振动传导作用，避免振动直接传递至机身骨架导致结构松动。从实际使用场景出发，该结构既支持传统轻木蒙皮的制作工艺，爱好者可按照骨架轮廓裁切轻木片完成蒙板覆盖、热缩蒙皮封装，也可直接将骨架构件拆解后通过3D打印制作小比例验证模型，用于前期气动特性测试、结构强度校验。设计过程中充分考虑了手工加工的工艺可行性，所有骨架构件均采用平面裁切即可加工的型材结构，无需复杂的曲面五轴加工设备，普通爱好者借助激光切割机、甚至手工线锯即可完成所有零件的裁切制作，组装时仅需按照定位隔框的对齐标记即可完成整机拼接，大幅降低了自制航模的入门门槛。结构受力层面，机翼与机身的对接位置设计有加强安装座，可承受大角度机动时的机翼升力载荷，避免飞行过程中出现机翼折损的问题；起落架安装位置预留了加强层安装空间，可根据飞行场地需求加装轮式起落架或者浮筒，适配草地、跑道、水面等不同起降场景。
