四旋翼航拍无人机整机结构设计方案

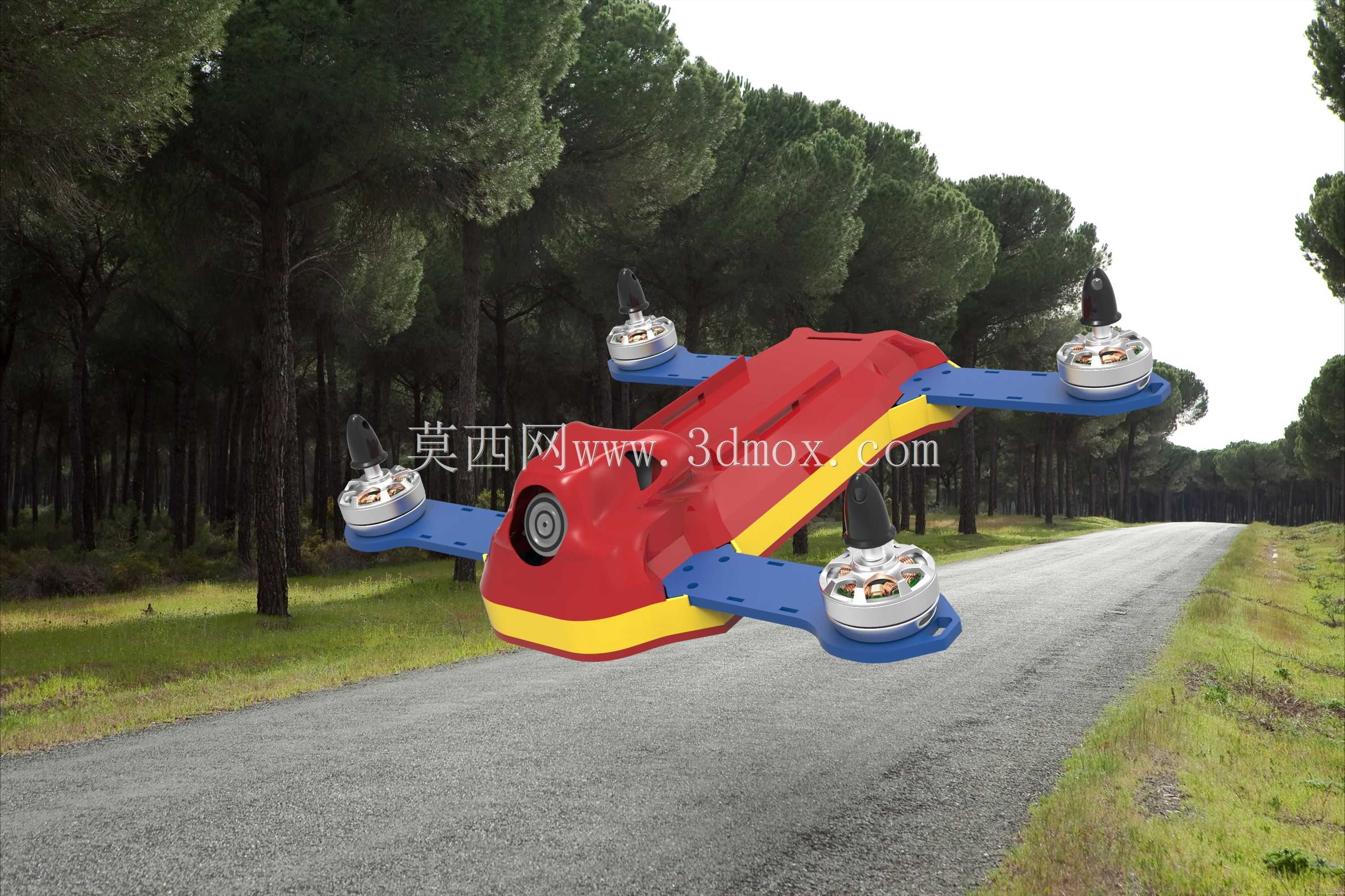

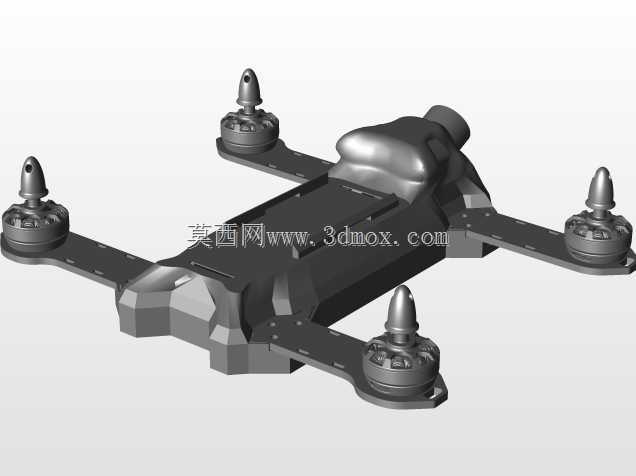

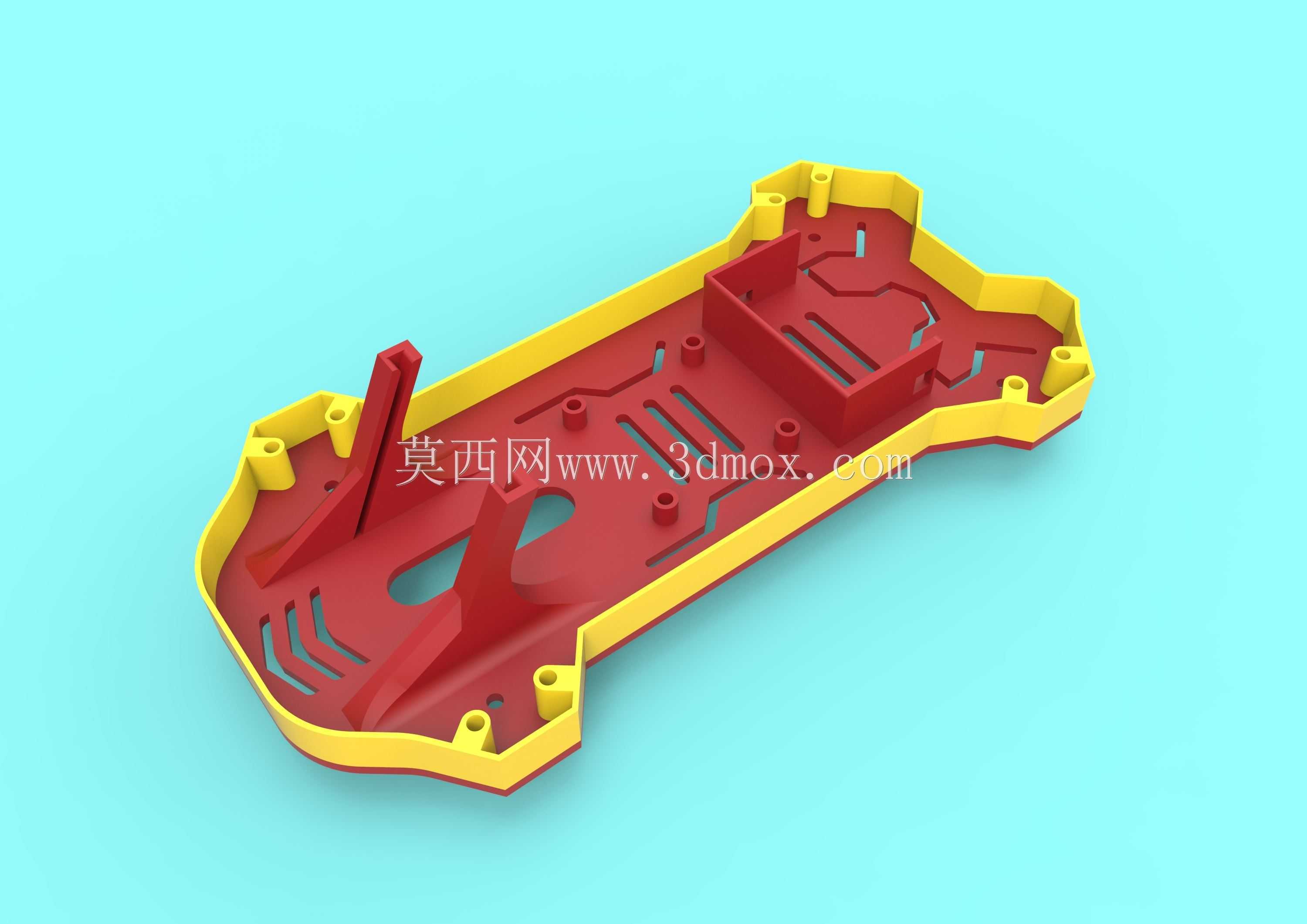

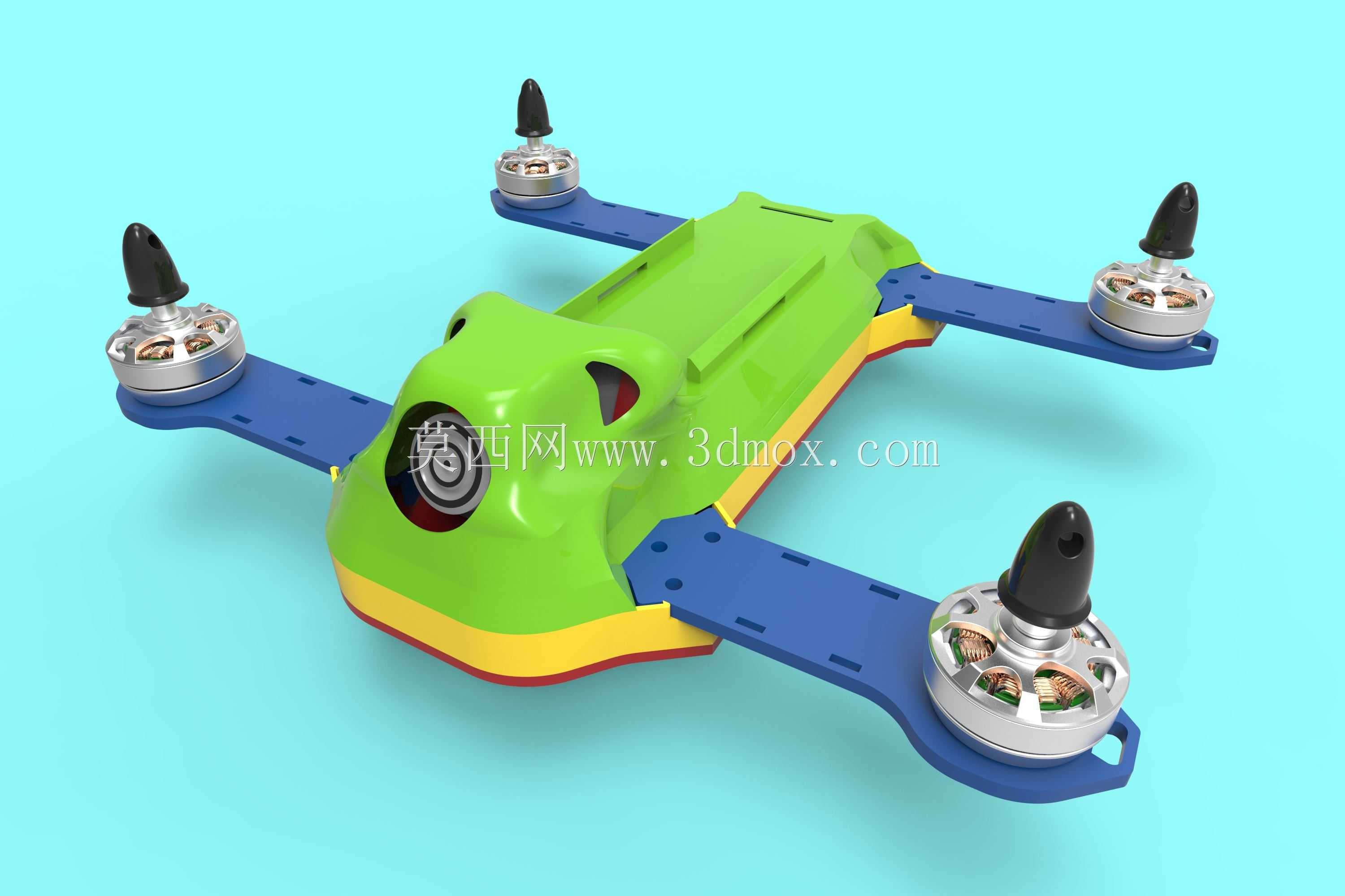

这款四旋翼飞行器的结构设计，首先围绕低空航拍、小型作业巡检的实际使用场景展开，日常可用于园区安防巡查、农林作物长势监测、小型活动空中取景等场景，对起降场地要求低，单人即可完成操作部署。机臂采用对称式X型布局，四个动力单元分别布置在机臂末端，这种布局能让每个旋翼的拉力均匀分布到机身重心四周，飞行过程中的姿态调整响应更快，悬停稳定性更优，即使遇到小幅阵风干扰，飞控系统也能快速调整各旋翼转速修正姿态。机身主体外壳采用流线型仿生造型，前端预留了摄像头安装舱位，可直接搭载轻量化航拍模组，镜头视角不会被机臂或旋翼遮挡，外壳边缘做了圆弧过渡处理，既能够降低飞行过程中的空气阻力，也能减少磕碰时的应力集中，避免外壳脆裂。机臂与主体的连接位置做了加厚结构处理，预留了螺丝安装孔位，既可以做成折叠式机臂结构方便收纳携带，也可以采用固定连接方式提升整体结构刚性，适配不同使用需求。动力安装位的尺寸适配常规22系列无刷电机，安装孔位符合通用航模电机的安装标准，用户可根据实际载重需求选择不同KV值的电机搭配对应规格的螺旋桨，电机座下方预留了电调的安装空间，走线槽沿着机臂内侧布置，可将电源线与信号线规整收纳，避免飞行过程中线材晃动干扰旋翼或者增加风阻。机身中部的舱体预留了飞控板、电池、接收机的安装空间，舱内设置了多个定位柱，可直接固定标准尺寸的飞控模块与电池架，电池安装位靠近整机重心位置，避免电池重量偏移影响飞行配平，舱盖采用卡扣式连接，方便快速更换电池，减少作业间隙的等待时间。整机的起落支撑结构集成在机身底部边缘，采用低重心设计，降落时能够平稳承接机身重量，不会出现侧翻问题，同时底部预留了扩展安装位，可根据需求挂载小型抛投装置、喊话模块等作业配件。从安装边界来看，机臂展开后整机对角电机轴距适配常规四旋翼飞控的参数调试范围，不需要对飞控算法做额外修改即可直接适配，机身外壳的壁厚均匀，既满足注塑成型的工艺要求，也能在控制整机重量的前提下保证足够的结构强度，日常轻微磕碰不会出现结构损坏，维护成本更低。
