蜂窝镂空结构四旋翼无人机机架

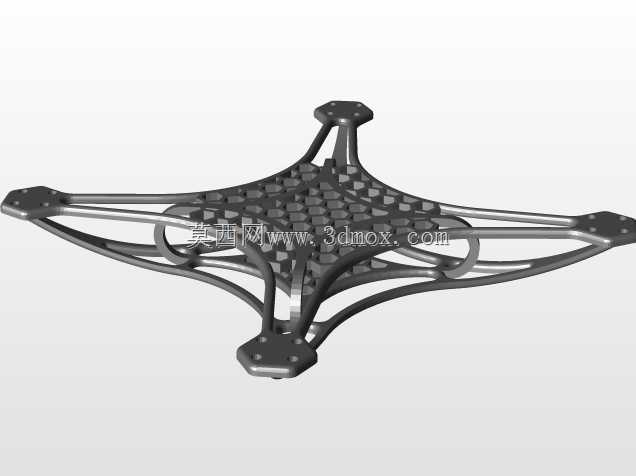

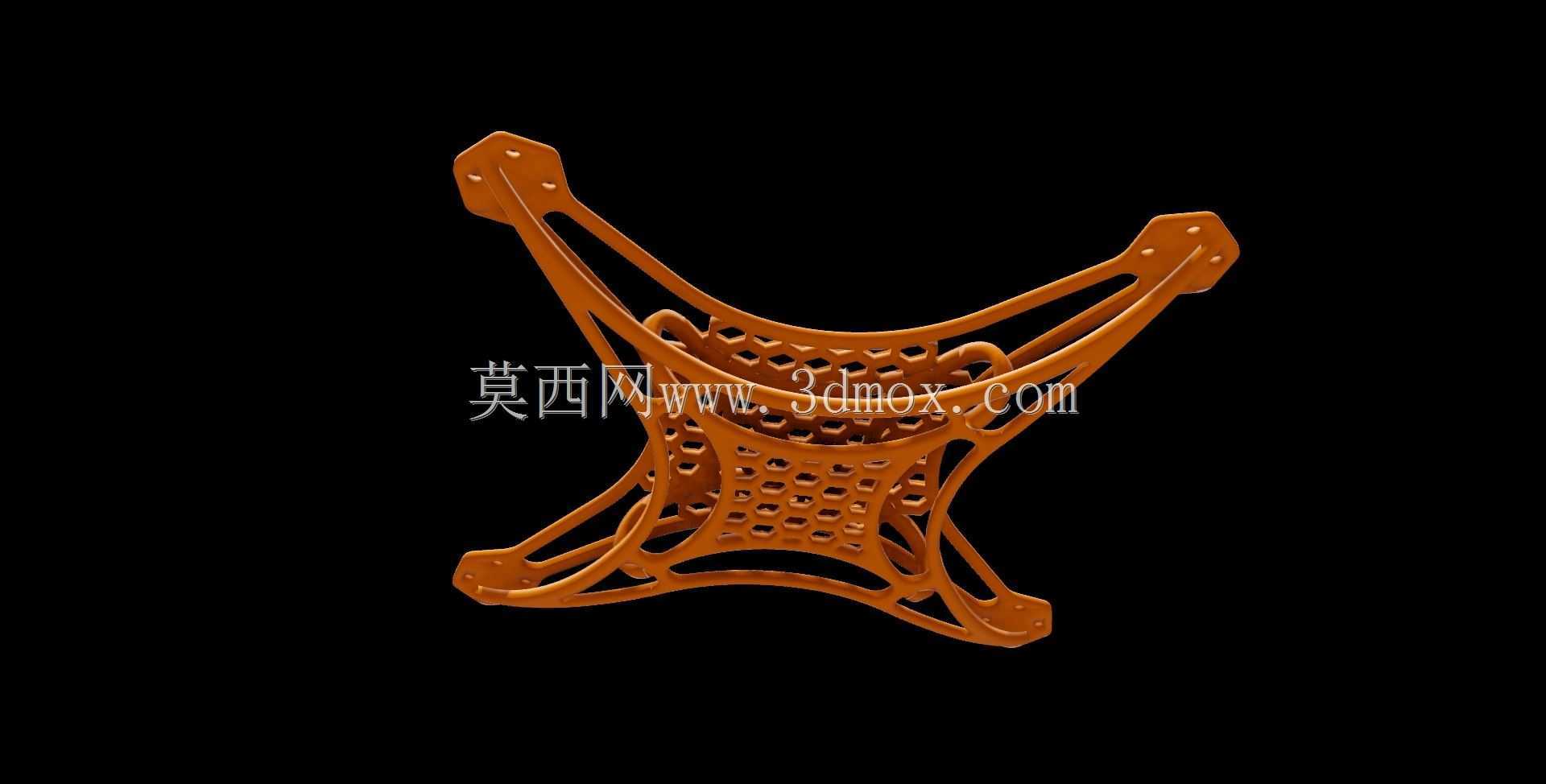

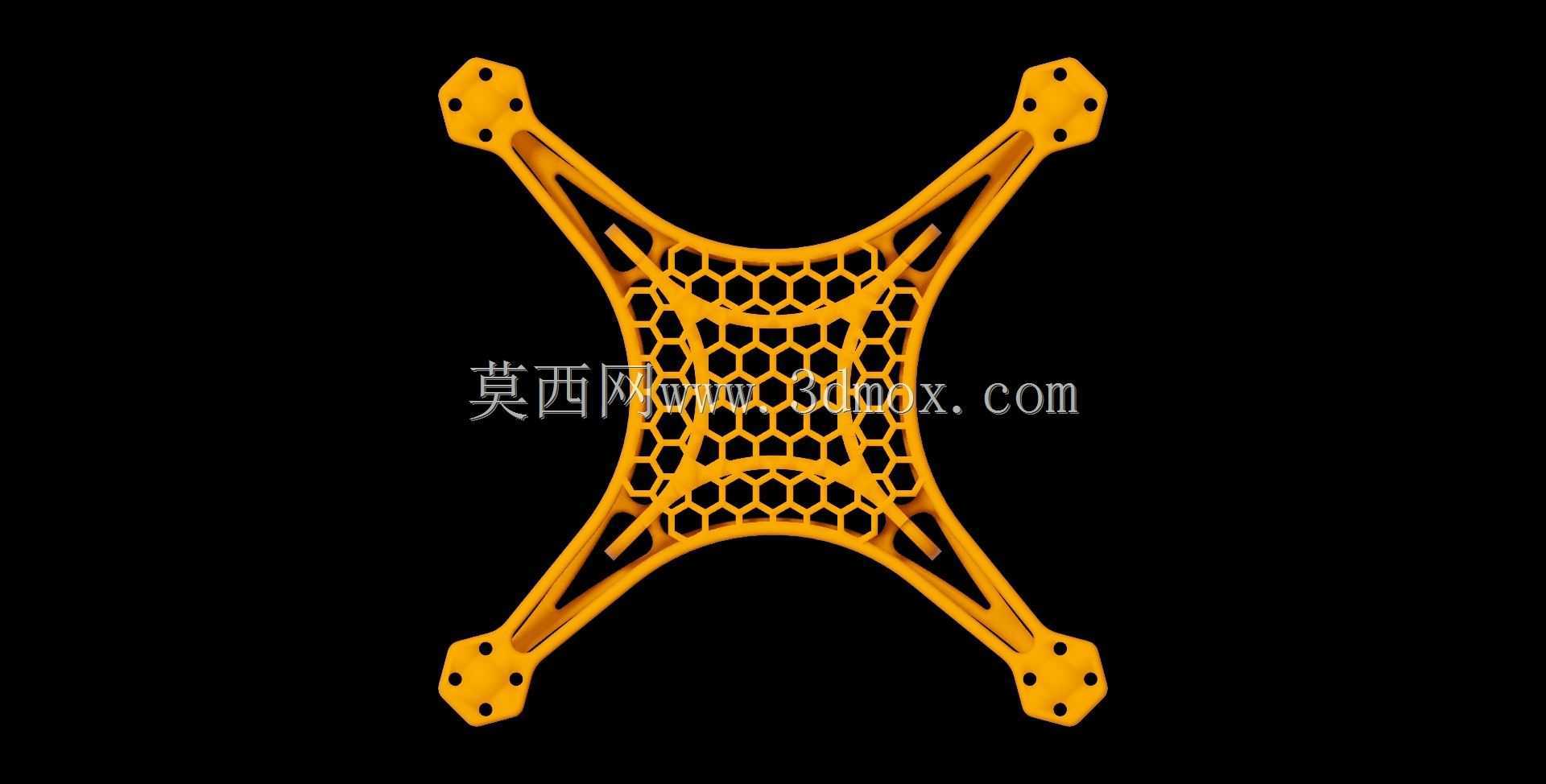

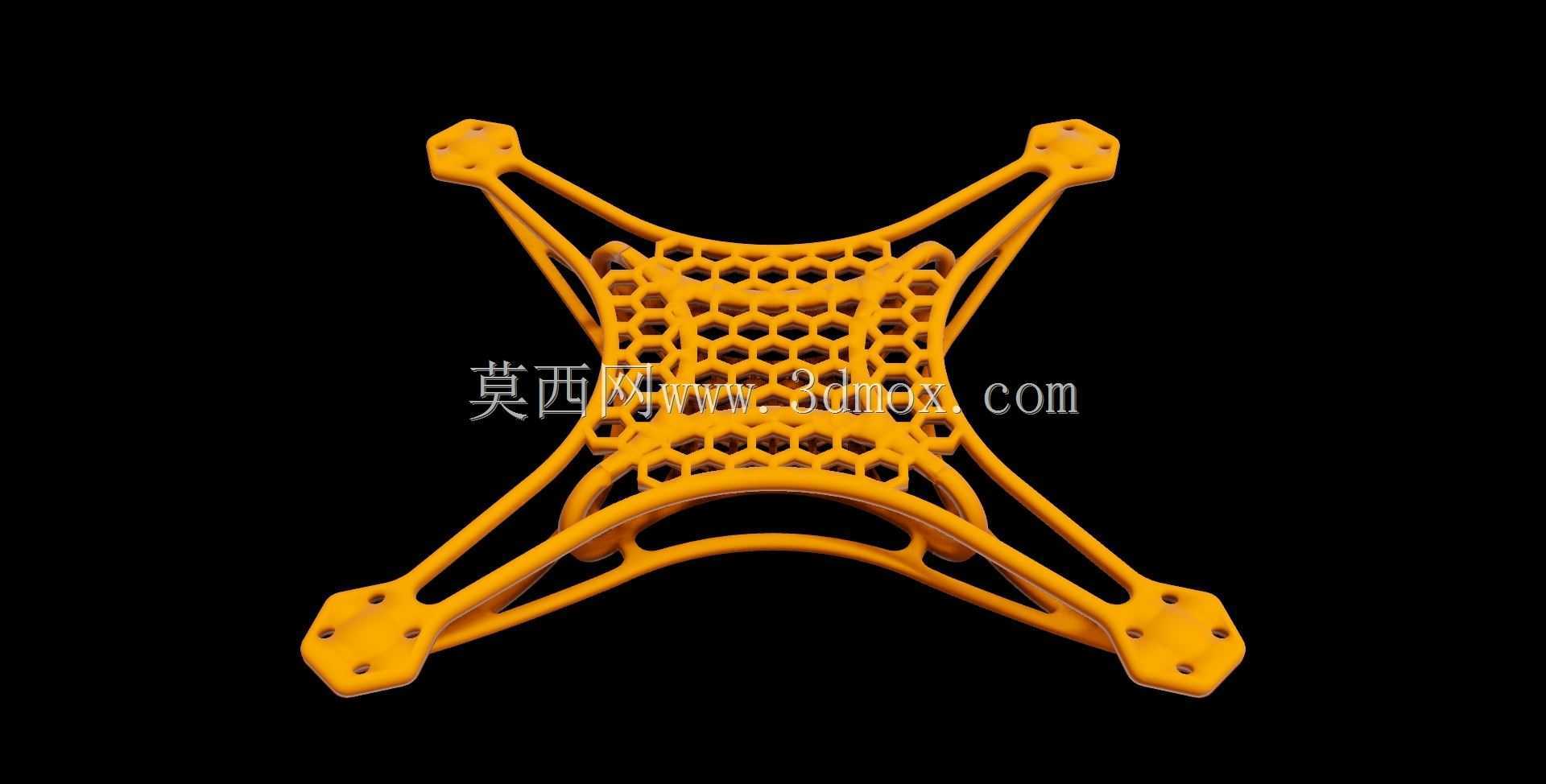

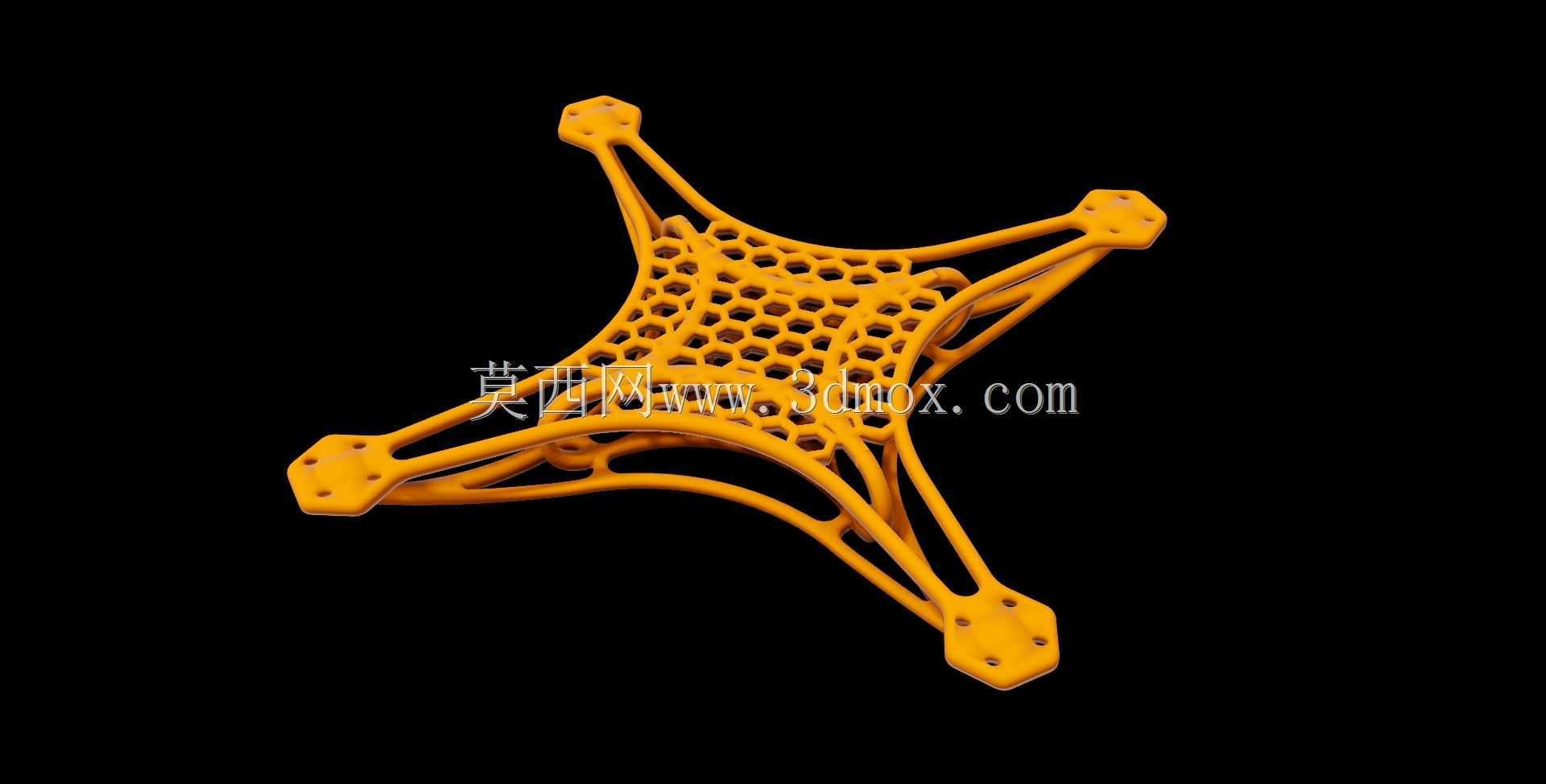

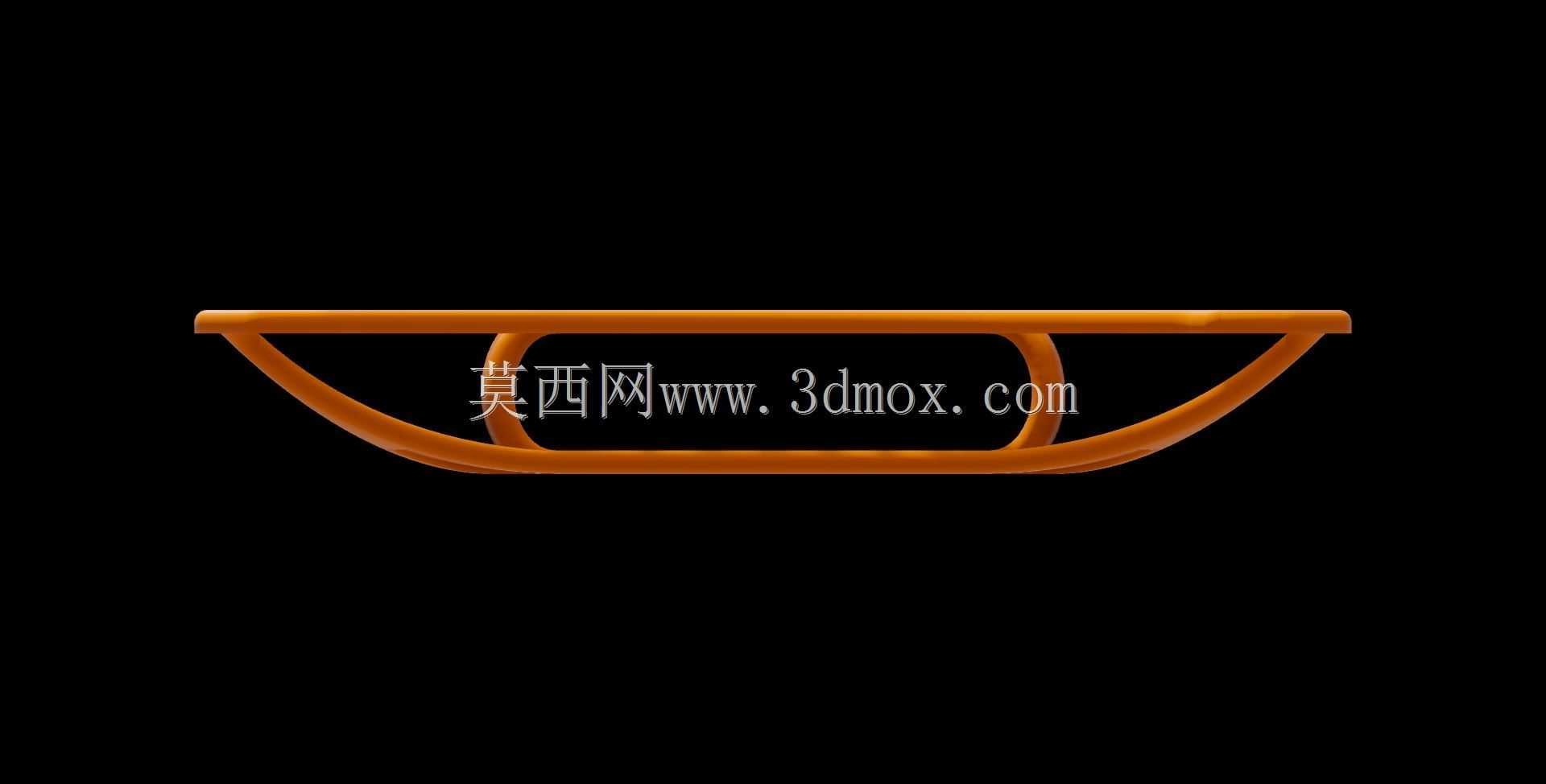

这款四旋翼机架采用仿生蜂窝拓扑结构作为核心承载设计，主要面向微型穿越机、室内航拍无人机的装机需求，适配小尺寸无刷动力套装的安装布局。从实际装机场景来看，这类机架多用于室内竞速练习、狭小空间巡检作业、教学实验类无人机搭建，相比传统实心板架，镂空蜂窝结构在同等载荷下能大幅降低自身重量，提升飞行续航时长与机动响应速度。设计阶段优先考虑了动力组件的安装边界，四个机臂末端预留的安装孔位完全匹配主流微型电机的孔距标准，孔位周边做了局部加厚处理，避免飞行过程中电机震动导致臂端开裂，同时机臂的弧度走向经过受力优化，将电机运转产生的震动通过弧形筋条传导至中心承载区，降低飞控模块受到的高频震动干扰。中心区域的蜂窝网格并非均匀排布，靠近飞控、电池安装位的网格密度更高，承载筋条宽度更大，能够承接电池、电调等核心部件的重量，外围区域网格逐步放大，在保证结构强度的前提下尽可能削减非必要的材料用量，兼顾刚性与轻量化需求。机架整体采用一体化成型思路，没有额外的拼接装配结构，减少了组装过程中的连接紧固件数量，也避免了拼接位松动带来的飞行安全隐患。机臂与中心框架的过渡区域做了大圆弧过渡处理，消除了直角位置的应力集中问题，在发生轻微碰撞时，弧形结构能够分散冲击力，降低机架断裂的概率。从安装尺寸来看，机架对角电机孔位间距适配2-3寸螺旋桨的动力套装，中心区域预留的安装空间能够容纳常规微型飞控、迷你电调与小容量锂电池，底部预留的摄像头安装位可适配微型FPV摄像头，满足第一视角飞行的装机需求。结构设计上充分考虑了3D打印制造的工艺特性，所有镂空网格的壁厚保持均匀，没有大角度悬空结构，打印过程中无需添加过多支撑，成型后表面处理工作量小，打印完成后仅需简单去除少量支撑毛刺即可直接用于装机。日常使用中，这类轻量化机架在碰到室内障碍物、轻微坠机时，蜂窝结构能够通过微小的弹性形变吸收部分冲击能量，相比实心刚性机架更不容易出现不可逆的结构损坏，同时镂空结构也能提升飞行过程中的空气流通性，帮助电调、电机工作时产生的热量快速散出，避免长时间飞行导致的动力部件过热问题。
