气动换挡薄型双速齿轮传动装置

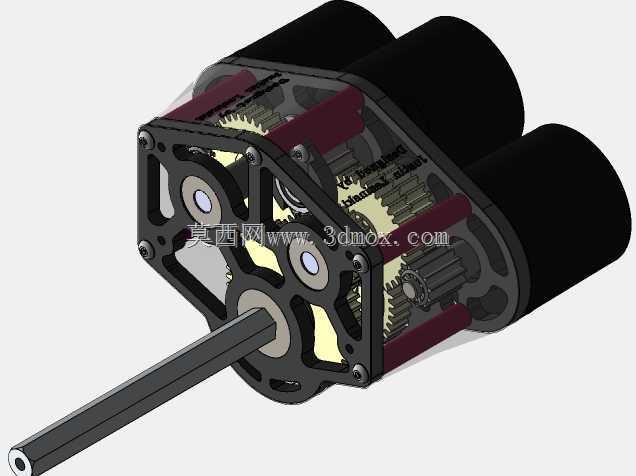

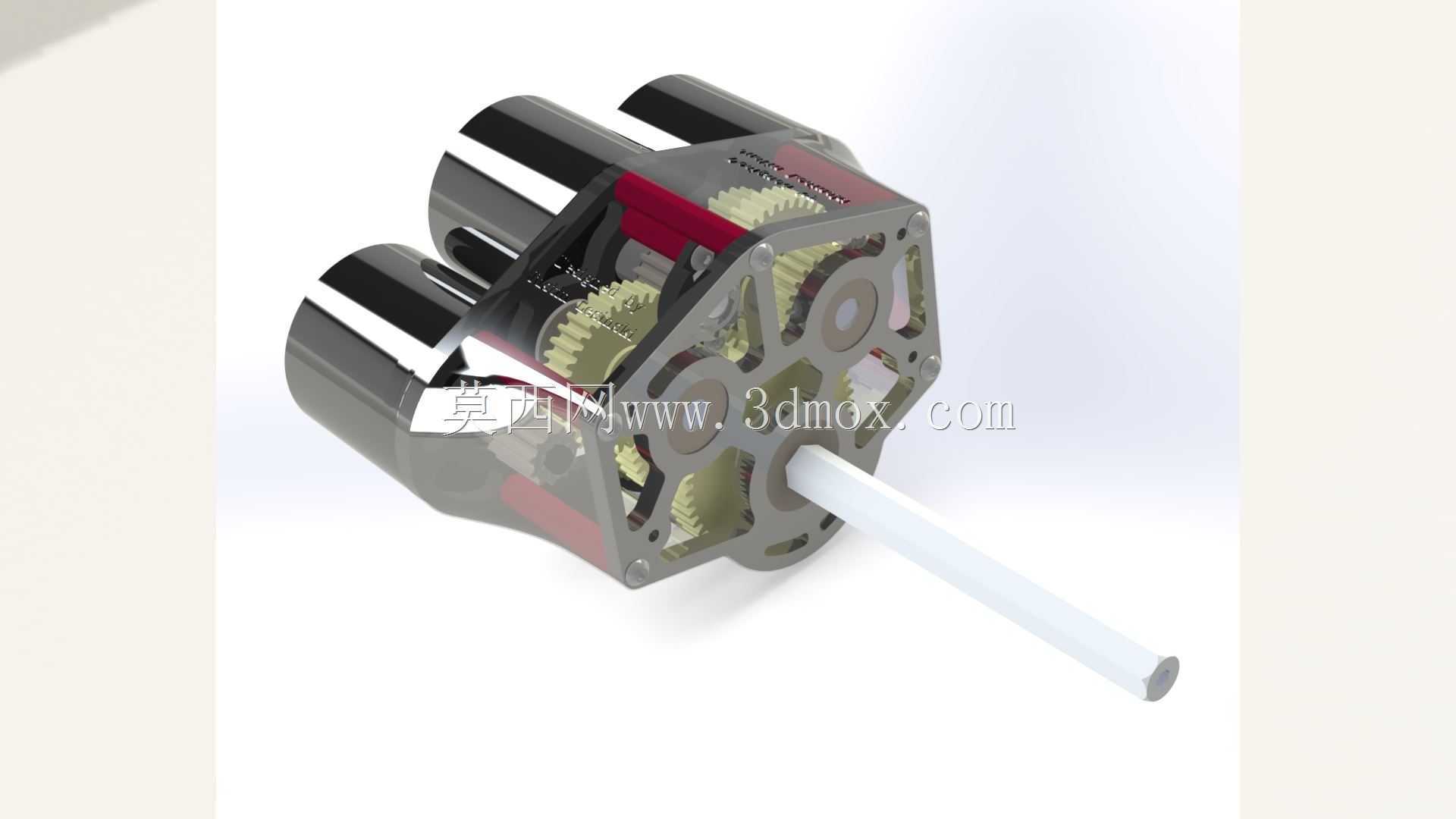

这款薄型齿轮传动装置采用紧凑化布局设计，整体壳体采用多边形镂空结构，在保证壳体结构刚度的前提下，最大限度削减了非受力区域的材料冗余，适配安装空间受限的小型动力传输场景。装置集成气动换挡执行机构，可在两组预设传动比之间完成快速切换，切换过程通过气动元件驱动换挡拨叉，实现对应齿轮副的啮合与脱开，无需额外布置复杂的外部换挡操纵结构，适配需要在两种输出转速、扭矩区间切换的动力传输工况。从结构设计逻辑来看，该装置采用输入侧多轴并行、输出侧单轴集中输出的布局，将换挡机构与齿轮传动组完全集成在同一壳体内，省去了传统分体式变速箱的连接法兰与过渡轴段，整体轴向尺寸较同功率等级的常规双速变速箱压缩近40%，能够直接嵌入到小型移动平台、模块化动力单元的紧凑安装空间内，安装边界可适配多种标准安装孔位布局，无需对配套设备的安装基座做大规模改造。齿轮副采用直齿圆柱齿轮啮合形式，加工与装配难度低，传动效率高，适合中低负载下的频繁启停与换挡工况，壳体上的镂空结构除减重外，还可作为齿轮啮合过程的散热通道，配合内部润滑脂的流动，能够在连续运转工况下将壳体内的温升控制在合理区间，避免润滑脂高温失效。在实际应用场景中，这类薄型双速齿轮箱可配套小型模块化动力单元，用于需要兼顾低速大扭矩输出与高速小扭矩巡航的作业场景，比如小型巡检移动平台、轻型作业机械手的动力传输环节，低速挡位可提供足够的输出扭矩克服起步或作业阻力，高速挡位可满足快速移动的转速需求，气动换挡的响应速度快，控制逻辑简单，可直接接入常规气动控制系统，无需额外配置复杂的电控换挡单元。设计过程中充分考虑了模块化适配需求，输入侧的多轴接口可适配不同规格的动力输入源，输出轴采用标准光轴输出形式，可根据实际安装需求搭配联轴器、带轮等不同传动连接件，壳体的安装孔位采用对称布局，支持多角度安装固定，能够适配不同设备的安装姿态需求，无需额外设计转接安装板。内部齿轮组的支撑采用集成式轴承座结构，轴承座与壳体一体化设计，减少了装配环节的累积误差，同时提升了齿轮啮合的同轴度精度，降低运转过程中的齿轮噪音与磨损速度，延长装置的整体使用寿命。
