车载嵌入式三联仪表安装基座结构设计

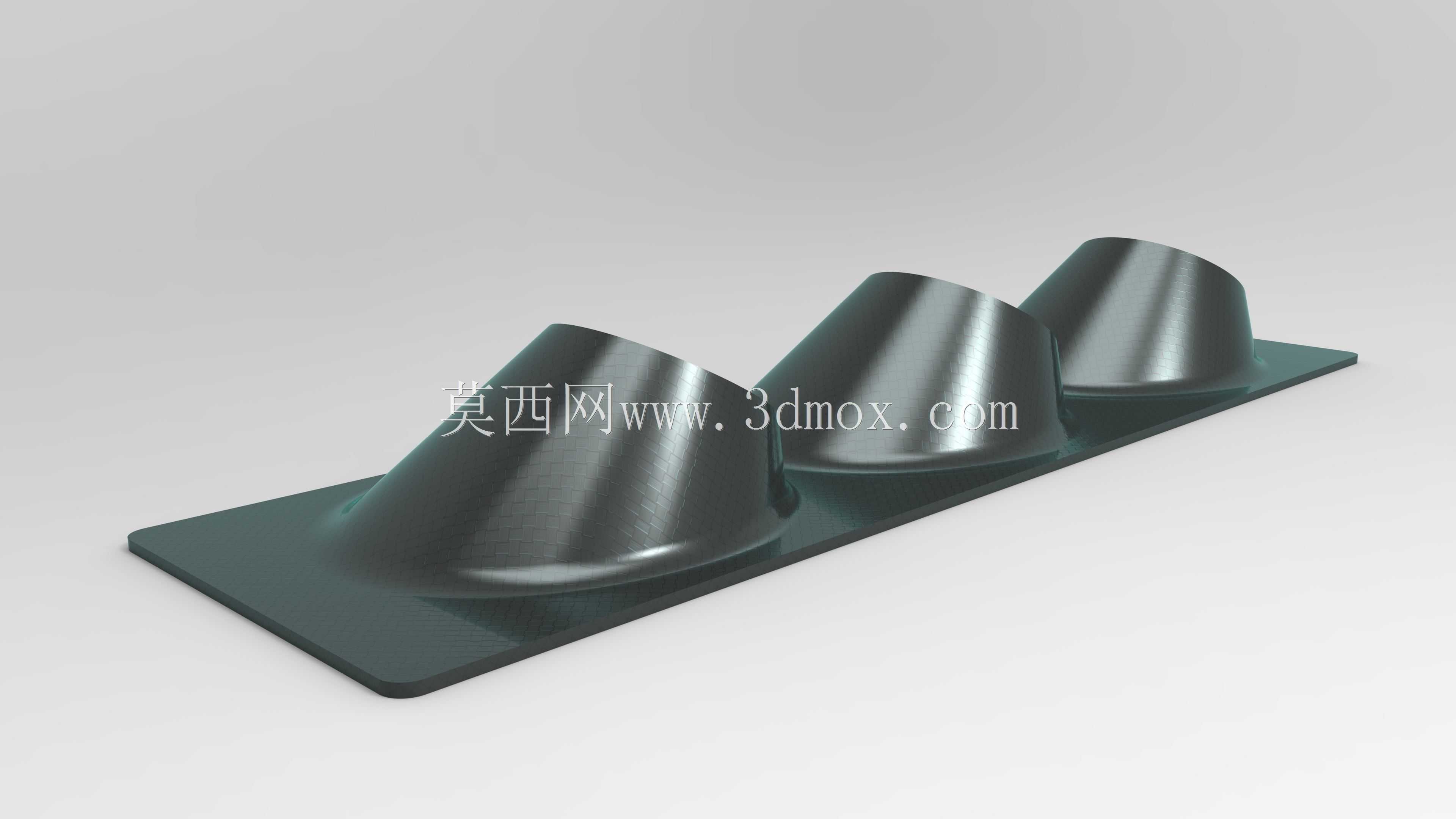

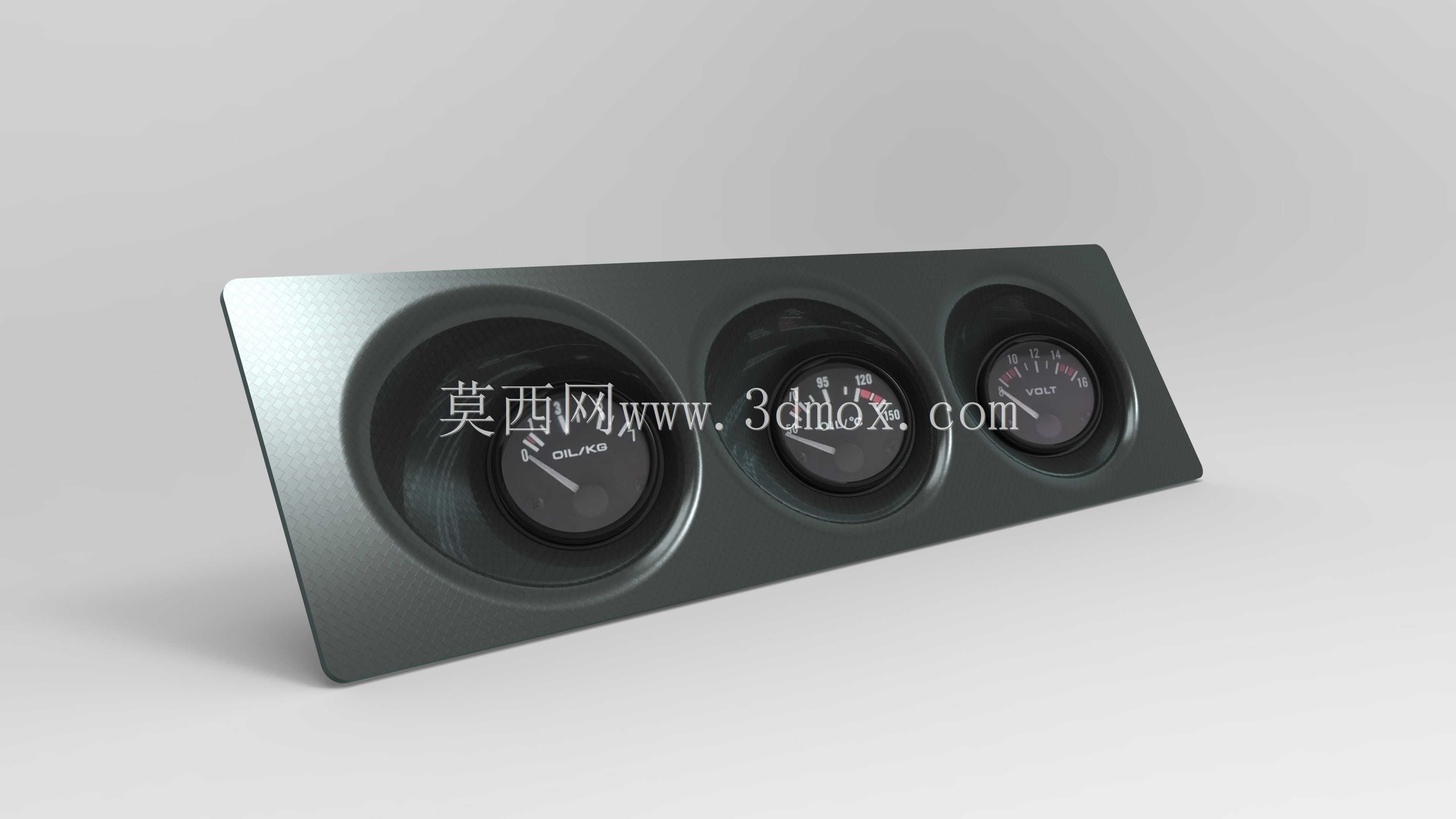

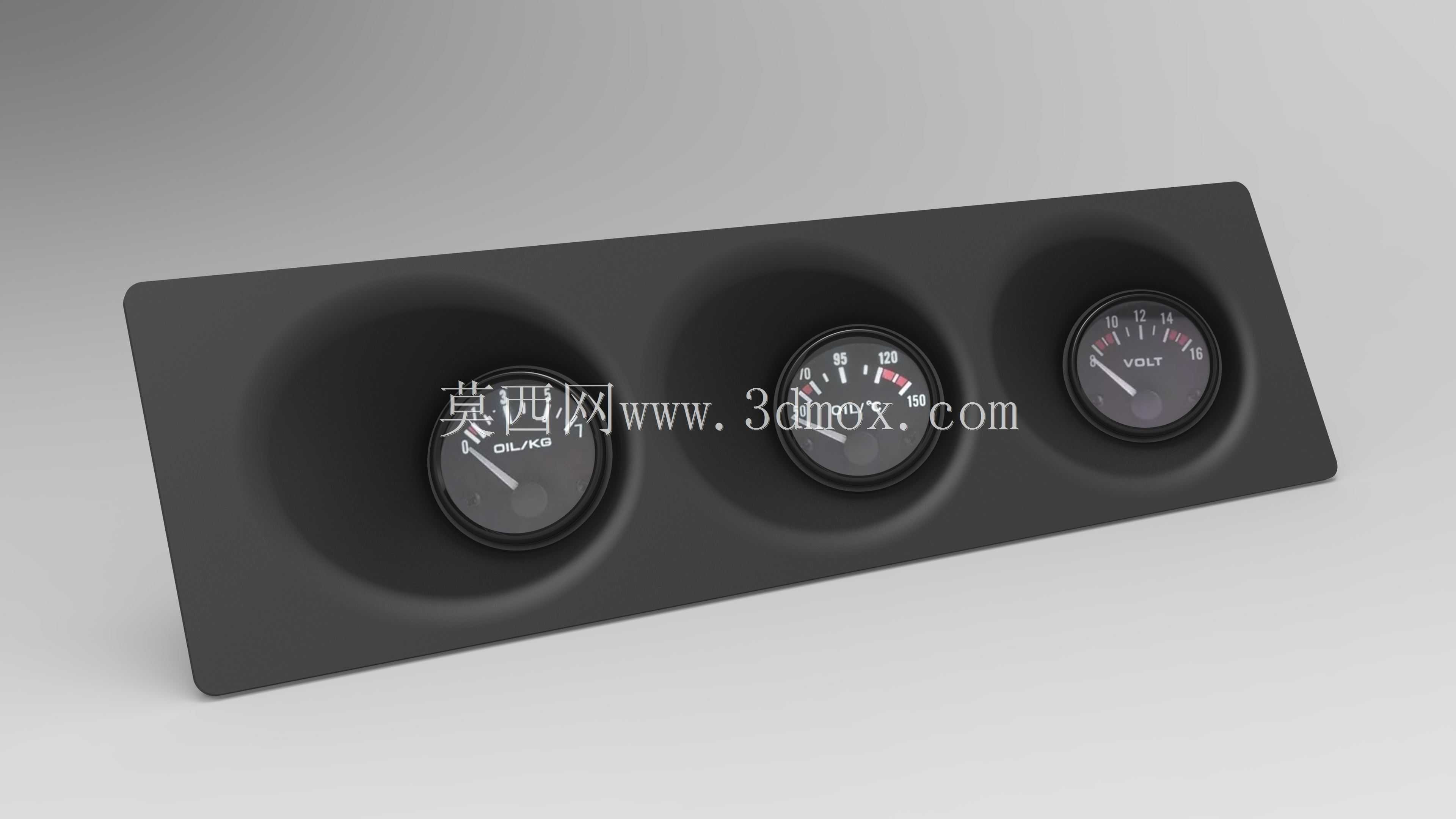

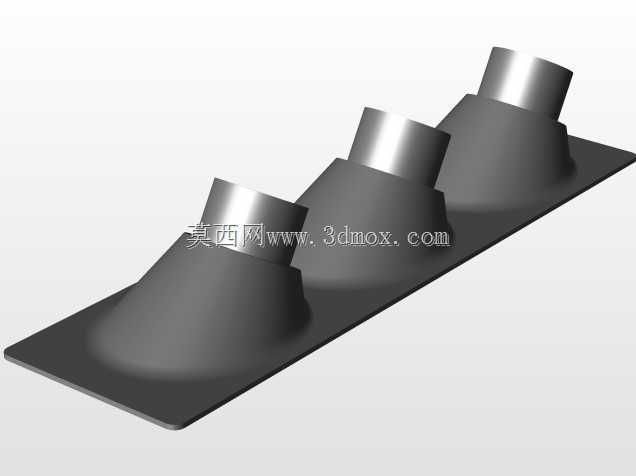

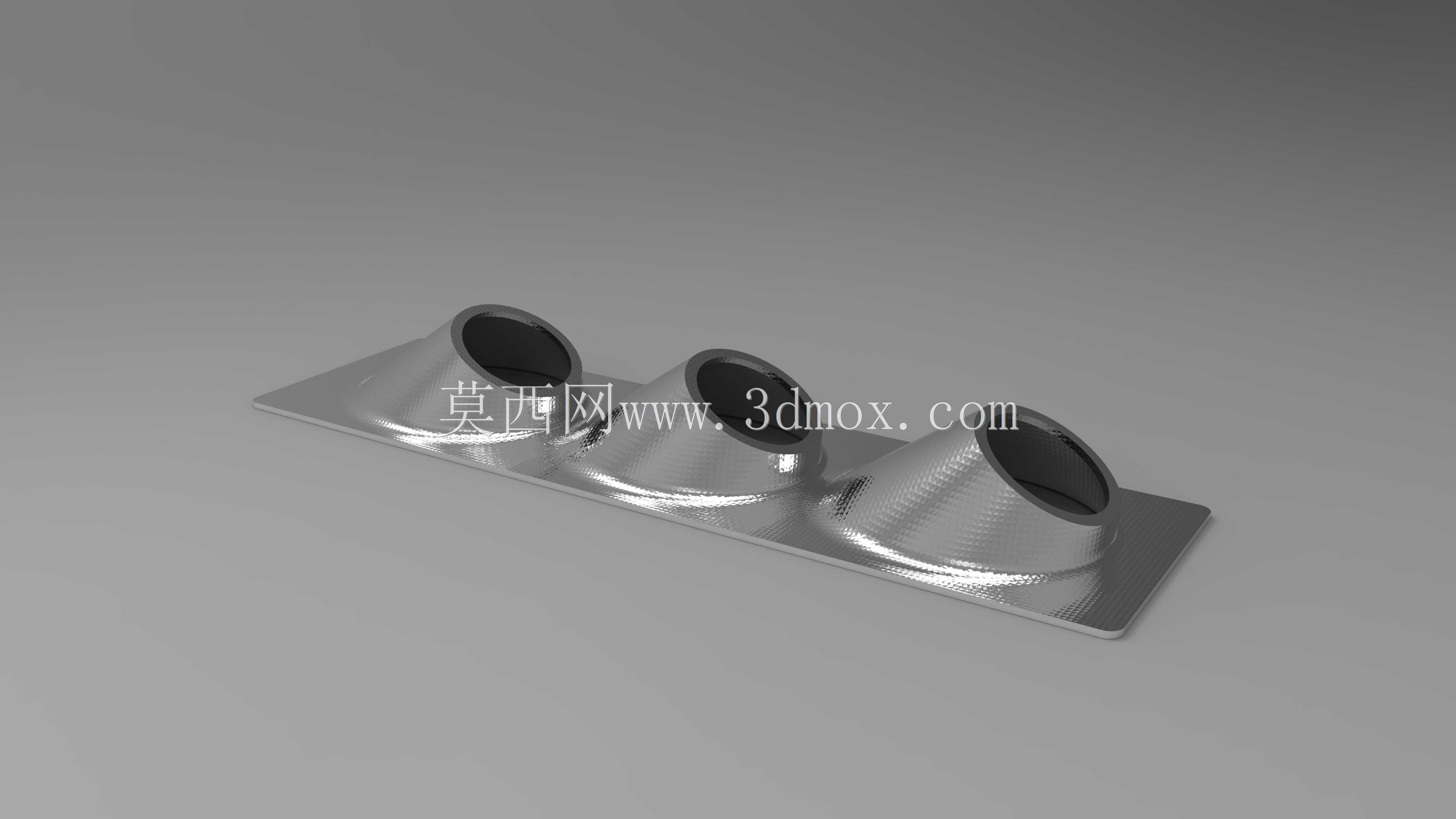

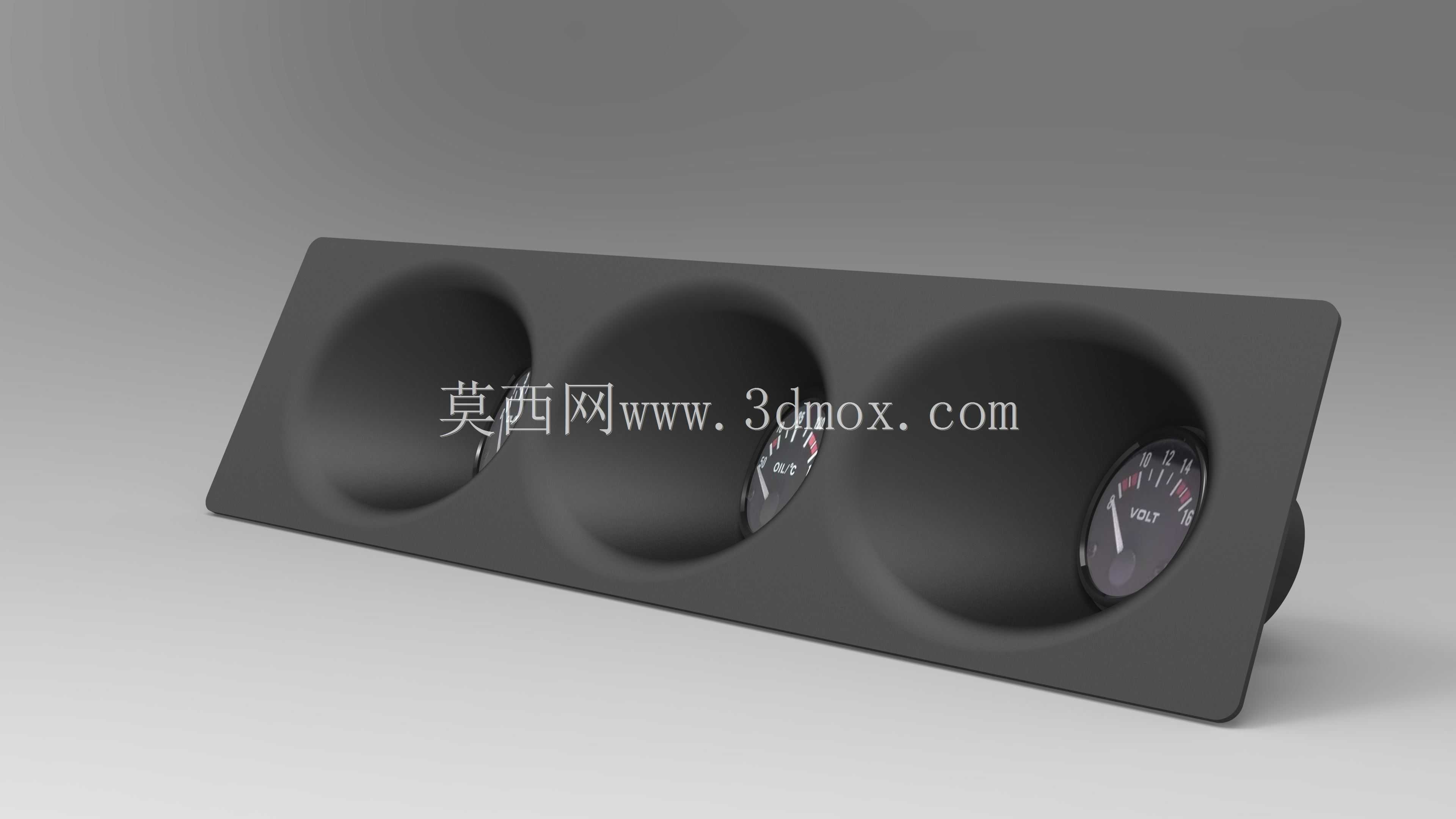

这款三联仪表安装基座主要面向乘用车主控台改装、赛车仪表加装、特种作业车辆工况监测拓展场景使用，日常装车时可同时容纳三块独立圆形仪表，分别对应机油压力、涡轮压力、水温这类需要实时读取的车辆运行参数，解决原厂仪表位不足、额外加装仪表零散布置的问题。从结构设计逻辑来看，基座采用一体化斜置面板造型，面板倾斜角度经过反复校核，匹配主流乘用车主控台上方的安装视野范围，驾驶员在正常驾驶坐姿下无需大幅偏移视线即可清晰读取三块仪表的数值，避免视线长时间偏离行驶路线带来的安全隐患。三个仪表安装位采用等距排布设计，每个安装位都预留了标准圆形仪表的卡接台阶与走线缺口，适配市面通用的52mm直径改装仪表，安装时无需额外对基座进行切削打磨，仪表卡入后通过背部自带的固定锁环即可完成锁紧，不会出现行车过程中仪表松脱晃动的情况。基座背部设计有贴合中控台面型的贴合边，安装时可根据不同车型的中控台曲面搭配双面胶或者固定支架完成固定，整体安装边界控制在横向长度不超过280mm、纵向深度不超过80mm的范围内，不会遮挡中控台上的空调出风口、功能按键，也不会干扰前挡风玻璃的除雾气流走向。面板表面做了细微的纹理处理，避免强光照射下产生反光倒影干扰仪表读数，三个仪表位周围做了下沉式的环形遮光边，即使在夏季正午阳光直射的情况下，也能减少仪表表盘的反光，保证读数清晰。基座的壁厚控制在2.5mm，既保证了整体结构强度，在车辆长期行驶产生持续振动的工况下不会出现共振异响，也不会因为壁厚过大导致整体重量超标，增加中控台的承载负担。走线位置设计在基座背部的下沿，仪表的连接线束可以顺着中控台缝隙隐藏布置，不会在驾驶舱内露出杂乱的线束，保持内饰整体的整洁度。在实际改装应用中，这款基座既可以用于民用性能车的改装升级，也可以适配越野车辆、场地赛车的多参数监测需求，三个独立仪表位可以根据使用者的实际需求灵活搭配不同功能的监测仪表，不需要对基座结构做额外修改，通用性较强。
