Creo参数化三维文本建模与设计意图呈现方法

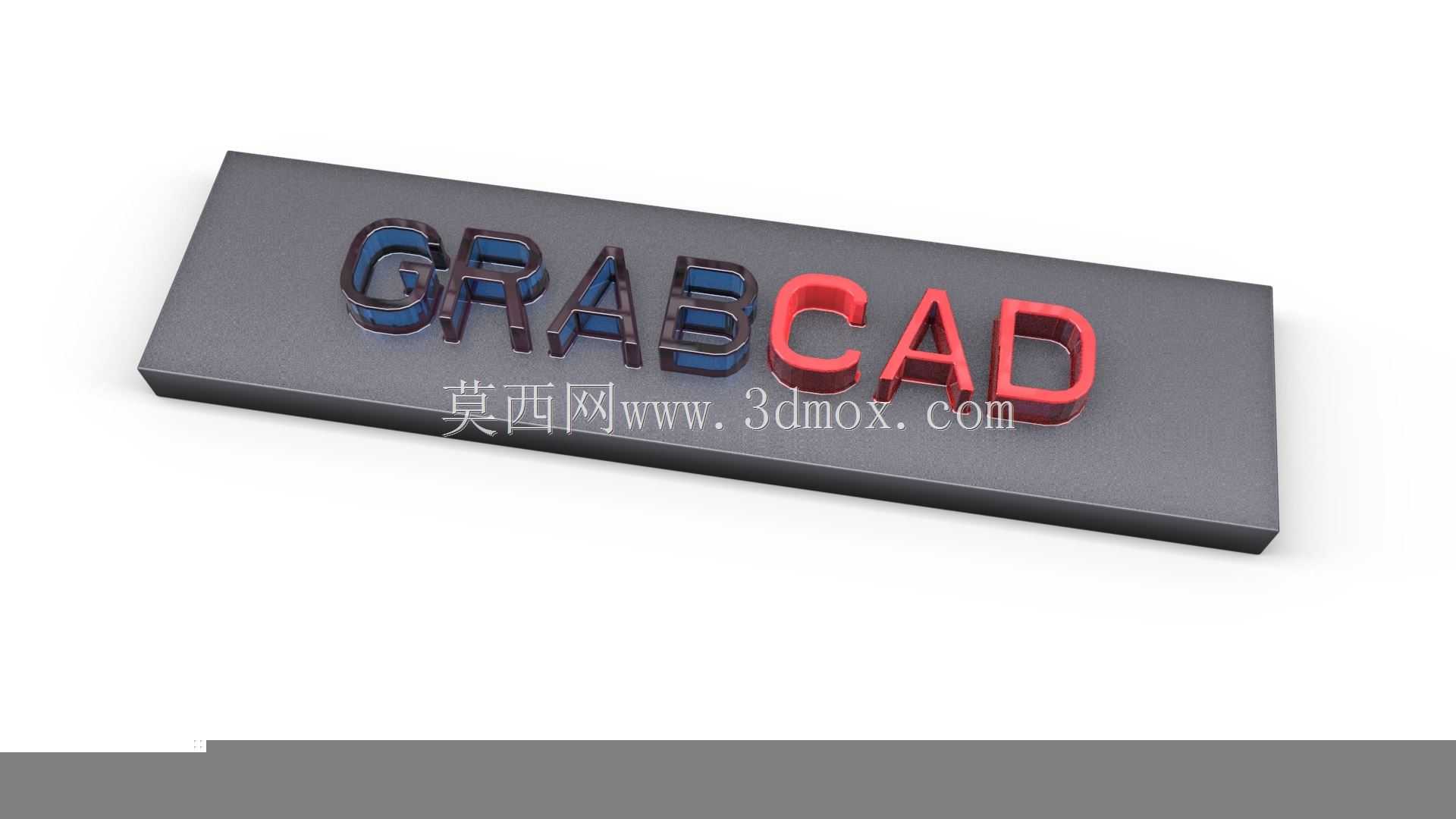

　　在机械结构设计场景中，三维文本特征的应用覆盖了从零部件标识、装配对位标记到设备操作提示的多个环节，小到单个紧固件的规格标注，大到整机外壳的品牌标识、操作面板的功能分区提示，都需要通过可控的三维文本特征来实现。很多一线结构工程师在实际建模过程中都遇到过类似问题：当产品型号迭代需要修改标识文本、或是不同批次零部件需要更换标注内容时，传统的拉伸切除文本方式需要重新绘制草图、重新定义特征参数，甚至会因为草图参照丢失导致后续特征报错，严重影响设计迭代效率。参数化三维文本的建模逻辑，核心是把文本内容、文本深度、放置位置、文本轮廓与基体的贴合关系全部纳入参数控制体系，不需要反复进入草图环境修改轮廓，只需要调整对应参数就能完成文本内容与形态的更新，同时能保证文本特征与基体特征的关联关系稳定，不会因为基体尺寸微调出现文本错位、特征失败的问题。从设计思路层面来说，搭建参数化三维文本特征首先要确定文本的放置基准，这个基准不能随意选择模型上的临时曲面，而是要关联到模型的核心设计基准面，比如零部件的安装基准面、对称中心面，这样当模型整体尺寸按照参数调整时，文本的放置位置会跟随基准面自动更新，始终保持在设计要求的标识区域内。其次是文本的轮廓控制，常规的文本拉伸容易出现尖角、薄壁结构，在后续注塑、钣金冲压或者机加工环节会出现工艺缺陷，参数化设置时需要提前给文本轮廓添加合理的圆角过渡，把圆角半径和文本的拉伸深度做关联，当文本深度根据工艺要求调整时，圆角大小会自动匹配，避免出现应力集中或者加工壁厚不均的问题。从实际应用的边界条件来看，三维文本的拉伸深度需要匹配不同的加工工艺要求：如果是机加工金属零部件上的标识，文本深度一般控制在0.2-0.5mm，既要保证标识清晰可辨，又不能因为深度过大影响零部件的结构强度；如果是注塑件表面的文本，需要考虑脱模斜度的参数关联，把文本的侧面斜度和整体脱模角度做参数绑定，避免脱模时文本特征出现拉伤；如果是钣金件上的压印文本，需要把文本深度和钣金材料厚度做参数关联，保证压印后不会出现材料开裂或者背面凸起影响装配的问题。很多工程师在建模时容易忽略文本特征与周边结构的安全距离，参数化设计过程中可以把文本的外轮廓边界和周边安装孔、装配棱边的距离设置为检测参数，

　　当参数调整导致距离小于最小工艺安全值时，特征会自动提示干涉风险，从建模环节就规避后续生产中的问题。设计意图的呈现，本质是让其他接手模型的工程师或者工艺人员，能够通过参数关系直接读懂文本特征的设计逻辑：哪些参数是可以根据需求调整的，哪些参数是和工艺要求绑定不能随意修改的，文本的位置为什么选在这个区域，对应的是生产环节的哪个标识要求，而不是看到一堆零散的拉伸特征需要逐个去排查参照。比如在做手持类工具的外壳标识时，文本的放置位置需要匹配人手握持的避空区域，参数设置时可以把文本的位置边界和握持区域的轮廓做关联，当外壳的握持曲面根据人机工程要求调整弧度时，文本会自动移动到不被手部遮挡的区域，不需要手动反复调整位置。在做装配体的对位标记时，

　　参数化文本可以和装配对位的特征做关联，比如两个配合件上的对位三角标记旁边的文本注释，会跟随对位特征的位置自动更新，保证装配时标识和对位结构始终对齐，不会出现标识错位导致装配人员看错对位标记的问题。从建模的特征顺序来说，三维文本特征不能放在模型树的过于靠前的位置，避免后续的抽壳、圆角、阵列特征把文本特征覆盖或者破坏，应该在基体的主要结构特征全部完成、工艺参数基本确定后，再添加参数化文本特征，同时把文本特征的参照全部关联到已经稳定的基准或者最终成型面上，减少特征父子关系混乱导致的报错概率。另外，参数化文本的字体选择也需要纳入参数控制体系，不同的应用场景对应不同的字体要求：设备上的安全警示文本需要选择笔画粗细均匀、识别度高的无衬线字体，

　　而品牌标识文本需要符合品牌的视觉规范，参数设置时可以把字体选项做成可选参数，根据不同的应用场景快速切换，不需要重新定义文本特征。在实际的生产环节中，三维文本特征的参数化控制还能直接对接后续的数控加工或者3D打印流程，当文本内容更新时，加工路径会自动跟随特征更新，不需要重新编程，大幅缩短从设计调整到生产落地的周期。很多刚接触参数化建模的工程师会觉得文本特征是不重要的细节，实际上在批量生产过程中，标识错误、位置偏移、工艺性差导致的不良品占比并不低，通过参数化的方式把这些细节要求固化到模型特征里，能从设计源头减少很多不必要的生产问题，也能让整个模型的设计逻辑更清晰，方便团队协作过程中不同岗位的人员快速理解设计要求，减少沟通成本。
