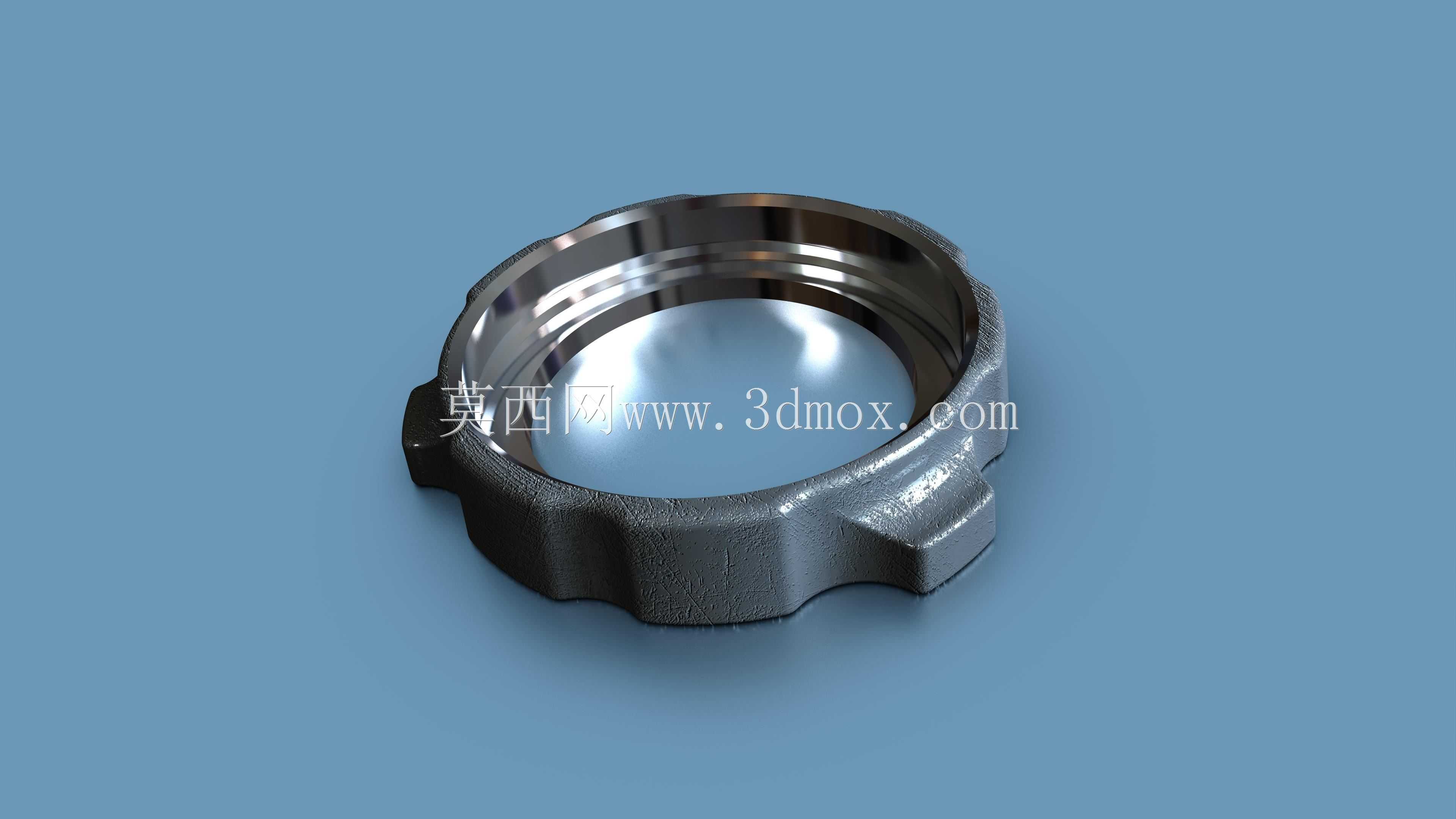

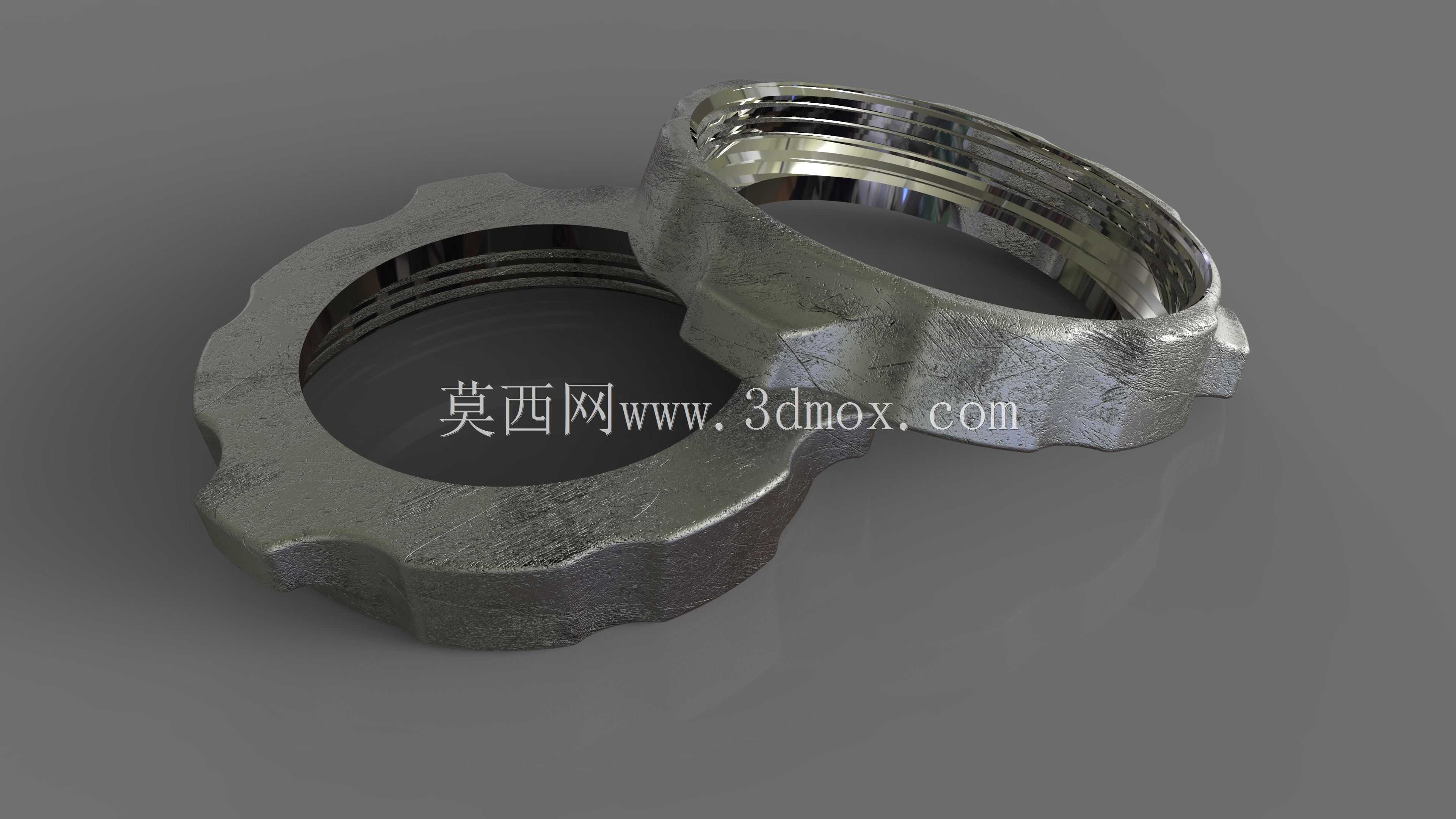

带防滑凸耳金属锁紧螺母结构设计展示

　　这类带外侧防滑凸耳的金属螺母，常应用在需要手动频繁拆装、且对防松有一定要求的管路连接、小型设备舱盖快拆结构、低压流体接驳点位上，区别于标准六角螺母需要配套扳手施力的特性，该结构的外侧凸耳可以直接通过手部捏合完成拧紧与松脱动作，在无需大扭矩锁紧的工况下，能大幅降低拆装的工具依赖，提升日常运维的操作效率。从结构设计逻辑来看，螺母主体采用内螺纹通腔结构，内壁螺纹精度适配对应规格的外螺纹连接件，螺纹段的有效啮合长度经过校核，能够满足额定轴向载荷下的连接强度要求，不会出现螺纹滑牙、啮合不足导致的连接失效问题。外侧的周向凸耳采用等距分布设计，凸耳的外边缘做了圆弧过渡处理，避免手动操作时的锐边割手问题，凸耳的凸起高度经过人体工程学适配，

　　既保证手部捏合时有足够的摩擦力矩，又不会因为凸耳过高导致整体安装占用空间过大，适配紧凑安装位的布局要求。螺母的上端面做了内凹的沉台结构，该沉台可以配套适配密封圈或者密封垫片，在流体管路连接场景下，能够为密封件提供定位容纳空间，避免密封件在拧紧过程中出现移位、挤出现象，保证连接点位的密封可靠性，降低流体渗漏的风险。从安装边界维度考量，该螺母的最大外缘由凸耳顶端构成，安装时需要预留的径向操作空间略大于螺母主体外径，不需要预留扳手的摆动空间，相比同规格标准六角螺母，其所需的安装操作空间更小，适合在设备内部狭窄腔体、密集排布的管路组中使用。零件的表面处理采用了金属质感的硬质表层，既提升了零件本身的防锈耐腐蚀能力，

　　也能在长期手动操作过程中减少表面磨损，避免锈迹粘附在操作人员手部，同时表层的粗糙度经过控制，既不会因为过于光滑导致手动拧紧时打滑，也不会因为粗糙度过高积存油污、灰尘，降低日常清洁的难度。在实际选型应用中，这类螺母通常搭配同材质的外螺纹接头使用，避免不同金属电位差导致的电化学腐蚀问题，其适用的工作温度范围匹配常规工业环境的温域要求，在无强腐蚀、无超大冲击载荷的工况下，能够长期保持稳定的连接性能，不会因为日常的反复拆装出现螺纹磨损过快、结构断裂的问题。设计过程中，凸耳与螺母主体的连接位置做了圆角过渡强化，避免应力集中导致凸耳在施加拧紧力矩时出现断裂，整个零件的壁厚经过载荷校核，在额定拧紧力矩下不会出现主体变形、螺纹失圆的问题，保证多次拆装后的重复使用精度。
