创意行星齿轮结构奖杯摆件设计

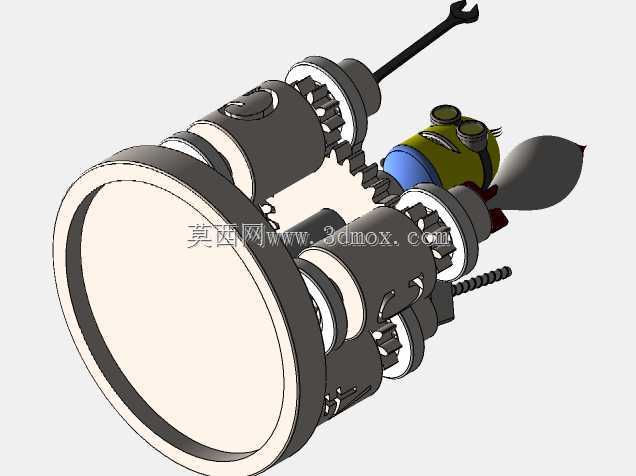

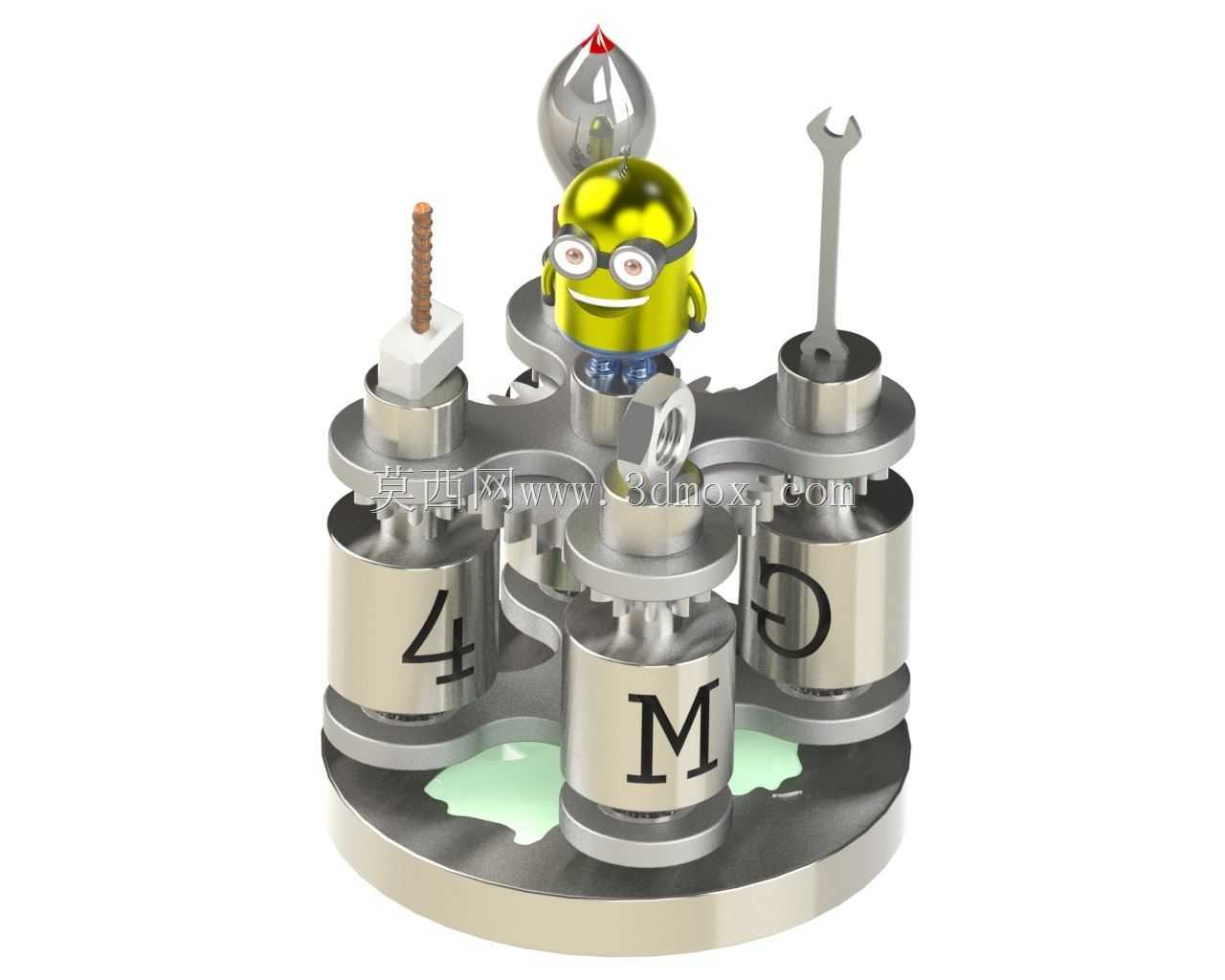

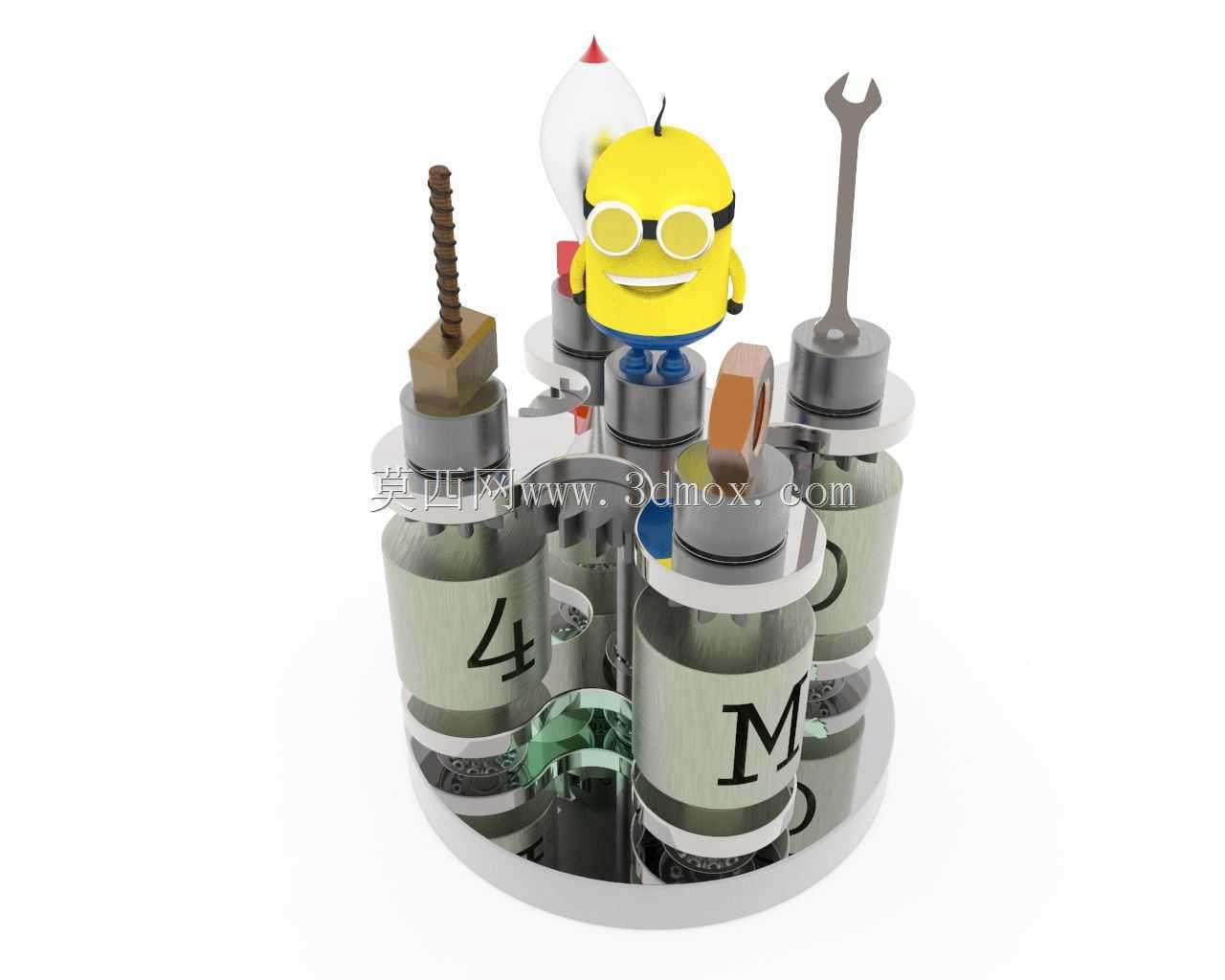

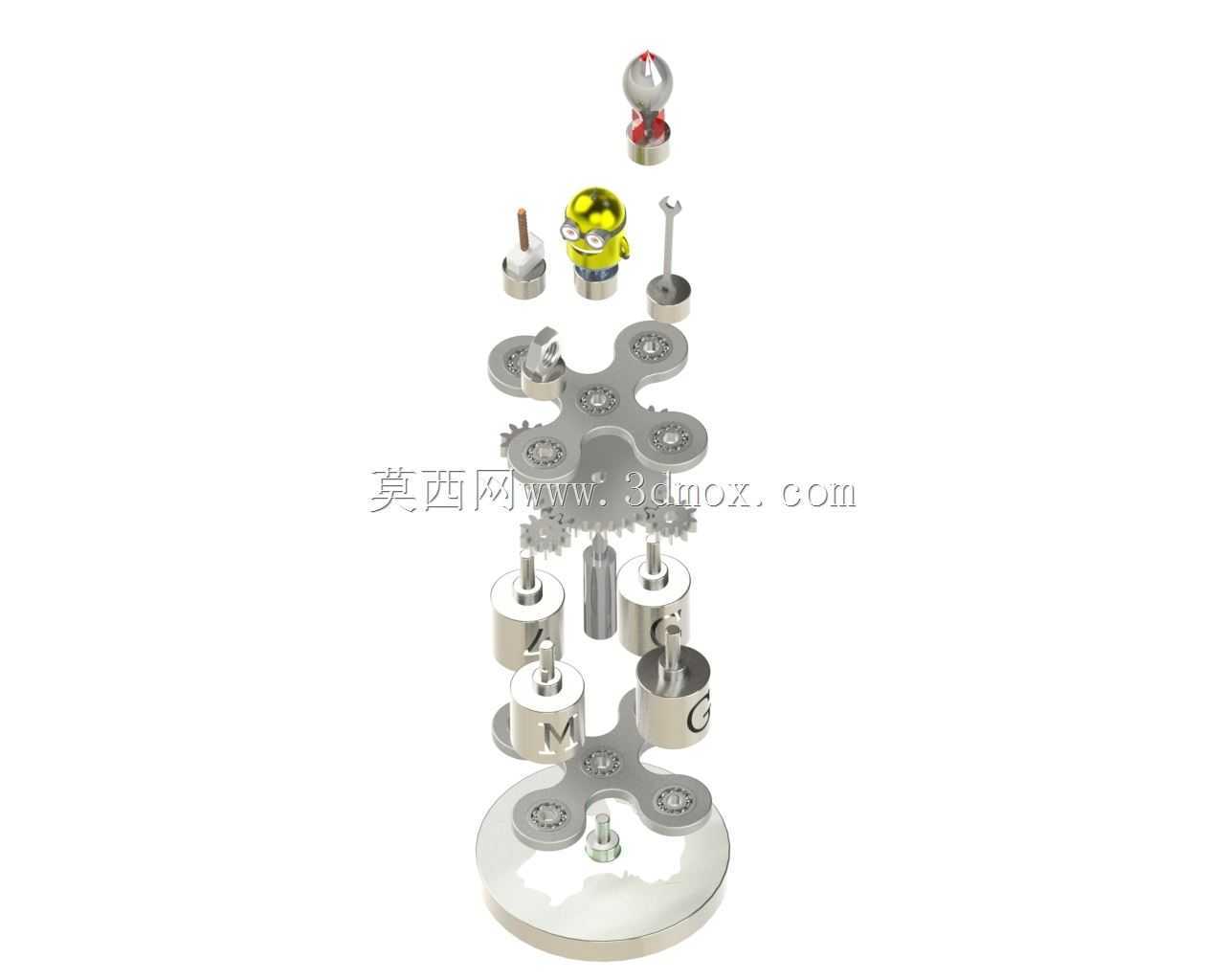

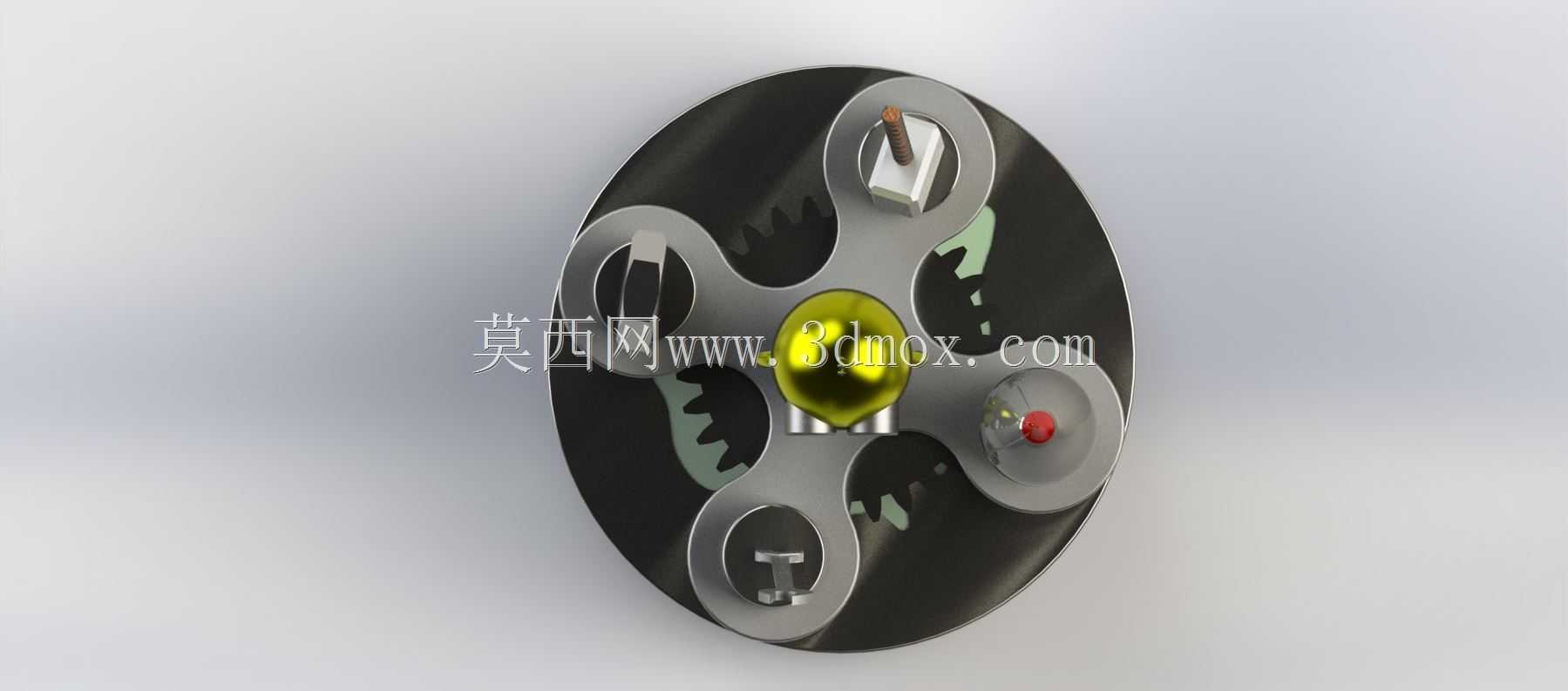

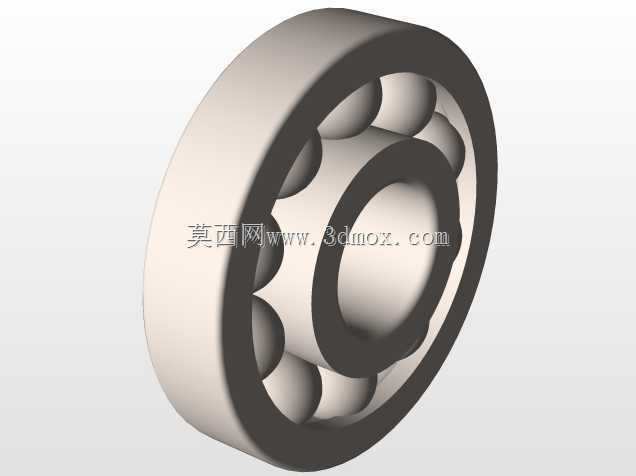

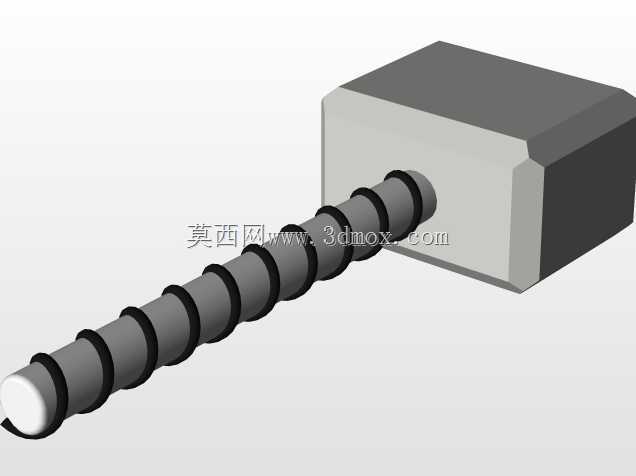

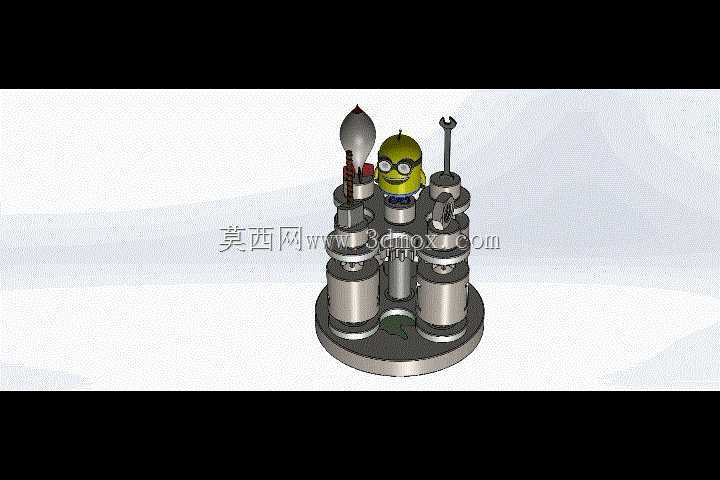

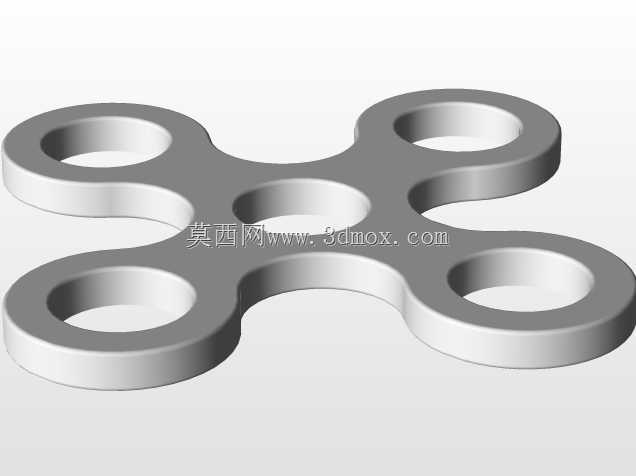

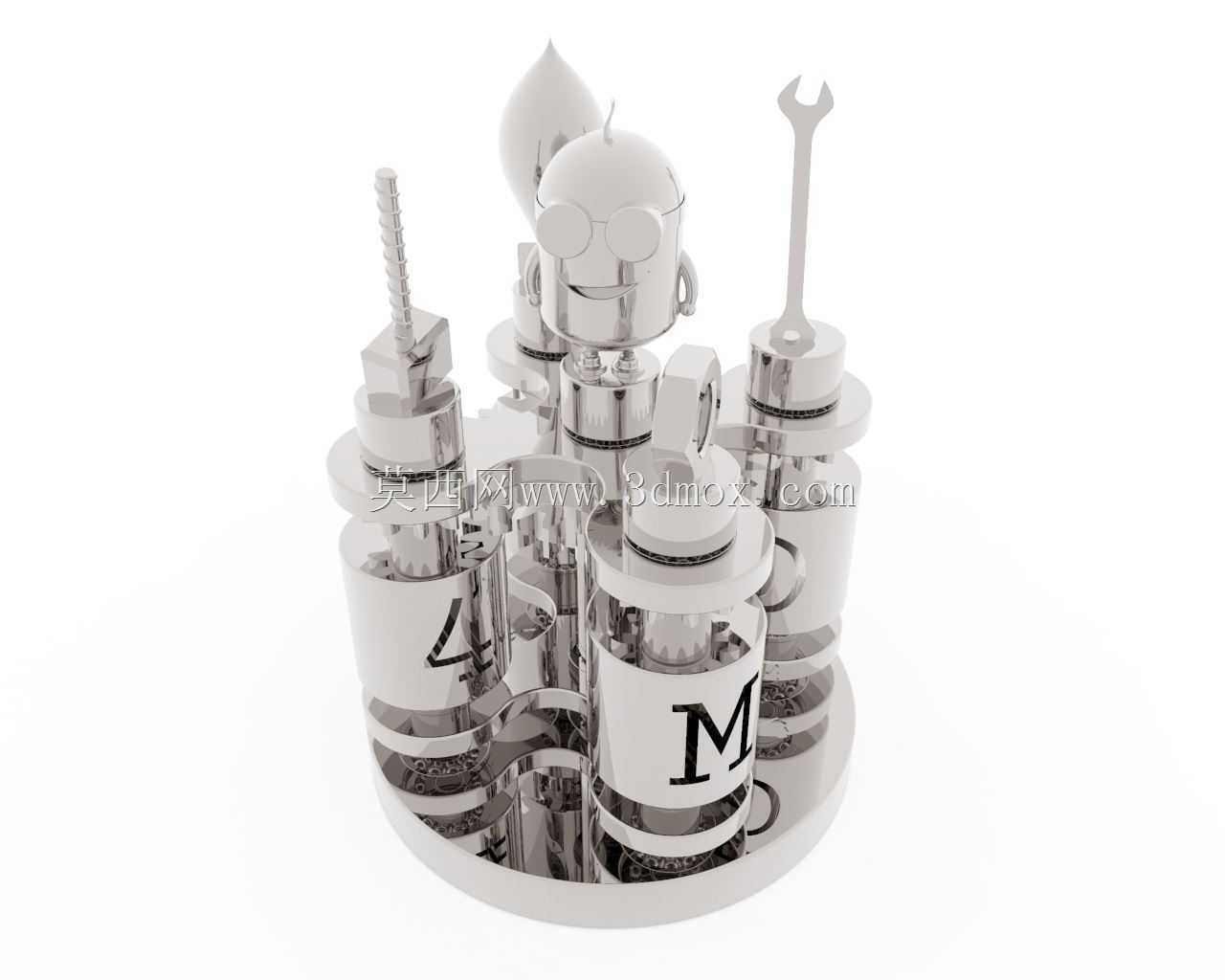

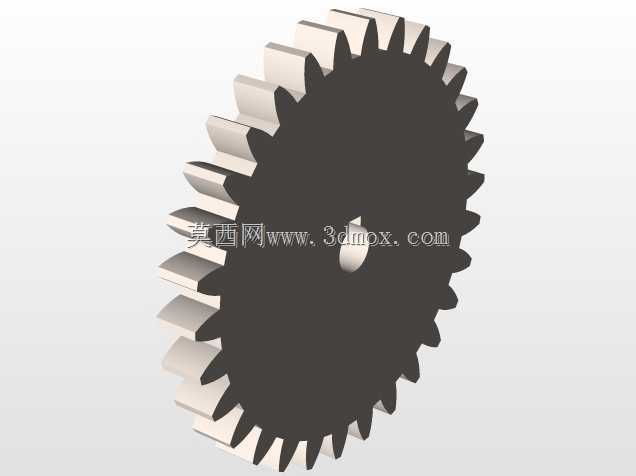

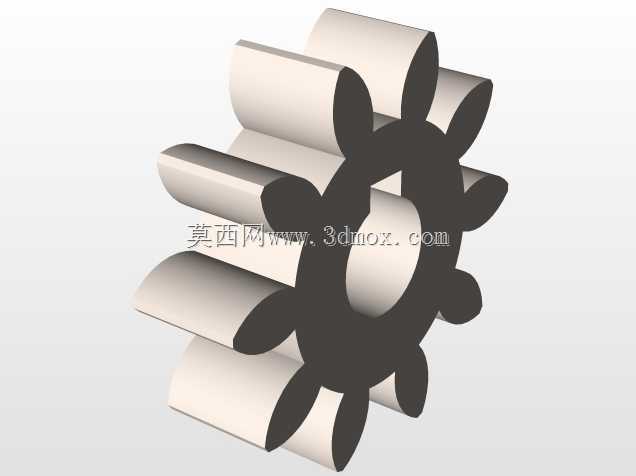

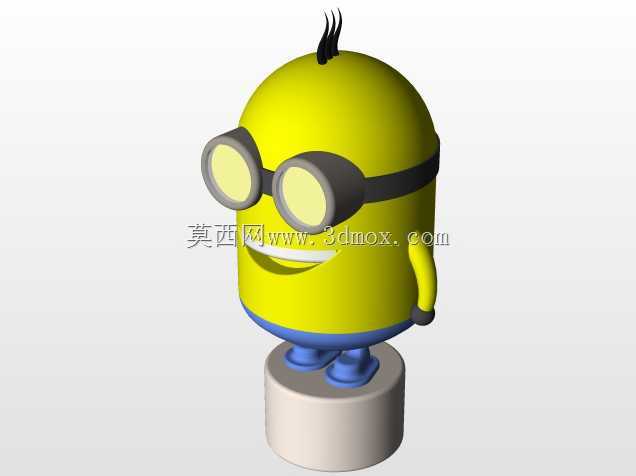

这款行星齿轮结构奖杯摆件，核心采用2K-H型行星轮系作为传动基底，日常可放置在工业设计展厅、机械主题展馆的展陈区域，也可作为机械类技能赛事的纪念奖品，或是机械工程师工位的趣味装饰摆件。结构设计上，整套轮系包含2组集成10个轴承的旋转器，旋转器作为行星轮的承载载体，通过轴承降低转动阻尼，手动拨动时可实现顺滑的差速旋转效果，还原行星齿轮系的传动特性。安装连接层面，底座预设M5螺纹孔位，配套5根一端加工M10外螺纹的连接杆，可实现上层轮系组件与底座的精准定位装配，螺纹连接的形式既保证了结构连接的刚性，也方便拆解后观察内部轮齿啮合状态。顶部的装饰元素并非随意布置，扳手、锤子等工具造型件分别固定在对应行星轮的安装轴端，随行星轮同步做公转加自转运动，小黄人造型的装饰件固定在太阳轮顶端，作为轮系的中心视觉焦点，转动时可直观呈现太阳轮与行星轮的转速差，把抽象的行星传动原理转化为可视化的动态展示效果。底座内部预留了图案压印的安装空间，可将定制化标识压印在底座底面，不破坏摆件整体的外观完整性。整套结构包含完整的组件装配关系与零件配合公差设计，轮齿啮合侧隙控制在合理范围，既保证转动无卡滞，也不会出现过大的回程间隙，所有外露的金属质感部件均做了圆角过渡处理，避免日常把玩时出现锐边划伤的情况。摆件整体为圆柱式布局，所有外伸的工具造型件均不超出底座的最大外圆边界，放置在桌面时不会占用过多横向空间，重心集中在底座区域，手动转动上层结构时不会出现侧翻问题，兼顾了动态展示效果与放置稳定性。
