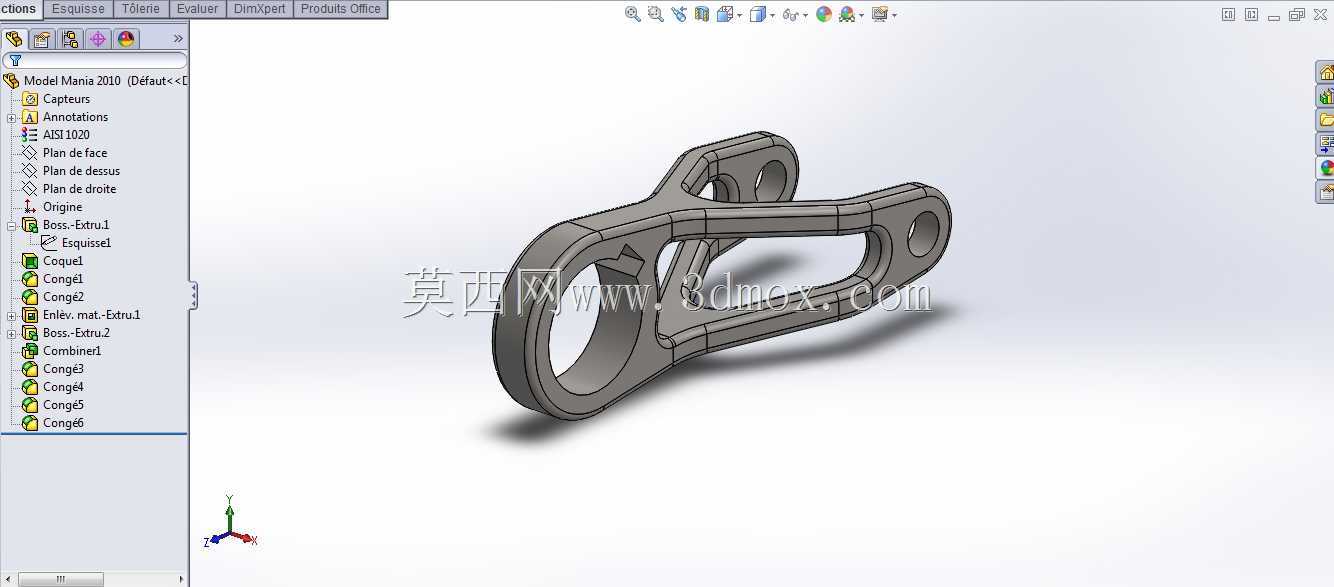

镂空式机械连接吊耳结构设计

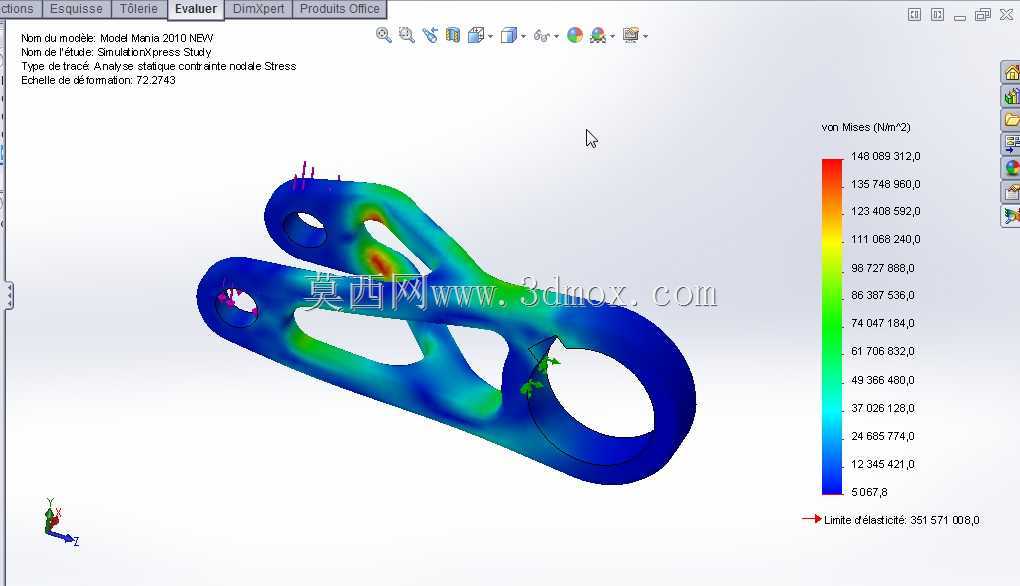

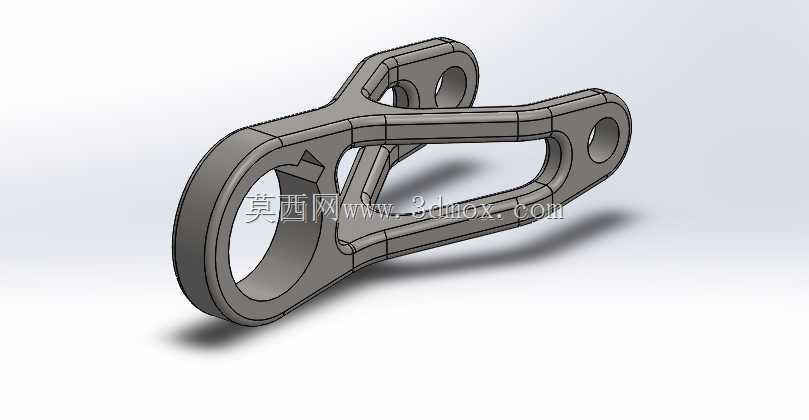

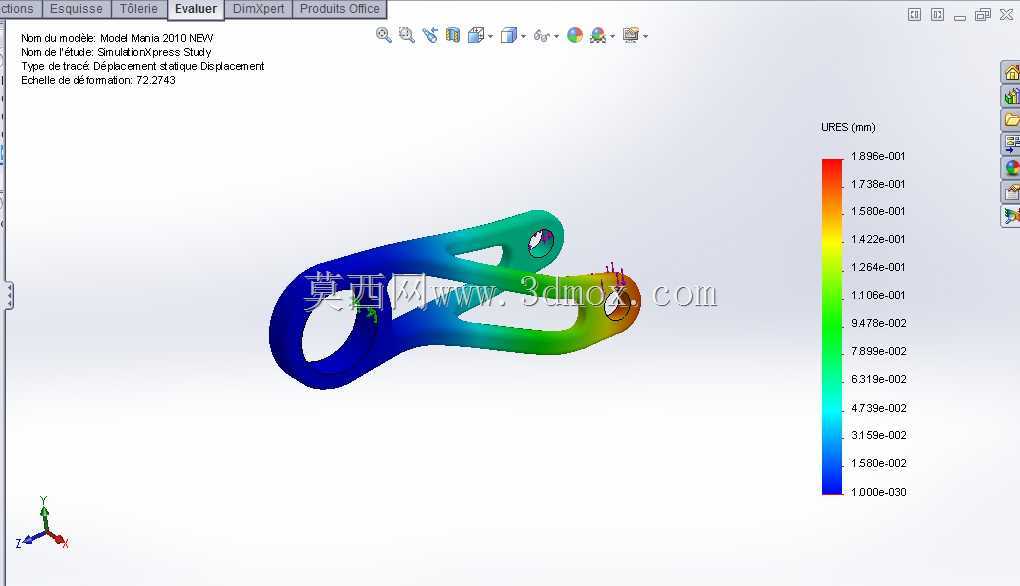

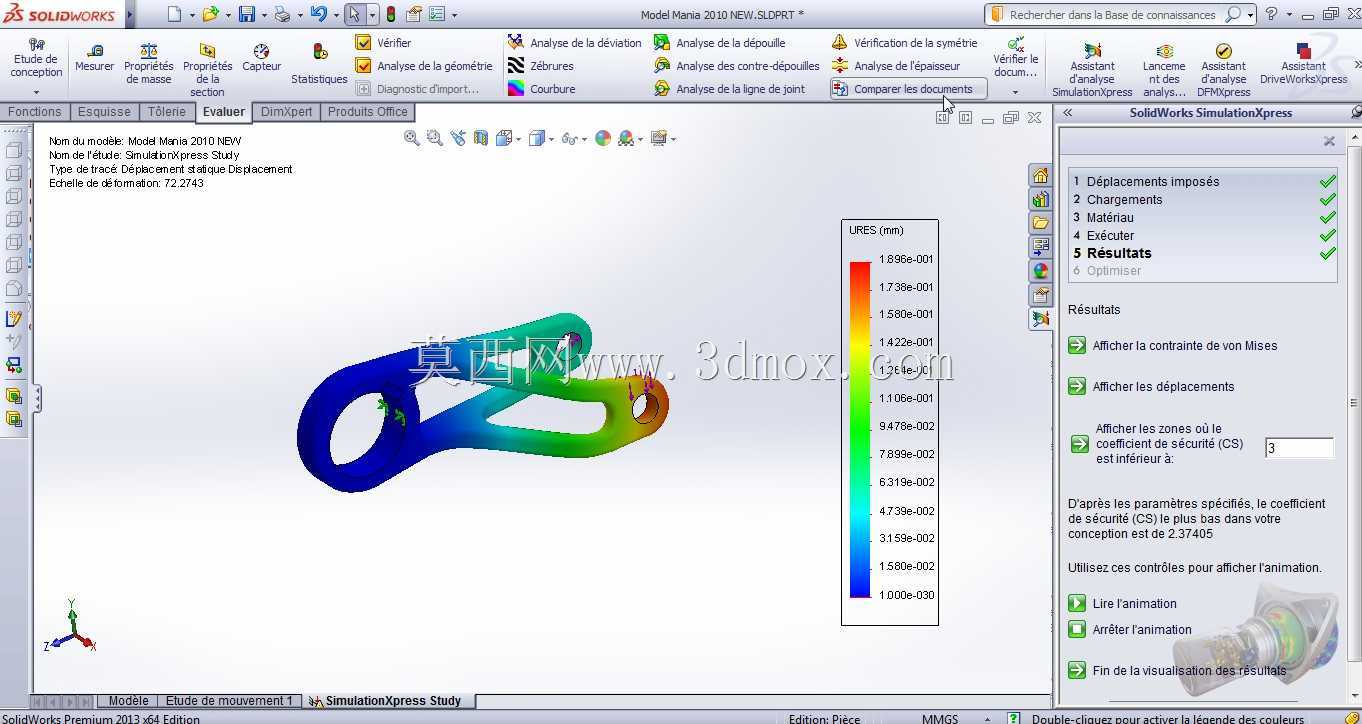

该零件属于机械系统中的承重连接构件，主要应用于需要实现多节点铰接、同时对构件自重有严格控制的设备场景，常见于特种作业装备的连杆传动组、轻量化移动设备的悬挂连接部位、小型起重装置的末端挂接结构中，承担载荷传递、运动限位、多部件铰接联动的核心作用。从结构设计逻辑来看，整体采用一体化锻压成型的基体思路，避免拼接结构带来的应力集中缺陷，主体设置三个不同孔径的铰接孔位，分别对应主承载轴、辅助定位轴、联动连杆轴的安装需求，各孔位的中心距经过严格校核，既保证装配后各运动部件的行程符合设计要求，也避免运动过程中出现构件干涉。构件主体采用大面积镂空的筋板结构设计，并非单纯为了减重，而是在主应力传递路径上保留完整的实体承力筋，将非承力区域的材料全部去除，经过有限元应力校核，在额定载荷下，最大应力集中点出现在主孔与筋板过渡的圆角位置，圆角半径经过多轮调整，将应力峰值控制在材料许用应力的60%以内，兼顾轻量化与结构强度。从安装边界来看，主承载孔的端面设置有沉台结构，用于适配轴端挡圈的安装空间，避免装配后挡圈突出构件表面与相邻部件发生剐蹭；构件两侧的安装平面平面度公差控制在0.1mm以内，保证与相邻连接件贴合时无间隙，避免受载时出现偏载力矩。外形轮廓的所有棱边均做了R2以上的圆角过渡，一方面减少热处理过程中的开裂风险，另一方面避免装配维护时锐边划伤操作人员。在实际使用场景中，该构件可适配直径10-16mm的铰接销轴，单孔额定静承载能力不低于8kN，整体自重较同承载能力的实心结构降低42%，尤其适合对整机重量敏感的便携式作业设备、移动机器人底盘悬挂、小型户外作业机具的传动系统。设计过程中对各孔位的同轴度、孔中心距的公差均做了明确约束，主承载孔与辅助定位孔的中心距公差控制在±0.05mm，保证装配后连杆机构的运动精度，避免因尺寸偏差导致运动卡滞、附加载荷过大等问题。构件表面预留有喷涂防护的工艺余量，可根据使用场景做镀锌、发黑或者喷塑处理，适配不同腐蚀等级的作业环境。
