3D打印定制化假肢手部结构设计

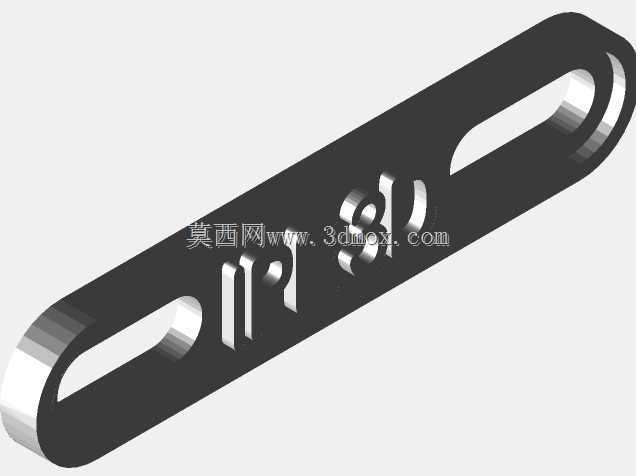

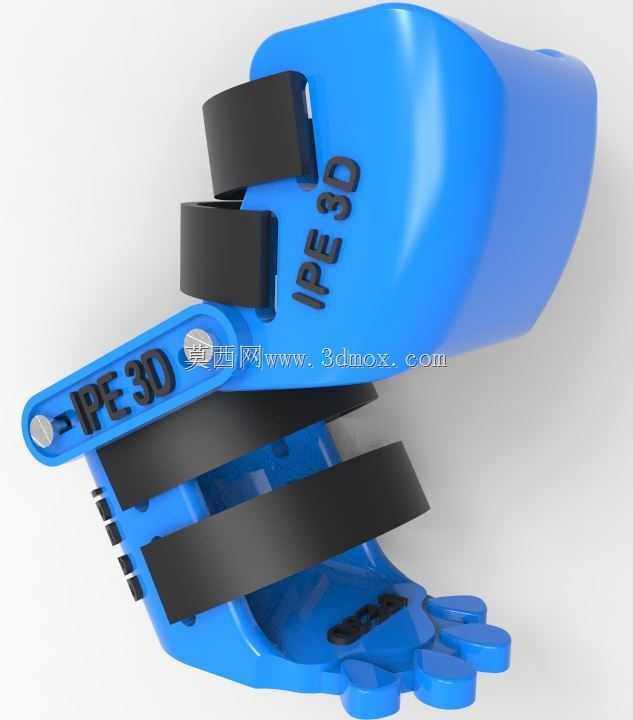

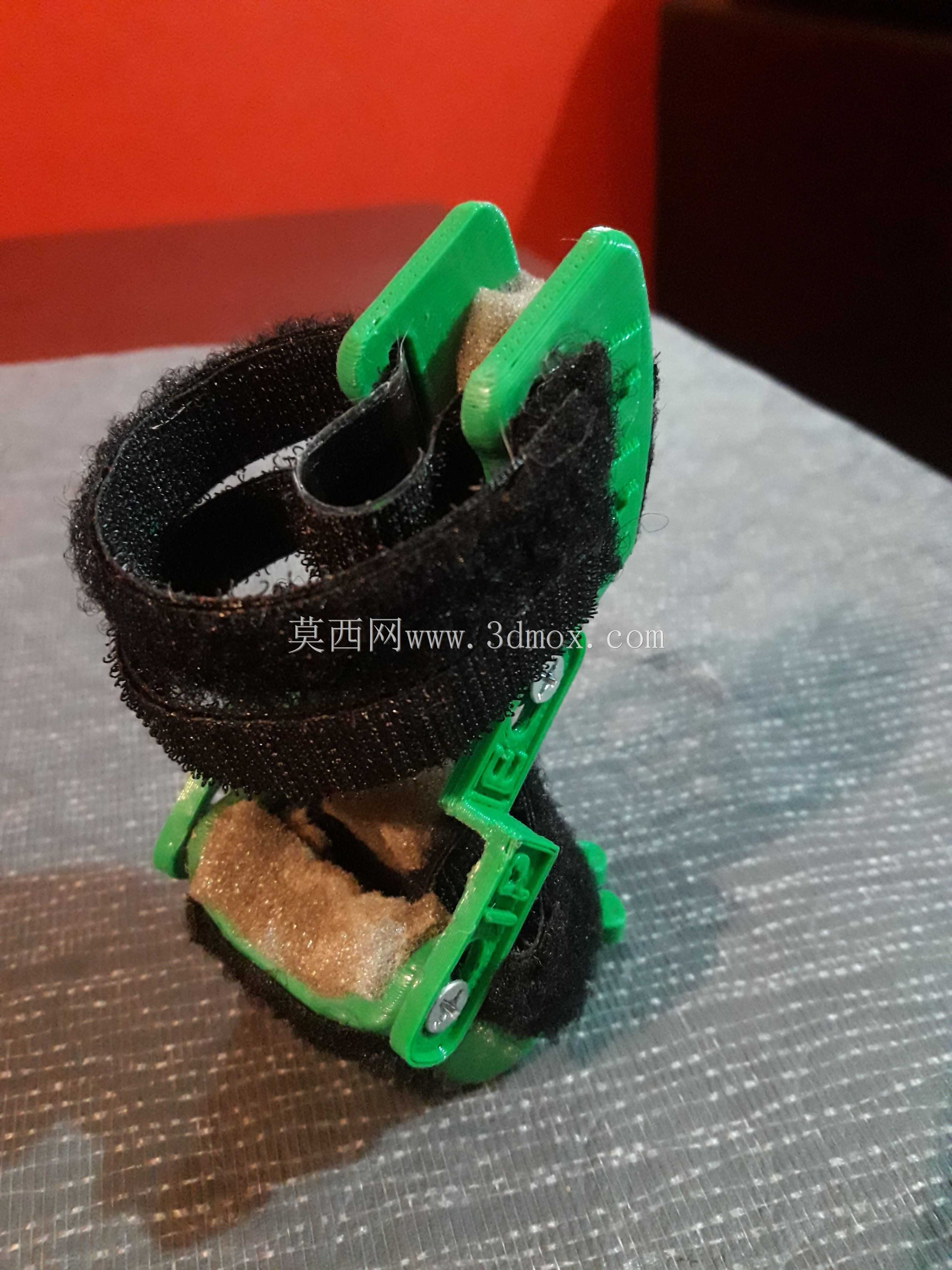

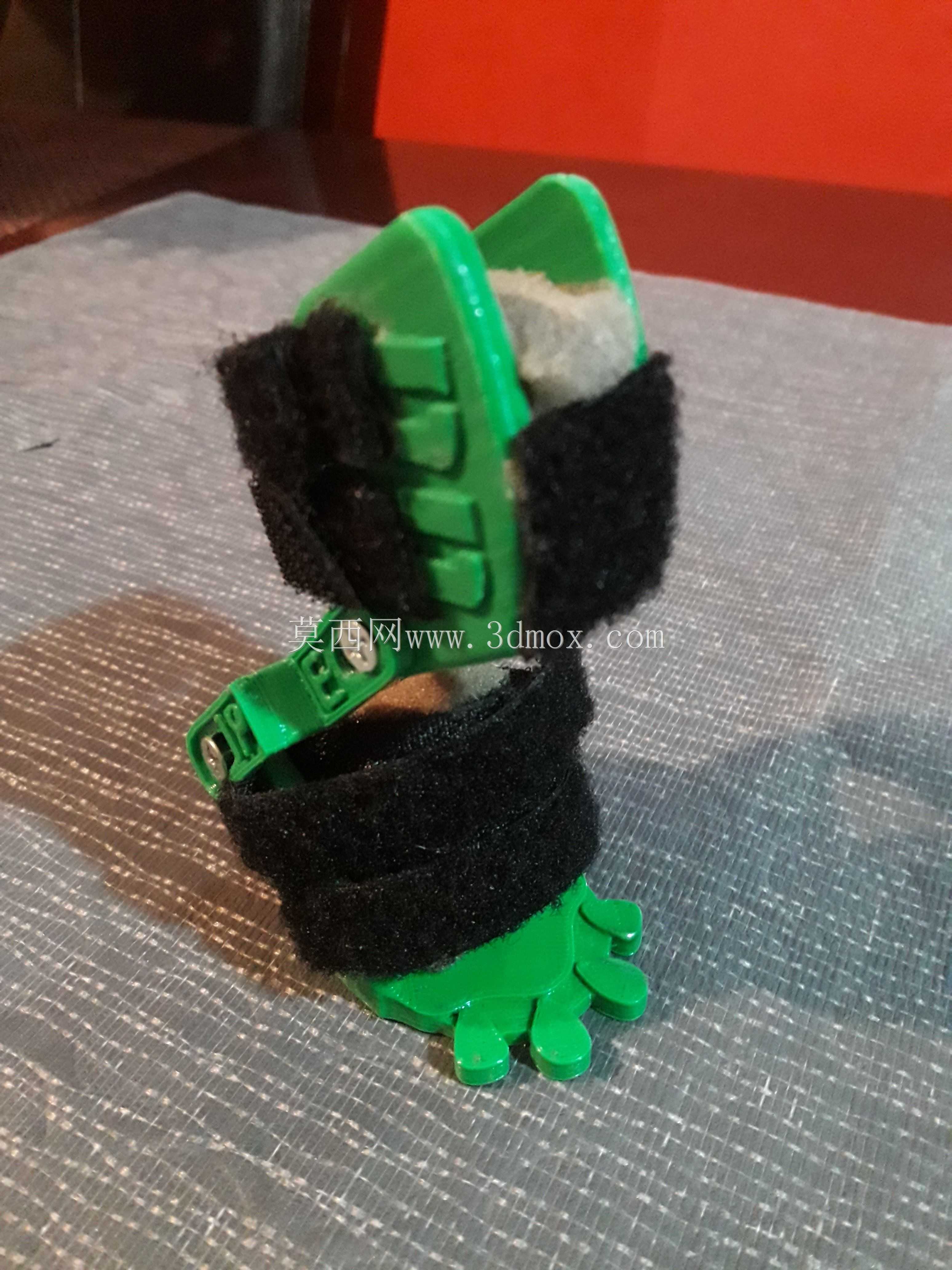

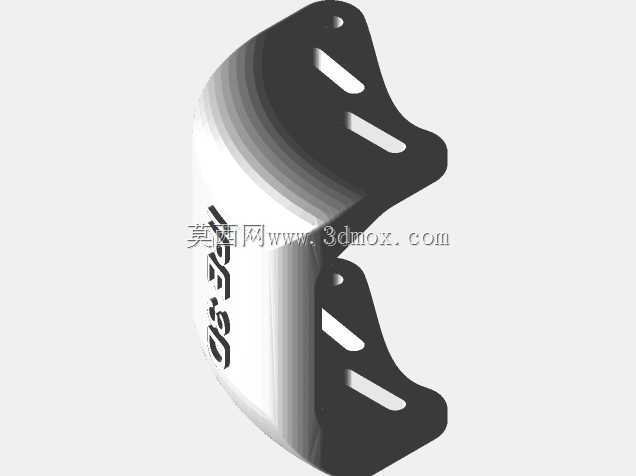

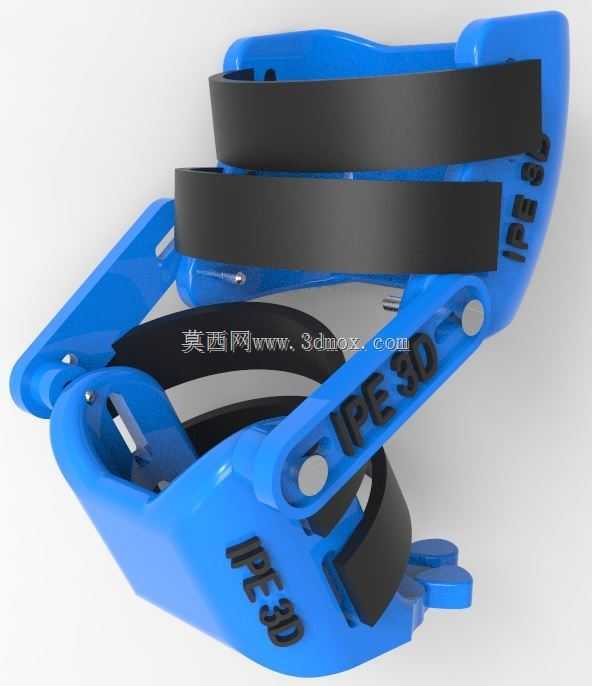

这款手部假肢结构主要面向前臂截肢患者的日常使用场景，适配残肢长度在120mm-180mm区间的用户群体，可覆盖多数成年前臂截肢者的穿戴需求。结构设计上采用分体式绑带固定方案，共设置四道弹性绑带，分别对应腕部、前臂中下段、前臂中上段、残肢末端四个受力点位，绑带宽度统一为20mm，可通过魔术贴调节松紧度，避免单点受力过大造成的残肢压疮问题，同时保证穿戴后假肢不会在日常动作中出现滑移偏移。主体承力结构采用镂空式框架设计，在保证掌部、指部结构强度的前提下，将整体重量控制在180g以内，长时间穿戴不会给残肢造成额外负重负担，指节部分预留了0.5mm的活动间隙，可实现15度范围内的被动弯曲，能够满足抓握水杯、握持餐具、提取轻便物品等日常生活动作的使用需求。设计阶段充分考虑了3D打印的工艺适配性，所有结构壁厚统一设置为2.5mm，无小于45度的悬空打印面，无需额外添加支撑结构即可完成FDM工艺打印，打印完成后仅需去除少量毛边即可完成组装，大幅降低了定制化假肢的制作成本与生产周期。安装边界方面，假肢的残肢容纳腔采用渐变式内轮廓设计，入口处直径为75mm，腔体内径根据残肢形态自然收窄，最窄处直径为55mm，可适配不同粗细的残肢形态，腔体边缘做了R3mm的圆角过渡处理，避免穿戴过程中边缘割伤残肢皮肤。掌部前端的指状凸起做了防滑纹理处理，抓握物体时可增加接触摩擦力，减少物品滑落的概率，结构上未设置复杂的主动驱动机构，依靠残肢的摆动与腕部残余动作即可实现基础的物品夹持功能，无需额外的动力源与控制模块，后期维护成本极低，适合基层康复机构批量定制适配，也可作为临时康复辅具供术后恢复阶段的患者短期使用。结构的连接部位采用卡扣式组装方案，绑带固定座与主体框架通过嵌入式卡扣连接，无需螺丝等额外紧固件，组装过程无需专用工具，用户可根据自身使用需求更换不同厚度的绑带，也可对局部磨损的部件进行单独替换，进一步延长了假肢的整体使用寿命。
