复古轮式玩具加农炮结构设计

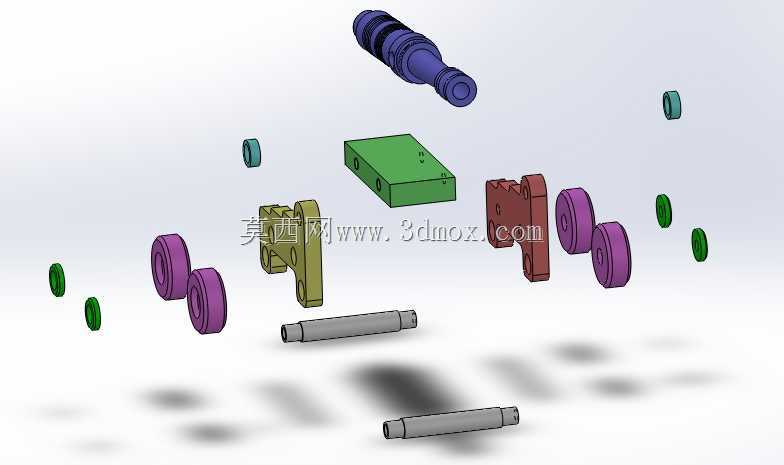

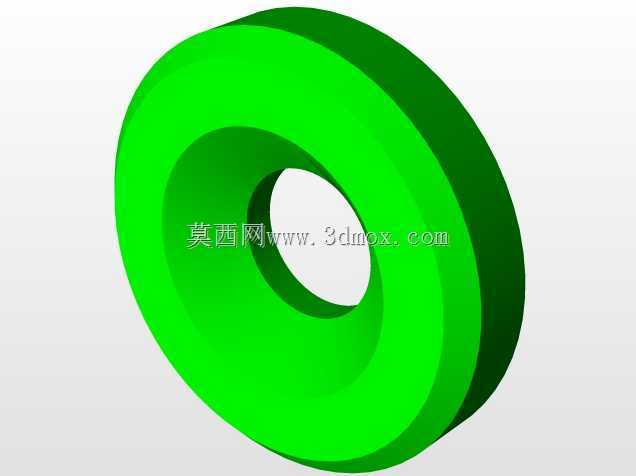

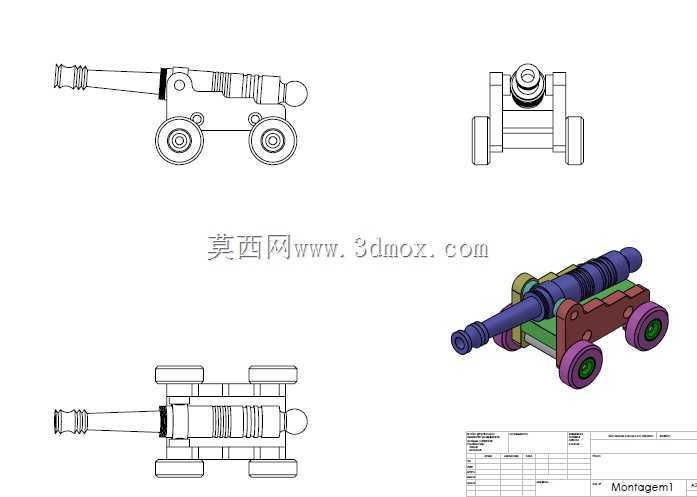

这款轮式加农炮造型的玩具结构，核心应用场景覆盖桌面拼装玩具制作、复古军事主题摆件开发、青少年机械结构科普教具三大方向，实际使用中既可以作为静态展示摆件还原老式火炮的经典形态，也可通过拆分炮身、轮架、炮管等部件作为拼装类玩具，让使用者直观理解轮式支撑类器械的受力传递逻辑。从功能特性来看，整体结构分为炮管总成、俯仰调节支架、轮式行走架三个核心模块，炮管部分做了多段阶梯式造型，还原老式铸铁炮的身管加强筋结构，同时在炮尾预留了模拟点火结构的卡位，不需要额外做复杂内构就能实现外观的高还原度；俯仰支架通过侧边的铰接轴与炮身连接，可实现小角度的俯仰摆动，模拟火炮的射角调整动作，铰接位置做了限位凸台，避免摆动角度过大出现结构脱开的问题；轮式行走架采用双侧侧板加横向连接筋的结构，两侧各安装两个模拟木质炮轮的滚轮，滚轮与侧板之间通过短轴配合，既可以实现静态支撑，也能满足小范围滑动的把玩需求。设计思路上优先考虑玩具类产品的安全属性，所有外露棱边都做了R1以上的圆角过渡，不存在尖锐凸起结构，同时拆分的部件数量控制在7个以内，降低拼装难度，适配低龄使用者的操作能力；结构配合上全部采用卡扣式连接，不需要额外粘接或者紧固件，就能完成整体组装，降低生产环节的装配成本。外形尺寸方面，整体长度控制在180mm左右，宽度控制在75mm，高度控制在65mm，安装边界上轮架底部为全平面支撑，不需要额外固定结构就能平稳放置在水平台面上，炮管处于水平状态时重心落在两轮架的中心区域，不会出现前倾或者侧翻的问题；身管俯仰到最大角度时，重心偏移量控制在支撑面范围内，保证静态放置的稳定性。结构细节上，炮架侧板做了仿木质纹理的让位凹槽，炮身部分做了多段环形凸起模拟老式火炮的箍圈结构，轮辐位置做了简化的十字筋造型，在不增加过多建模复杂度的前提下，最大化还原老式加农炮的外观特征，同时所有壁厚控制在2mm均匀厚度，不管是采用注塑加工还是3D打印制作，都能避免出现缩痕、打印翘边等工艺问题，铰接位置的配合间隙控制在0.2mm，既保证转动顺畅，也不会出现松旷晃动的问题。
