车载剪式机械式汽车顶升支撑装置

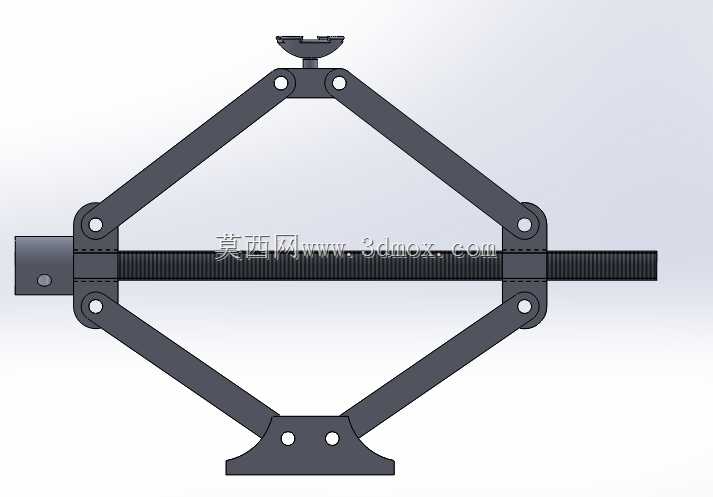

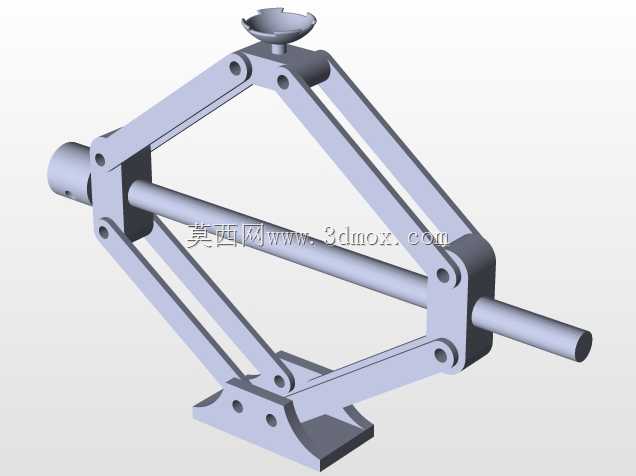

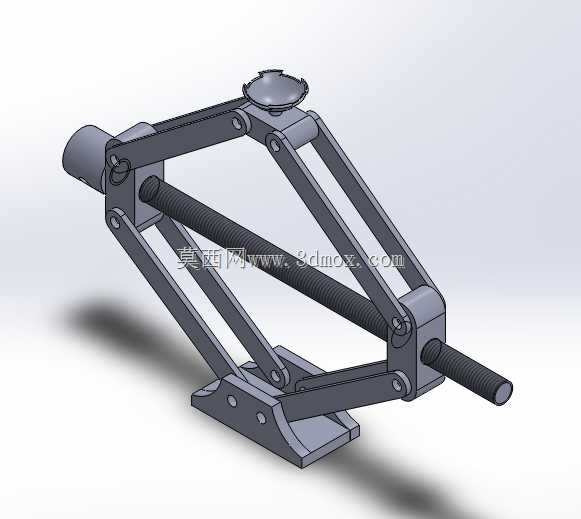

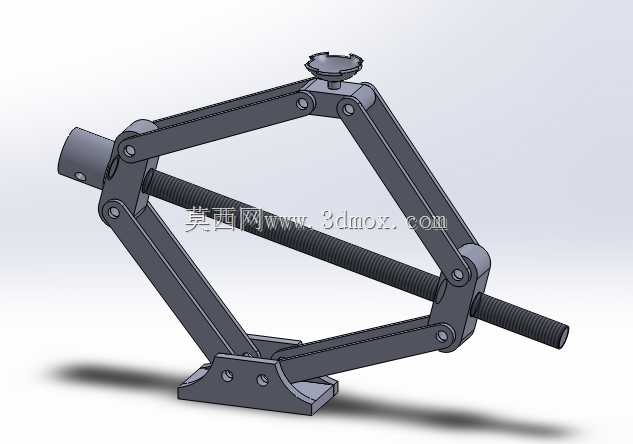

　　日常乘用车维保场景里，剪式顶升装置是普及率最高的车载应急配套工具，不管是道路突发换胎、底盘简易检查，还是维修门店的快修工位，这类结构的设备都能凭借紧凑的收纳形态、稳定的支撑表现满足基础顶升需求。不同于液压类顶升设备的油路密封要求，纯机械剪式结构的核心传动依托梯形丝杆副完成，转动丝杆时两组交叉铰接的剪臂会沿丝杆轴向同步收拢或展开，带动顶部支撑托座完成垂直方向的升降动作，整套传动没有易损的密封元件，长期放置在车载工具箱内也不会出现漏油、泄压失效的问题，环境适应性更强。

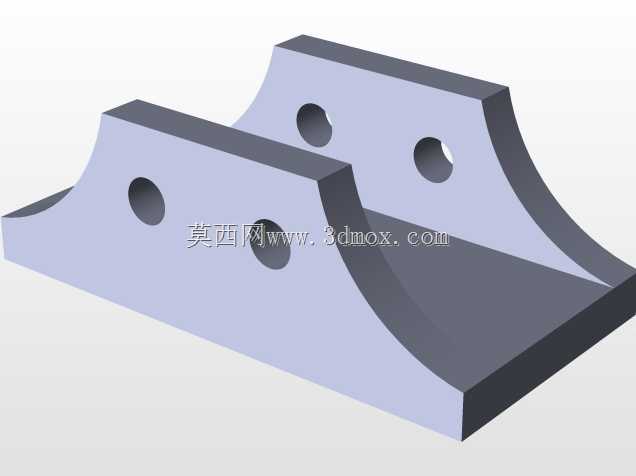

　　从结构设计逻辑来看，这套装置的底部支撑座做了加宽的平面处理，接触地面的一侧预留了防滑纹理，在硬化铺装路面使用时能有效分散载荷，避免顶升过程中出现侧滑偏移；底部铰接点采用销轴与剪臂连接，销轴与臂身的配合间隙控制在合理范围，既保证臂身转动顺畅，又不会因间隙过大出现顶升时的横向晃动。顶部的支撑托座做了内凹的弧面造型，刚好能贴合乘用车底盘的指定支撑加强筋位置，避免顶升时托座滑脱刮蹭底盘钣金，托座与上部剪臂的连接位置设置了可小角度转动的铰接结构，在剪臂展开角度变化时，托座能始终保持与底盘支撑面的水平贴合，不会出现局部应力集中压坏底盘结构的问题。

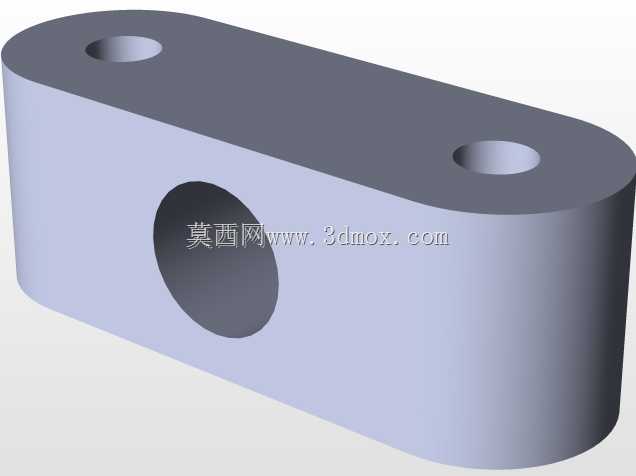

　　剪臂作为核心承力部件，采用了冲压成型的钢板组焊结构，臂身的截面做了弯折加强处理，在额定载荷下不会出现臂身弯曲变形的情况；两组剪臂的中间铰接点采用贯穿销轴连接，销轴两端做了防脱限位，避免反复升降过程中销轴窜动脱出。传动丝杆选用梯形螺纹设计，这类螺纹具备自锁特性，当顶升作业中停止转动丝杆时，螺纹副的摩擦力能自动锁止当前位置，不会出现载荷作用下丝杆反转回落的安全隐患，丝杆两端与剪臂端部的连接座做了转动配合，端部设置了限位挡圈，防止丝杆旋出最大行程造成结构脱开。丝杆的驱动端设置了适配标准扳手的方头结构，日常使用时既可以搭配车载配套的摇手转动，也能在应急情况下用普通套筒扳手驱动，适配性更强。

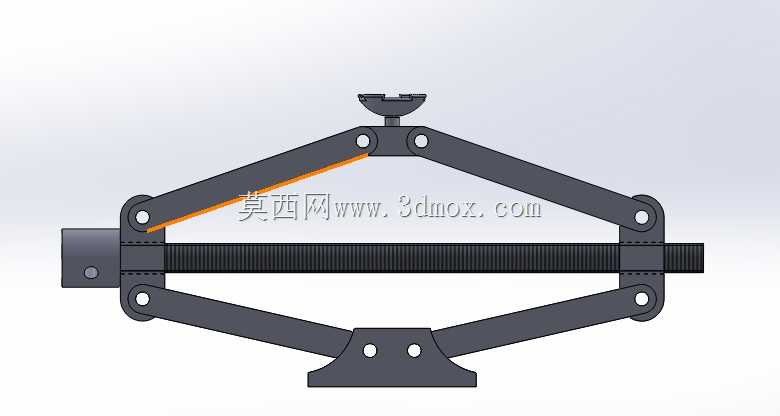

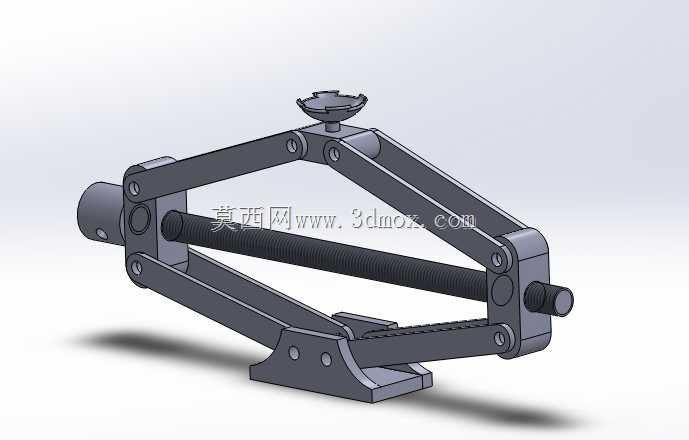

　　从安装与使用边界来看，这套装置收纳状态下整体厚度较薄，能轻松放入乘用车后备箱的工具槽内，不会占用过多储物空间；完全展开时的最大顶升高度满足绝大多数家用轿车、城市SUV的换胎顶升需求，最低收纳高度可以适配底盘较低的轿跑车型，不需要额外垫高就能伸入车辆底盘的支撑位置。额定承载能力覆盖常规家用乘用车的整备质量载荷，作业时需要注意将装置放置在平整硬化的地面，若在松软路面使用需搭配硬质垫板增大底部接触面积，避免支撑座下陷。整套结构没有复杂的电子或液压元件，日常维护仅需要定期在丝杆螺纹、铰接销轴位置涂抹少量润滑脂，就能保证转动顺畅，延长使用寿命。在结构建模过程中，各铰接位置的配合间隙、丝杆的行程限位、臂身展开的运动干涉检查都是设计重点，需要模拟全行程的运动状态，确认各部件在最低位、最高位都不会出现卡滞或碰撞，同时要校核额定载荷下各铰接点、臂身截面的应力分布，保证结构强度满足安全系数要求。
