L型弯接式雨水过滤净化装置结构设计

　　在海绵城市建设、建筑屋面排水、初期雨水收集处理的工程场景中，雨水携带的屋面沉积物、落叶碎屑、管道锈蚀颗粒等杂质，若直接进入雨水收集管网或回用系统，极易造成管路堵塞、后端处理单元耗材快速损耗，甚至影响回用雨水的水质达标。这款L型结构的雨水过滤装置，正是针对竖向雨水立管转横向输水管的安装节点开发的专用过滤部件，适配常规建筑外排水立管的安装转角位置，无需额外调整原有管线的排布走向，即可在排水路径上完成杂质拦截功能。

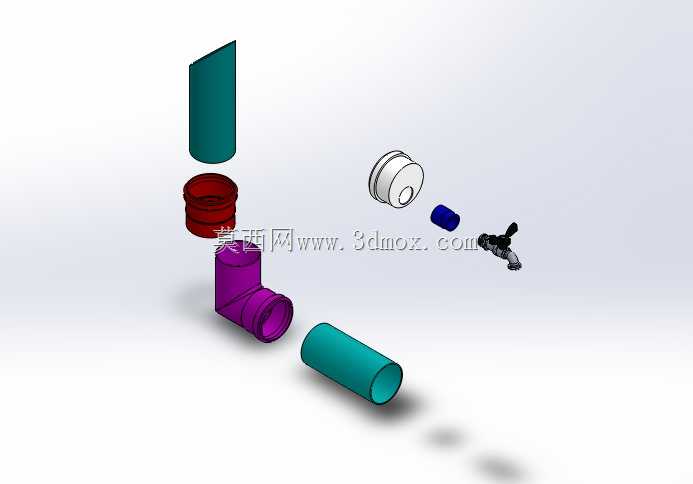

　　从结构设计逻辑来看，装置采用90度弯转的流道布局，竖向进水端直接承接上游立管的来水，水流顺着弯管段改变流向后进入横向布置的过滤腔，这种流道设计充分利用了水流转向时的离心力效应，让密度较大的泥沙颗粒在弯管段提前完成初步沉降，减少后续过滤滤芯的负载压力。弯管位置设置的多道环形密封压圈，采用软硬材质叠合的密封结构，既可以抵消管线安装时的轴向错位公差，也能在满管排水的压力状态下避免接口渗漏，适配常规PVC、金属材质排水立管的插接安装需求，安装时无需额外焊接或粘接，仅需通过管卡紧固即可完成固定。

　　横向延伸的过滤腔体采用等径筒身设计，内部填充的过滤介质可根据项目的水质处理要求更换，从常规的格栅式大颗粒拦截，到高精度的滤料级精细过滤都可适配，腔体末端设置的快拆端盖，无需整体拆卸装置即可完成滤芯的更换与腔体积淤的清理，降低后期运维的操作难度。端盖侧下方设置的排污阀结构，可在日常维护时直接打开排出腔体内沉积的杂质，无需拆解整个过滤单元，适配高空立管位置的运维作业需求，减少运维人员的操作风险。

　　从安装边界尺寸来看，装置的竖向进水段、横向出水段的外径尺寸与同规格排水立管保持一致，可直接替换原有90度弯头的安装位置，整体安装后的外轮廓尺寸不超出原有管线的安装空间，不会额外占用建筑外墙的安装位置，也不会影响原有排水系统的通水能力。流道设计时充分考虑了雨水排水的大流量、高杂质含量的特性，过滤组件的过流面积大于管道横截面积的1.5倍，即使在滤芯附着部分杂质的状态下，也不会造成管路排水不畅，避免屋面积水的风险。

　　在实际工程应用中，这款装置可广泛用于民用建筑屋面雨水收集系统、市政道路雨水口截污、工业厂区初期雨水处理等场景，既可以作为独立的截污过滤单元使用，也可以搭配后续的雨水沉淀、消毒模块组成完整的雨水回用处理系统。设计过程中针对雨水杂质的特性，优化了过滤腔的流道走向，避免出现水流死角造成的杂质淤积发臭问题，所有过流部件的材质均选用耐水侵蚀、抗老化的工程材质，可适应户外露天安装的温度变化、紫外线照射等复杂环境，长期使用不会出现材质脆裂、密封失效的问题。相较于传统的直管式过滤器，这款弯接式结构无需额外增加管线转接头件，减少了管路的渗漏点，同时适配建筑排水立管最常见的90度转角安装位置，安装施工时的适配性更强，不需要对原有排水管线进行大规模改造，即可快速完成加装，非常适合老旧小区雨水收集系统的改造升级项目。装置底部的排污阀采用快开式结构，运维人员仅需定期开启阀门即可排出截留的杂质，不需要专业工具即可完成日常维护，大幅降低了雨水处理系统的长期运维成本。
