FDM型3D打印机挤出打印头结构设计

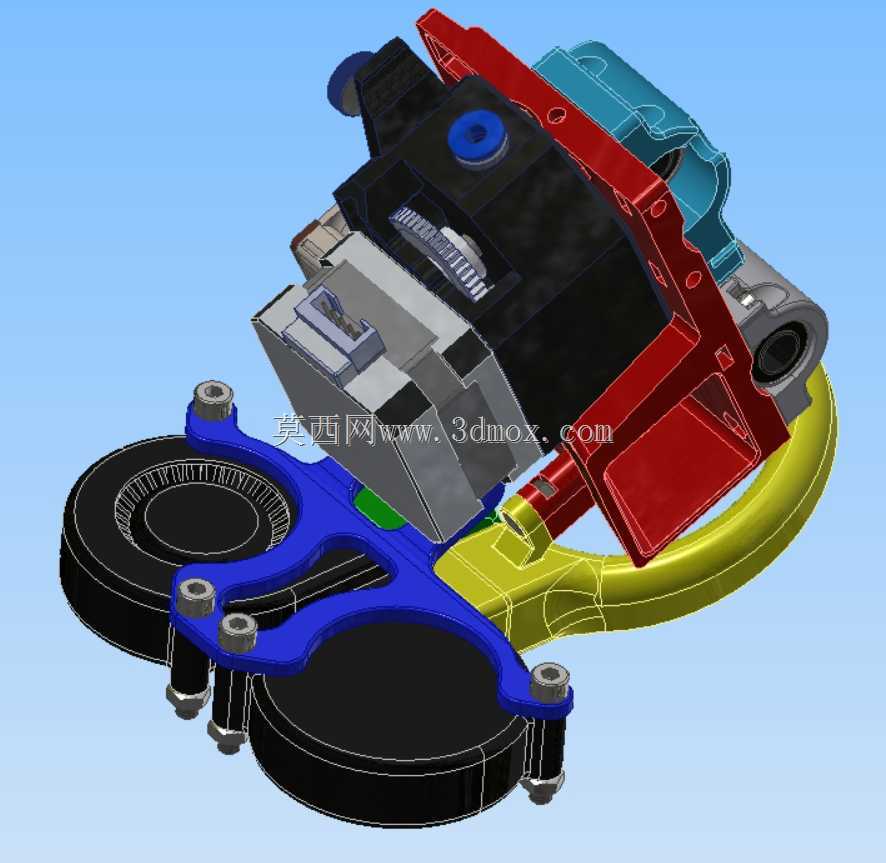

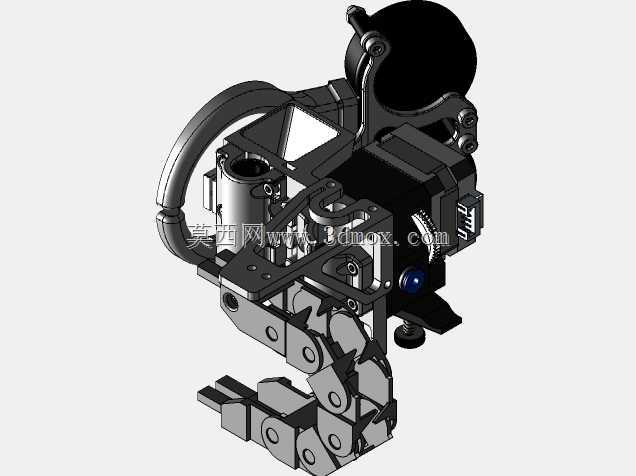

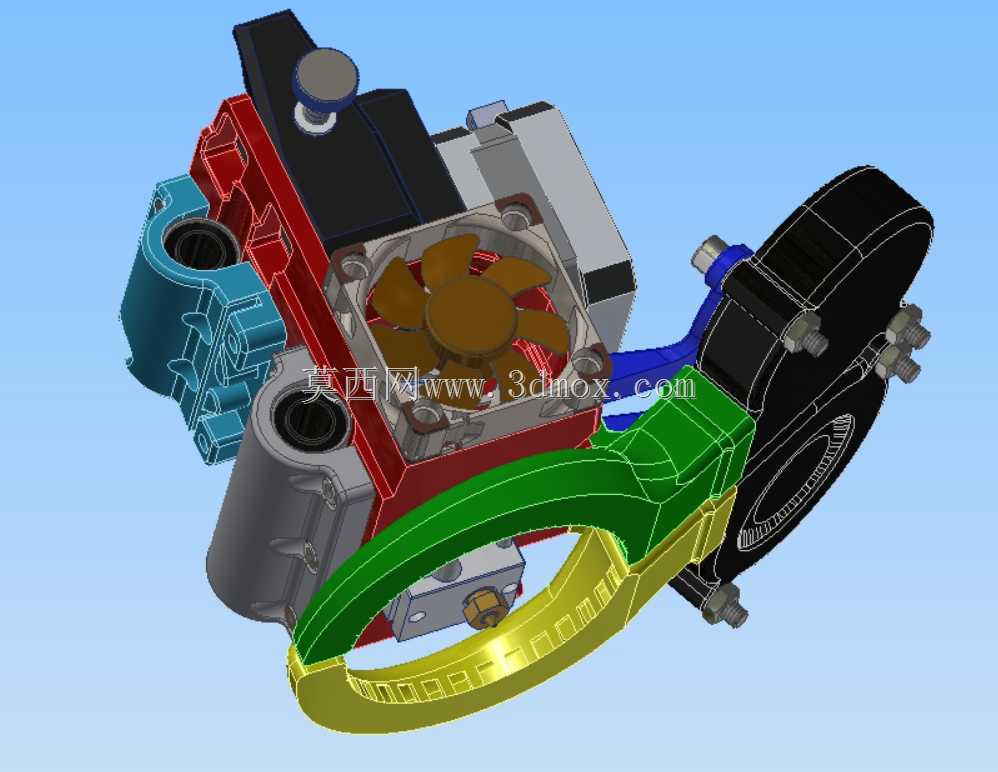

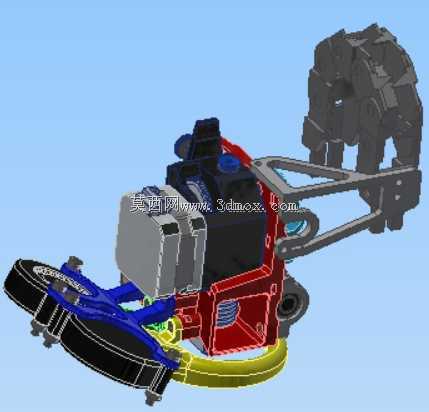

本次呈现的打印头结构，是桌面级FDM熔融沉积成型设备的核心执行部件，日常应用场景覆盖创客原型打样、小批量定制零件生产、教学实训设备改装等领域，直接决定耗材熔融挤出的稳定性与成型件的尺寸精度。从实际使用需求出发，该结构整合了耗材送料、熔融加热、散热冷却、安装定位四大功能模块，设计过程中优先考虑了不同耗材的适配性与长时间连续工作的可靠性，避免出现堵头、漏料、耗材打滑等常见故障。结构中带散热鳍片的轴流风扇模块，正对喉管散热段布置，可精准控制温度梯度，确保耗材仅在喷嘴加热块区域熔融，避免喉管上部耗材提前软化引发的送料卡顿；多色拼接的送料臂采用圆弧过渡的导向结构，可减少耗材行进过程中的阻力，配合带压紧调节的送料轮组件，能适配1.75mm直径的PLA、ABS、PETG等多种常用打印耗材，压紧力可根据耗材硬度灵活调整，既不会压碎脆性耗材，也不会因压力不足导致送料失步。安装边界方面，该打印头预留了标准的2020/2040铝型材安装位，可直接适配多数主流桌面级3D打印机的X轴滑台，整体安装轮廓在X、Y方向的投影尺寸控制在120mm*100mm以内，Z方向高度不超过85mm，不会过多占用成型腔的有效打印空间；喷嘴端到安装基准面的距离经过精准校核，配合调平结构可快速完成平台间距校准。结构中各部件的连接均采用标准内六角螺丝紧固，易损件如喷嘴、喉管、送料齿轮都采用通用标准件，后期维护更换无需定制配件，散热风道的走向经过反复优化，既可以给喉管降温，也能引导部分气流吹向刚挤出的成型区域，提升打印件的层间冷却效果，减少翘边、拉丝等成型缺陷。送料路径的内壁做了光滑过渡处理，没有直角突变结构，可降低耗材行进的摩擦阻力，即使是回抽动作频繁的高速打印场景，也不会出现耗材卡滞的问题；加热块与热敏电阻、加热棒的安装位做了限位设计，能确保温度检测的准确性，避免温度波动导致的耗材熔融不均问题。
