3D打印机X轴气泡液位安装固定支架

在桌面级FDM3D打印机的日常调校与运维场景中，X轴的水平度偏差是影响首层打印附着力、模型层纹一致性的核心因素之一，传统靠肉眼观察打印头移动轨迹、塞尺测量间隙的调平方式，不仅耗时久，对操作人员的经验依赖度极高，还容易因视觉误差带来毫米级的偏差，直接导致打印失败。这款适配9.5x40mm规格气泡液位计的X轴安装支架，正是为解决这一实际调校痛点设计的专用固定结构。

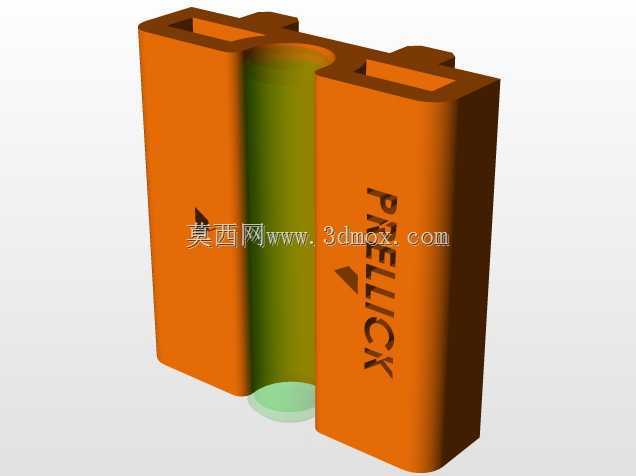

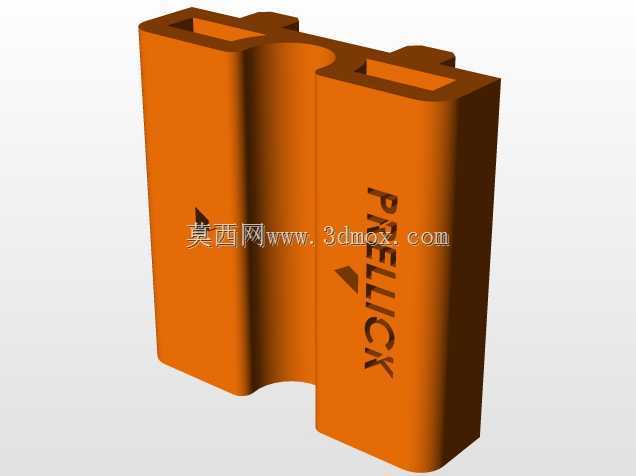

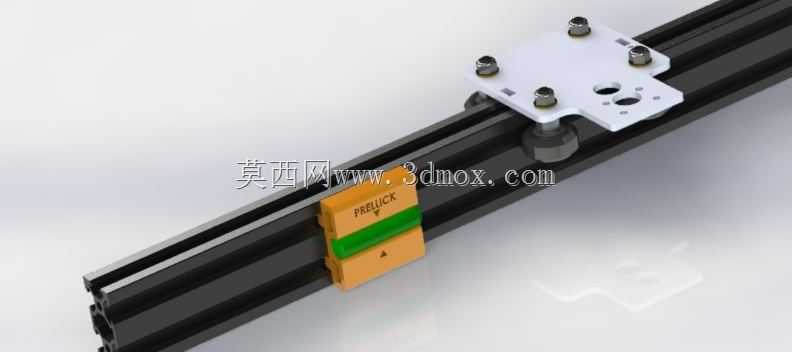

从实际安装边界来看，支架整体采用卡扣式卡合结构设计，无需额外在X轴型材上打孔攻丝，也不需要额外的紧固件辅助，就能直接卡装在对应规格的X轴铝型材槽位上，安装与拆卸都极为便捷，不会对原有设备的结构造成任何破坏。支架的液位计容纳槽严格匹配9.5x40mm气泡液位的外形尺寸，槽体内壁做了0.2mm的微量过盈设计，装入液位计后不会出现晃动、偏移的情况，能保证液位计的观测面始终与X轴运动方向保持平行，真实反映X轴的水平状态。

设计过程中，结构工程师特意将支架的安装基准面做了0.1mm的平面度公差控制，避免支架自身的形位误差影响液位计的测量精度，同时在支架两侧预留了走线让位槽，不会干涉X轴运动过程中拖链内的线材排布，也不会和打印头组件、限位开关等周边部件产生运动干涉。支架上刻印的方向标识，能帮助操作人员快速识别安装方向，避免装反导致液位计观测方向错位。

在实际使用场景中，这款支架可以让操作人员在调平X轴、检查X轴长时间运行后的形变偏移时，直接通过气泡液位的状态快速判断偏差方向与偏差量，不需要反复启停设备做测试打印，能大幅缩短设备调校的时间，尤其适合多台设备批量运维、新手用户初次调平等场景，有效降低3D打印机的使用门槛，提升打印成功率。
