阿纳萨阿亚坦多瓣式夹持战架结构设计

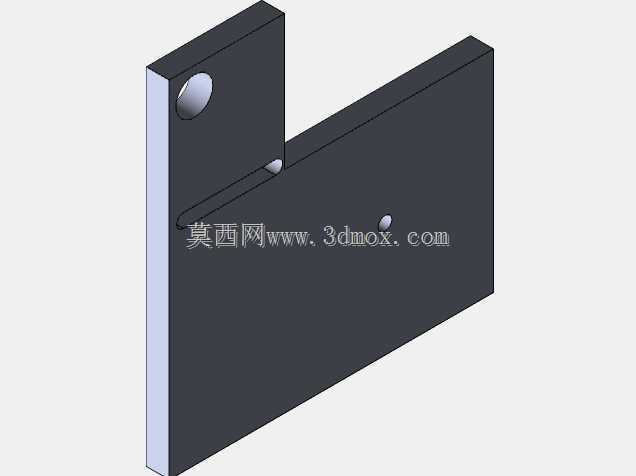

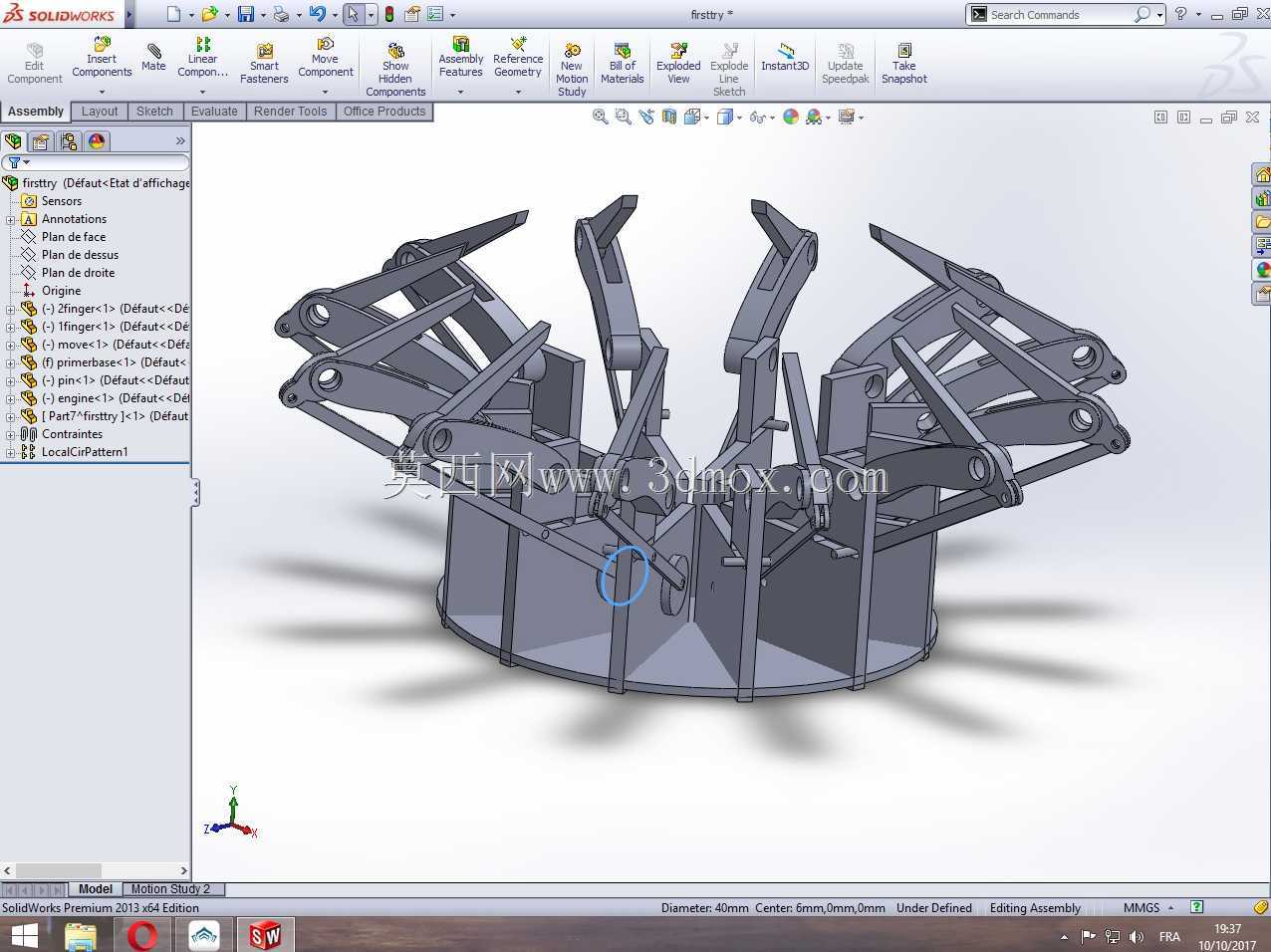

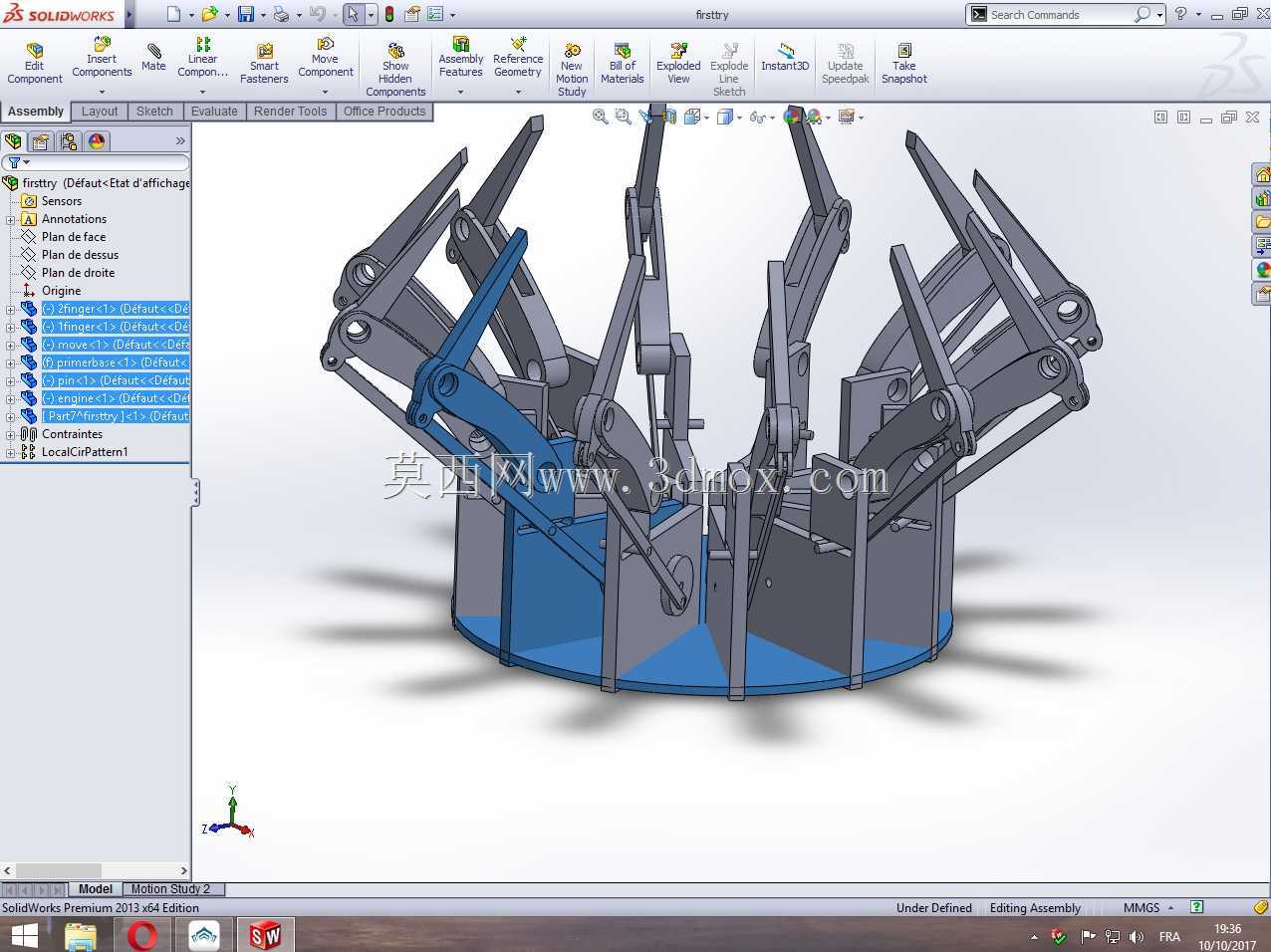

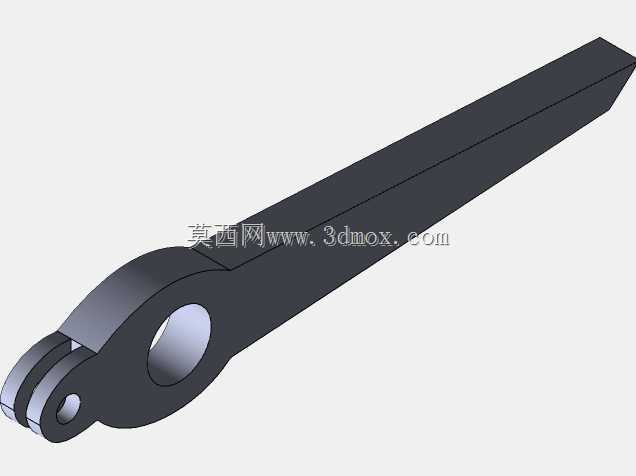

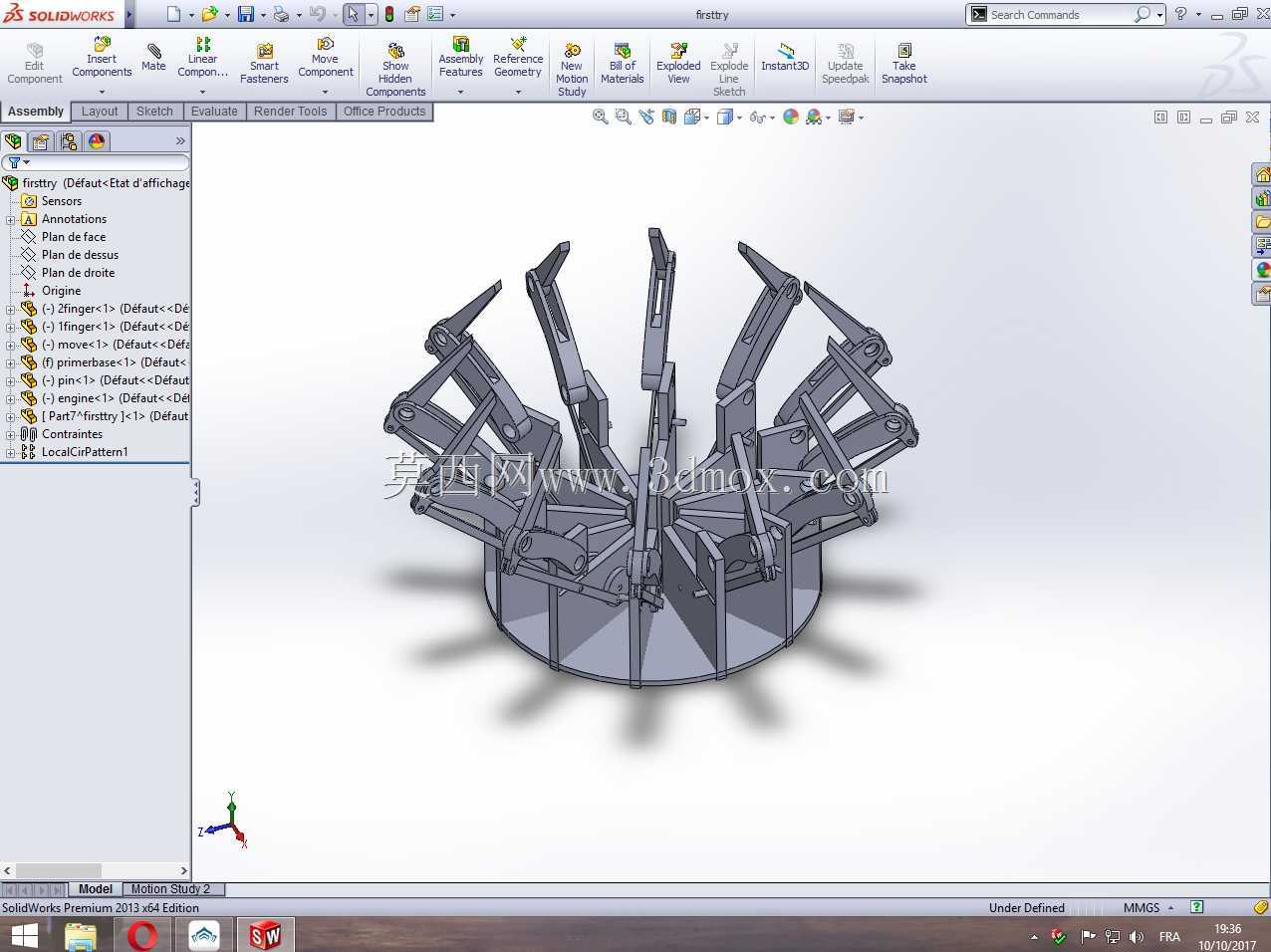

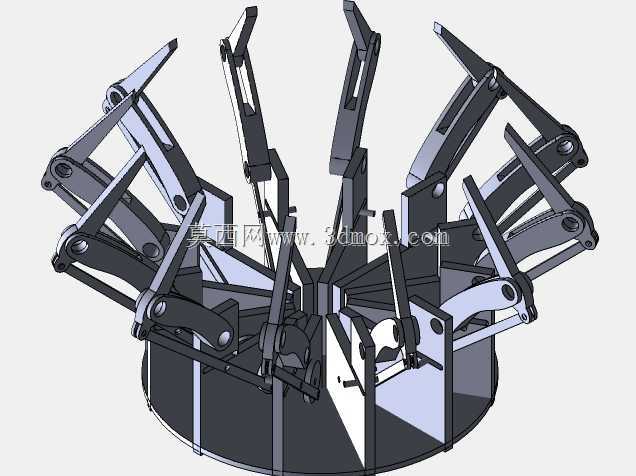

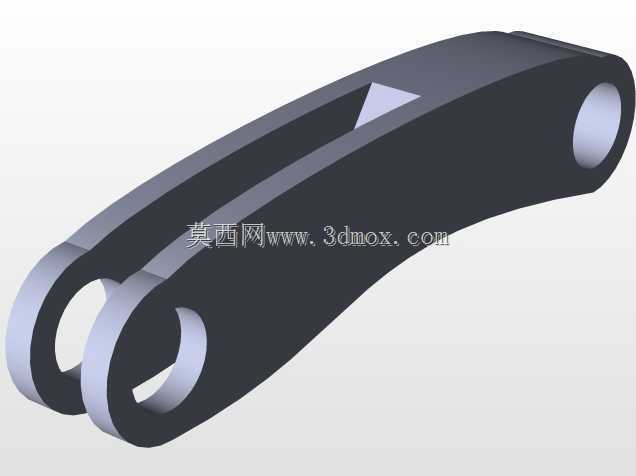

该多瓣式夹持战架结构，最初的设计出发点是为大型主题雕塑的内部支撑与姿态固定提供可靠的承载框架，实际应用中可拓展至大尺寸异形工件的周转夹持、特种工装的定位承载场景，适配主题乐园景观搭建、影视道具制作、大型异形构件吊装转运等多个工程场景。从结构功能来看，整架采用圆周均布的多组铰接臂结构，底部为环形一体式基座，每一组臂杆都通过铰接副与基座连接，可沿径向实现一定角度的开合调整，能够匹配不同外轮廓尺寸的异形被承载件，臂杆末端设置有连接孔位，可通过紧固件与被支撑件的内部预埋结构锁紧，避免承载过程中出现相对滑移。设计过程中优先考虑了受力传递路径，所有臂杆的铰接点位置都经过受力排布优化，将被承载件的竖向载荷与侧向倾覆力矩通过臂杆传递至底部环形基座，基座底面预留有整圈的安装孔位，可与底部承载平台、行走底盘或者固定地基通过螺栓锁紧，安装边界需保证基座下方承载面的平面度误差不超过1.5mm，避免环形基座受迫变形导致铰接臂卡滞。整架的外形在收拢状态下外轮廓直径适配常规的货运集装箱内部宽度，展开状态下最大夹持直径可达到收拢状态的1.8倍，能够覆盖多数同规格大型雕塑或异形构件的内部支撑需求。每一组臂杆都采用了分段铰接的设计，而非单一直杆结构，可根据被支撑件的内部曲面形态调整各段臂杆的角度，贴合被支撑件的内壁轮廓，让支撑点分布更均匀，避免局部应力集中导致被支撑件变形。铰接位置的销轴采用间隙配合设计，既保证调整过程中转动顺畅，又不会因间隙过大导致承载后出现晃动，所有臂杆的截面都采用了槽型结构，在保证结构刚度的前提下尽可能降低整体自重，减少底部承载结构的载荷负担。实际使用时，可先将战架调整至收拢状态吊入被支撑件的内部腔体，再逐次展开各铰接臂，调整至对应支撑位置后锁紧铰接处的紧固件，完成与被支撑件的连接，后续无论是静态放置展示还是转运吊装，该战架都能为被支撑件提供稳定的多点位支撑，抵消运输过程中的颠簸冲击与静态放置时的长期蠕变影响。
