固定翼长航时侦察无人机结构设计

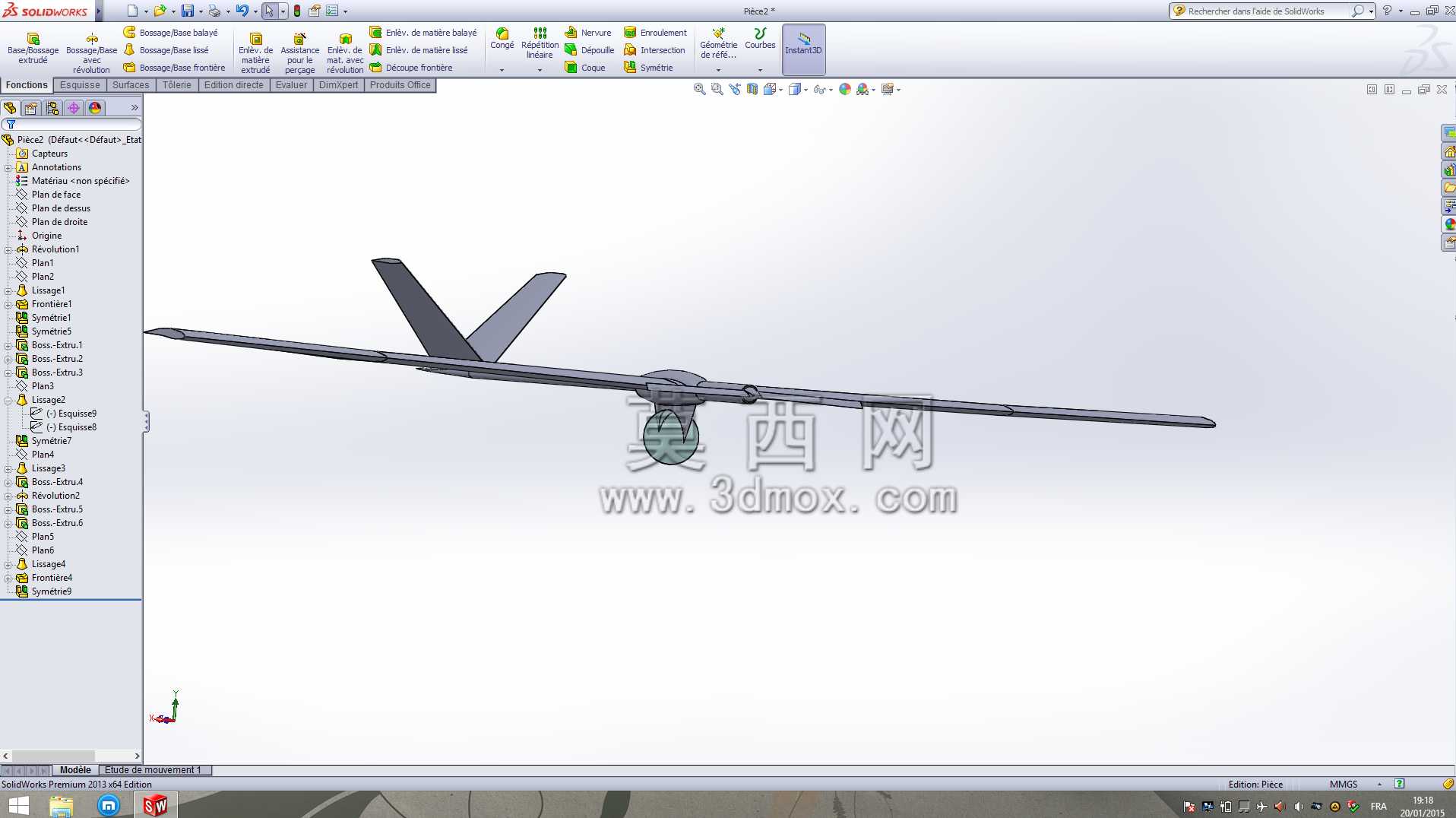

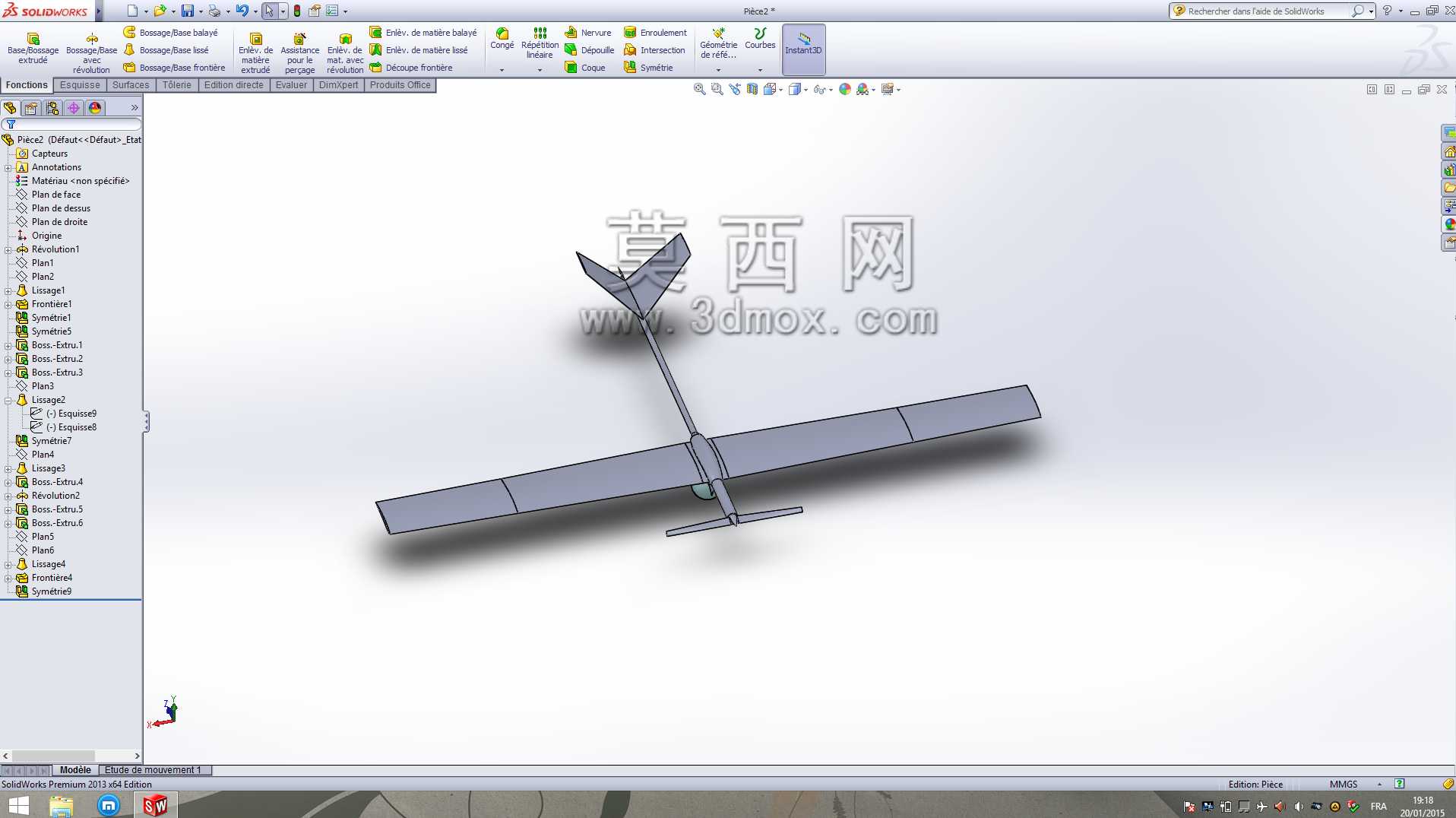

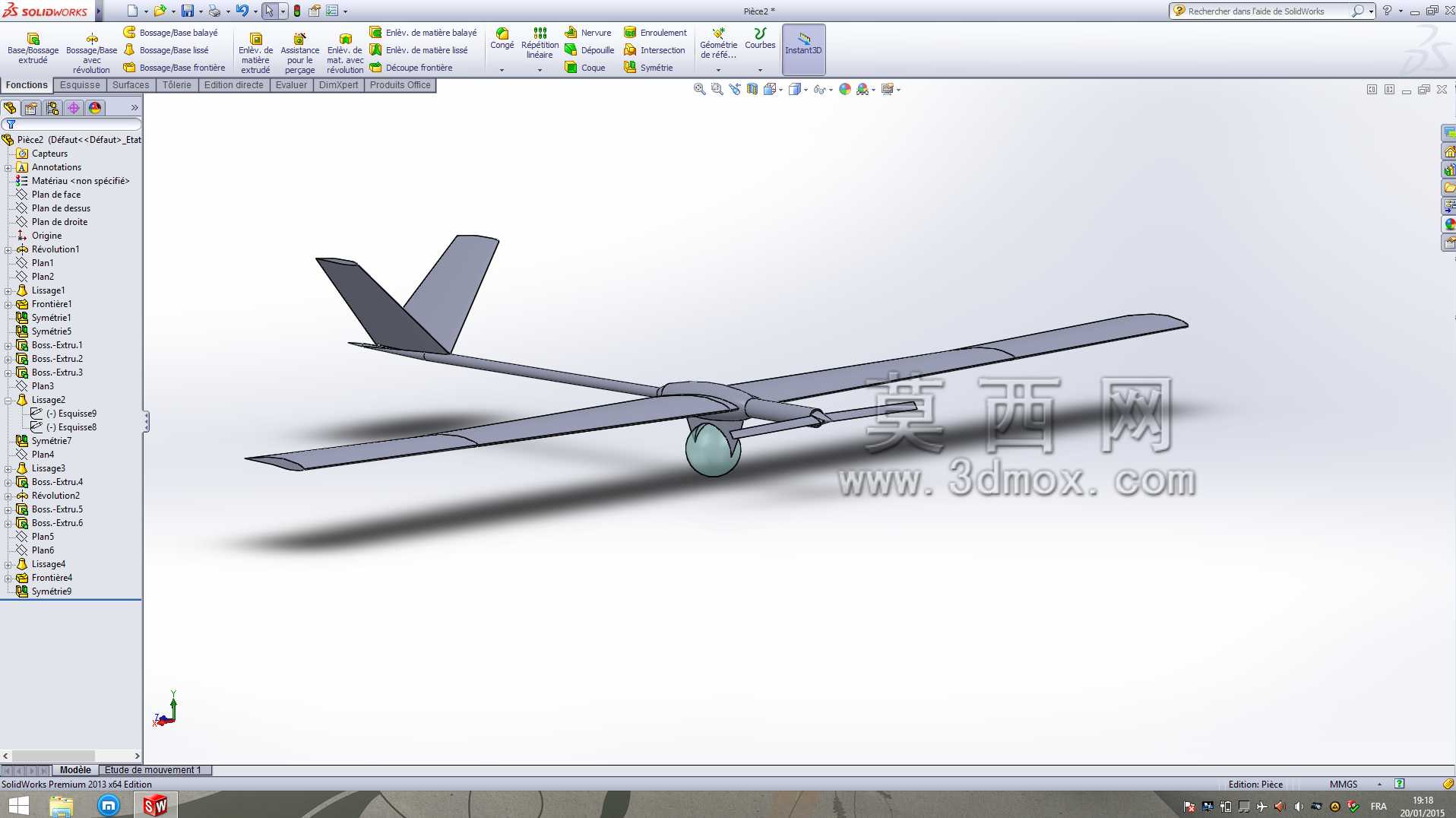

　　这款固定翼布局的无人飞行器，核心定位面向小范围低空侦察、地形测绘以及户外航模科研验证场景，整体采用上单翼常规气动布局，在低速飞行状态下能获得更优的升阻比，配合后置V型尾翼设计，既减少了传统平尾与垂尾带来的结构重量，也能在飞行过程中降低尾翼对机翼下洗气流的干扰，提升飞行姿态的稳定性。从结构设计逻辑来看，整机机身采用流线型纺锤体截面，中段位置预留了设备舱安装空间，可搭载轻量化的图像采集模块、小型飞控板以及动力锂电池组，舱段位置设计有快拆卡扣结构，无需额外工具即可完成舱盖开启，方便作业前的设备调试与电池更换作业。机翼部分采用等弦长矩形翼基础构型，翼尖位置做了小幅上反设计，能有效提升飞行过程中的横向静稳定性，降低飞控系统的姿态修正压力，

　　机翼与机身的连接采用插接式结构，翼根处设计有定位销与锁紧卡扣，既保证了连接强度，也能在运输过程中快速拆解机翼，缩小整体收纳尺寸。动力系统布置在机头下方位置，采用前置拉进式螺旋桨驱动，这种布局能让螺旋桨处于未被机身干扰的来流区域，提升动力输出效率，同时机头位置的电机安装座设计有减震胶圈安装位，可过滤电机运转过程中产生的高频振动，避免振动传递到机身搭载的摄像设备上，影响采集画面的清晰度。尾翼部分的V型夹角经过气动计算优化，两个尾翼面同时承担传统平尾的俯仰操控与垂尾的航向操控功能，配套的舵机安装在尾翼根部的机身尾段内，舵面连接采用短连杆直驱结构，减少了传动间隙带来的操控延迟，提升飞行姿态的响应速度。起落架部分采用单腹板式滑橇结构，

　　布置在机身重心靠前位置，既可以在平整草地、硬化路面完成滑跑起降，也能在紧急迫降时吸收冲击能量，避免机身结构直接与地面碰撞造成损坏，滑橇采用轻量化的工程塑料材质，在保证抗冲击强度的前提下尽可能降低结构重量。从安装边界来看，整机翼展控制在1.2米到1.5米区间内，机身长度约为翼展的六成，拆解后单个部件的最大尺寸不超过0.8米，可放入常规的户外背包中携带，适合野外作业场景下的快速转场使用。结构设计过程中，所有受力接头位置都做了圆角过渡处理，避免应力集中导致的结构断裂问题，机翼主梁采用碳纤维棒预埋的加强方式，在控制重量的同时保证机翼的抗弯强度，能承受6级风况下的飞行载荷。在实际作业场景中，这款无人机可搭载重量不超过200克的任务设备，

　　续航时间可达到45分钟以上，作业半径控制在2公里范围内，完全满足小区域的农田长势巡查、管线巡检以及户外航拍摄影的使用需求，同时其结构简单、零部件通用性强的特点，也适合作为航模爱好者的DIY改装平台，可根据不同的使用需求调整机翼面积、尾翼角度以及动力配置，适配不同的飞行场景要求。机身表面的蒙皮结构采用分段式设计，每一段蒙皮都对应内部的结构隔框，在维修更换时无需拆解整个机身，仅需替换受损部位的蒙皮即可，大幅降低了后期的维护成本。飞控设备的安装位设计在机身重心位置，能减少飞行过程中加速度传感器的测量误差，提升飞控系统的姿态解算精度，设备舱内预留了通用的安装孔位，可适配市面上主流的小型飞控模块与图传设备，无需额外打孔改装即可完成设备集成。
