小型固定翼滑翔飞行器结构设计方案

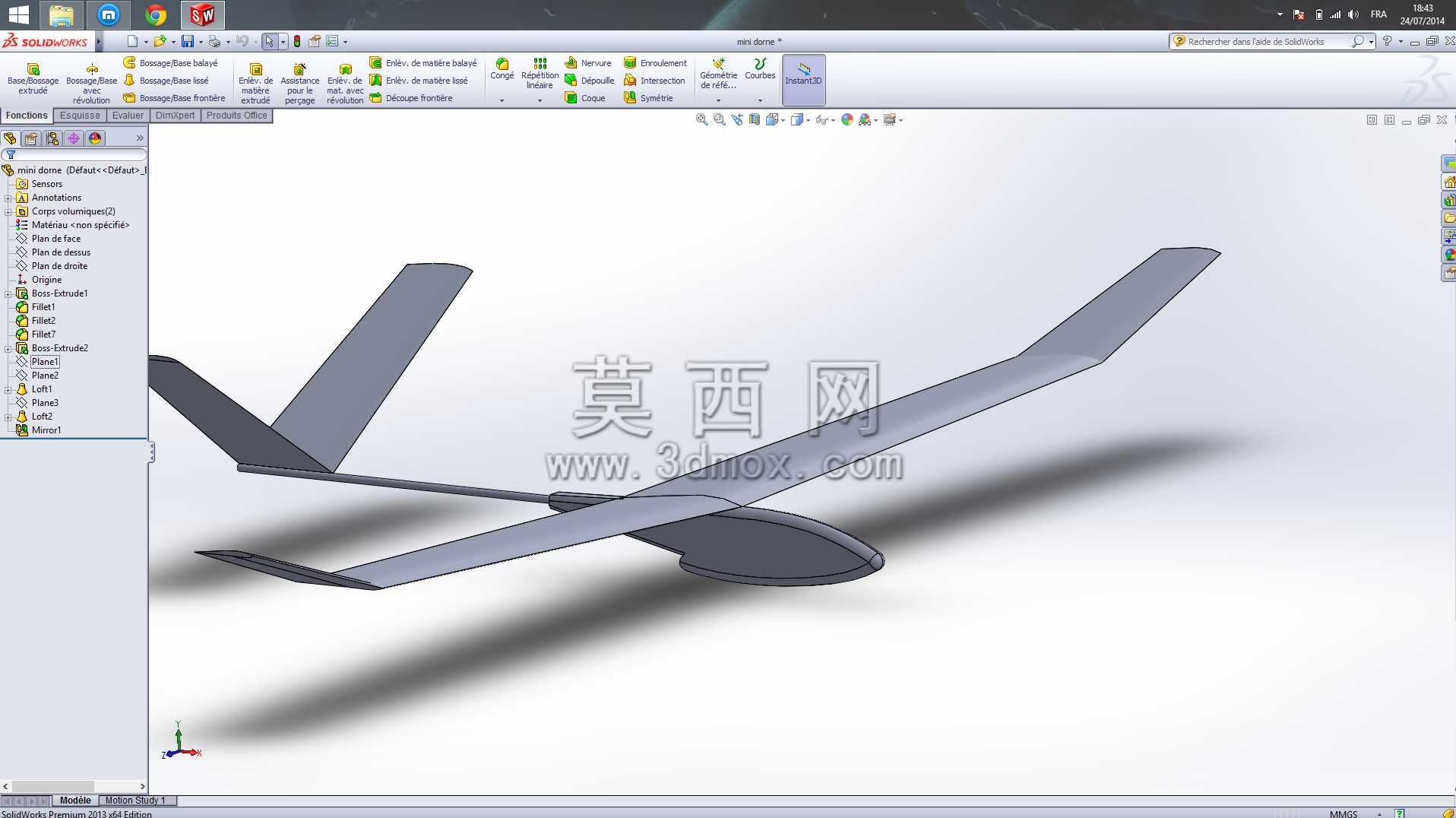

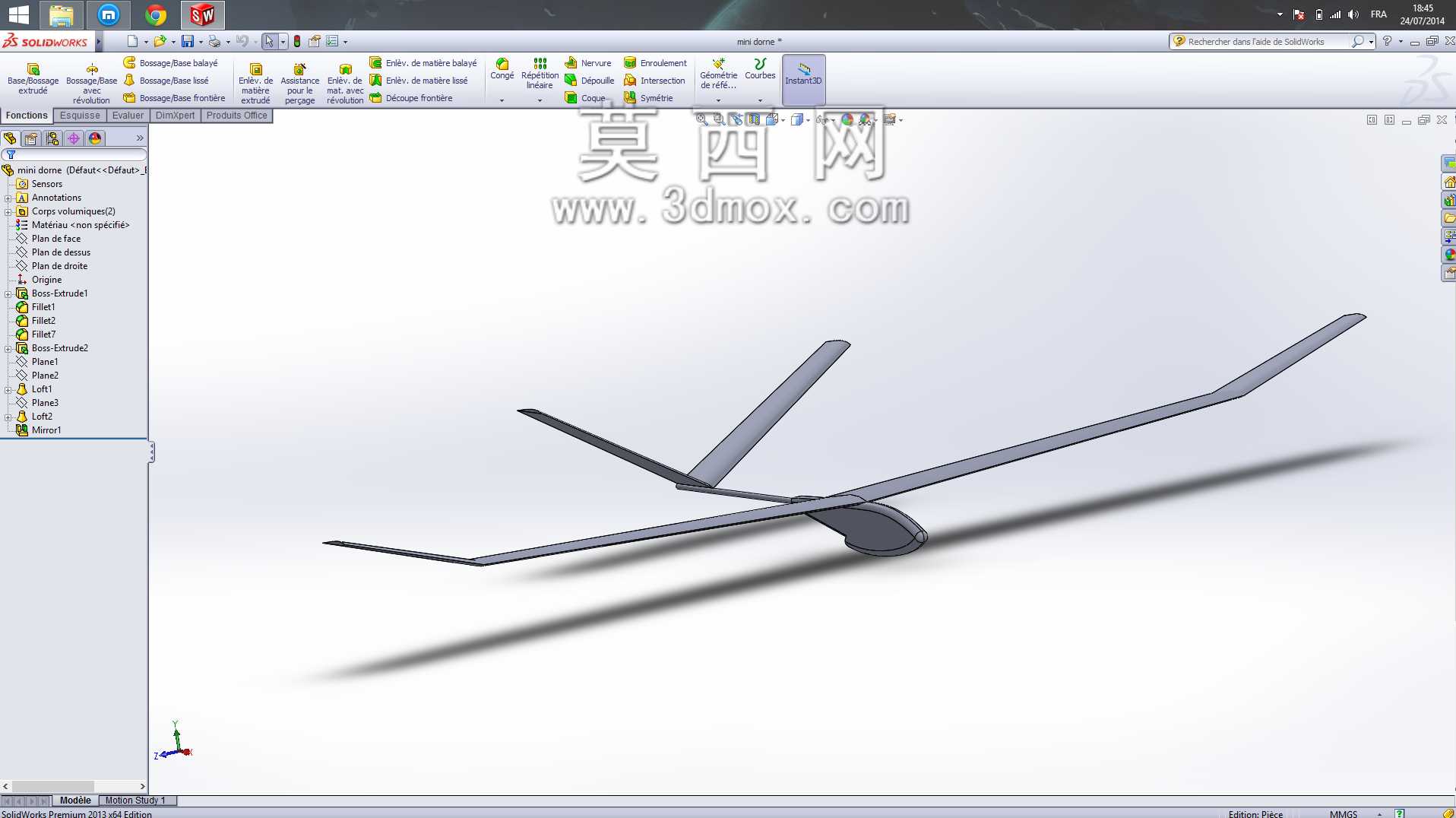

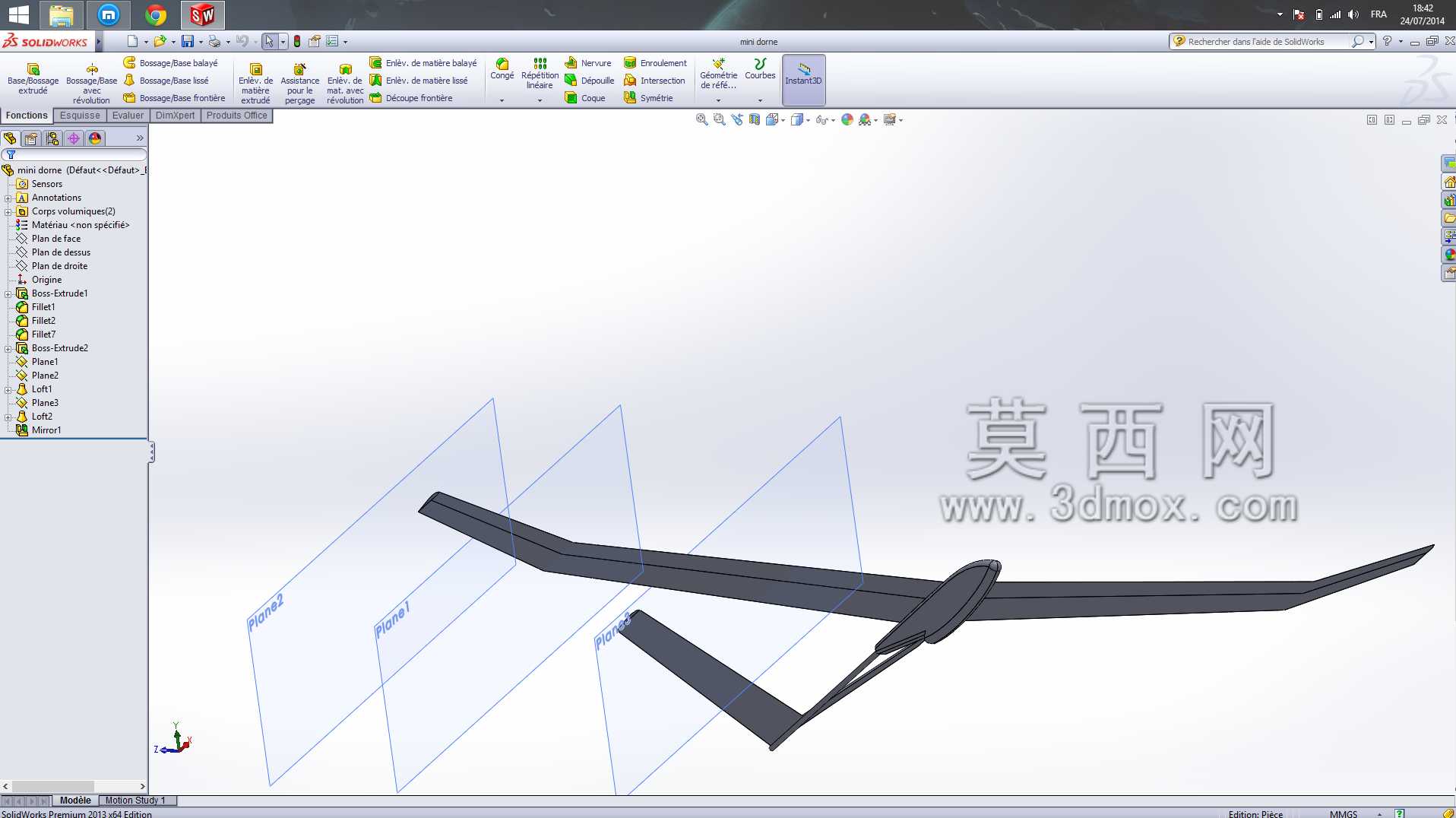

　　这款小型滑翔飞行器的结构设计，核心围绕低速低空飞行场景下的气动效率与结构轻量化做平衡，日常可用于航模试飞教学、低空环境探测、户外休闲飞行等场景，整体采用上单翼布局，机翼中段设置一体化的机身连接凸台，无需额外的连接件即可完成机翼与机身的定位，降低装配环节的公差累积。从结构边界来看，整机翼展控制在适合单人手持抛投的尺寸范围内，机翼两端做了小幅上反角设计，飞行过程中可借助上反角的自然滚转修正特性，提升低速飞行时的姿态稳定性，即便遇到小幅侧风干扰，也能依靠气动布局自身的特性回正姿态，降低飞控系统的调校难度。机翼主体采用等截面翼型过渡到翼尖的渐缩设计，翼根位置的厚度满足低速飞行的升力系数要求，翼尖收窄的结构可以减少诱导阻力，提升滑翔比，

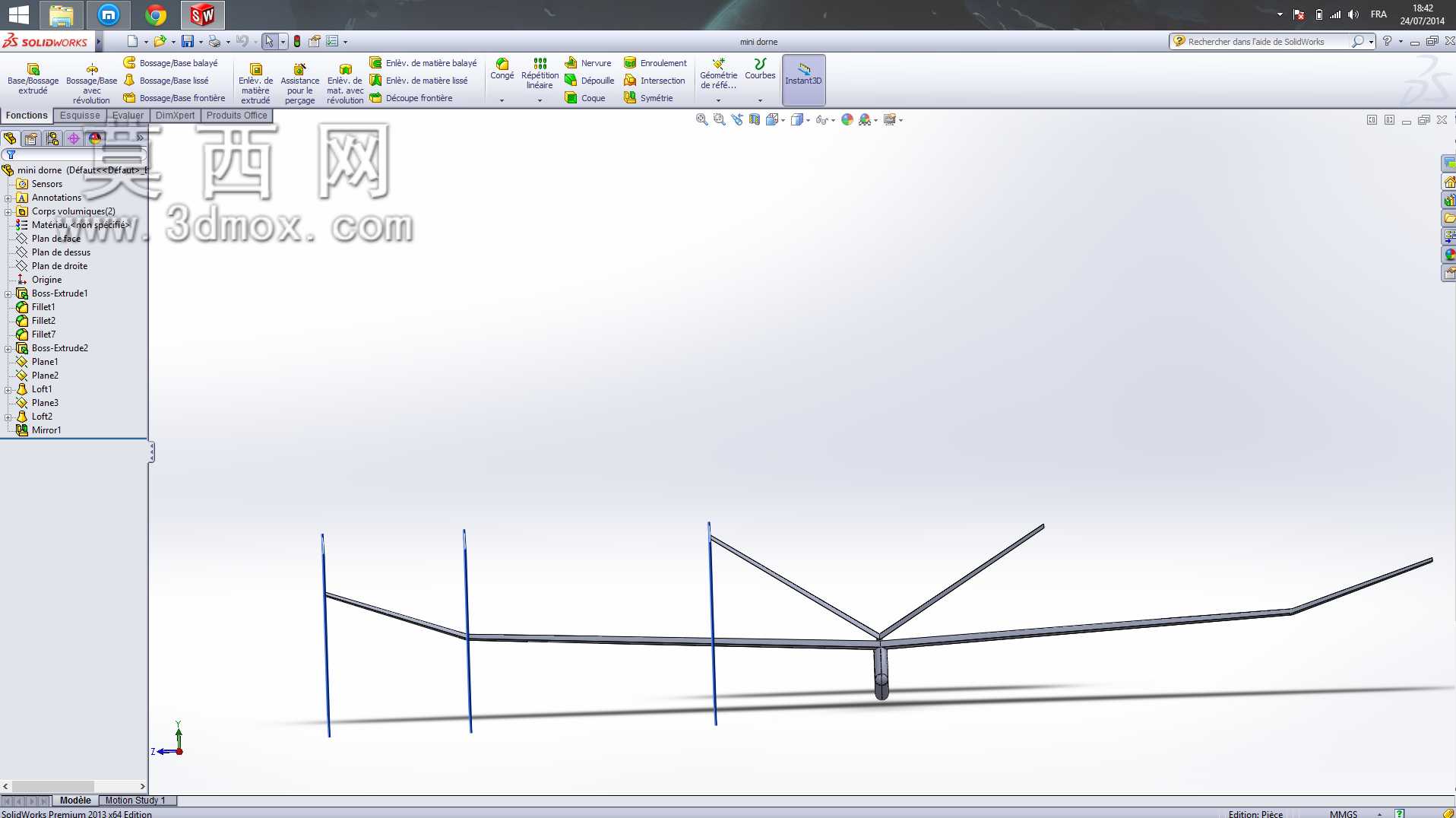

　　在无动力滑翔状态下可以获得更长的留空时间。机身部分采用极简的杆式结构，从机翼连接点向前延伸出短小的机头段，可根据使用需求搭载微型摄像模块或者环境传感组件，机头位置预留的安装空间直径适配主流的微型航电设备，安装边界做了限位凸台，设备装入后无需额外打胶即可靠过盈配合固定，减少飞行过程中的震动位移。机翼下方设置的多根垂直支撑杆，并非多余结构，一方面是作为机翼的翼型支撑，在采用轻质发泡材料或者薄木片制作机翼蒙皮时，支撑杆可以分散机翼的受力，避免大迎角飞行时机翼出现过度形变导致气动效率下降；另一方面这些支撑杆的位置经过重心配平计算，刚好对应整机重心的纵向分布点，在做手抛起飞时，手持对应位置即可保证抛出时机身姿态水平，不需要反复调整手持点位。

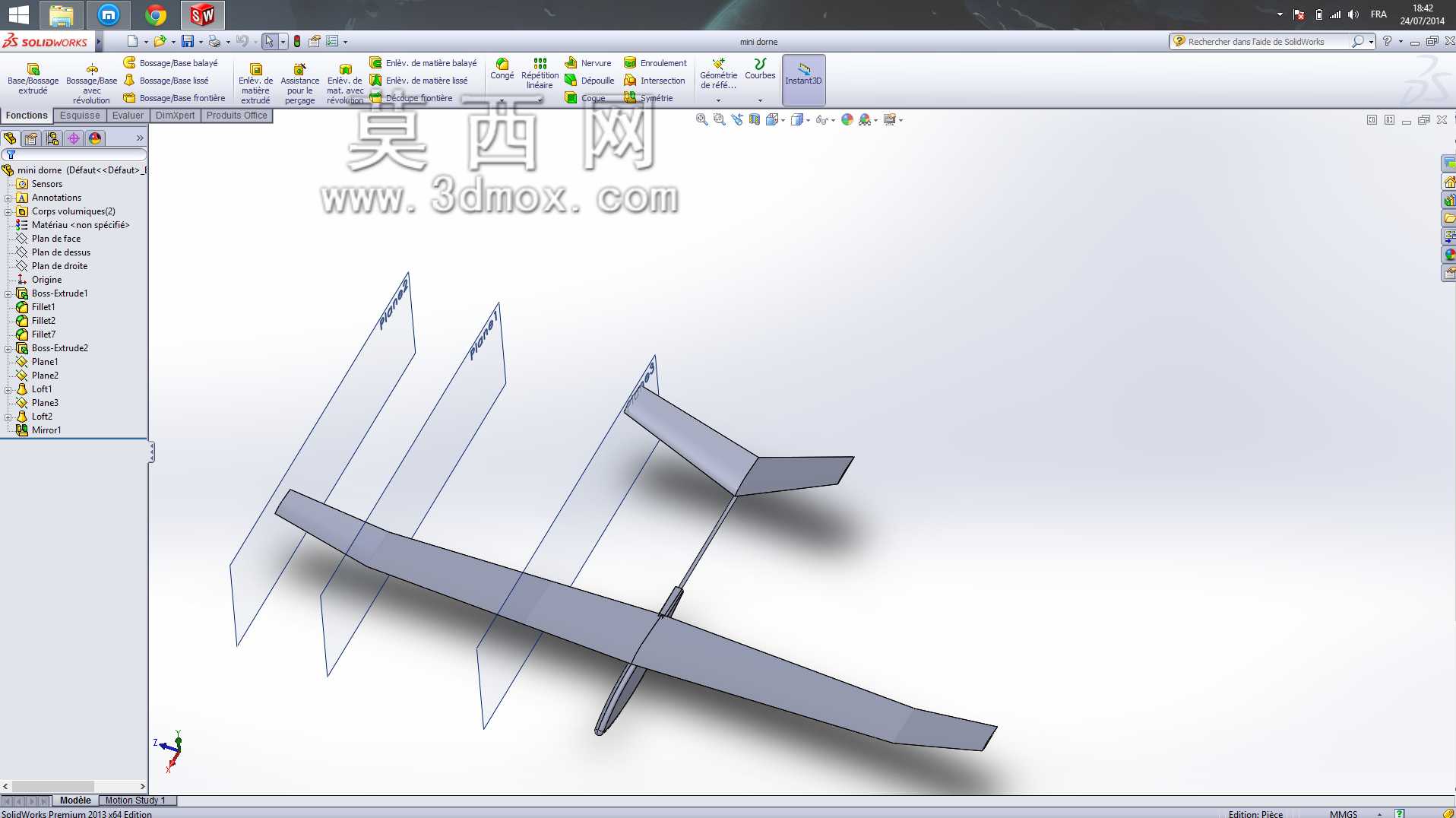

　　尾翼部分采用V型尾翼布局，相比传统的平尾加垂尾结构，V型尾翼可以减少结构件数量，同时兼顾俯仰与航向的姿态控制，尾翼的操纵面预留了舵机安装位，安装孔位的间距适配微型9g舵机的固定尺寸，舵面的偏转角度范围经过干涉校验，满舵偏转时不会与机身杆结构出现碰撞。从结构强度设计来看，整机所有受力节点都做了圆角过渡，避免应力集中，机翼与支撑杆的连接位置、支撑杆与机身杆的连接位置，都预留了粘接或者螺丝固定的接触面，接触面的面积足够传递飞行过程中的气动载荷，即便在小幅俯冲改出的工况下，结构也不会出现脱开的问题。设计过程中优先考虑了制作的便捷性，所有结构件都可以采用轻质管材、板材切割加工完成，不需要复杂的曲面成型工艺，适合手工制作或者小批量快速加工，

　　对于航模爱好者或者初级飞行器设计学习者来说，可以直接基于这个结构框架调整翼型参数、尾翼角度，快速迭代出不同飞行特性的滑翔机方案。在实际飞行测试的适配性上，这个结构的重心调整范围比较宽，在机头位置增减配重即可适配不同重量的搭载设备，不需要大幅调整机翼的安装位置，机翼的安装角设置为适合低速滑翔的角度，平飞时不需要大的舵面补偿即可维持稳定的飞行姿态，降低操纵难度。
