磁进给弹性皮筋发射牙签弩结构设计

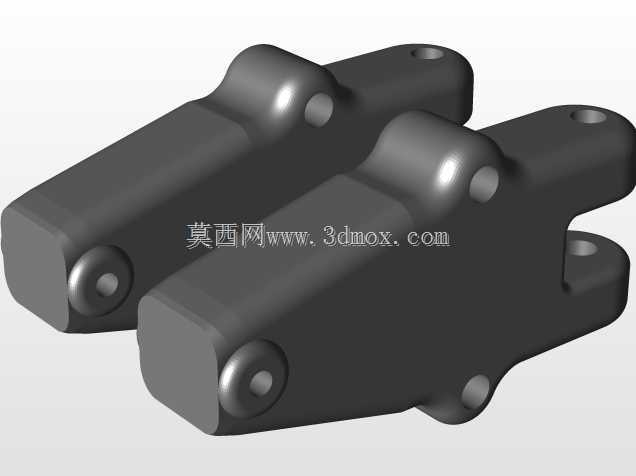

这款手持弹性发射装置采用对称式三臂布局，主体承载梁采用长条矩形截面结构，作为整个装置的受力基准，所有功能部件均围绕该梁进行装配定位。两侧的发射臂通过铰接结构与主体梁连接，铰接点处设置金属轴销作为回转中心，可实现发射臂的小角度开合，为皮筋拉伸提供行程空间。装置的动力来源为套设在发射臂端部与主体梁前端固定点之间的环形弹性皮筋，皮筋预拉伸量经过匹配设计，既保证发射时的初始动能，又避免拉力过大导致结构变形或操作费力。

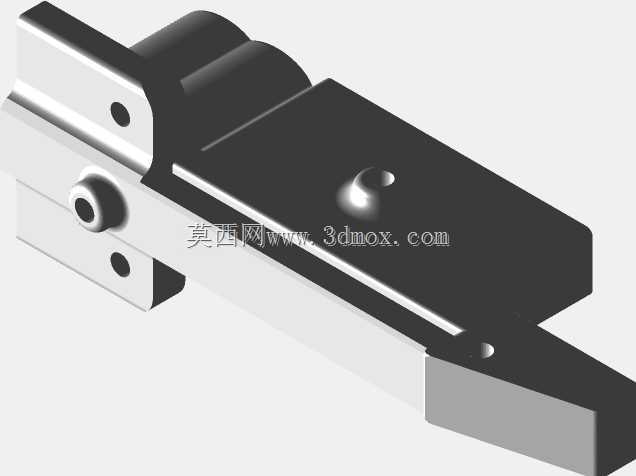

磁进给结构布置在主体梁的前端发射位置，通过嵌入的小型永磁体对铁质牙签进行吸附定位，无需额外的夹爪或卡槽结构即可实现待发射牙签的快速固定，装填时只需将牙签端部靠近磁吸位置即可自动对位，大幅简化装填操作步骤，同时磁吸结构无活动易损件，长期使用不会出现卡滞、磨损失效的问题。发射触发依靠手指按压发射臂尾部的施力段，两侧发射臂同步向内回转时，皮筋的拉伸状态被瞬间释放，带动被磁吸固定的牙签沿主体梁的轴向方向射出，发射方向一致性较好，不会出现侧向偏移的问题。

从安装边界来看，整个装置收拢状态下的外形尺寸适配成年人单手握持，主体梁长度控制在手掌可完全覆盖的范围，两侧发射臂展开后的最大宽度不超过四指并拢宽度，握持时手指可自然搭在发射臂的施力位置，无需调整握持姿势即可完成触发操作。所有外露的金属固定件均采用沉头安装方式，表面无突出的尖锐棱角，握持接触区域的塑料件边缘做了圆角过渡处理，避免操作时划伤手部。

结构设计上充分考虑了3D打印成型的工艺性，所有塑料构件均采用等壁厚设计，无大角度倒扣结构，打印时无需添加支撑即可一次成型，铰接孔的尺寸预留了塑料件的收缩余量，装配时轴销可直接压入，无需额外粘接或紧固件固定。皮筋的固定位置设计了环形凹槽，皮筋套入后不会在发射过程中滑脱，同时凹槽深度经过计算，不会削弱构件的结构强度，即使多次重复拉伸发射，固定位置也不会出现开裂问题。该装置主要作为休闲娱乐的创意机械玩具使用，其磁吸进给的结构思路也可拓展应用到小型低压弹射装置的设计中，为简易弹性发射机构的装填结构优化提供参考，整体结构无复杂零件，装配工序简单，仅需轴销、皮筋、磁体三类标准件即可完成总装，后期维护更换易损件也十分便捷。
