SK16梯形轴支架三维结构设计

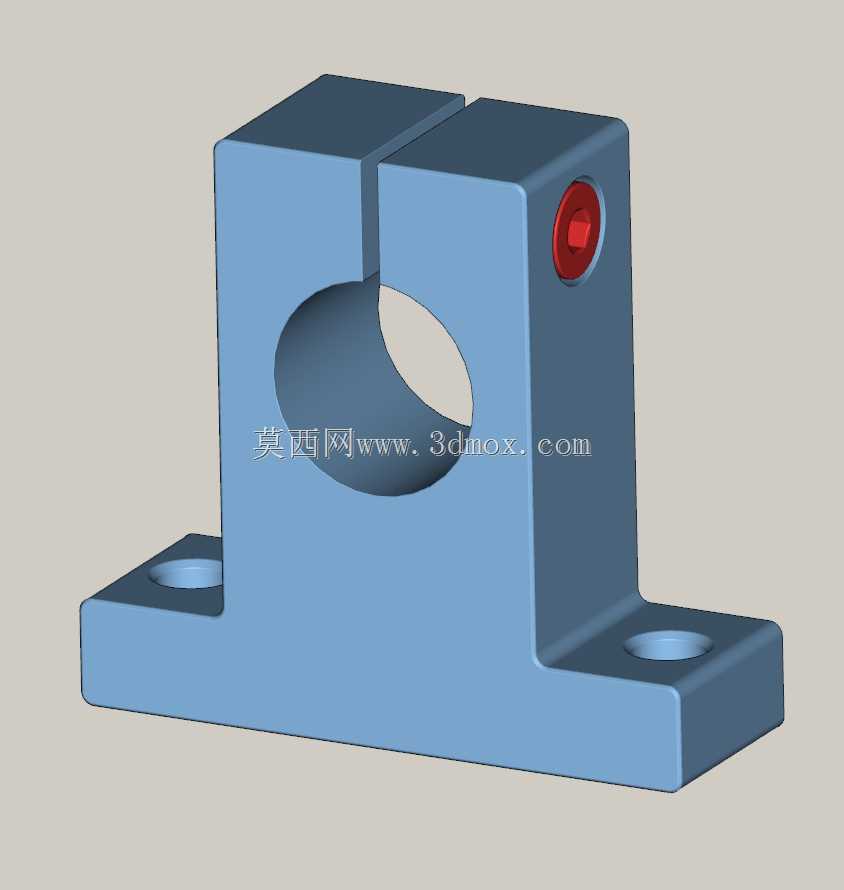

这款梯形轴支架主要应用于轻工自动化输送线、小型工装夹具台、检测设备的直线光轴支撑场景，用来固定直径16mm的导向轴，避免光轴在往复滑动或者旋转过程中出现径向跳动、轴向窜动的问题，保障配套的直线运动部件运行精度。从实际使用场景来看，这类支架常成对布置在光轴两端，安装在设备的型材框架或者安装底板上，侧面的紧定螺钉孔用来穿入内六角紧定螺钉，顶住穿入支架内孔的光轴外壁，实现光轴的位置锁死，防止设备运行过程中光轴移位。

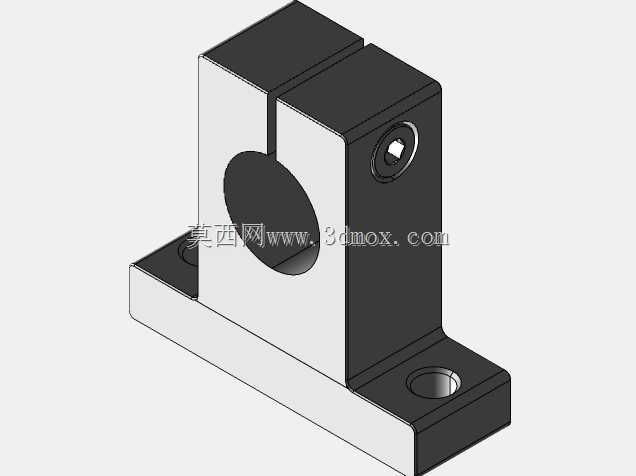

设计上采用梯形立式支撑结构，底部的安装底板向两侧延伸出带沉头孔的安装耳，两个安装孔的中心距预留了标准紧固件的操作空间，安装时可以直接穿入内六角螺栓将支架固定在安装基面，沉头孔设计可以让螺栓头完全沉入孔内，不会突出安装面干涉其他部件运动。支架主体的支撑臂做了等厚度加强设计，中间的轴孔为通孔设计，穿轴时可以从任意一侧穿入，适配不同的设备布局需求，侧面的紧定螺纹孔与轴孔垂直贯通，拧紧螺钉后可以均匀施力在光轴表面，不会出现光轴被顶偏的问题。

从安装边界来看，支架整体高度适配16mm光轴的常规安装高度需求，底部安装面做了平面度处理，安装后可以保证轴孔的轴线与安装基面平行，避免光轴安装后出现倾斜导致滑动卡滞。支架顶部的开槽设计是为了在紧定螺钉锁紧时，让支架臂产生微小的弹性形变，抱紧光轴的同时不会因为应力集中导致支架开裂，同时也能补偿光轴的微小尺寸公差，适配不同厂家生产的同规格光轴。在实际选型过程中，这类支架不需要额外加工安装位，直接按照孔位尺寸在安装板上打对应的螺纹孔或者过孔即可完成装配，相比一体式焊接的支撑座，拆装维护更加方便，调整光轴位置时只需要松开紧定螺钉就可以滑动光轴调整位置，调整到位后重新锁紧即可，非常适合需要频繁调整工位的小型自动化设备使用。结构上所有棱边都做了倒角处理，避免装配过程中划伤操作人员，也不会在安装时刮伤配套的光轴表面，保障光轴的表面粗糙度不受破坏，延长配套直线轴承的使用寿命。
