挤压设备用TBR系列圆轨支撑固定座

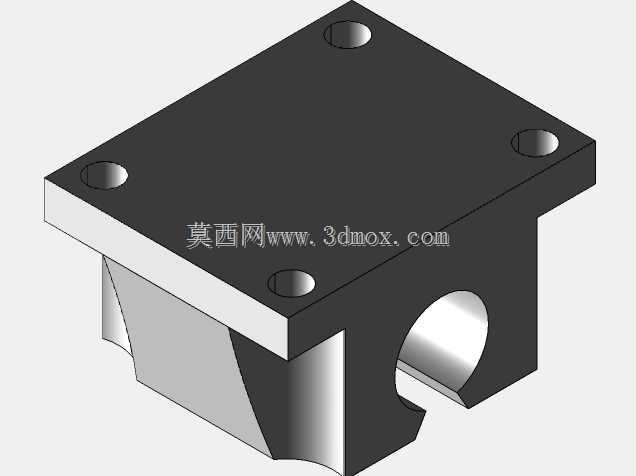

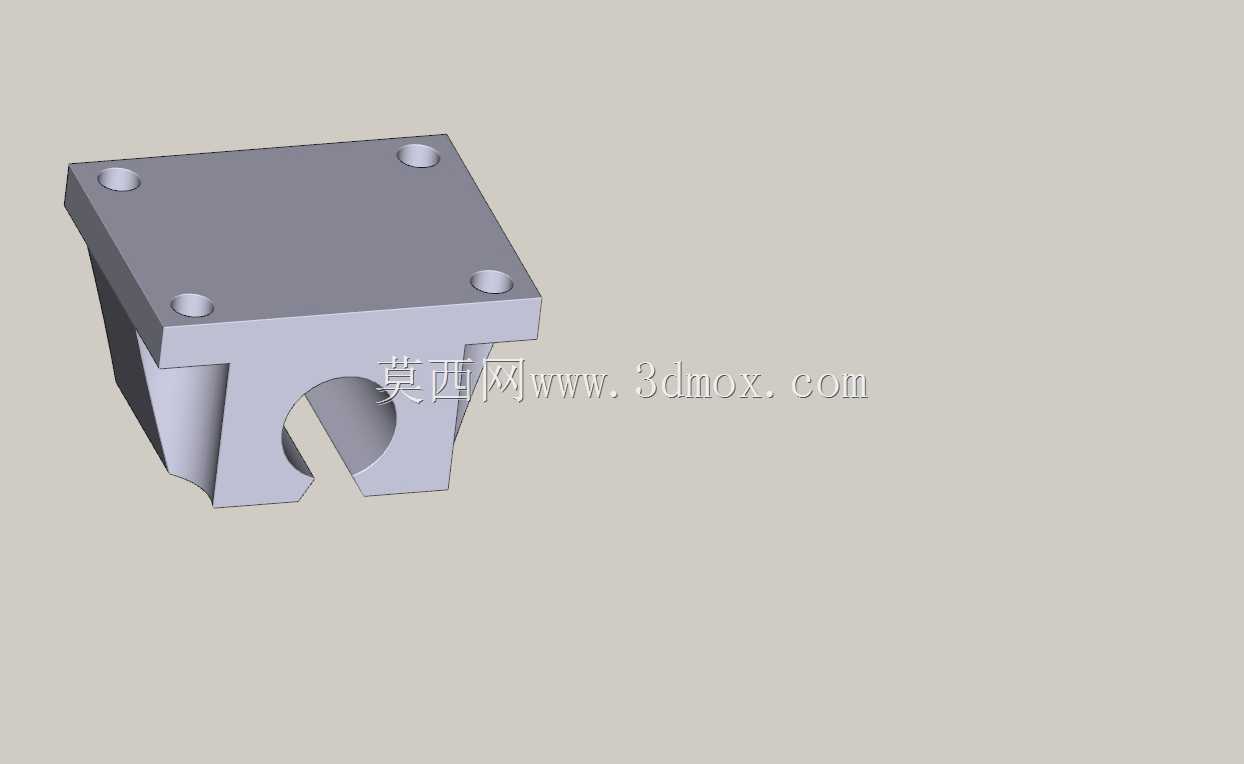

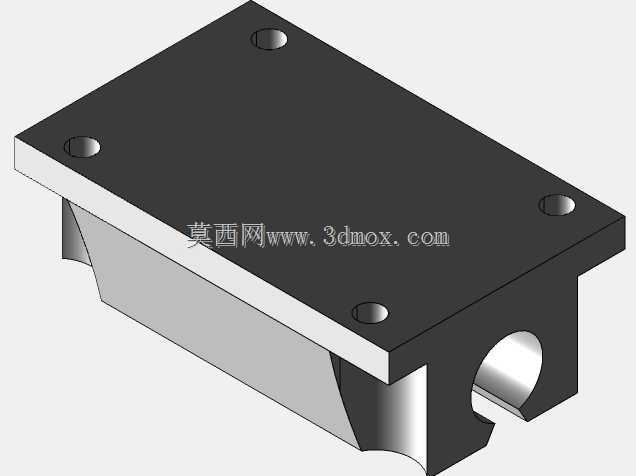

　　在铝型材挤压、橡塑挤出这类连续送料的生产线里，圆导轨的支撑刚性直接决定了出料的直线度与尺寸一致性，很多现场调试时遇到的出料跑偏、导轨磨损快的问题，追根溯源都是支撑座的安装匹配度不足导致的。这款支撑座针对25规格圆轨做了适配设计，主体采用方块式安装结构，顶部预留四个对称的沉头安装孔，可直接通过内六角螺栓固定在设备的安装基板上，安装孔的孔位公差按照H7级精度控制，装配时不需要额外配做铰孔，就能保证支撑座与安装面的贴合度，避免长期受载后出现螺栓松动、支撑偏移的问题。

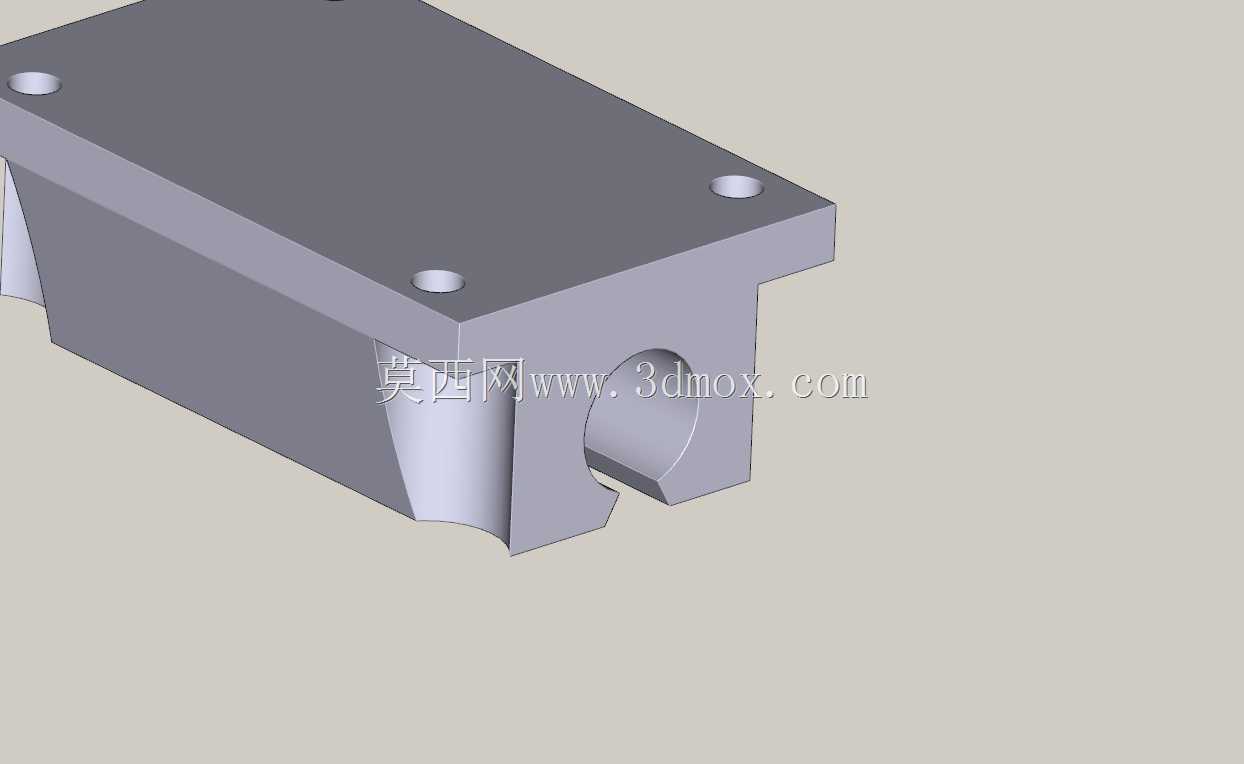

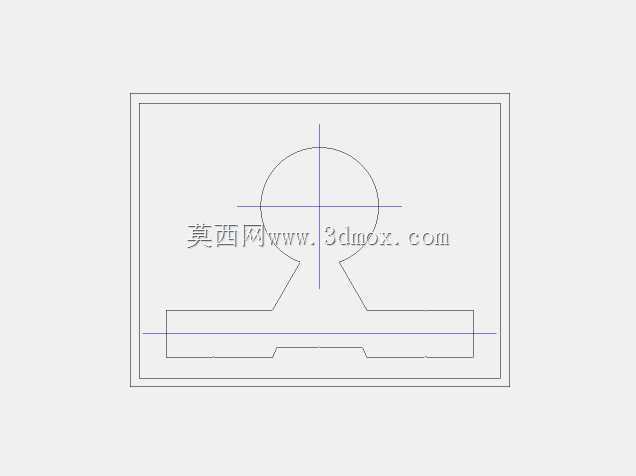

　　支撑座的主体承托部分做了开口式圆弧卡槽设计，圆弧内径与25mm圆轨的外径做了过渡配合，卡槽开口处预留了锁紧间隙，现场装配时可以先将圆轨穿入卡槽调整轴向位置，确认导轨的平行度与水平度后，再通过侧面的锁紧结构将圆轨完全抱死，不需要额外加工导轨的定位台阶，能大幅缩短现场装配的调校时间。考虑到挤压生产线的现场工况多存在铝屑、橡塑颗粒飞溅的问题，支撑座的卡槽边缘做了倒角过渡，不会在装配时刮伤圆轨的镀铬表面，同时方块式的外形没有多余的突出结构，碎屑不容易在支撑座表面堆积，日常维护时只需要用压缩空气吹扫即可清理表面附着的杂物。

　　从安装边界来看，这款支撑座的底面为全平面设计，对安装基板的平面度要求不超过0.1mm/m，普通的热轧钢板焊接后经铣削加工的安装面即可满足使用要求，不需要额外做研磨处理。支撑座的整体高度经过优化，在保证圆弧卡槽有足够壁厚承受径向载荷的前提下，尽可能压缩了整体高度尺寸，能降低整个导轨副的安装重心，减少设备运行时的振动幅度。四个安装孔的中心距按照通用的25圆轨安装标准设计，可直接替换市面上同规格的TBR、TBRL、TBS系列支撑座，不需要重新在安装基板上打孔，老设备改造时可以直接换装，减少改造的加工工作量。

　　在功能设计上，这款支撑座除了承担圆轨的径向支撑作用外，还可以作为导轨的轴向定位点使用，当长行程导轨需要分段拼接时，可在拼接位置安装该支撑座，通过卡槽的端面顶住导轨的拼接端面，保证两段导轨的同轴度，避免拼接处出现台阶导致滑块运行卡顿。针对挤压设备连续运行时导轨因温度变化产生的热胀冷缩问题，支撑座的卡槽在轴向方向预留了微量的窜动间隙，不会因为导轨热伸长导致支撑座受额外的轴向力，避免长期运行后出现安装螺栓断裂的问题。

　　结构设计上，支撑座的承力部位做了加厚处理，卡槽下方的壁厚比常规同规格支撑座厚2mm，能承受更大的径向载荷，在挤压设备的出料端这类受冲击载荷较大的位置使用时，也不会出现支撑座开裂、变形的问题。所有的棱边都做了R1的圆角处理，不仅避免了装配时划伤操作人员，也能减少应力集中，提升支撑座的疲劳强度。整体结构没有复杂的曲面特征，不管是采用铸件毛坯铣削加工，还是采用型材直接加工，都能快速完成生产，加工成本可控，适合批量配套在自动化生产线、挤出设备、输送设备等需要使用圆导轨做直线导向的场合。

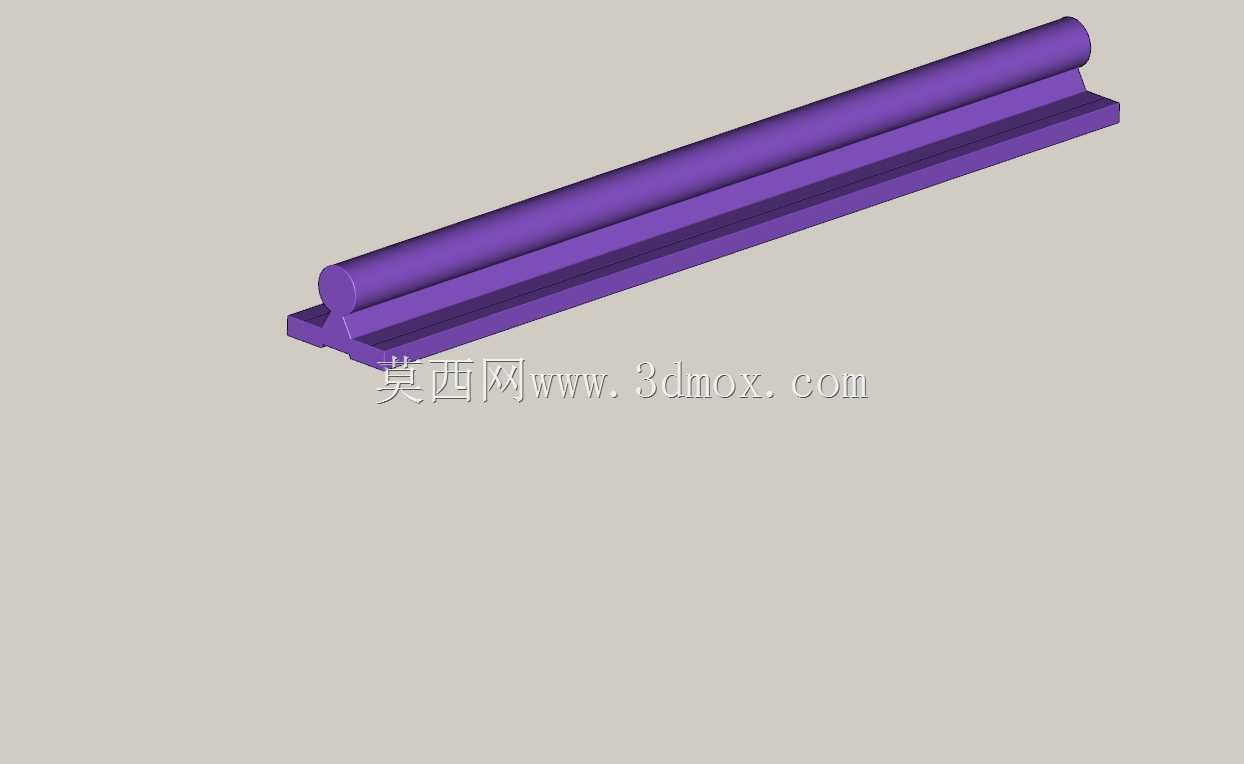

　　在实际选型应用中，这款支撑座适合搭配25mm直径的淬火硬轴使用，单座的额定径向载荷可满足常规中小型挤压设备的导向支撑需求，安装时只需要保证同一根导轨上的多个支撑座的卡槽中心在同一条直线上，即可保证导轨的运行精度，不需要额外做复杂的调校工作。对于有防尘需求的场合，还可以在支撑座的卡槽两端加装防尘毡圈，阻挡碎屑进入卡槽与圆轨的配合面，延长导轨与支撑座的使用寿命。
