SC16L加长型箱式直线滑动轴承结构

　　做非标设备设计的同行大多有体会，但凡涉及短行程高精度直线往复运动的工位，导向部件的选型直接决定整套机构的运行稳定性与后期维护成本，这款加长型箱式直线滑动轴承，就是针对常规标准直线轴承负载能力不足、导向长度偏短的痛点优化而来的结构。从实际应用场景来看，这类轴承常被用在小型自动化点胶机的Z轴升降导向、3D打印设备的打印头平移导向、桌面型分拣机械手的短行程滑台、包装设备的挡料机构往复动作端，还有各类检测治具的推拉导向位，这些场景的共性是不需要过长的运动行程，但对运动过程的顺滑度、径向承载能力、安装便捷性有较高要求，不需要额外搭配复杂的导轨安装座，直接通过轴承本体的安装孔就能完成固定，大幅降低小型机构的设计复杂度。从功能特性上看，这款加长结构相比同内径的标准型箱式直线轴承，整体轴向长度增加了近40%，内部滑动接触区域的有效长度同步提升，带来的直接优势就是运动过程中的抗倾覆力矩能力显著增强，当导向轴端承受偏载力时，加长的滑动支撑面可以将接触应力均匀分散到更长的接触区域，避免局部应力集中导致的轴承内壁快速磨损，也能减少运动过程中的卡滞、晃动问题，哪怕是侧向安装、垂直安装的工况下，也能保持稳定的滑动精度。

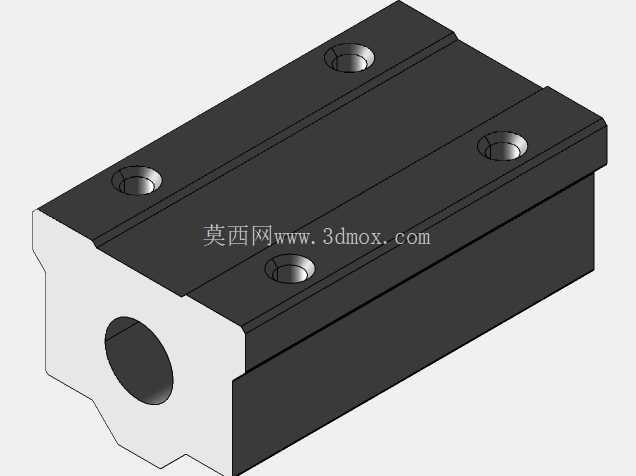

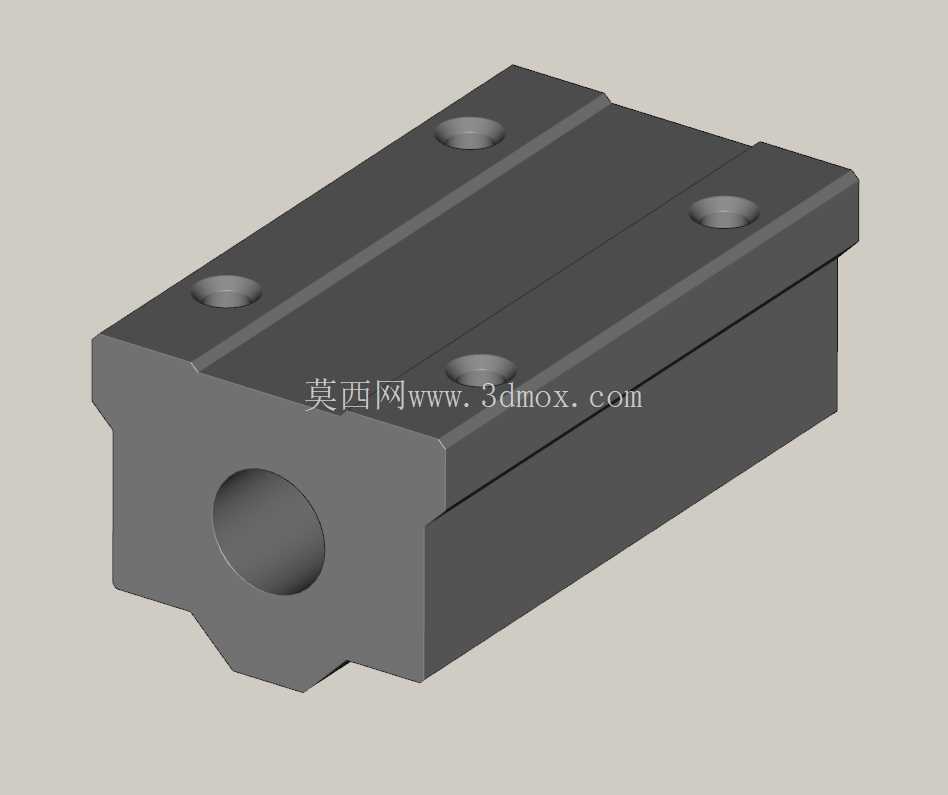

　　轴承本体采用一体式箱式结构设计，外壳为方正的块状构型，顶面设置四个对称分布的沉头安装孔，安装时可以直接从轴承上方穿入内六角螺丝，将轴承固定在移动负载的安装面上，不需要额外加工轴承座的安装卡槽，也不需要设计复杂的压盖结构来固定轴承外圈，对于小型设备的紧凑安装空间来说，这种安装方式能大幅节省安装位的空间占用，也能降低安装面的加工精度要求，只要安装面平面度达到常规铣加工的精度要求，就能保证轴承的安装同轴度。轴承中心为贯穿式的通孔结构，适配直径16mm的标准圆柱直线导向轴，通孔内壁为自润滑滑动摩擦层，不需要额外加装润滑油路，日常维护只需要定期清理表面附着的粉尘碎屑即可，适合在无尘车间、普通工业环境下长期运行，不会因为润滑油滴落污染加工工件。从设计思路层面拆解这款结构，首先是摒弃了传统直线轴承滚珠滚动的结构形式，采用滑动摩擦的接触方式，相比滚珠型直线轴承，这款结构的抗冲击能力更强，在频繁启停、存在小幅振动的工位上，不会出现滚珠脱落、滚道点蚀的问题，使用寿命在中低速往复运动场景下更有优势；其次是方正的外壳构型，在设计安装结构时不需要额外做防转设计，轴承本体靠四个安装孔固定后就完全不会出现周向转动的问题，相比圆形外轮廓的直线轴承，省去了止动螺丝、防转卡槽的设计步骤，能缩短结构设计的周期。

　　在外形尺寸与安装边界方面，这款轴承的整体宽度与同内径标准型箱式轴承保持一致，安装孔的孔距也和标准件完全兼容，设备改造升级时可以直接替换原有标准型轴承，不需要重新加工安装板的孔位；轴向加长的部分全部为有效滑动支撑段，不会额外增加安装位的宽度方向尺寸，对于原有设备的升级迭代非常友好。轴承的端面做了小尺寸的倒角处理，导向轴穿入时可以起到导向作用，避免安装过程中刮伤轴承内壁的滑动层；四个沉头孔的深度刚好适配常规规格的内六角圆柱头螺丝，螺丝锁紧后头部不会高出轴承顶面，不会和上方的移动负载产生干涉。

　　在实际选型搭配时，这类轴承通常成对使用，两根平行的导向轴分别穿入两个同型号的轴承，构成双轴导向的滑台结构，两个轴承的中心距需要根据负载的大小合理设置，中心距越大，整体抗扭转的能力越强，运动过程越平稳；导向轴的两端通常搭配轴支座固定在设备的机架上，轴的直径公差建议选g6级，表面硬度达到HRC60左右，能最大限度降低滑动层的磨损速度，延长整套导向机构的使用寿命。需要注意的是，这类滑动型直线轴承的运行速度不适合超过1m/s，高速运行场景下还是优先选择滚珠型结构，但在中低速、有一定偏载、维护频率要求低的场景下，这款加长型结构的综合使用成本远低于常规滚珠直线轴承，也不需要搭配价格较高的线性导轨，能有效控制整套设备的制造成本。
