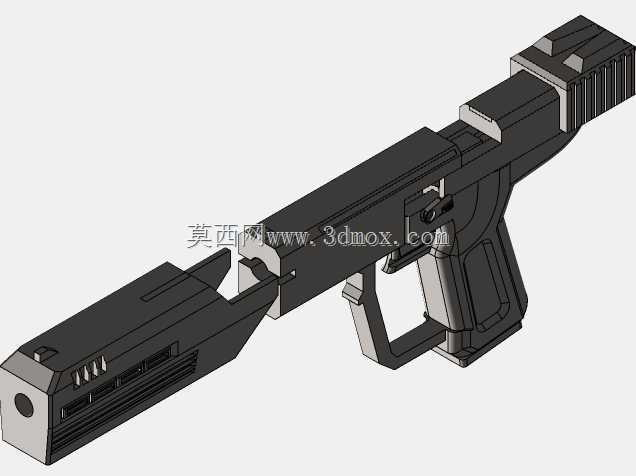

光环主题M6C Socom风格手枪造型结构设计

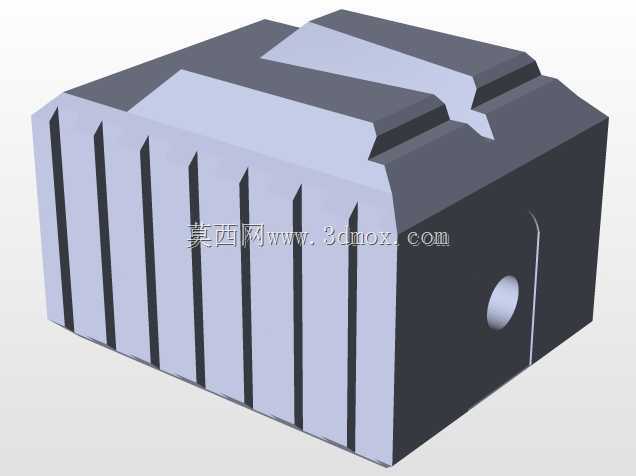

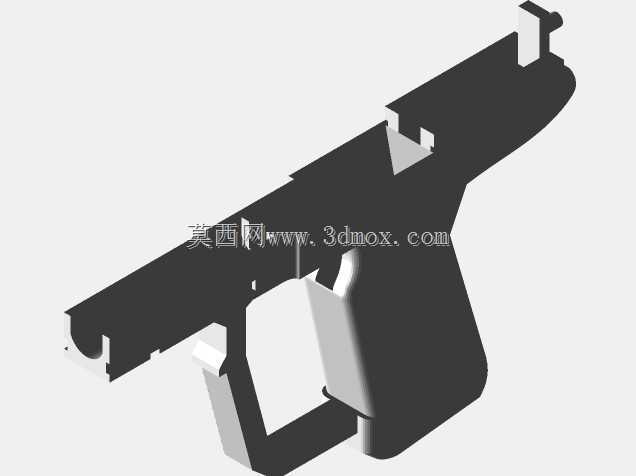

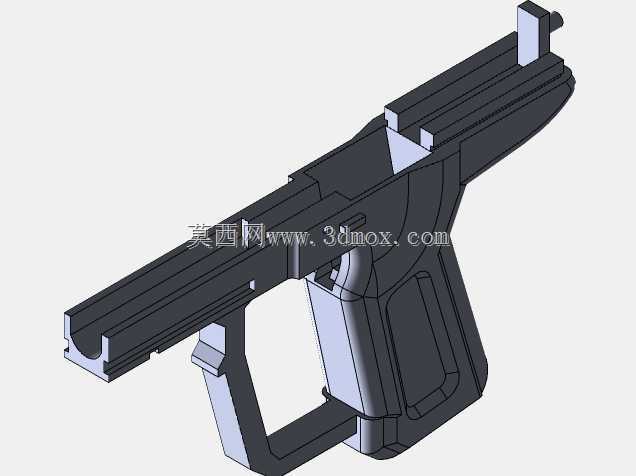

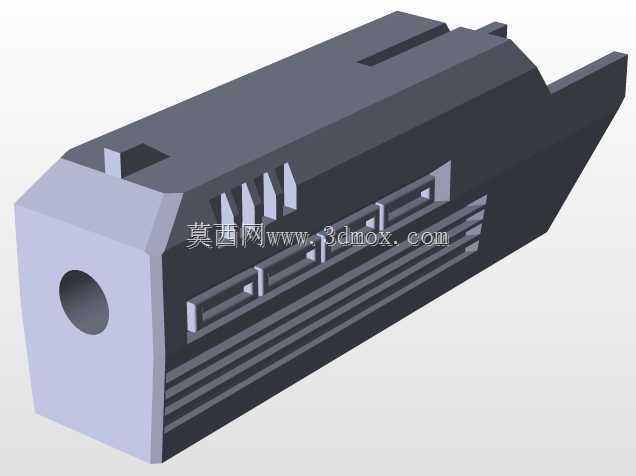

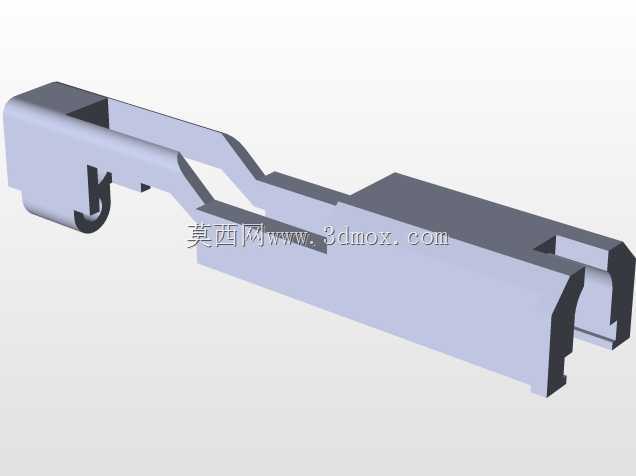

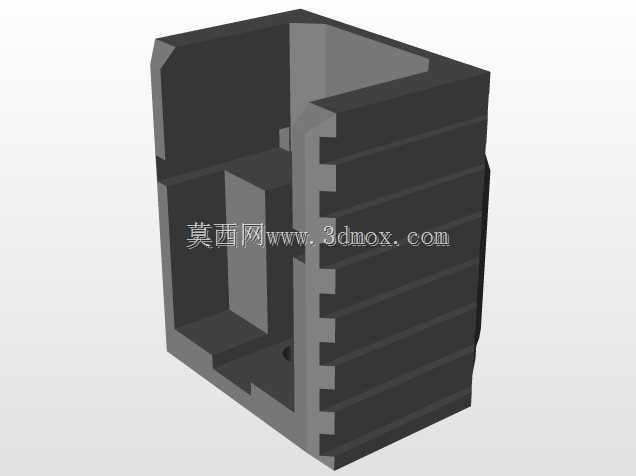

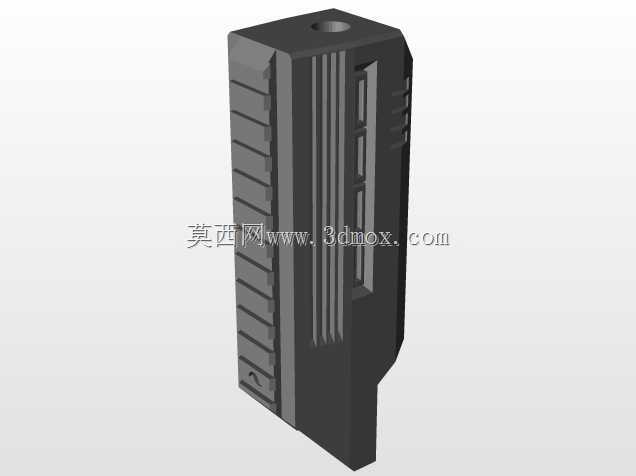

该造型设计围绕科幻IP衍生手持道具的实体化落地需求展开，核心服务于线下主题展陈道具制作、cosplay装备定制、桌面收藏摆件加工三类应用场景，在结构设计阶段优先兼顾了外观还原度与实体制作的可实现性，避免纯概念设计无法落地加工的问题。整体外形采用分段式模块化布局，握持区域按照成年男性平均手掌尺寸做了适配，握把周圈预留1.2mm的包覆层安装余量，可后续粘贴防滑纹理贴片或软质包覆材料，提升手持握持的贴合度，握把与主体框架的连接位置设计了嵌入式定位卡槽，装配时无需额外工装即可快速对齐，减少组装阶段的对位调整工作量。上部主体结构做了等比例的科幻风格细节刻画，表面的散热槽、导轨凸起、拼接缝位置均按照实体注塑或3D打印的工艺要求做了拔模斜度处理，所有锐角位置预留0.3mm的圆角过渡，避免加工后出现锐边毛刺，同时提升成品的结构强度，减少薄壁位置的断裂风险。前端延伸结构与主体采用快拆式连接设计，连接位设置了两个对称的弹性卡扣，可根据展示需求快速拆装更换不同长度的前端配件，适配不同展示场景的造型需求，卡扣的插拔力控制在15N左右，既保证安装后无松旷晃动，又可徒手完成拆装操作，无需借助额外工具。内部结构预留了标准规格弹簧的安装腔室，腔体尺寸适配常规线径0.8mm、外径8mm的圆柱螺旋压缩弹簧，可实现活动部件的往复动作模拟，腔体周边的壁厚统一设置为2mm，在保证结构强度的同时尽可能控制整体重量，长时间手持也不会产生明显的负重感。整体安装边界控制在常规手持道具的尺寸区间内，最大宽度不超过180mm，总长度控制在320mm以内，可适配常规尺寸的展示包装盒，也可满足手持展示的尺寸需求，所有外露的拼接位置均做了错位止口设计，装配后不会出现明显的拼接缝隙，保证外观的整体完整性。表面的细节标识位置做了下沉0.2mm的凹槽设计，后续做表面涂装时可直接在凹槽内填色，无需额外粘贴水贴或移印，降低后期表面处理的工艺难度，同时提升标识的耐磨性能，长期摆放或把玩也不会出现标识磨损脱落的问题。
