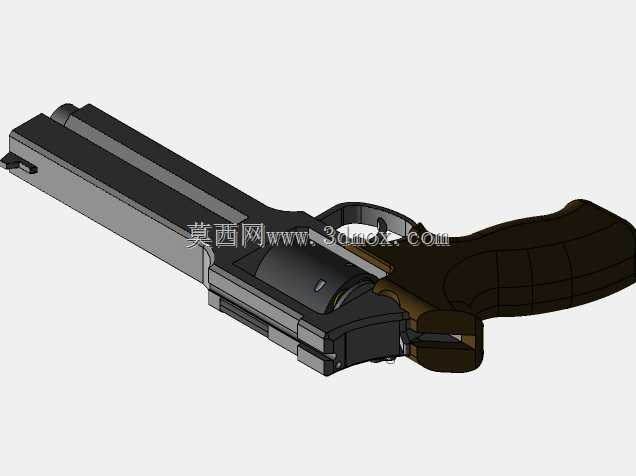

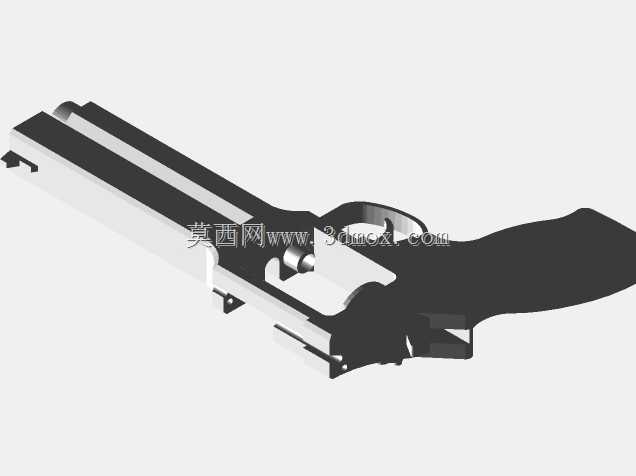

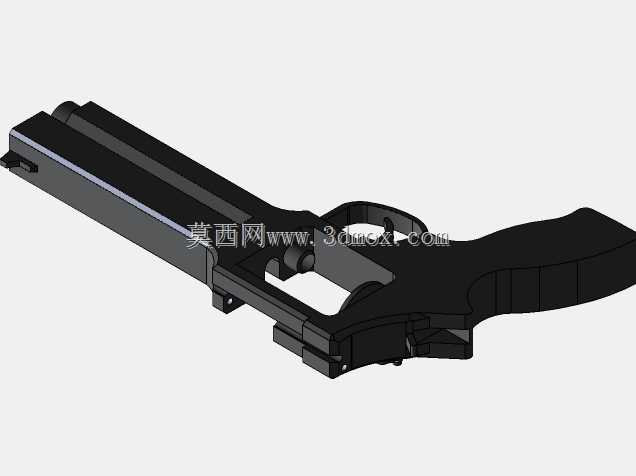

壳中幽灵马特巴2006M左轮结构三维建模

　　本次建模的左轮结构，核心围绕动画演绎中的动作逻辑做结构适配，区别于常规制式左轮的固定摆臂设计，在原有基础结构上重构了可顺畅动作的拔取器模块，同时针对气缸摆臂的运动行程做了限位校核，确保整个击发、转轮转动、摆臂开合的动作链路无干涉。从实际应用场景来看，这类结构模型主要用于影视动画的道具资产搭建，也可作为枪械结构原理教学的演示载体，帮助结构从业者理解左轮类器械的传动逻辑，在文创衍生品的结构开发中，也能作为外观与结构验证的基础参考。

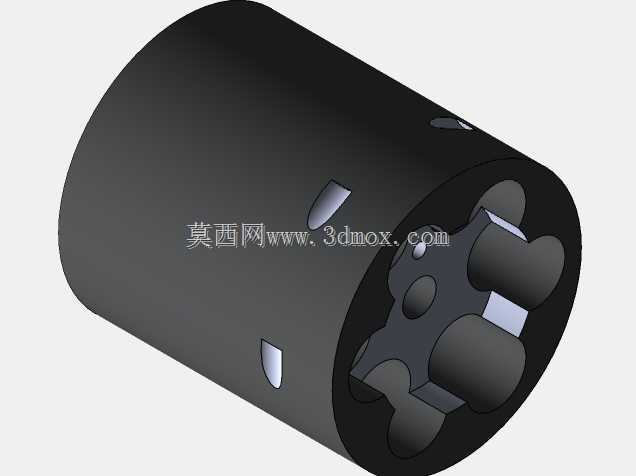

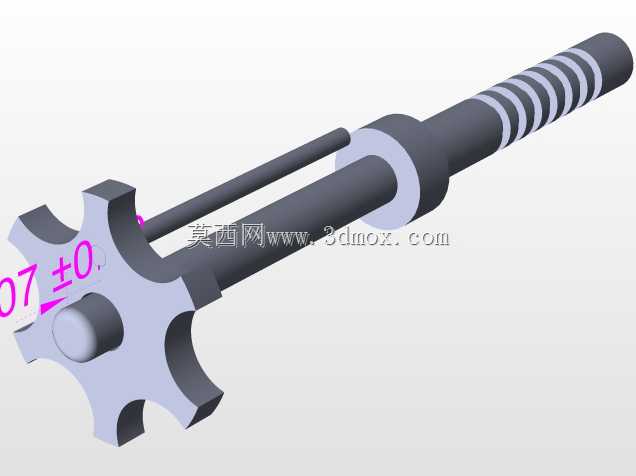

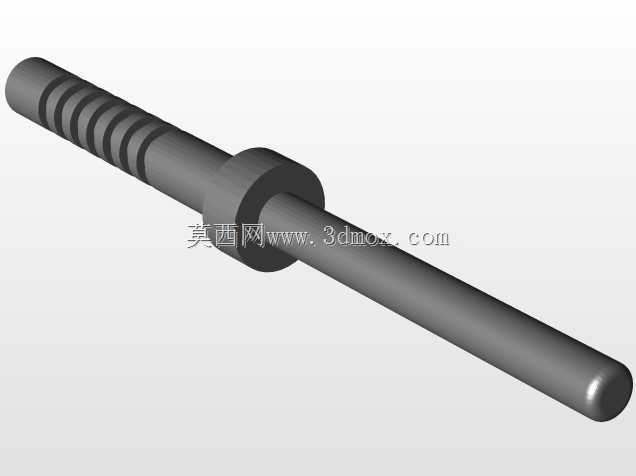

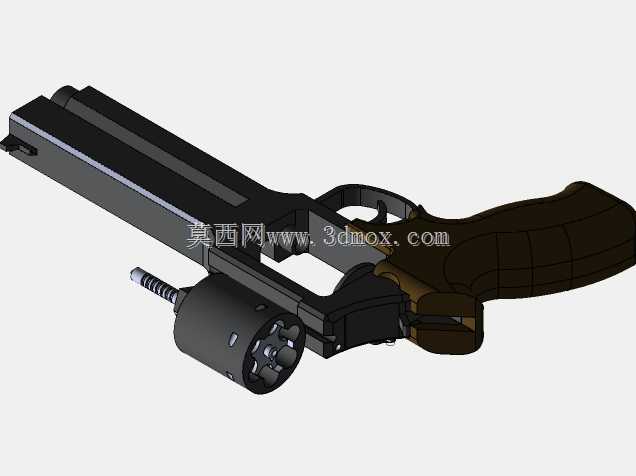

　　设计思路上没有完全照搬原始实物的测绘尺寸，而是针对动画呈现的视觉需求做了局部调整，尤其是剪影轮廓部分，刻意强化了转轮与握把的比例关系，让整体轮廓在动画镜头的不同角度下都能有更高的识别度，同时保留了原结构中核心的传动逻辑，没有为了视觉效果牺牲结构动作的合理性。拔取器的设计做了多轮运动仿真验证，确保在摆臂打开到最大角度时，拔取器能顺利顶出弹巢内的模拟弹壳，复位时又能完全收纳进弹巢对应的卡槽内，不会出现卡滞或者突出弹巢平面的问题。气缸摆臂的转轴位置做了偏移优化，相比原结构的转轴位置，调整后摆臂的开合角度更大，在动画演绎换弹动作时能有更舒展的视觉表现，同时转轴处的配合公差做了合理预留，实际3D打印验证时也能保证转动顺畅，不会出现过紧松垮的问题。

　　外形尺寸上，整体长度控制在常规左轮的合理尺寸区间内，握把的弧度贴合人手握持的人机工程学曲线，弹巢的直径与枪管长度的比例经过多轮调整，既符合原IP中的视觉设定，也保证整体结构的重心落在握把区域，不会出现头重脚轻的问题。安装边界方面，各个活动部件的运动行程都做了限位设计，摆臂的最大开合角度限位在转轴处的凸台上，不需要额外添加限位零件就能保证开合角度在合理范围内，击锤的转动行程也做了对应限位，确保击锤待击、击发两个位置都有明确的卡位反馈，不会出现过转的问题。

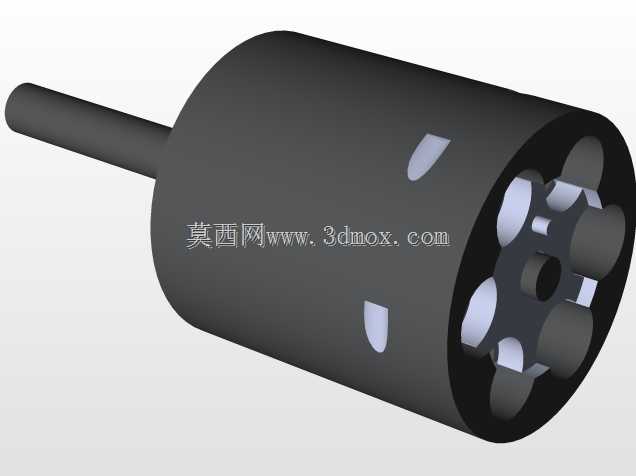

　　从结构设计的角度来看，这类文创类的机械结构建模，核心是平衡视觉表现与结构合理性，不能完全照搬实物结构，也不能为了好看完全违背机械传动的基本逻辑。建模过程中对每个活动部件的配合面都做了公差预留，不同部件之间的配合间隙根据3D打印或者CNC加工的工艺特性做了对应调整，比如转轴与孔的配合间隙预留了0.1mm的余量，既保证转动顺畅，也不会出现晃动量过大的问题。弹巢与枪管的同轴度做了严格校核，确保弹巢每个弹膛转到击发位置时，都能与枪管轴线完全重合，不会出现偏移的问题，这也是左轮结构最核心的精度要求，哪怕是用于动画演示的模型，这部分的结构逻辑也不能出错，否则会让懂结构的观众产生违和感。

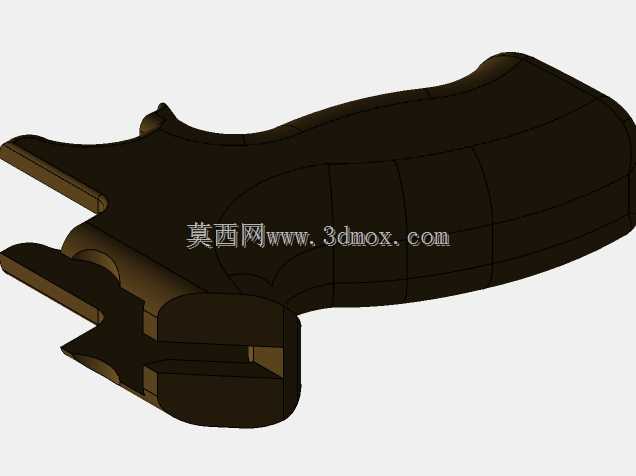

　　握把部分的分片设计也做了优化，采用左右两片合抱的结构，通过内部的定位柱实现精准装配，不需要额外添加粘接剂就能实现牢固配合，表面的防滑纹理做了简化处理，既保留了原设计的纹理特征，也不会因为纹理过细导致建模或者加工时出现破面、断纹的问题。扳机的转动行程与击锤的联动逻辑做了完整的运动仿真，扣动扳机时，击锤会同步向后转动到待击位置，到达行程终点时击锤释放，完成击发动作，整个联动过程的传动比做了调整，让扳机的扣动力度反馈更接近真实枪械的手感，不会出现扳机行程过长或者扣动过于轻松的问题。
