影视道具质子包结构三维数模

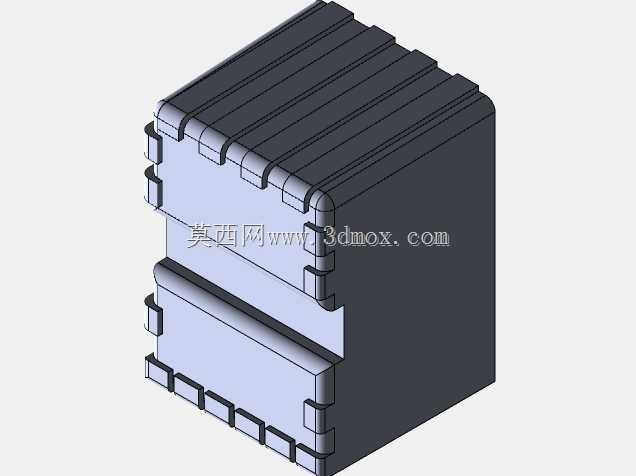

　　这款质子包的三维结构设计，最初面向影视道具复刻与实景娱乐设备开发场景，在主题乐园互动装置、影视cosplay道具制作、沉浸式剧本杀实体道具搭建领域有明确的应用需求，区别于工业级传感检测设备的质子包结构，这款数模更侧重外观还原度与模块化装配的便利性，兼顾后期道具改装的拓展空间。从实际用途来看，该结构可作为质子包道具的主体承载框架，内部预留的空腔可容纳电池组、声光模拟模块、线束走线空间，外壳的分层拼接结构无需复杂的模具开模即可通过3D打印或者薄板折弯加工实现快速制作，适配小批量道具生产的加工条件。功能特性上，整个壳体采用上下分层加侧部卡扣的拼接设计，顶部的平行散热筋结构既还原了原作道具的外观特征，

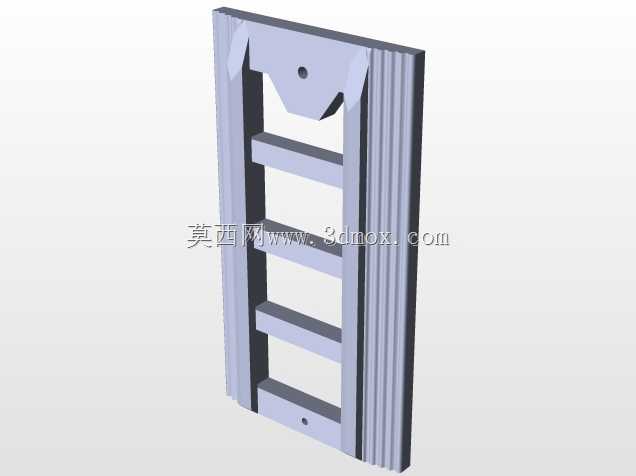

　　也能在内部安装发热元件时起到辅助散热的作用，侧部的凸台卡扣结构不需要额外螺丝即可实现上下壳体的预固定，后期加装螺丝孔位即可完成永久紧固，降低装配难度。设计思路上，建模阶段优先考虑了加工容错性，所有拼接面都预留了0.2mm的装配间隙，避免3D打印过程中材料膨胀导致的装配卡滞，边角处全部采用R2-R3的圆角过渡，既避免道具使用过程中的锐边划伤风险，也符合FDM3D打印的工艺要求，减少支撑材料的使用。外形尺寸方面，整个质子包主体的长宽高控制在220mm×180mm×260mm的范围内，背部预留的安装挂点间距符合常规背负式道具的安装尺寸，可直接适配通用的战术背带挂载结构，不需要额外设计转接支架。安装边界上，

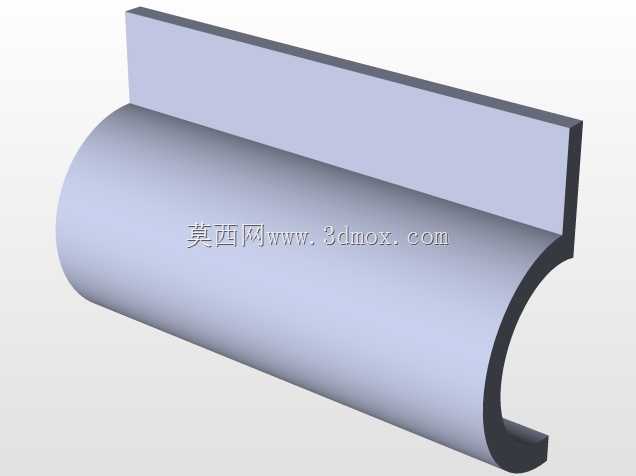

　　底部的凸台结构预留了M3螺丝的安装孔位，可直接固定声光控制电路板，侧部的凹槽结构可走外露的模拟管线，还原道具的视觉细节的同时，也给管线固定预留了卡位，不需要额外粘贴固定。建模过程中对原作道具的外观细节做了工程化优化，将原作中不规则的拼接缝调整为规则的对齐结构，既保留视觉上的复古拼接质感，也降低了加工时的对位难度，内部的空腔做了分区处理，靠近背部的区域预留为电池安装位，重心靠近使用者背部，降低长时间背负的疲劳感，前部空腔预留为喇叭与灯光模块的安装位，声光效果可以直接从壳体缝隙透出，不需要额外开孔破坏外观完整性。壳体壁厚统一设置为2.5mm，兼顾3D打印的结构强度与重量控制，整体打印完成后的重量控制在800g以内，

　　加上内部电子元件后的总重量不超过1.5kg，符合长时间背负使用的重量要求。所有卡扣结构都做了加厚处理，反复拆装不会出现断裂问题，适配道具反复调试、改装的使用需求，顶部的散热筋高度设置为5mm，间距8mm，既保证外观辨识度，也不会在打印过程中出现翘边问题。
