ESP-01S无线通讯模块结构建模

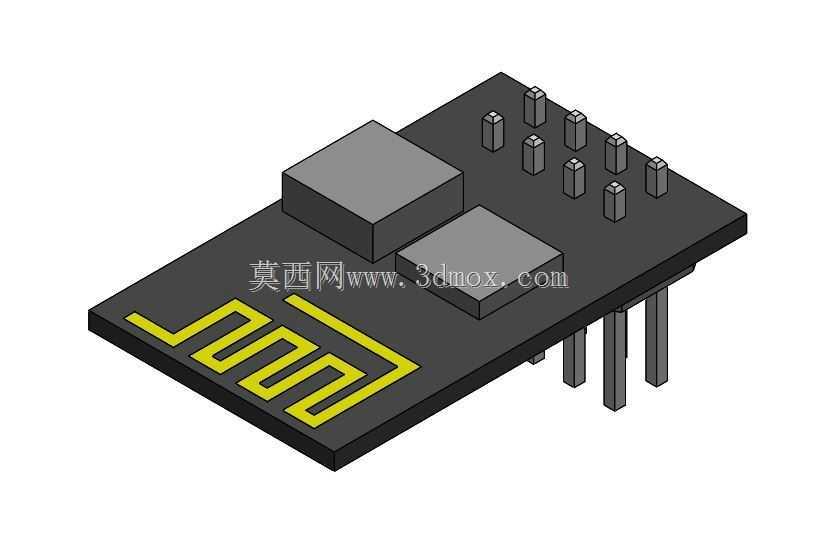

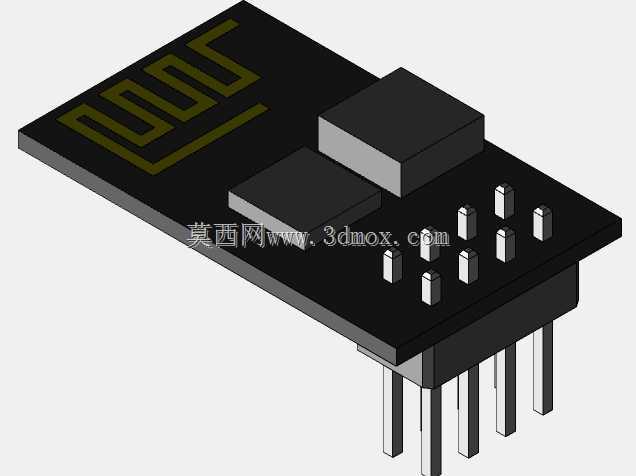

这款ESP-01S无线模块的三维建模，完全基于实物样品逆向测绘完成，建模过程中优先还原了模块在实际装机场景下的安装适配性，可直接用于各类嵌入式控制设备的结构布局校验。在物联网终端设备、3D打印机主控扩展、小型智能家居控制板、工业数据采集节点的设计中，这类WiFi模块是实现设备无线联网、数据透传的核心元件，建模时需要重点考量其与主板排针座的配合公差，避免出现装配干涉。从实际使用场景来看，该模块多采用直插排针焊接在主控PCB上，部分空间受限的设备也会采用卧式贴装的方式，因此建模时严格还原了模块本体的厚度、排针伸出长度、板载天线的净空区域边界——板载的蛇形天线区域在实际Layout中需要预留无金属遮挡的净空区，建模时特意标注了该区域的外轮廓边界，方便结构工程师在做整机外壳设计时避开该区域，防止金属外壳或者内部金属构件遮挡天线影响信号强度。模块本体采用双层PCB结构，板载两颗核心封装元件，分别是主控制SoC与Flash存储芯片，建模时还原了这两颗元件的实际封装高度与外形轮廓，在做整机内部堆叠时，可以直接校验模块上方的预留空间是否足够，避免外壳或者其他板卡压到元件造成损坏。排针部分采用标准2.54mm间距排针设计，共8个引脚位，实际使用中根据功能需求焊接对应数量的排针，建模时还原了排针的实际直径与插合长度，可直接与标准排针座模型做装配配合校验，不需要二次调整尺寸。在设计思路上，这款模型没有做过度的细节简化，既保留了所有影响装配的关键尺寸特征，又控制了模型的整体面数，不会在大型装配体中造成卡顿。对于做嵌入式设备结构设计的工程师来说，这类准确的第三方模块模型可以大幅减少前期结构评审的出错概率，不需要等拿到实物样品再调整安装位，在方案设计阶段就可以完成模块的布局、走线空间预留、外壳开孔避让等工作。模块整体外形为矩形板状，边角做了圆弧处理，建模时还原了PCB板的实际厚度，板上的丝印标识区域也做了对应呈现，方便在装配体中快速识别模块的安装方向，避免出现装反的问题。另外考虑到部分场景下会给模块加装散热片或者屏蔽罩，模型预留了板上主芯片上方的空间参考，工程师可以根据自身散热需求在对应位置添加辅助散热结构，不需要重新测绘元件位置。
