轻量化1U立方星框架结构设计方案

在近地轨道微纳卫星部署场景中，1U规格的立方星是当前高校科研、商业航天技术验证、分布式星座组网的核心载体之一，这类卫星的结构框架直接决定了整星的载荷承载能力、发射阶段抗振性能以及在轨运行的结构可靠性。本次设计的立方星框架采用极简的模块化构型，整体遵循1U立方星的标准尺寸边界，长宽高均严格匹配通用立方星部署器的安装槽尺寸，确保能够兼容主流的皮卫星分离机构，无需额外定制适配结构即可完成星箭对接安装。

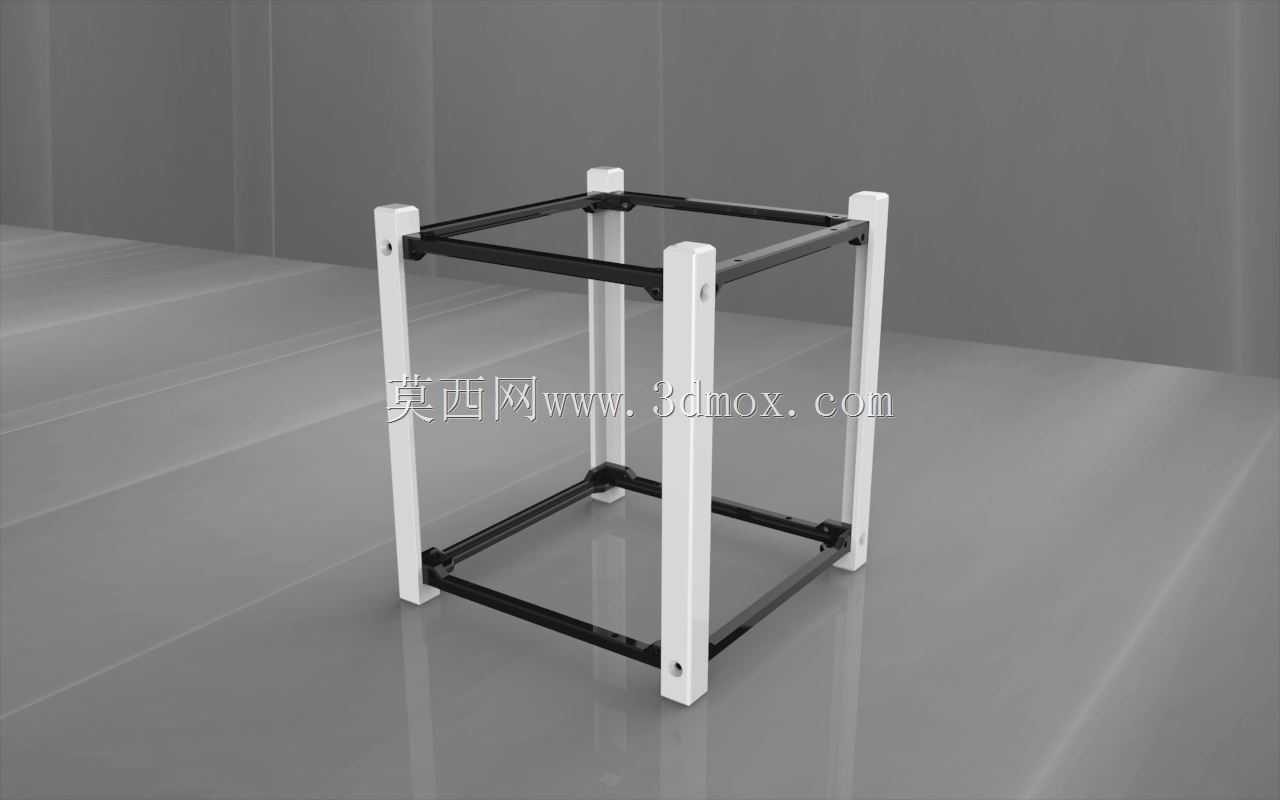

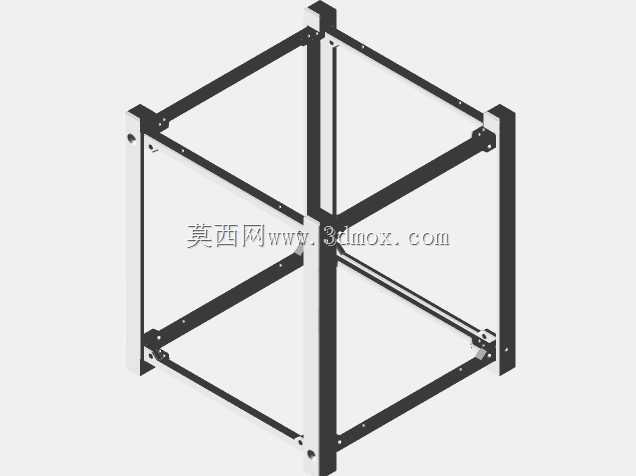

结构设计阶段优先考虑零部件的通用化率，整套框架仅拆分两类核心结构件，一类为沿卫星轴向布置的四根导轨构件，另一类为设置在框架上下两端的端板连接构件，没有额外设计异形定制零件，大幅减少了零部件的种类数量，既降低了加工环节的工艺复杂度，也能压缩整星的装配调试周期，单星结构装配无需复杂工装即可完成定位锁紧。导轨构件直接承担星箭分离阶段的导向承载功能，表面粗糙度与形位公差严格匹配分离机构的导向槽要求，避免分离过程中出现卡滞风险；上下端板则承担整星的载荷安装基准功能，表面预留标准化的安装孔位阵列，可直接固定星载计算机、通信模块、电源系统、姿控组件等不同功能的板卡载荷，孔位间距遵循通用立方星的安装规范，能够兼容市面上多数商用现货星载部件。

材料选型层面针对航天发射的载荷重量限制，框架适配碳纤维复合材料的熔融沉积成型工艺，相比传统铝合金切削加工的同规格框架，采用碳纤维增材制造的结构件在保证结构刚度、强度满足发射段力学要求的前提下，整体结构重量可实现大幅降低，预留出更多的重量配额给有效载荷与燃料模块。框架的连接节点采用一体化成型设计，减少了分体连接带来的应力集中问题，在发射阶段的过载、振动、冲击工况下，结构应力能够均匀传递到各根导轨上，避免局部结构失效。同时框架的镂空区域充分考虑了星载设备的散热需求与布线空间，各板卡之间的走线通道在结构设计时同步预留，无需后续装配时额外加工走线槽，也避免了线缆与结构件之间的干涉风险。

在实际应用场景中，这类标准化的立方星框架既可以用于单星的独立技术验证任务，也可以作为多星组网的标准结构单元，配合不同的功能载荷快速完成整星集成，缩短卫星的研制周期，适配快速响应航天发射的任务需求。结构的力学仿真环节已充分覆盖轴向过载、横向振动、分离冲击等典型工况，各构件的壁厚设计经过多轮拓扑优化，在去除非承载区域冗余材料的同时，保证关键受力位置的结构强度留有足够安全裕度，能够适配不同轨道高度、不同任务类型的1U立方星研制需求，为星载分系统的设计提供稳定可靠的机械安装基准。
