家用旋风分离式3D打印吸尘结构设计

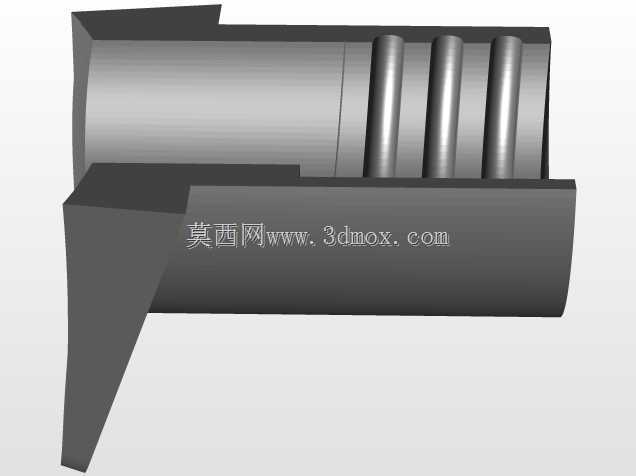

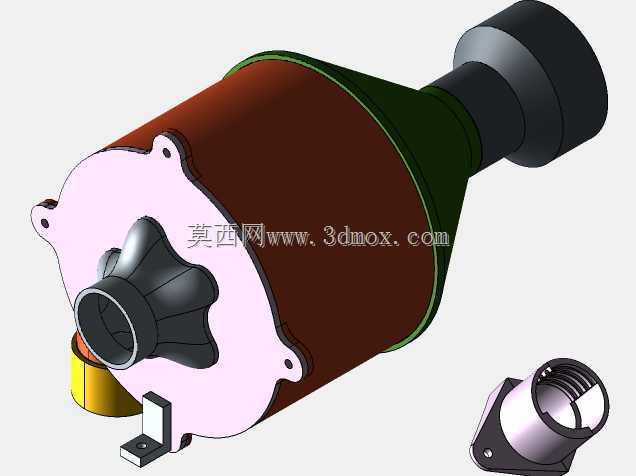

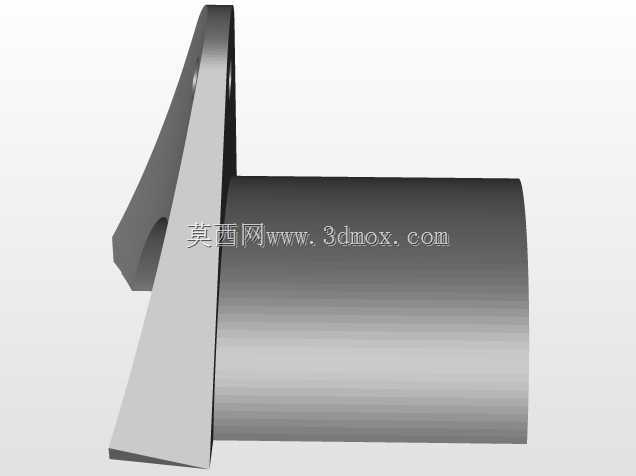

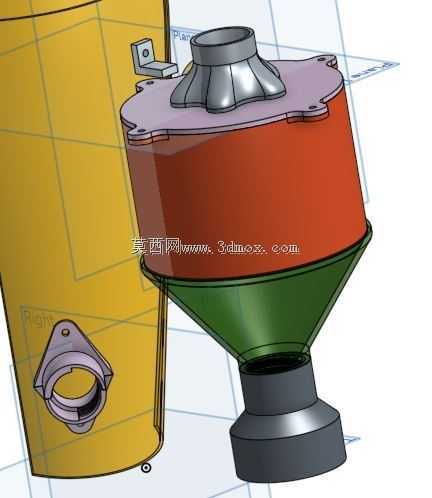

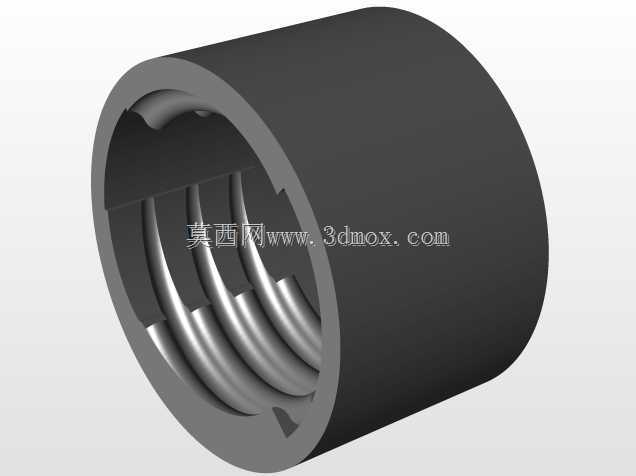

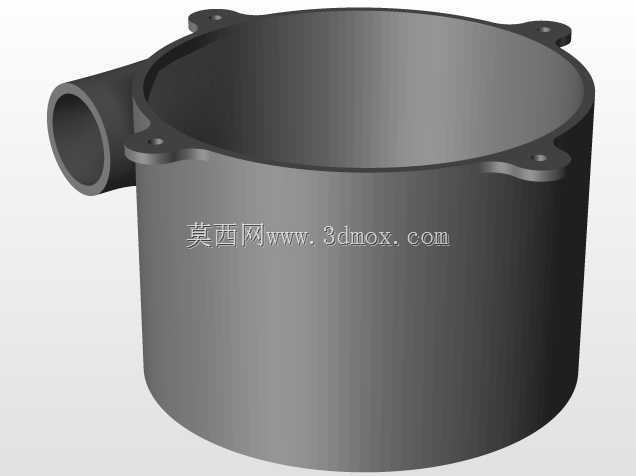

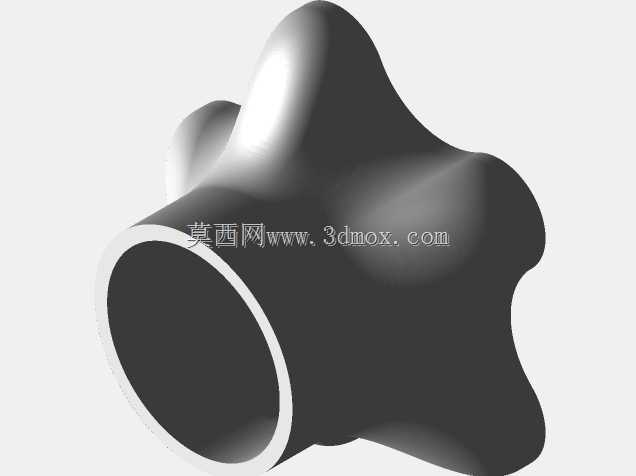

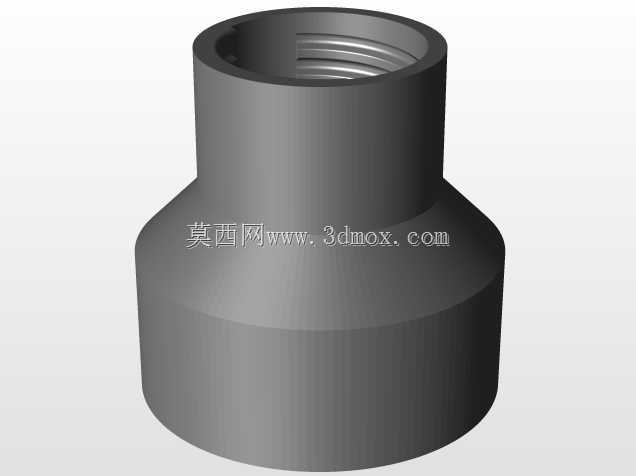

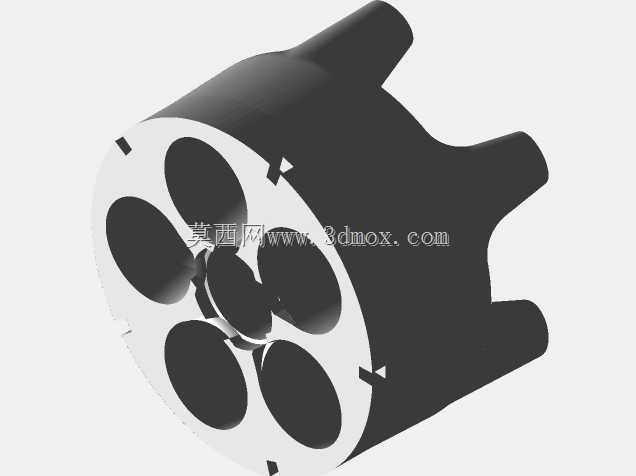

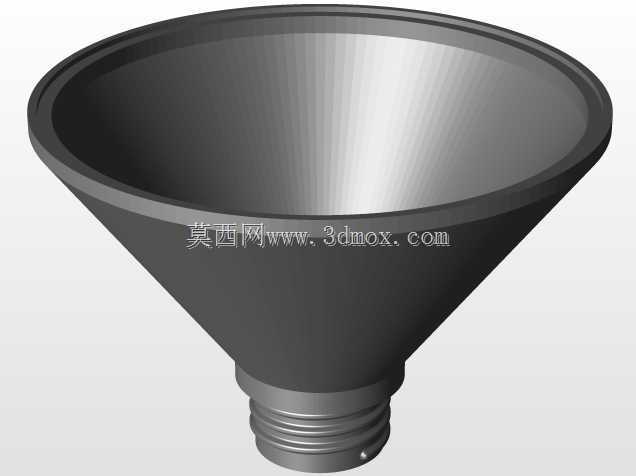

这款吸尘结构的设计初衷是面向桌面级3D打印爱好者的自制清洁需求，适配日常桌面碎屑、3D打印支撑残料、细小粉尘的清理场景，区别于市售成品吸尘器的一体化封闭结构，所有部件均可通过桌面级FDM3D打印机直接制作，无需额外开模或定制非标零件。从功能逻辑上看，结构采用上进气下排尘的旋风分离路径，上部的金属质感进气接口可适配通用内径的吸尘软管，接口处做了加厚翻边处理，避免软管插拔时出现应力开裂，进气方向沿筒体切线方向布置，进入筒体后气流沿筒壁做螺旋运动，大颗粒碎屑在离心力作用下被甩向筒壁，沿锥形段滑落至下部集尘腔，经过滤后的气流从顶部的排气端排出，减少后续过滤组件的堵塞概率。上部筒体与下部锥形段采用法兰边卡扣连接，法兰边上均匀布置了四个安装定位孔，既可以在打印完成后用螺丝锁紧保证密封性能，也能在需要清理集尘腔时快速拆卸，法兰边的接触面预留了0.2mm的密封槽，可粘贴薄EVA泡棉条提升气密性，避免吸尘过程中出现漏风泄压的问题。锥形段的锥角设计经过多次迭代调整，角度过大容易导致气流在锥底形成乱流把已沉降的碎屑重新卷起，角度过小则会增加整体结构的高度，占用过多安装空间，最终选定的锥角可以保证粒径0.1mm以上的颗粒都能顺利滑落至底部接口，底部的排尘接口做了阶梯式变径设计，可适配不同口径的集尘袋或者直接对接通用型尘桶，接口处的环形凸台可以保证外接配件连接后不会轻易脱落。上部筒体侧面预留的小型安装座带有通孔结构，可用于固定电源开关或者气压检测模块，安装座的位置避开了内部气流的主路径，不会对旋风分离的流场造成干扰。整体结构的安装边界控制在直径120mm、高度180mm的范围内，既可以单独作为手持吸尘装置的核心分离单元使用，也可以嵌入到桌面小型工作台的侧边作为固定除尘工位，适配小型打磨、钻孔作业的现场除尘需求。设计过程中所有壁厚均控制在2mm，既保证FDM打印时的结构强度，也不会因为壁厚过大导致打印时间过长、耗材浪费，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时减少气流在结构内部的风阻损耗，提升吸尘效率。需要注意的是，当前结构仅完成了旋风分离主体的设计，后续还需要补充过滤组件、风机安装位的相关结构，目前打印制作的版本可作为原理验证样件使用，测试尘气分离的实际效果，为后续迭代优化提供实测数据支撑。
