4寸PVC管配套旋转清扫除尘装置

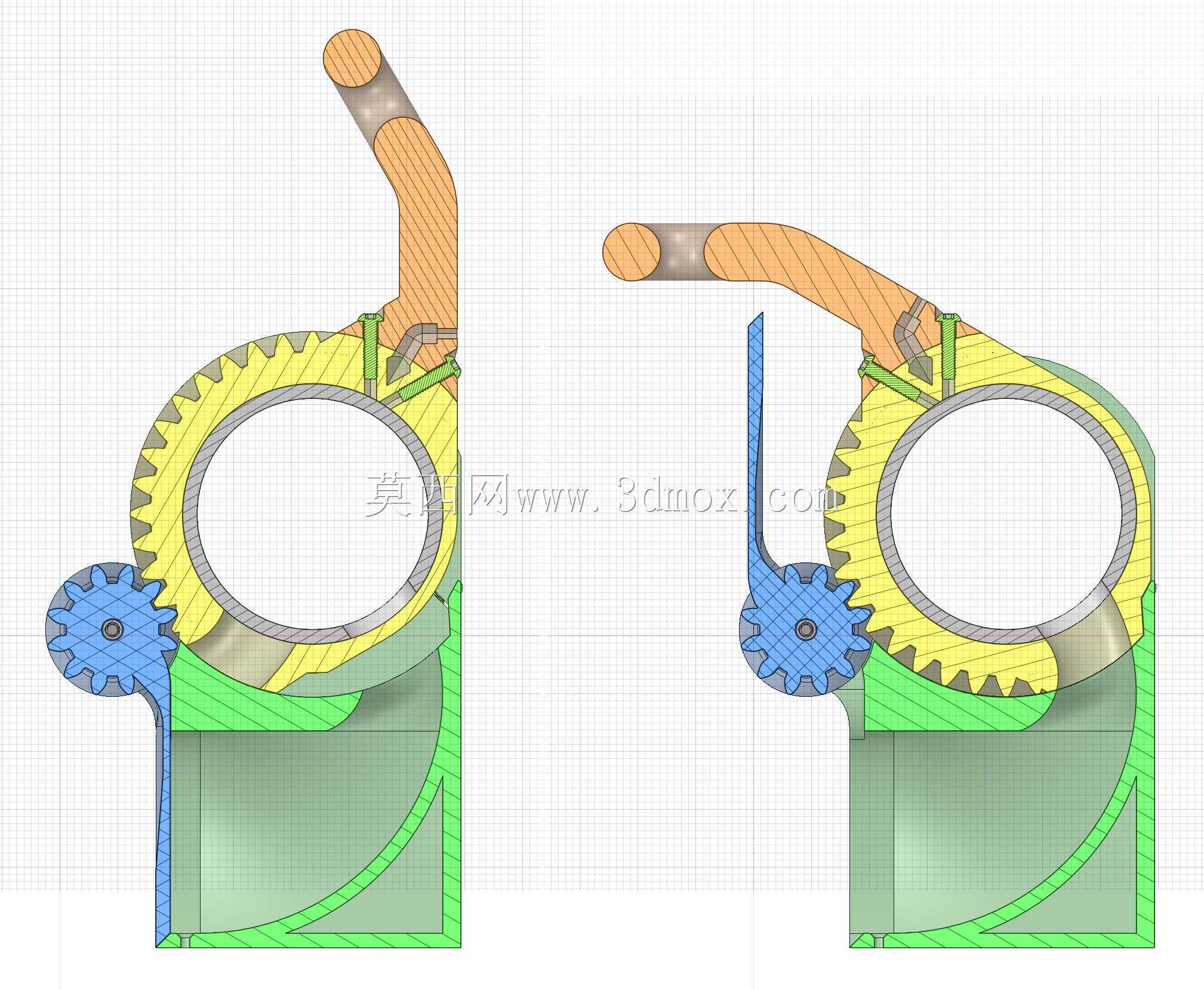

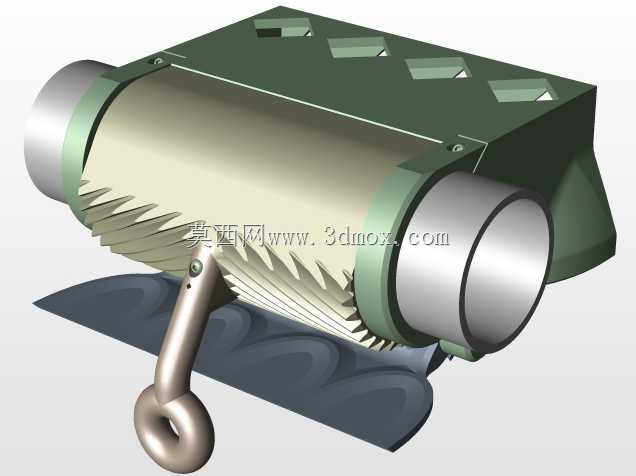

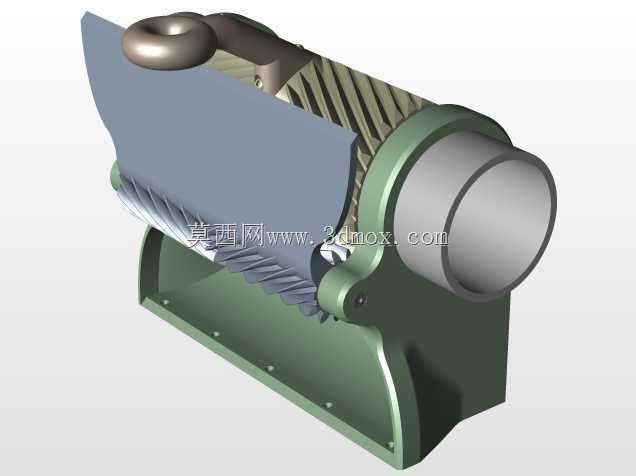

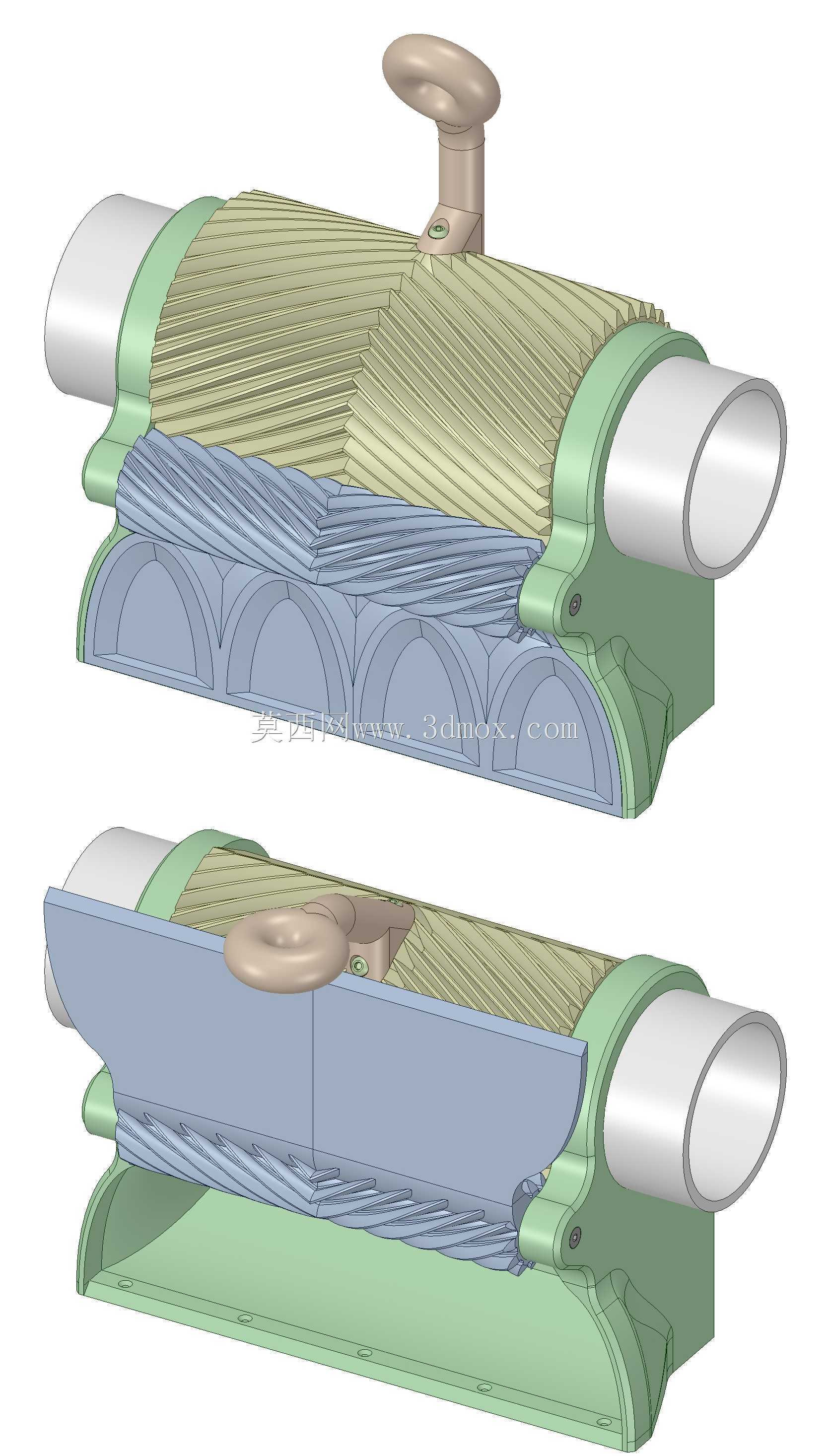

这款旋转清扫装置主要适配4英寸PVC管道的内部积尘清理作业，常见于木工车间、粉体输送管路、小型除尘系统的支管维护场景，解决水平敷设PVC管道内部积尘难以人工清理、长期积尘造成管路通径缩小、风阻升高的实际问题。装置本体直接采用标准schedule40规格的40管道作为主体结构，无需额外定制异形外壳，大幅降低加工与安装适配成本，主体外壳预留切向进尘开口，作业时可直接承接管道内被扫落的积尘，避免扬尘外溢。核心传动采用一对啮合齿轮结构，大齿轮前端集成开槽毛刷作为主密封兼清扫执行件，齿形轮翼主要起到导流与辅助刮除管壁附着浮尘的作用，齿轮设计为可自支撑打印结构，无需额外加装轴承衬套即可实现顺畅转动，仅在小齿轮轴孔预留M6规格的轴承安装位，可根据实际使用场景选配轴承提升转动顺滑度。装置顶部设置操作手柄，手柄与管夹位置设计菱形孔位，可进行攻丝处理适配1/4-20规格紧固件，也可根据安装需求调整为M6螺纹，手柄顶部预留小孔可作为润滑脂储放槽，定期加注润滑脂即可维持齿轮啮合面的润滑状态，减少传动磨损。翻板结构底部初始设计位置略偏离转轴正下方，实际装配时仅需简单打磨调整即可实现密封贴合，大齿轮轴加工可采用1 3/8规格forstner钻头配合手动铰刀直接加工出卡槽，无需复杂的铣削工序。装置两端采用与PVC管同外径的连接段，可直接对接标准4英寸PVC管路，安装时无需改动原有管路的支撑结构，整体径向尺寸不超过同规格PVC管外径的1.2倍，轴向安装长度控制在220mm范围内，可适配狭窄空间内的管路加装需求。针对不同使用场景，可在装置侧方预留的10-32螺纹孔位外接喷吹气源，采用低压喷吹方式辅助扬起管道底部沉积的厚重积尘，提升清扫效率，即使没有外接气源，依靠毛刷旋转的扫掠作用也可完成常规浮尘的清理作业。
