气动式基尔探针结构设计方案

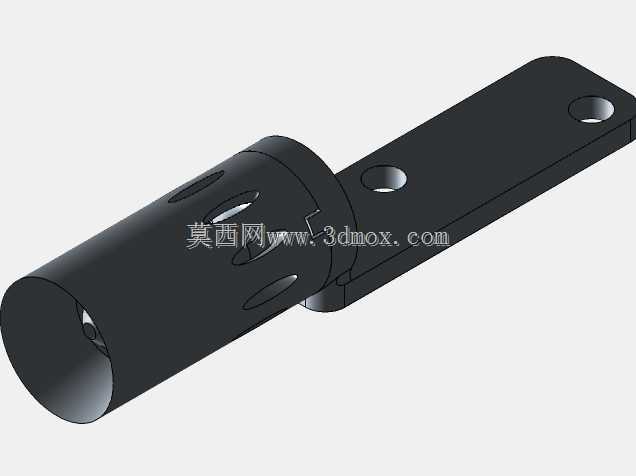

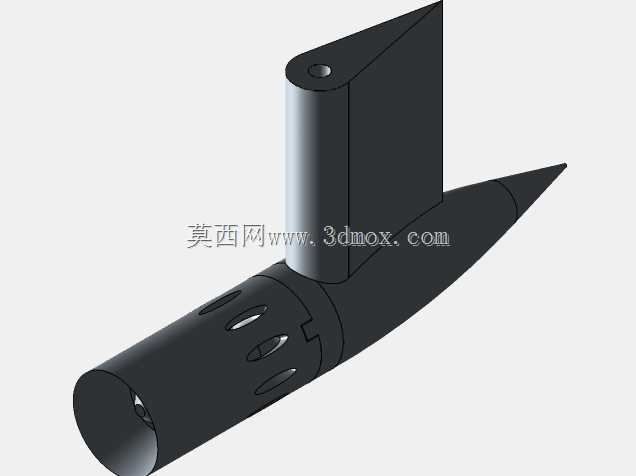

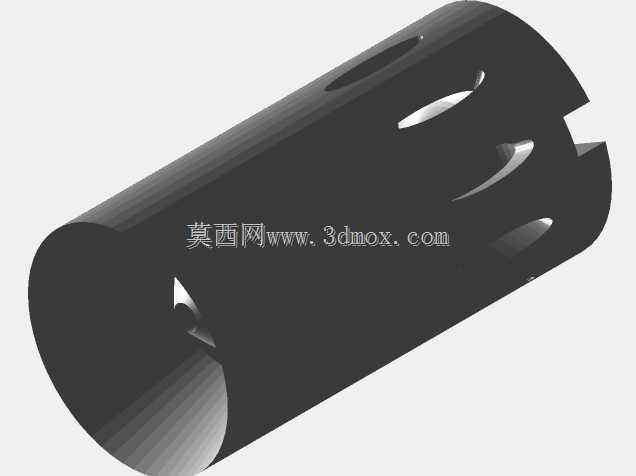

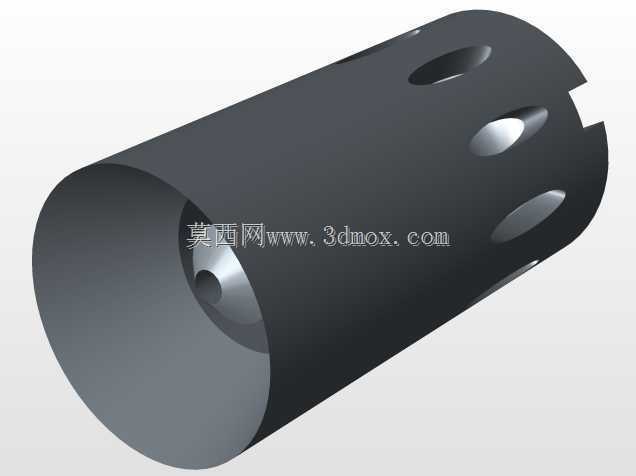

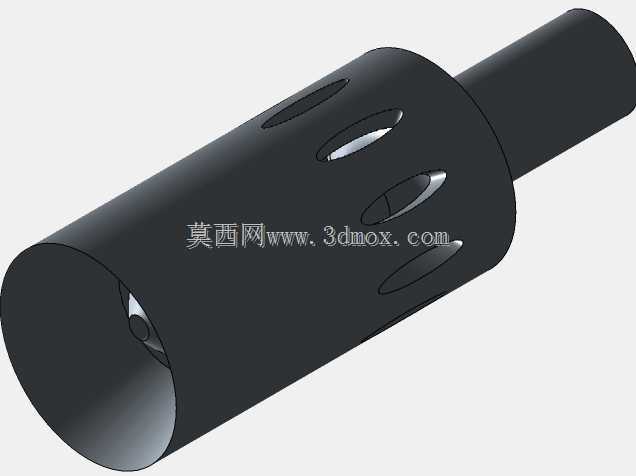

这款气动式基尔探针的结构设计，核心围绕流体参数检测场景的实际需求展开，在风洞测试、飞行器气动参数采集、高速载具流场监测等场景中，这类探针是获取流场总压、静压参数的核心传感部件，相比传统皮托管，基尔探针的大角度不敏感特性，能在被测流场存在一定迎角偏差的工况下，依然保持稳定的测量精度，大幅降低测试过程中探针安装角度校准的难度，也能适配复杂紊流区域的参数采集需求。从结构设计思路来看，整体采用分体式组合结构，前端为锥形测头，锥角参数经过流场仿真优化，能减少测头自身对流场的干扰，避免测头前方产生的激波或紊流影响测量腔的压力采集精度；中部为圆柱形安装主体，表面开设的多组椭圆形导流槽，一方面可以平衡探针周向的压力差，降低侧向气流对测量结果的干扰，另一方面也能在高速气流环境下减少探针自身的风阻振动，提升结构稳定性；上部的垂直翼片为方向定位结构，安装时可通过翼片对齐来流方向，翼片顶端的定位孔可用于安装角度校准的辅助定位件，也可作为快拆结构的锁止点位，方便探针在测试台架上的快速拆装更换。在安装边界设计上，探针主体的圆柱段为标准安装基准，外径尺寸适配常规测试台架的12mm标准安装夹头，安装时插入夹头的深度可根据测试位置需求调整，夹头锁紧位置避开表面导流槽区域，避免导流槽变形影响压力传导；测头前端的锥形段长度控制在合理范围，保证测量孔位于流场未受干扰的区域，同时不会因为探杆过长导致高速气流下的结构共振。结构内部的压力传导通道采用等径设计，从测头的取压孔直通尾部的气管接嘴，通道内壁做光滑处理，减少压力传递的迟滞，保证动态测试时的响应速度；尾部的接嘴段采用阶梯轴设计，可适配不同内径的气动软管，满足不同测试系统的管路连接需求。翼片与主体的连接采用一体化加工的衔接结构，避免拼接缝隙带来的流场扰动，翼片的厚度经过强度校核，在最高测试风速下不会产生形变偏移，保证方向定位的准确性。这类探针在实际使用中，除了常规的风洞测试场景，也可搭载在无人机、高速列车的测试模型上，进行实际运行工况下的流场参数采集，结构设计时充分考虑了3D打印加工的工艺特性，所有结构无封闭空腔、无超大悬垂面，无需额外支撑即可完成加工，也方便测试人员根据特定测试场景快速修改结构参数，定制不同长度、不同测头锥角的专用探针，适配不同流速范围、不同安装空间的测试需求。
