DLP光固化立体光刻3D打印设备结构

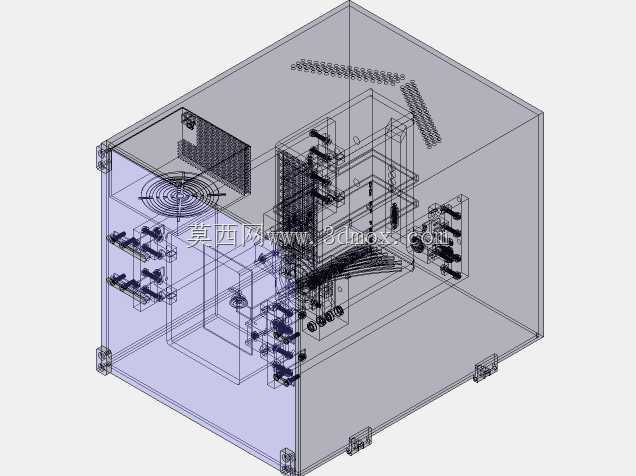

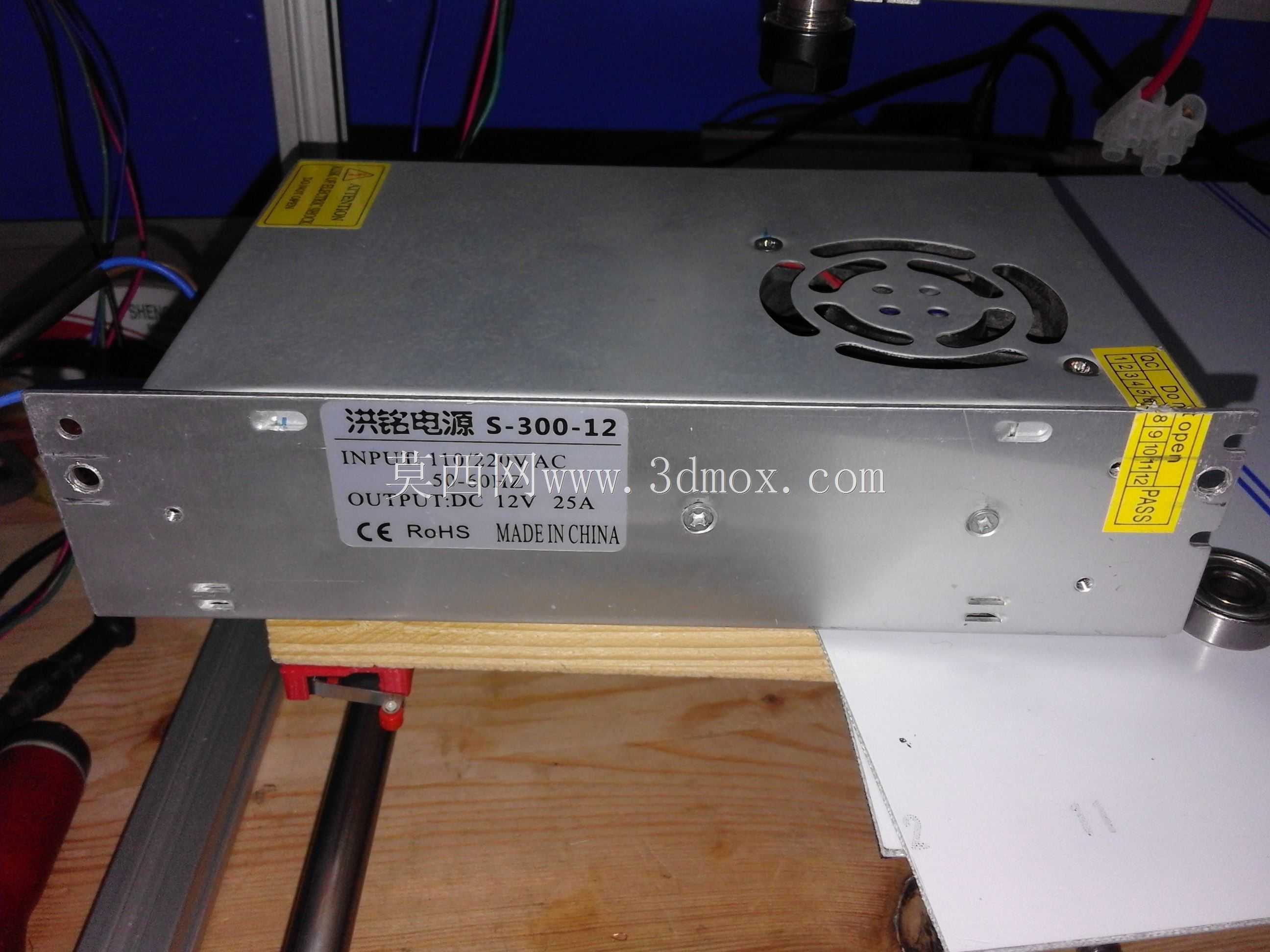

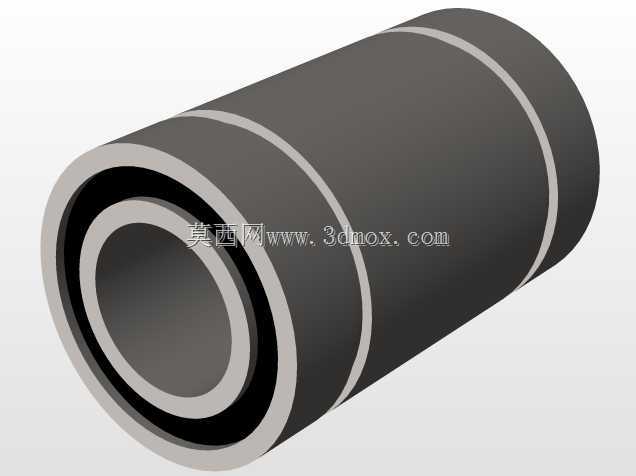

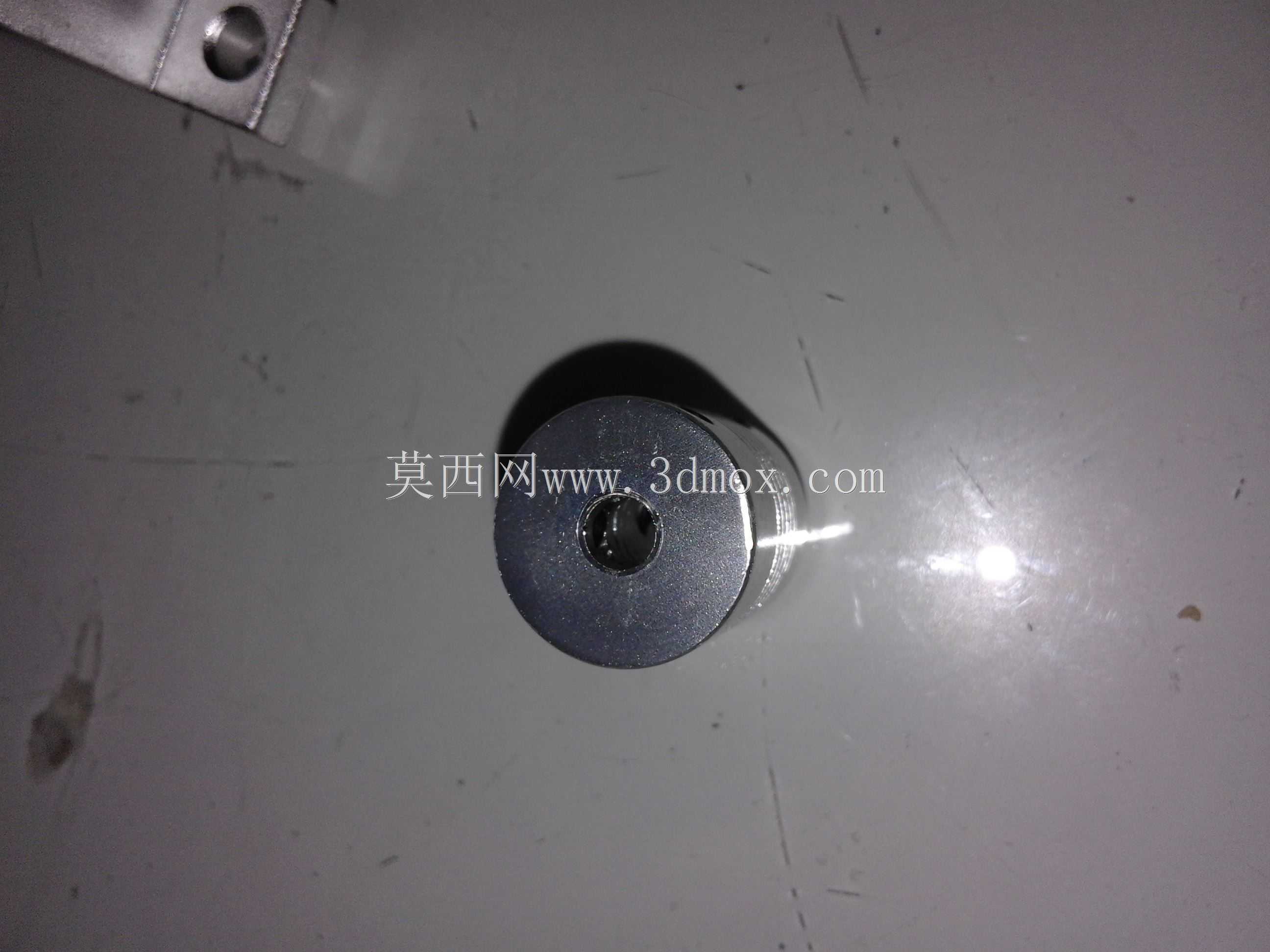

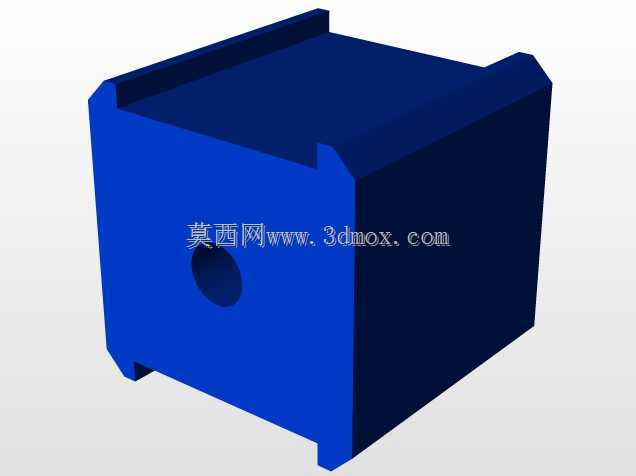

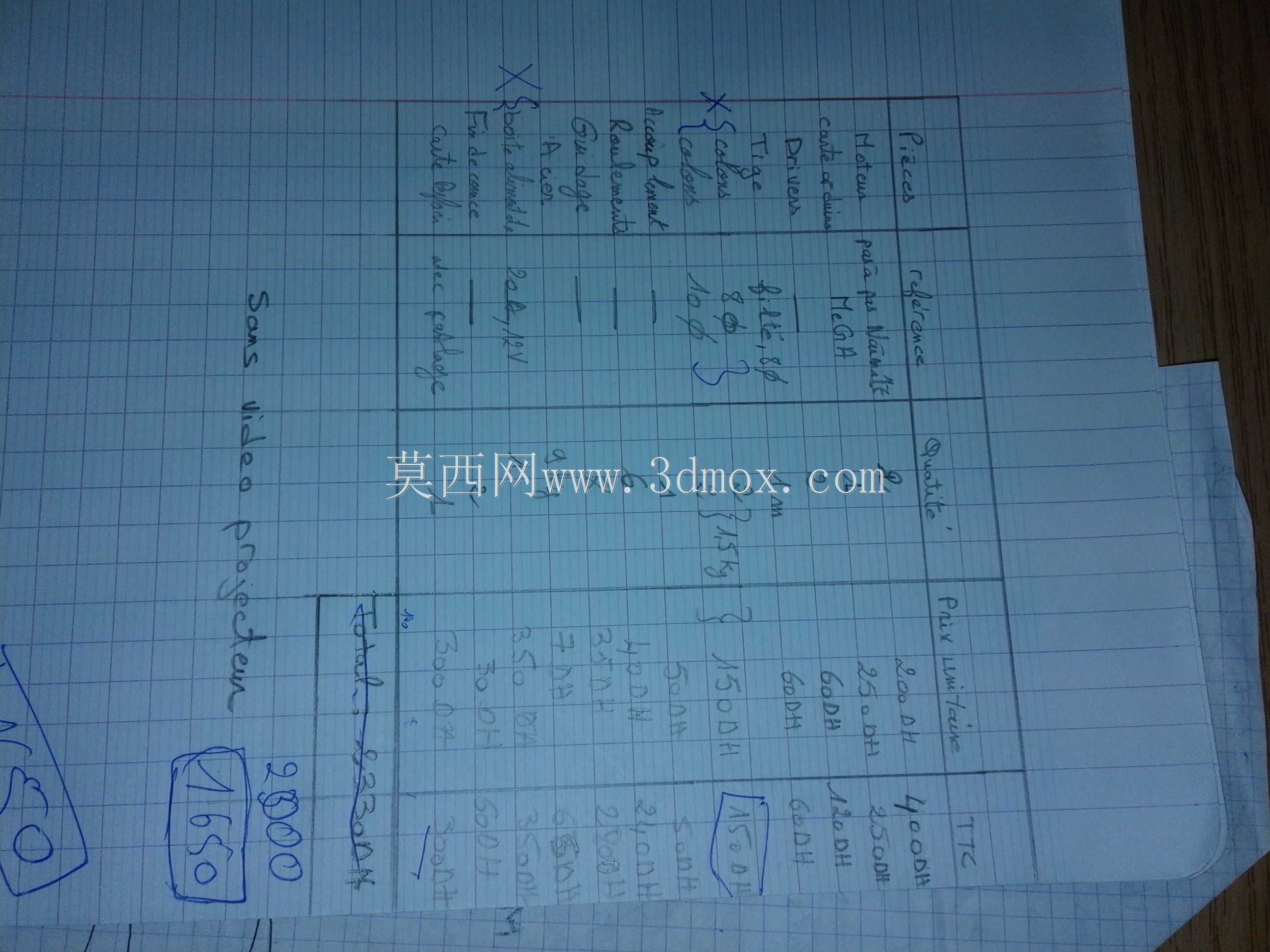

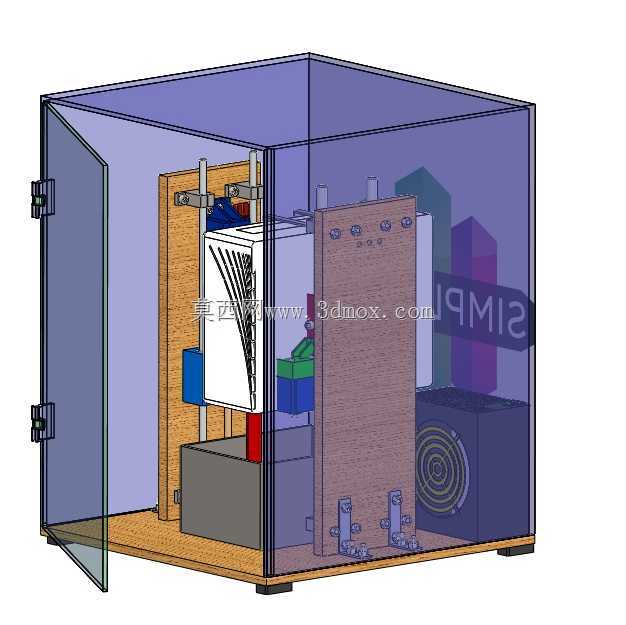

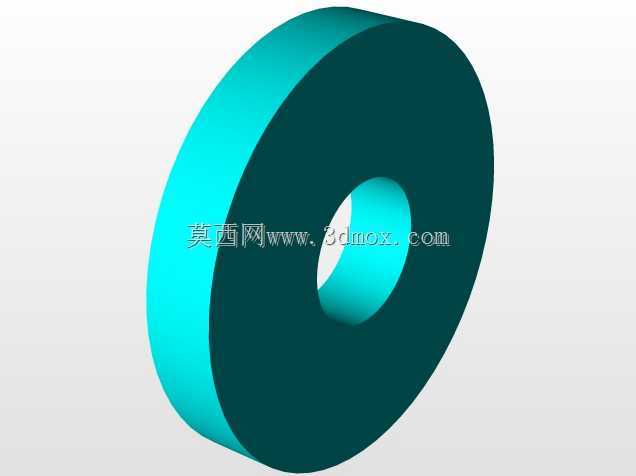

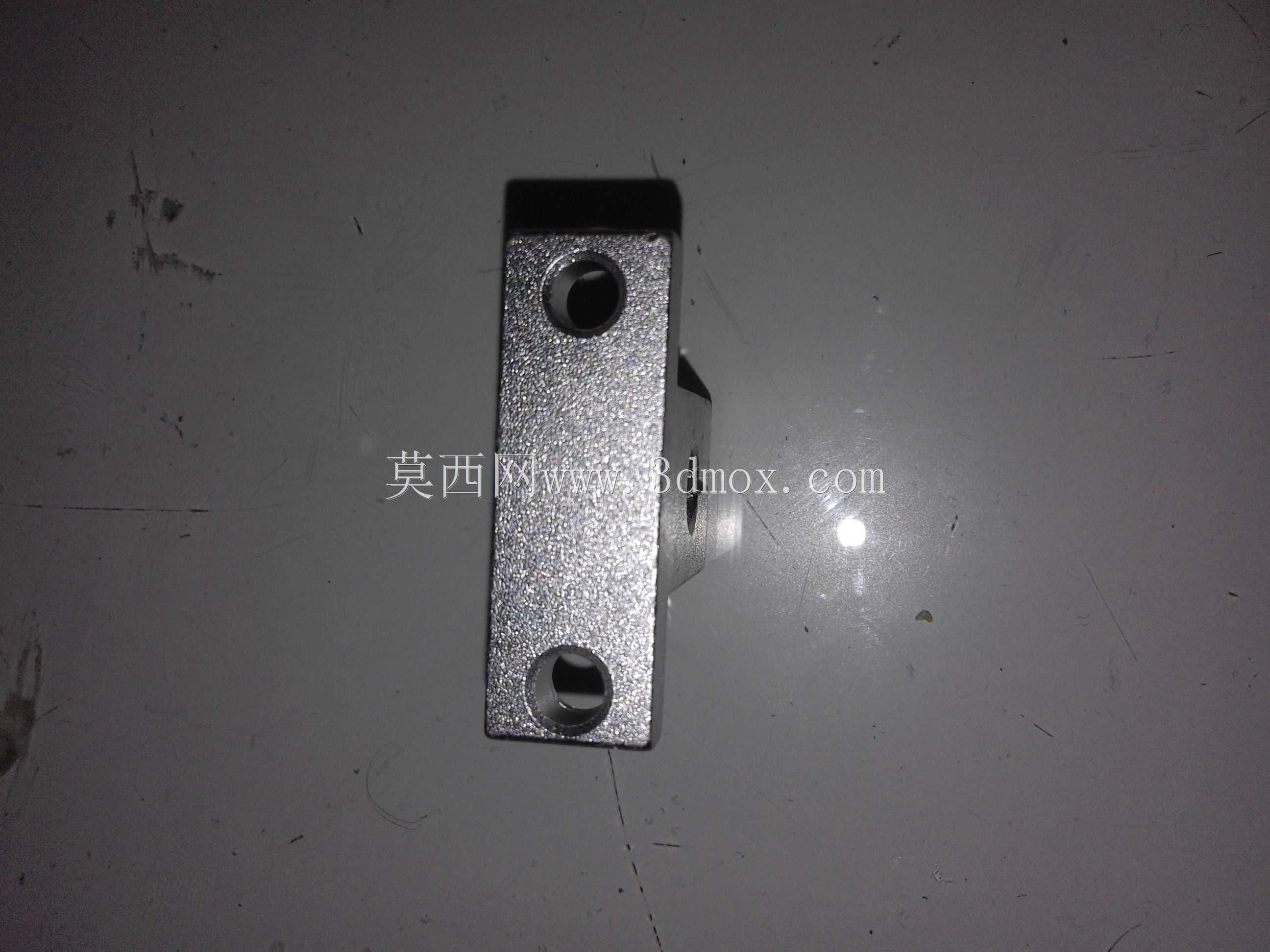

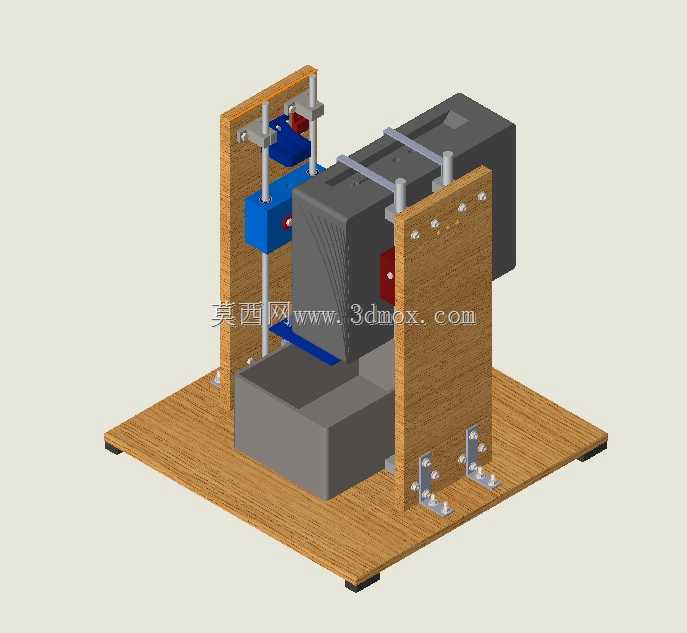

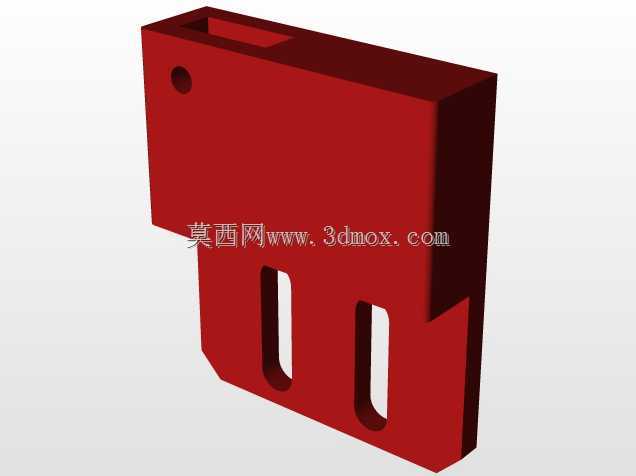

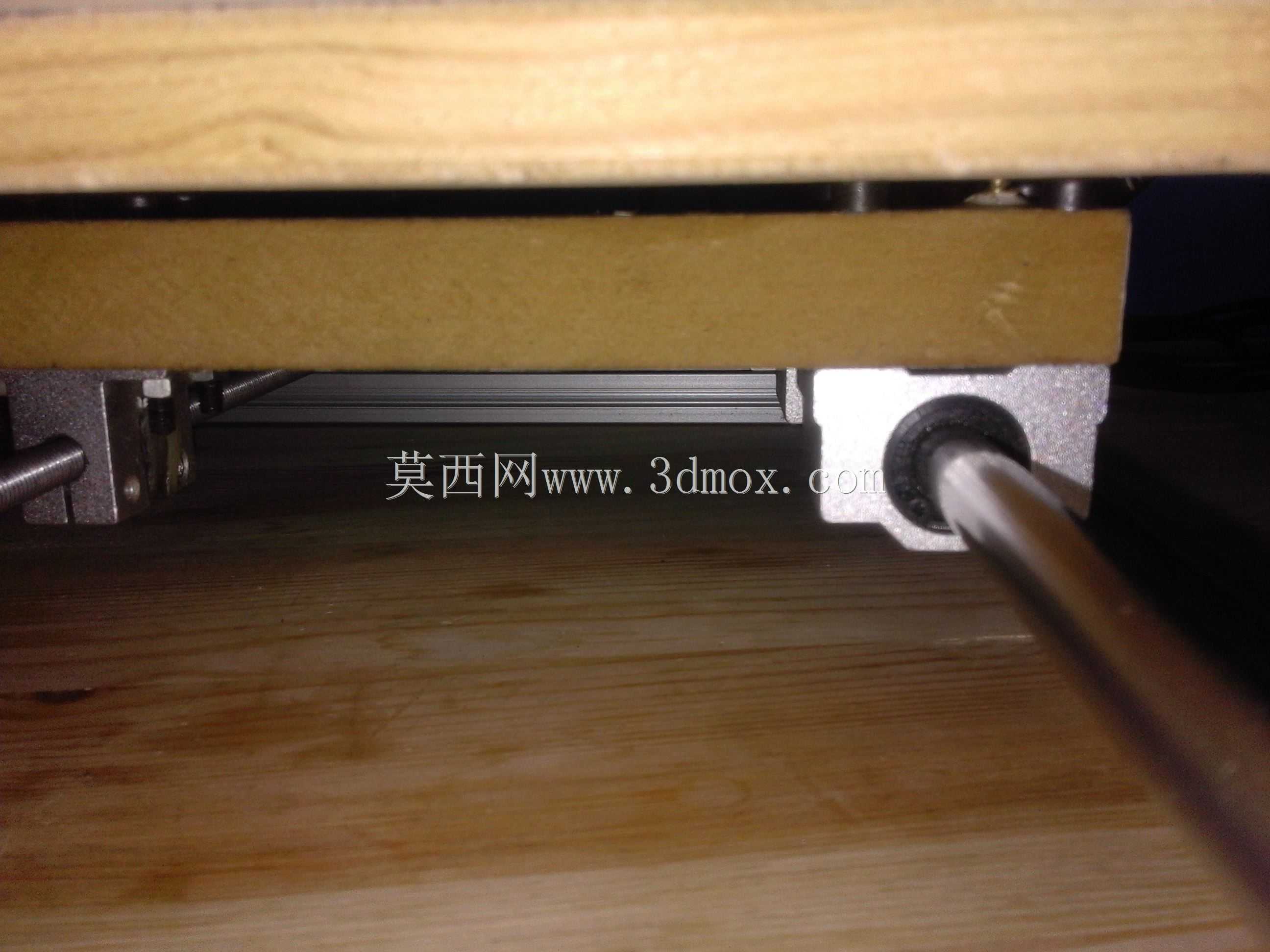

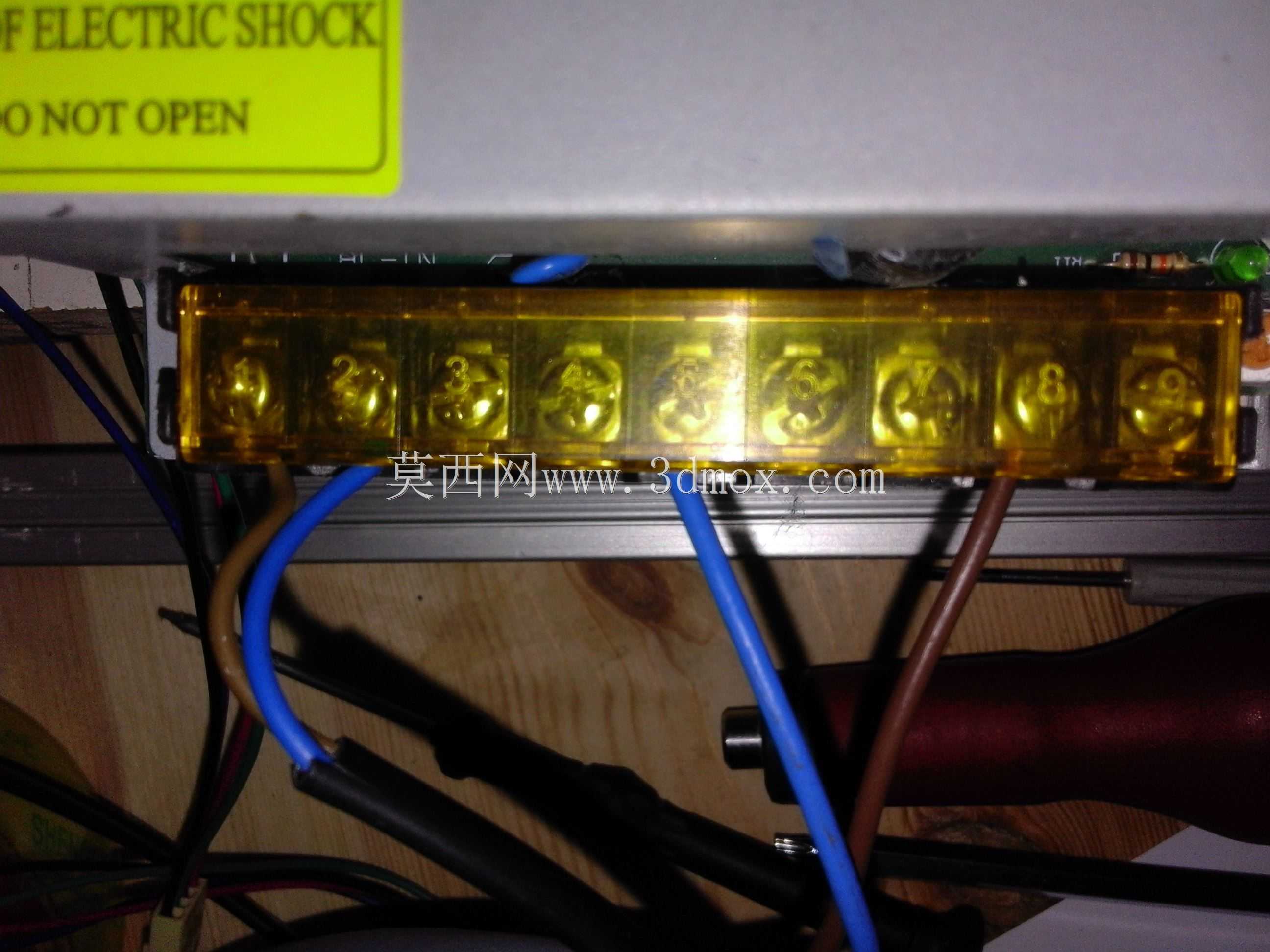

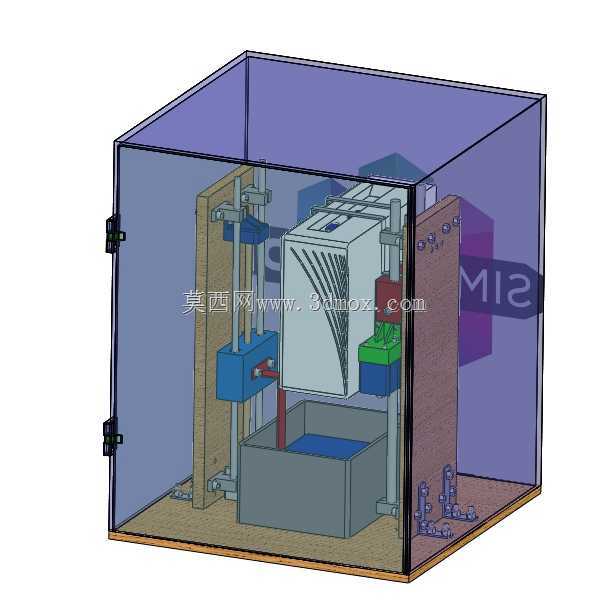

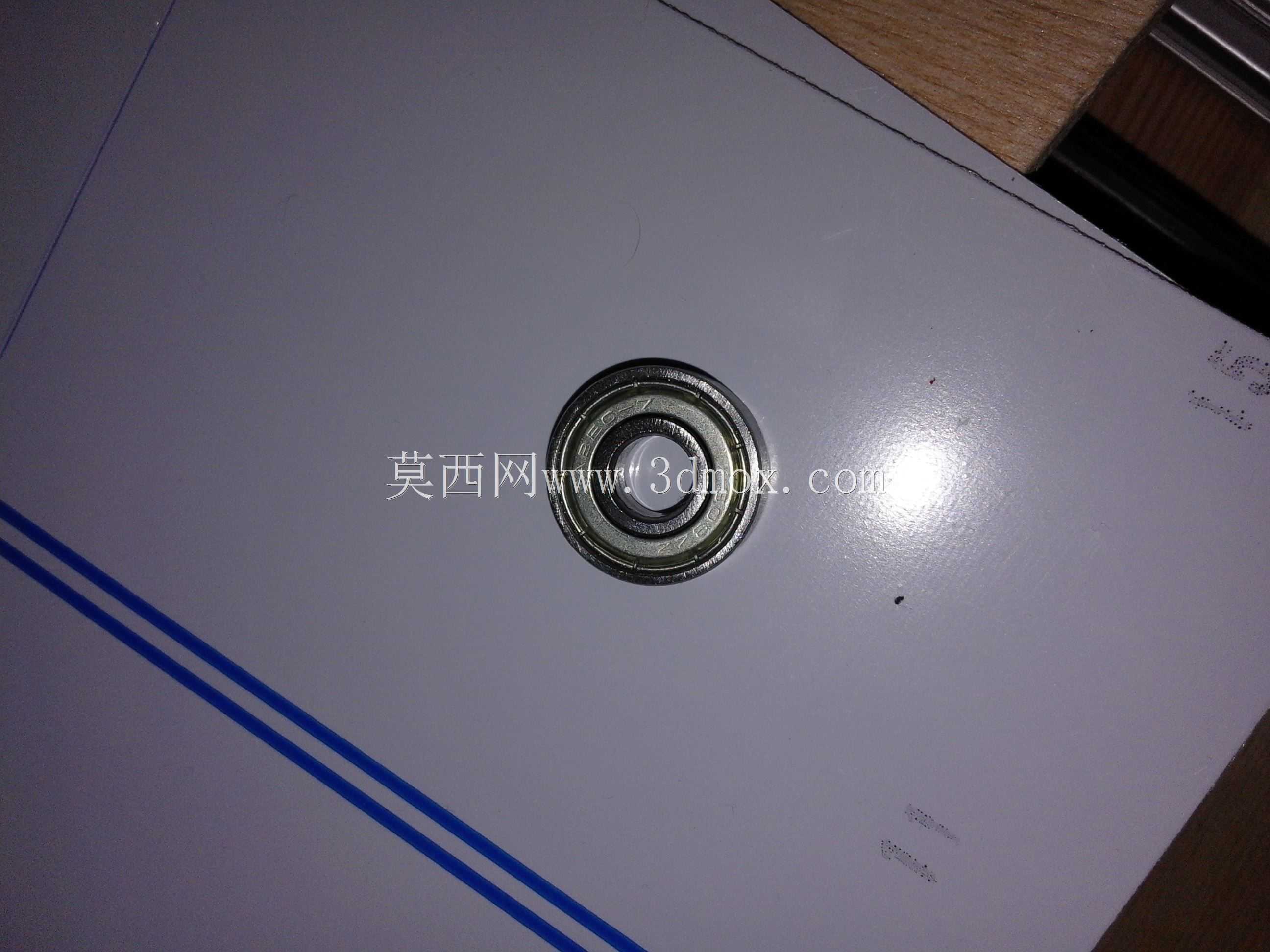

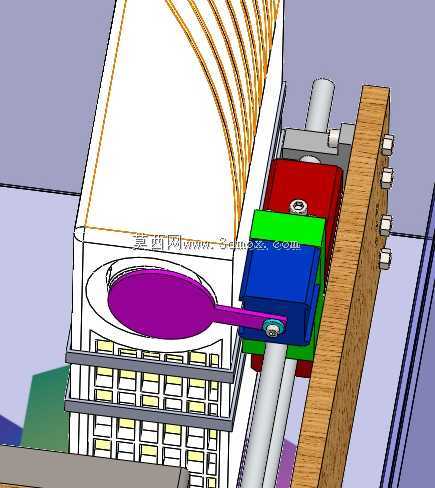

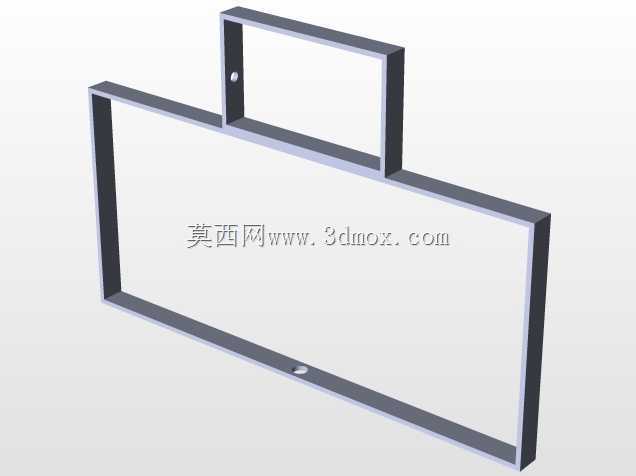

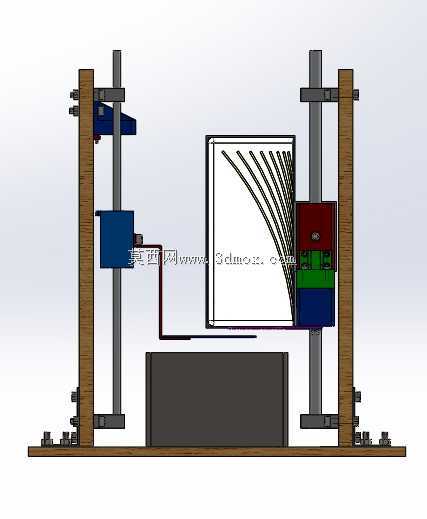

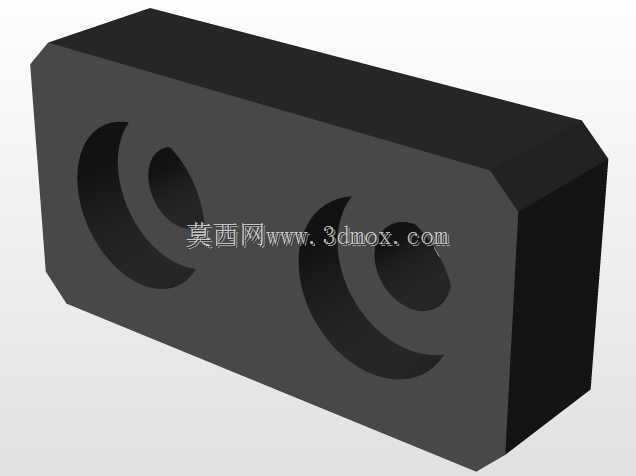

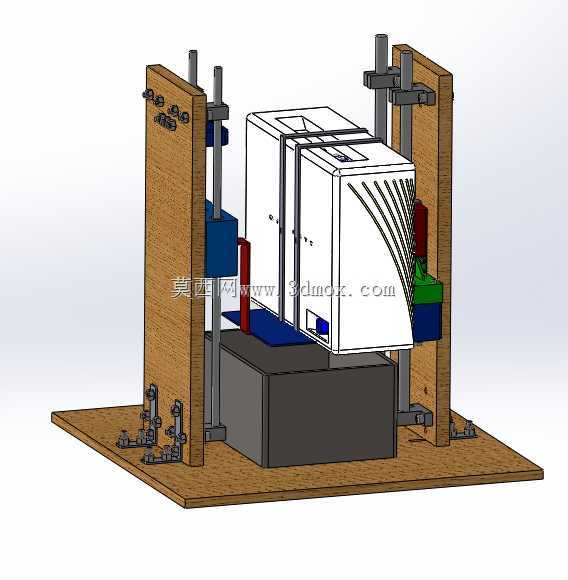

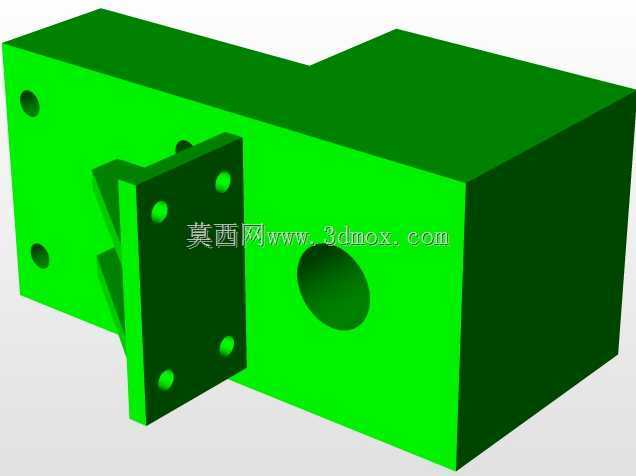

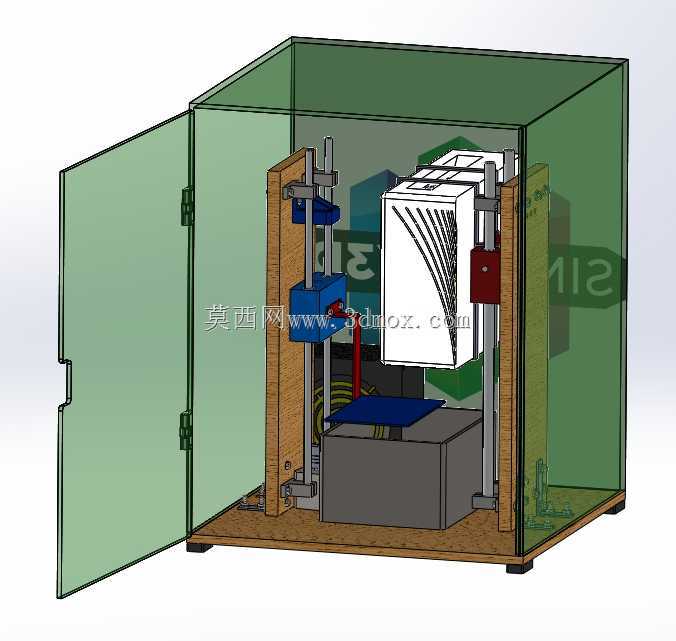

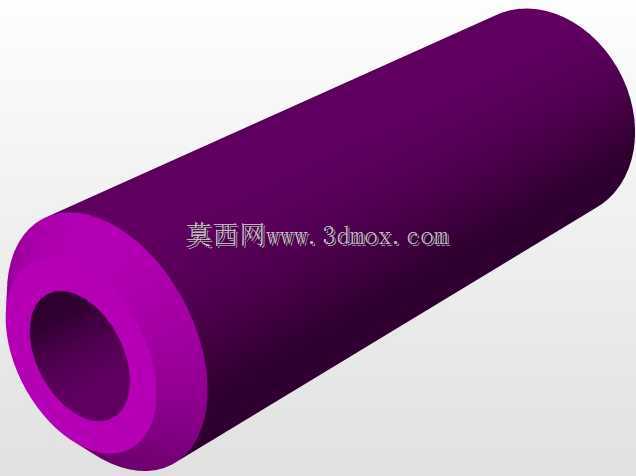

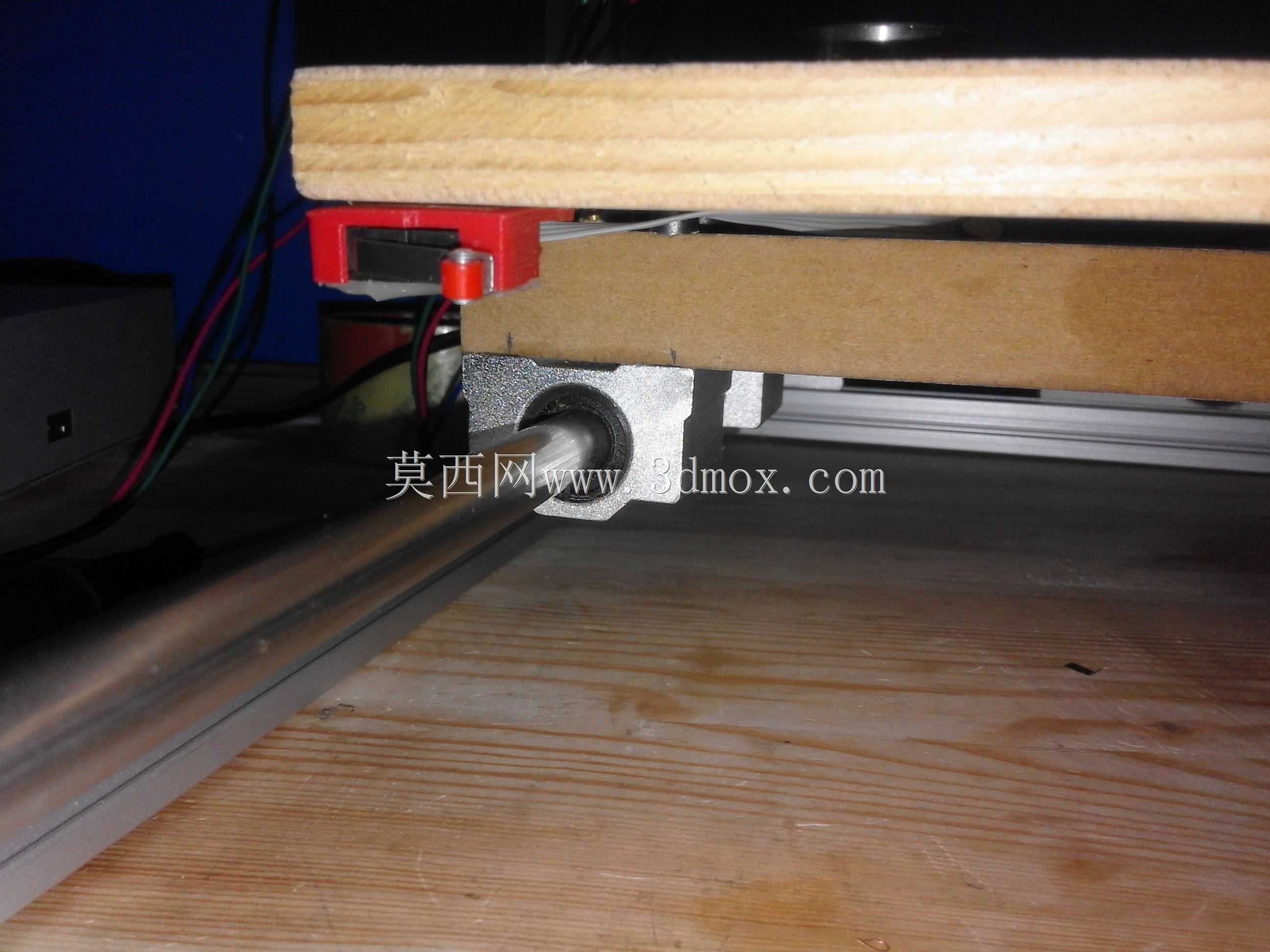

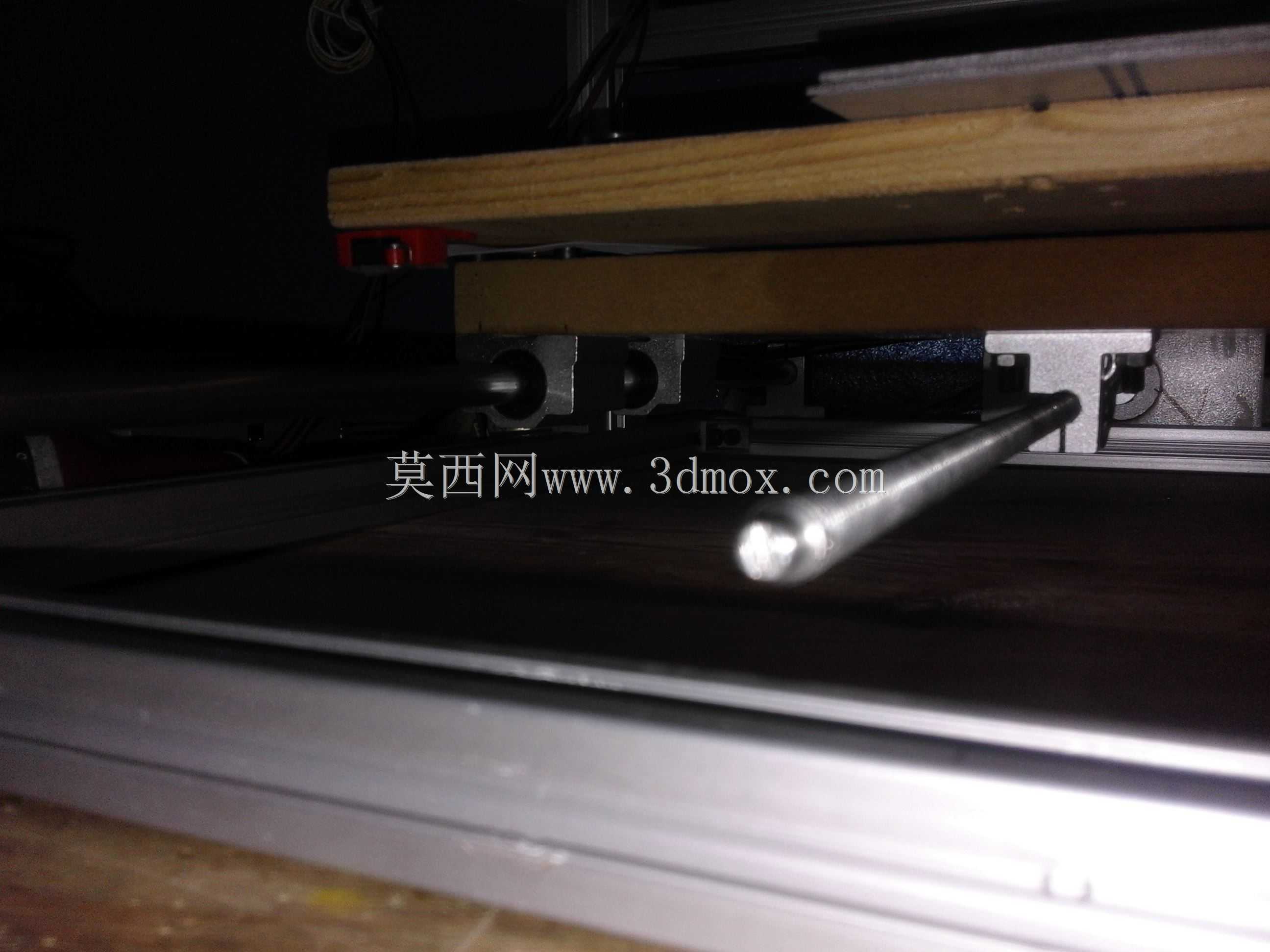

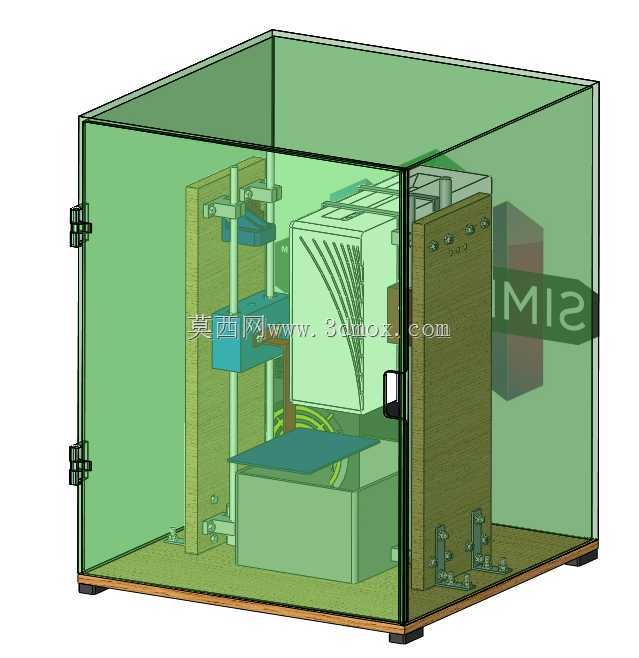

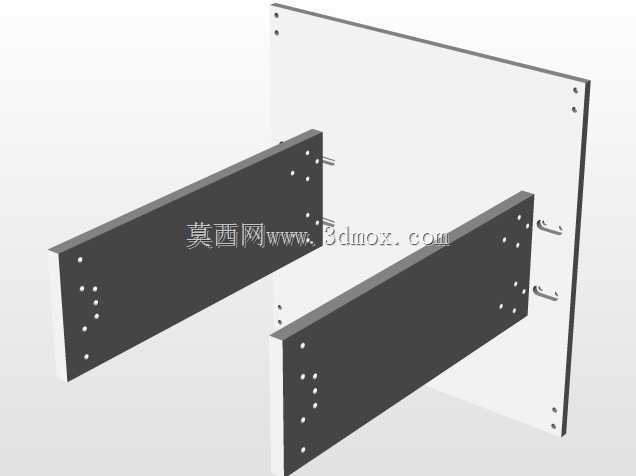

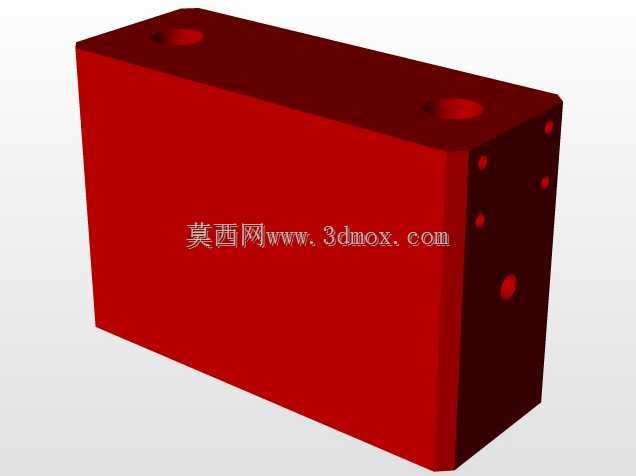

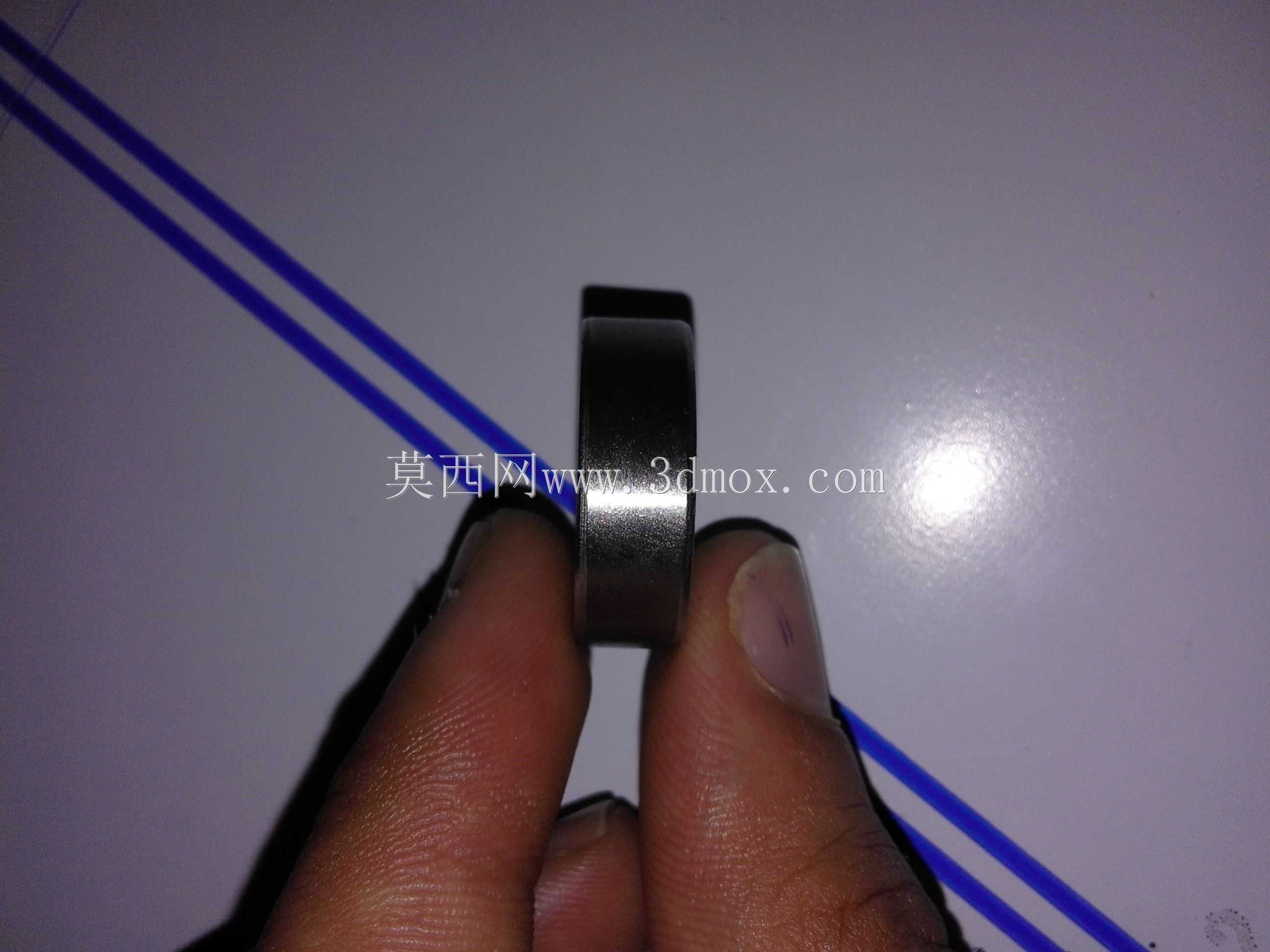

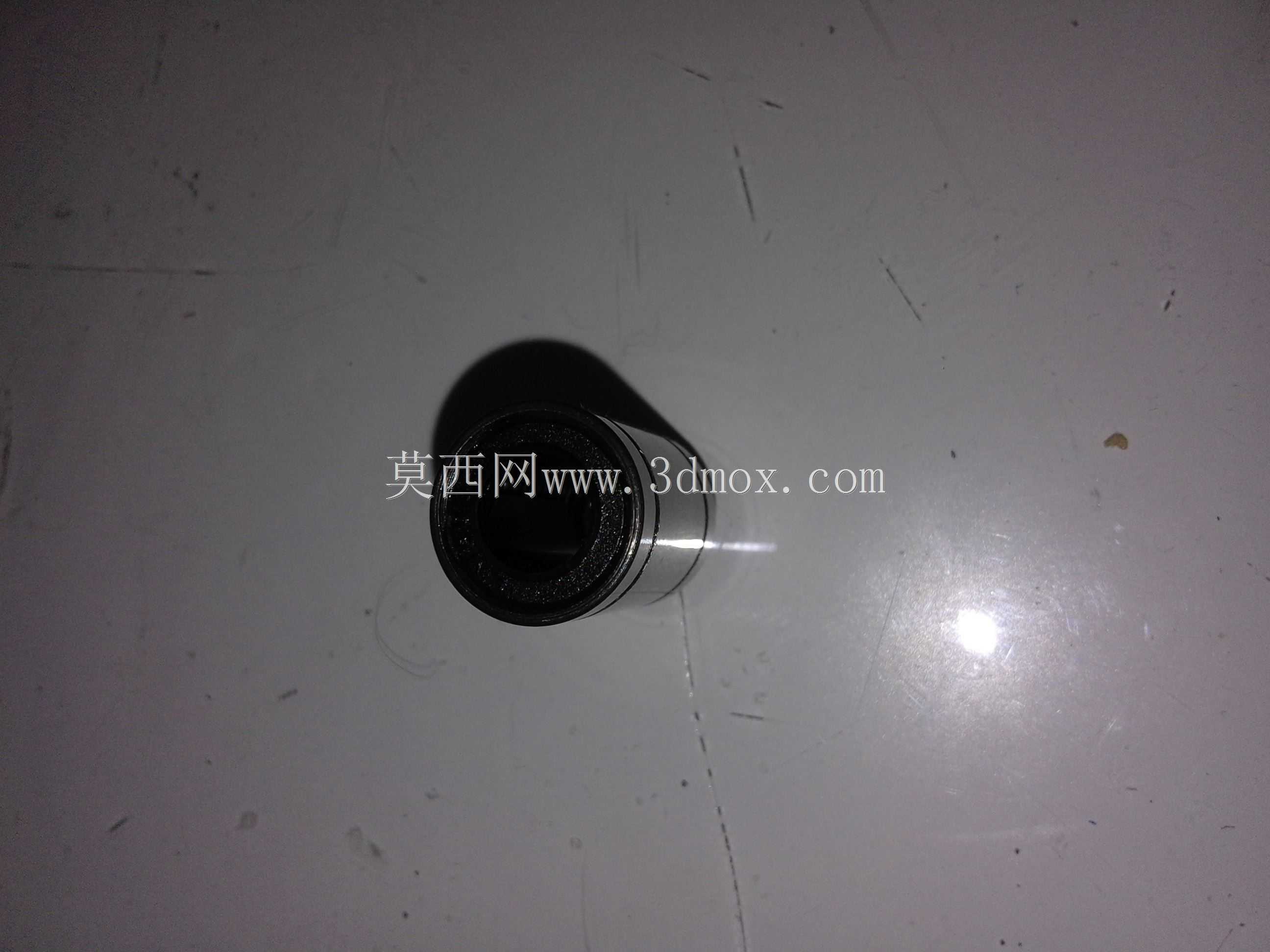

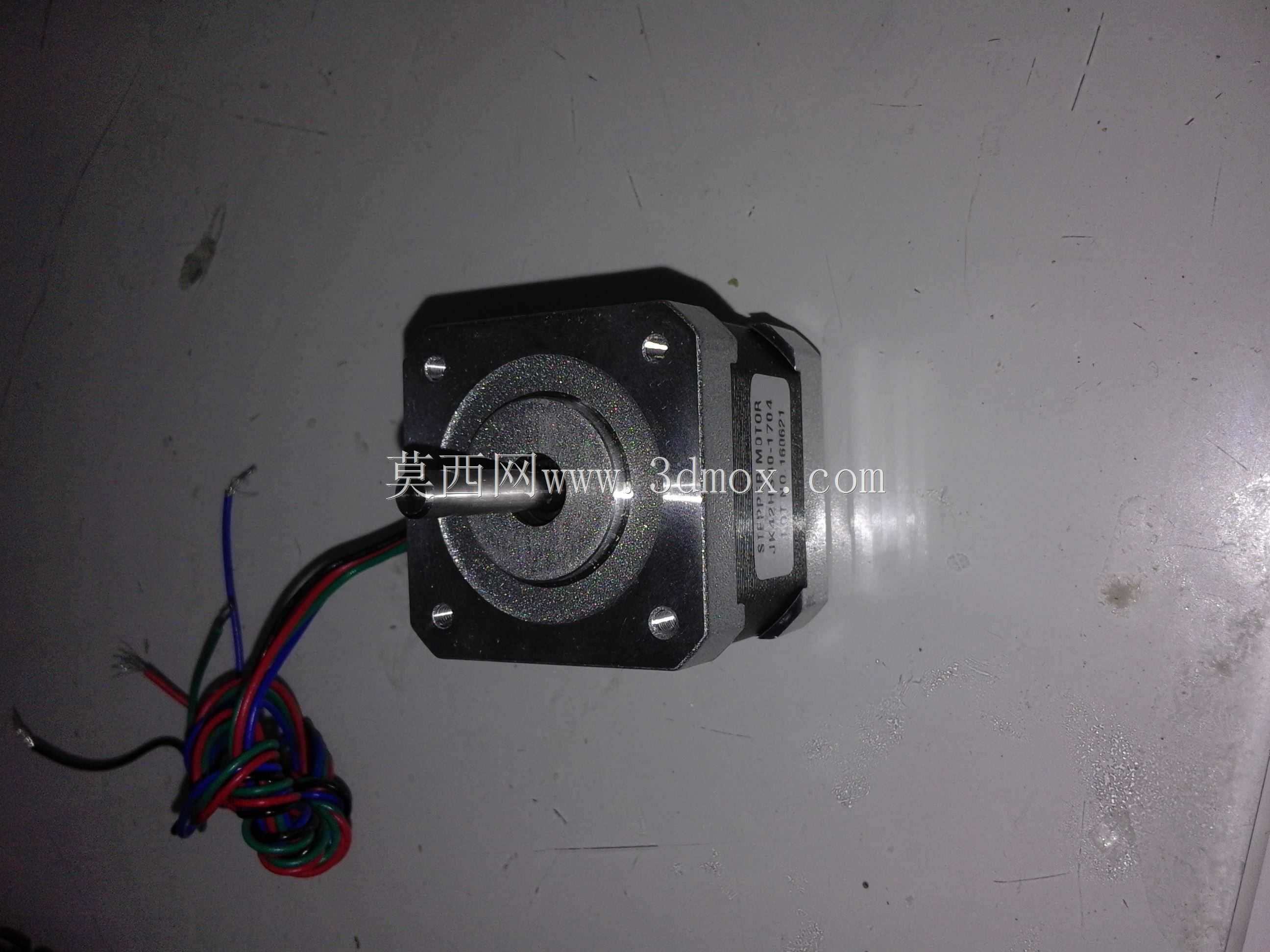

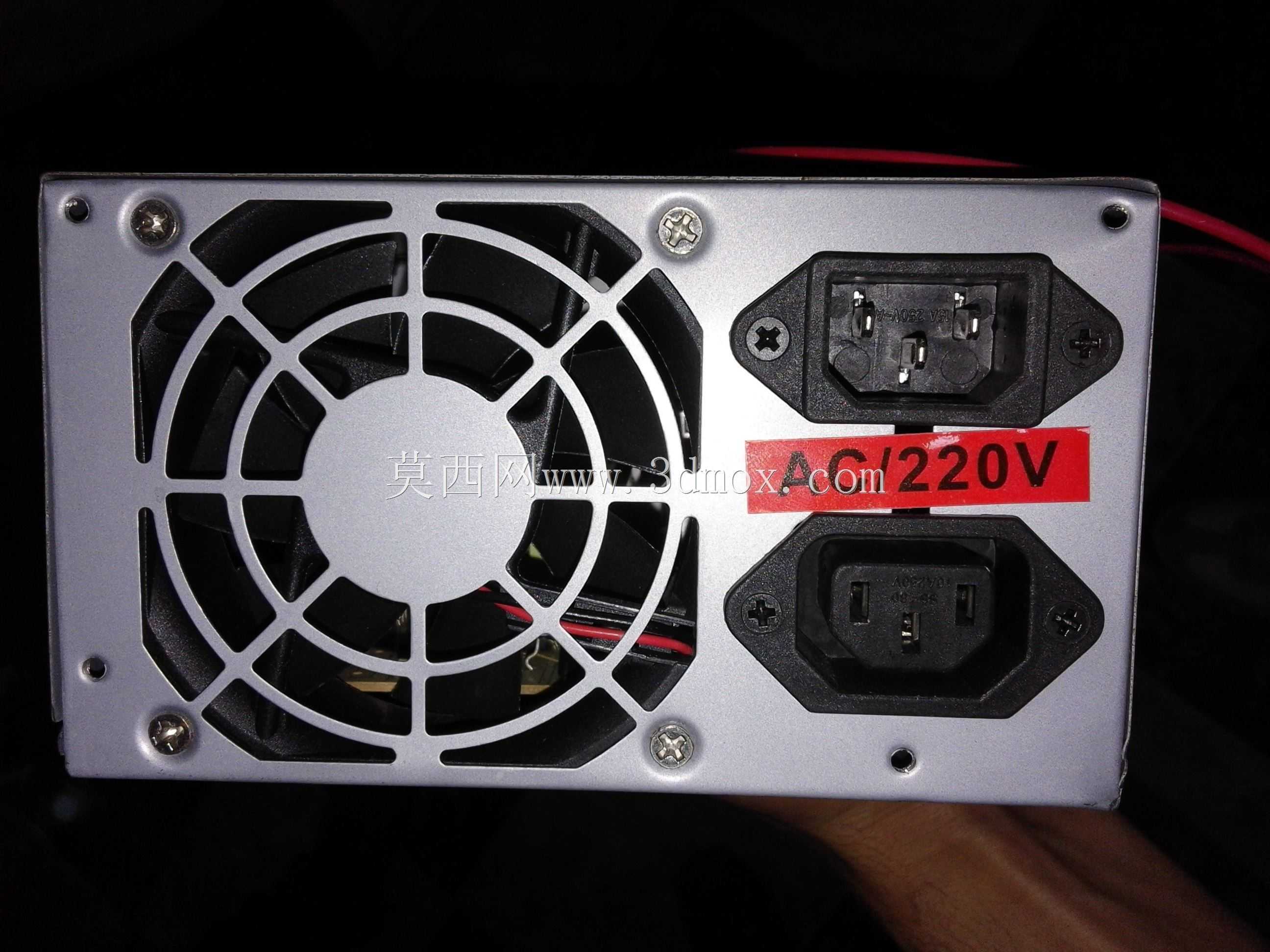

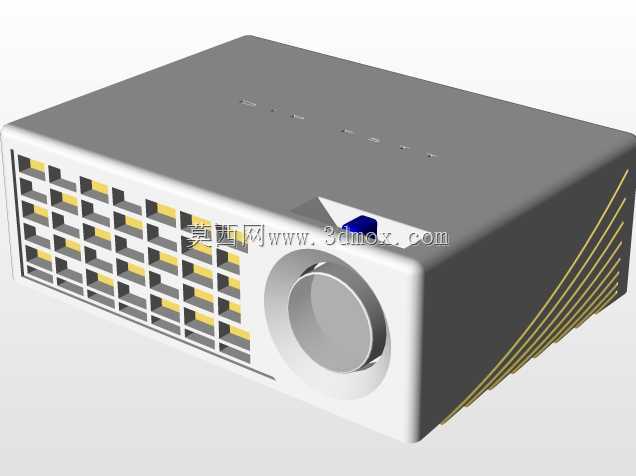

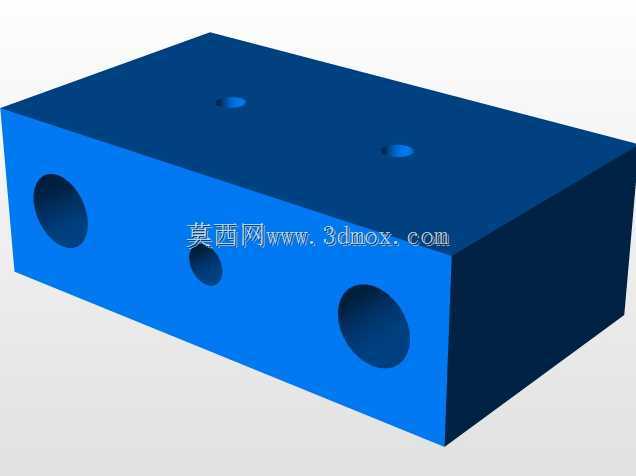

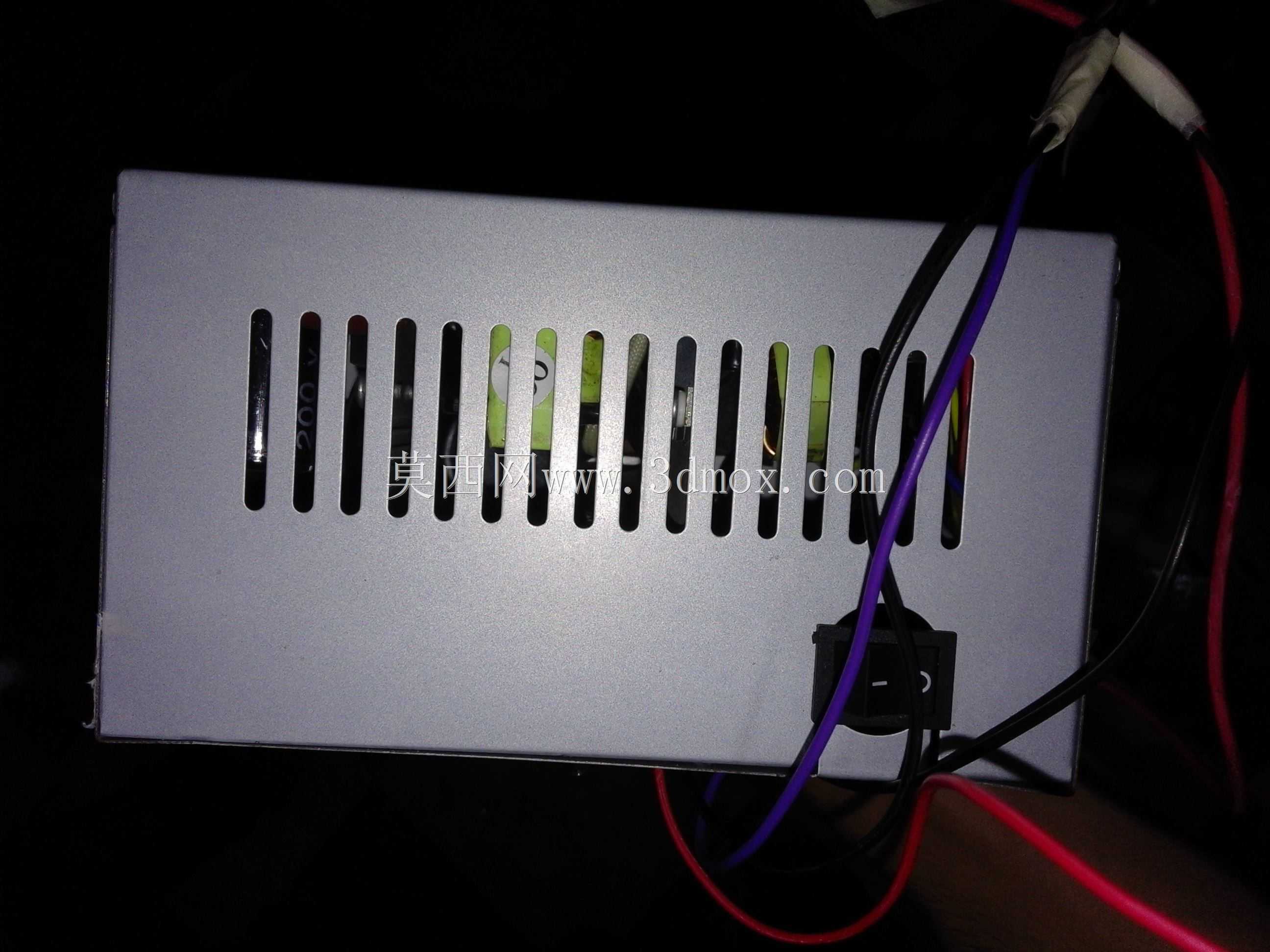

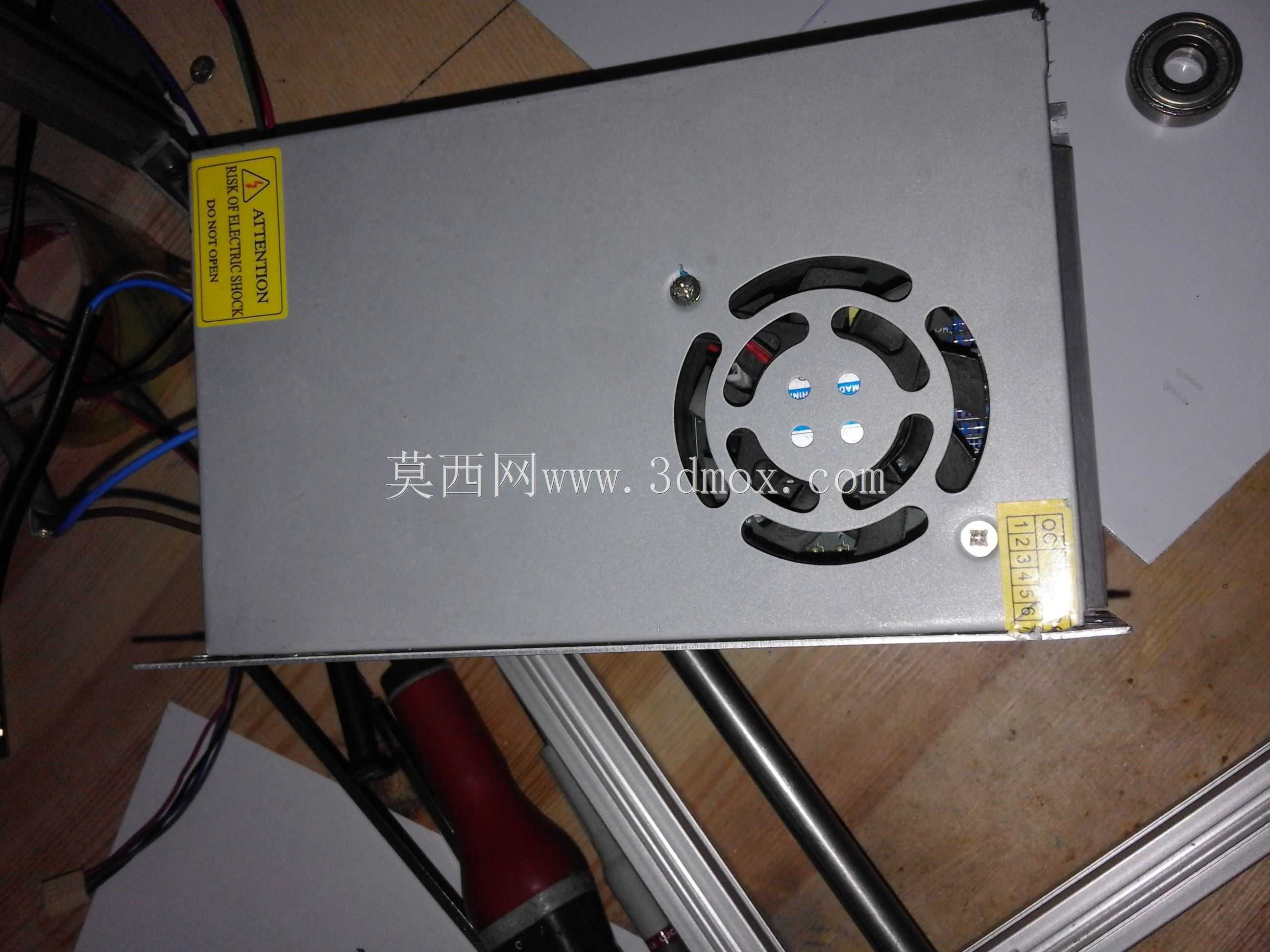

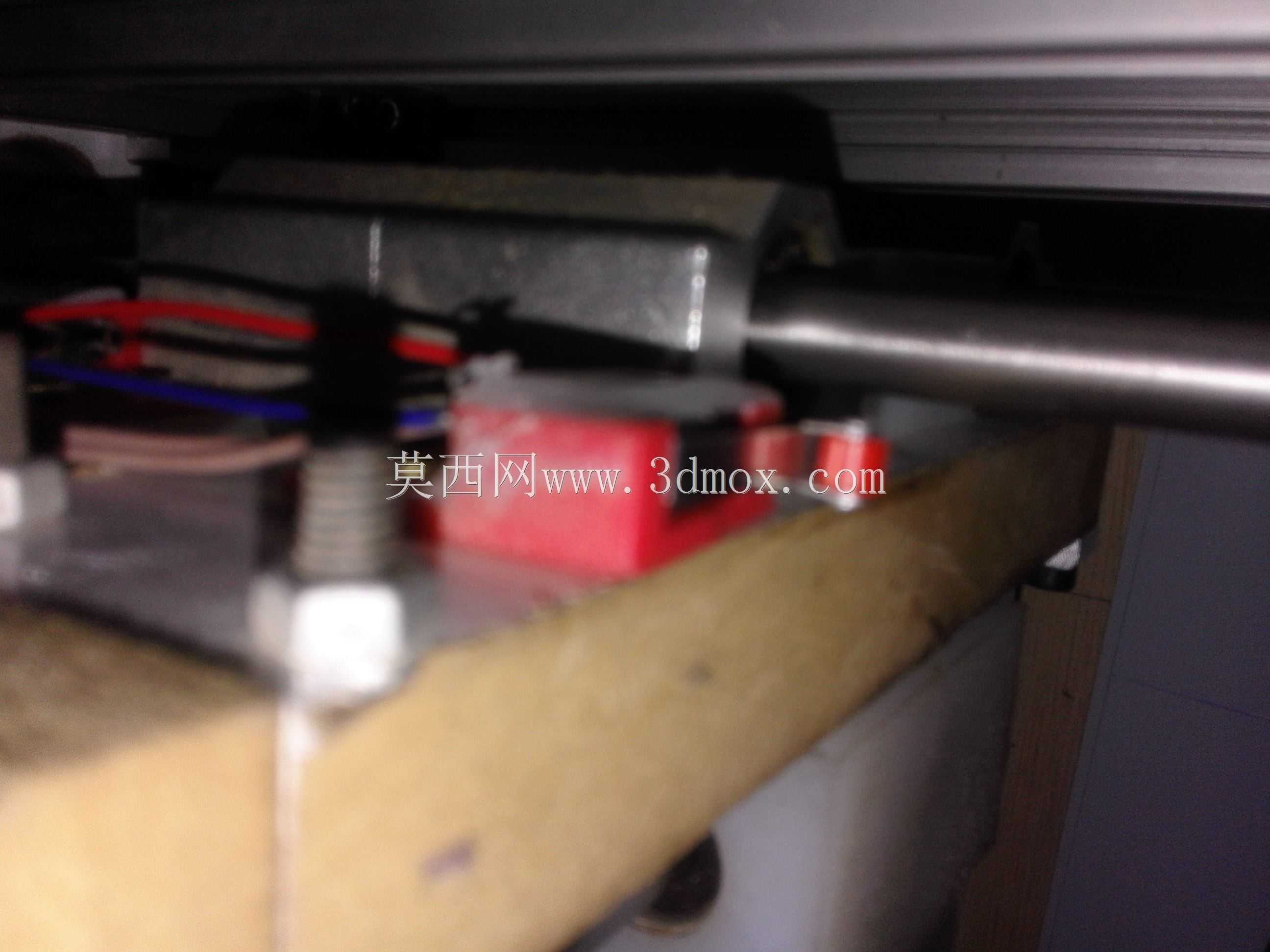

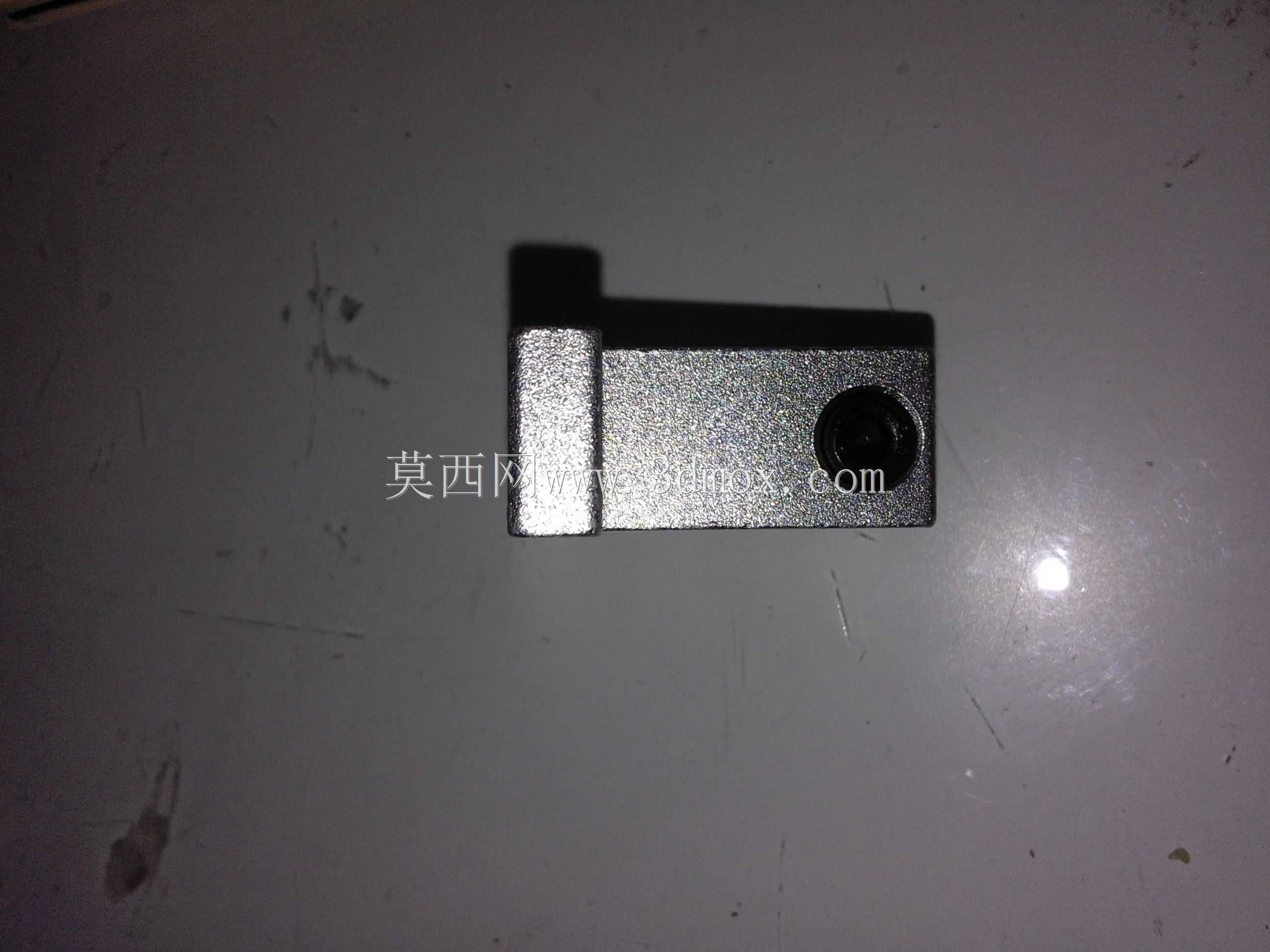

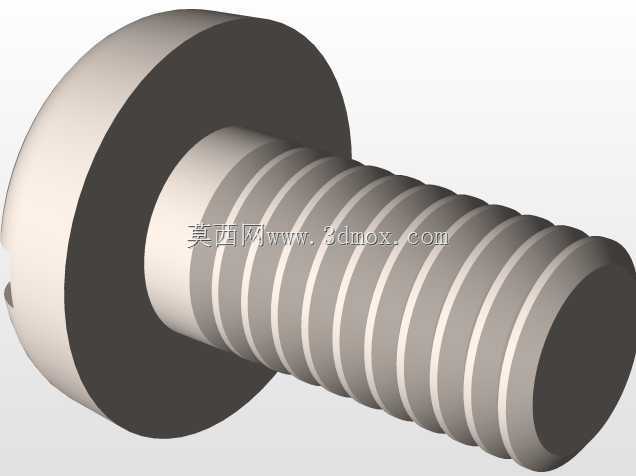

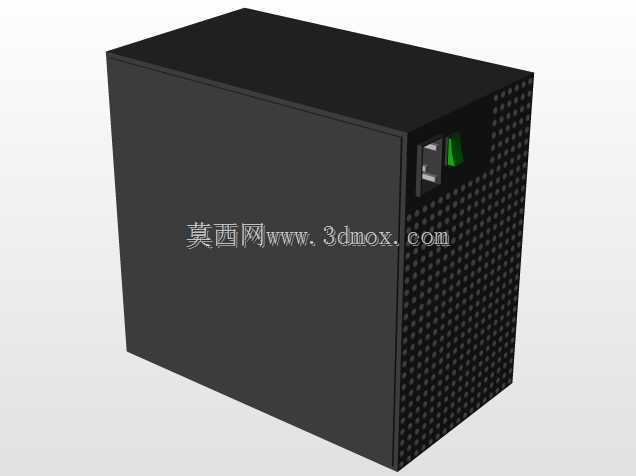

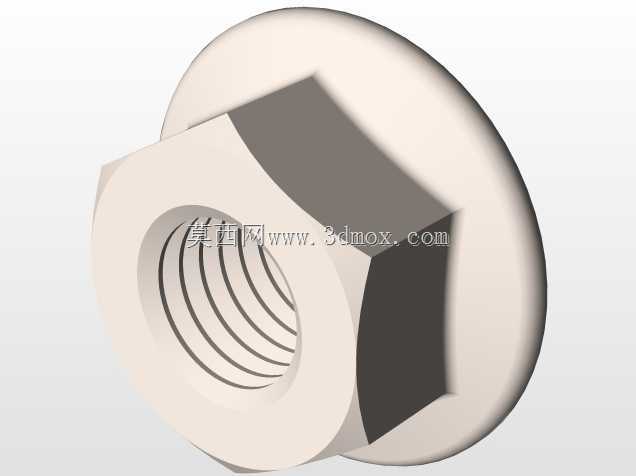

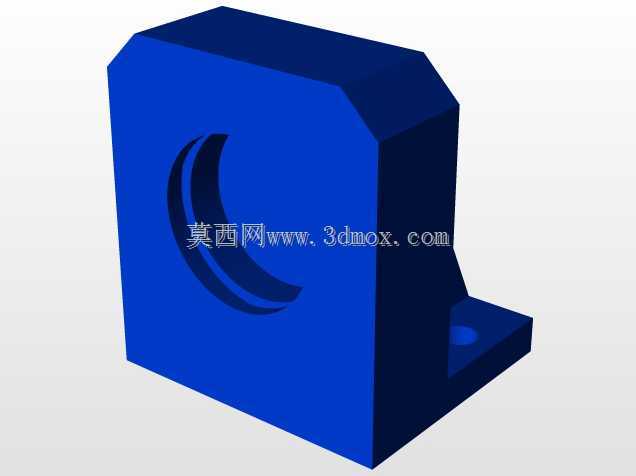

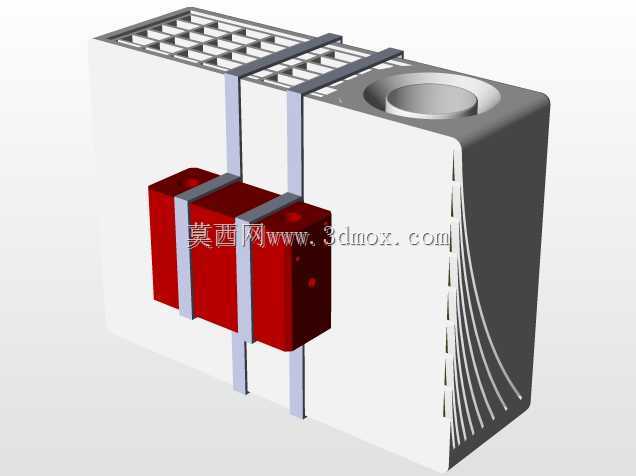

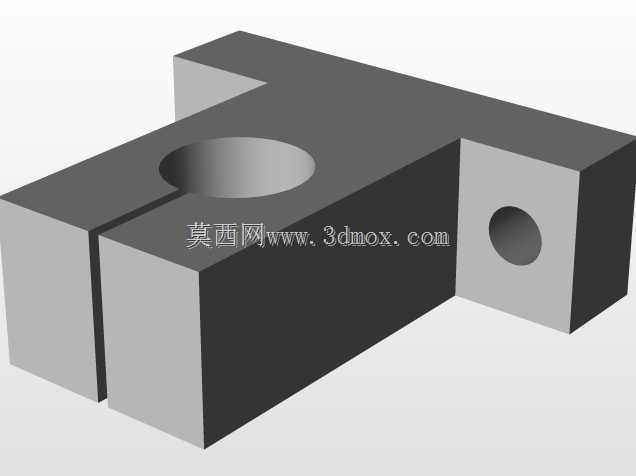

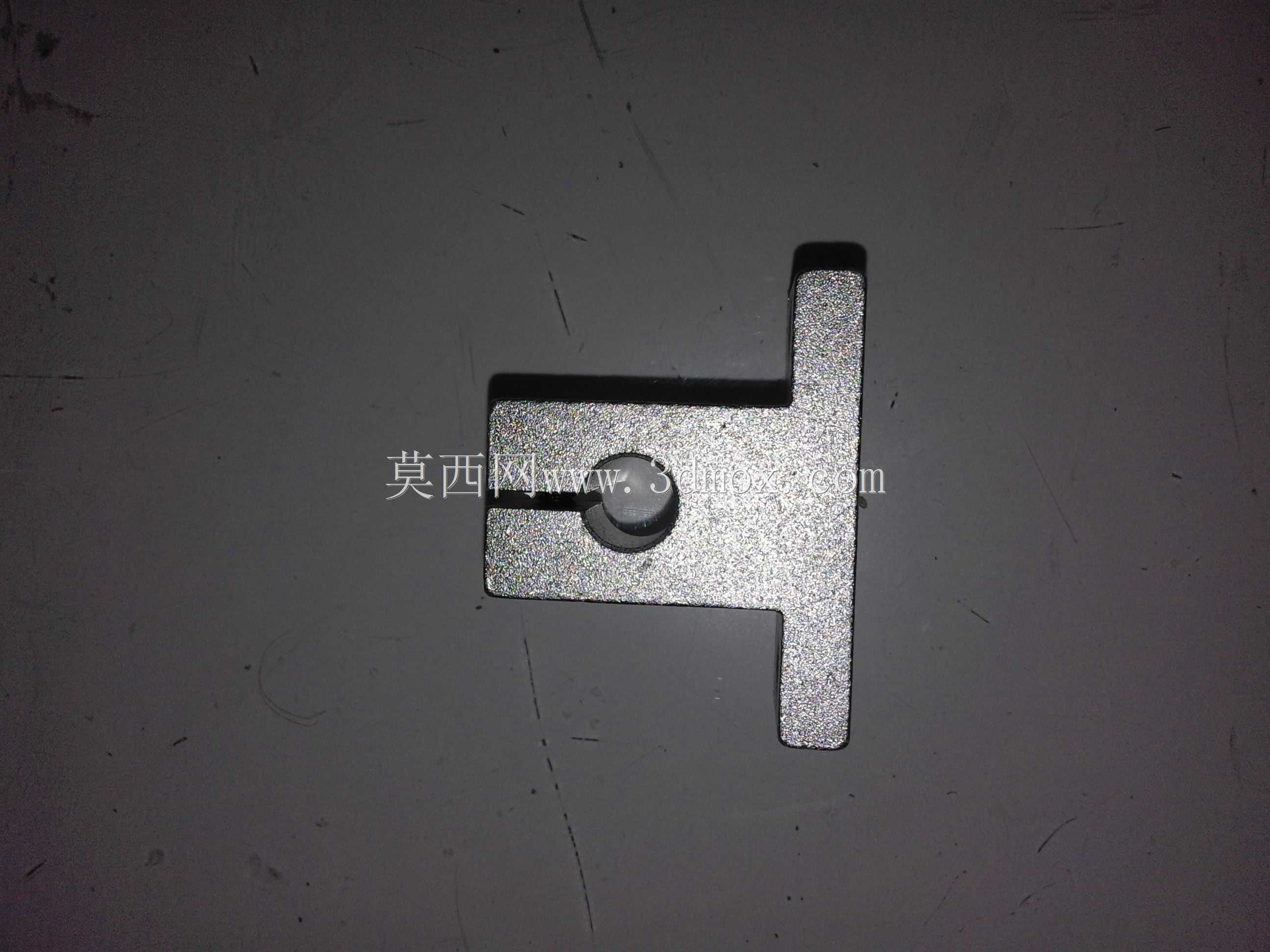

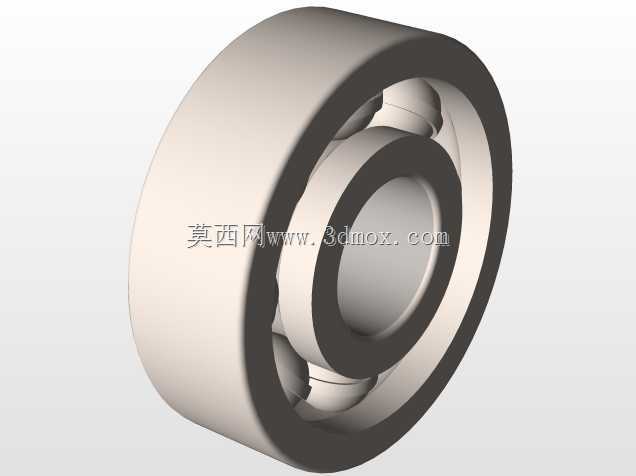

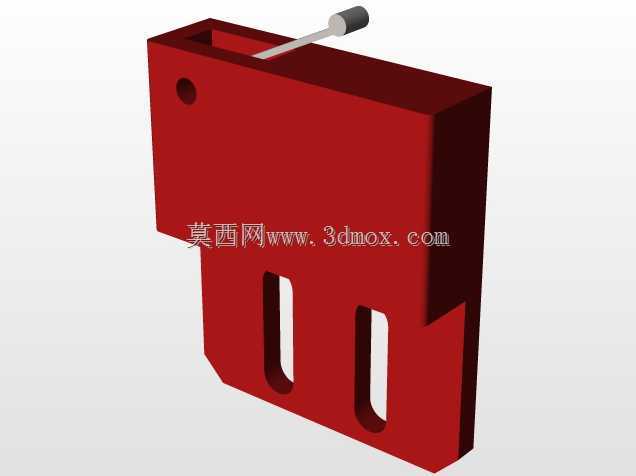

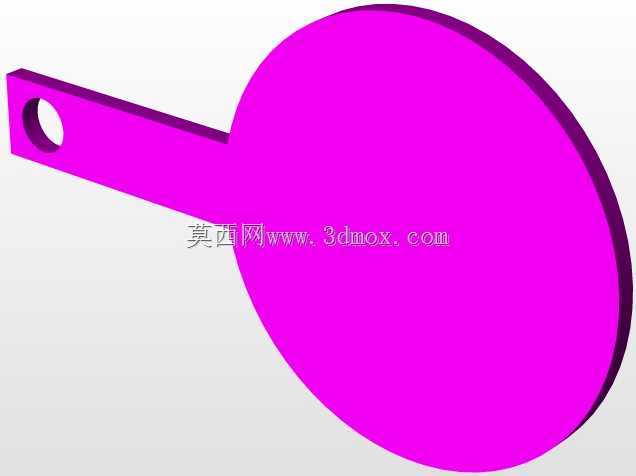

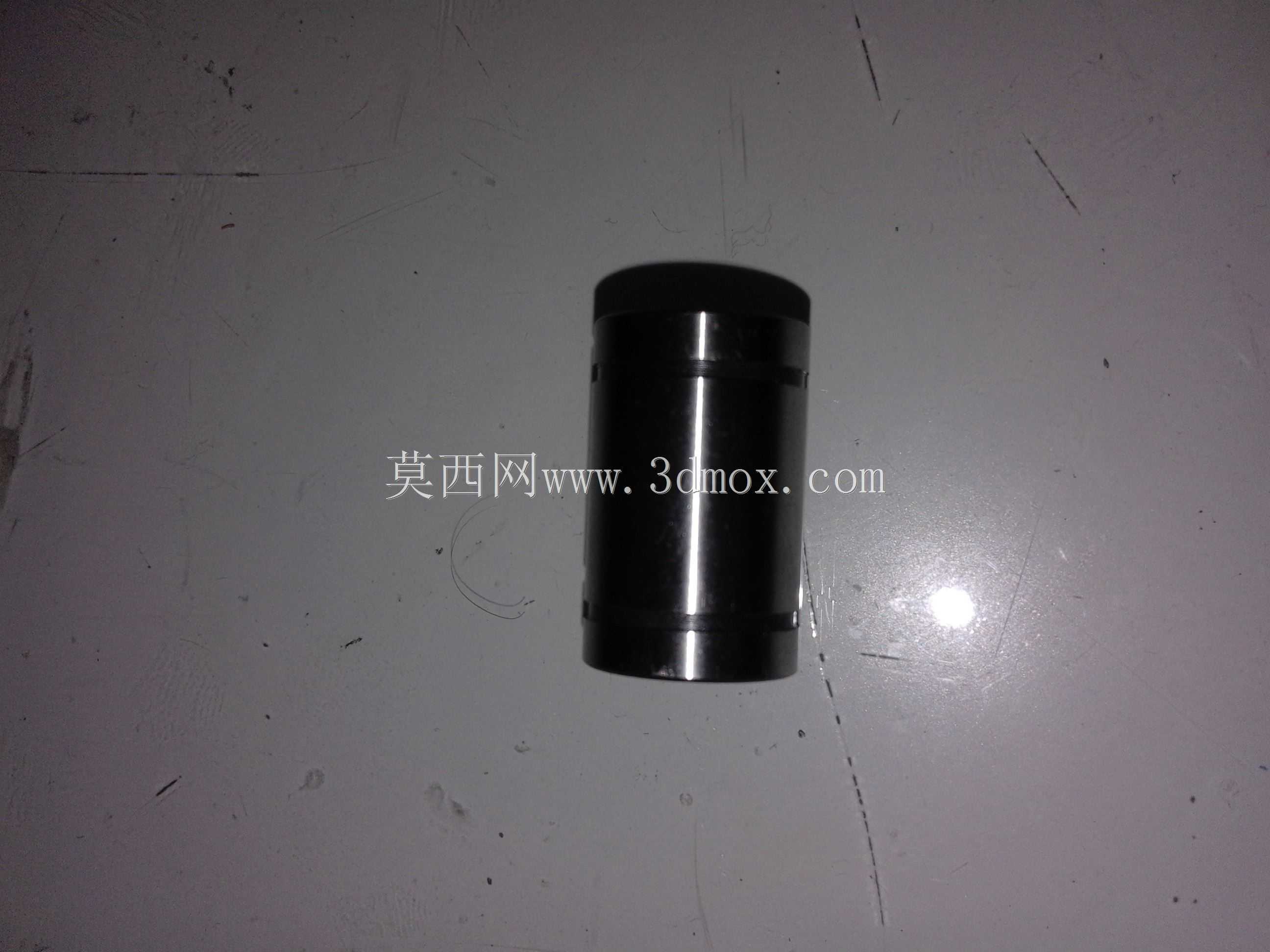

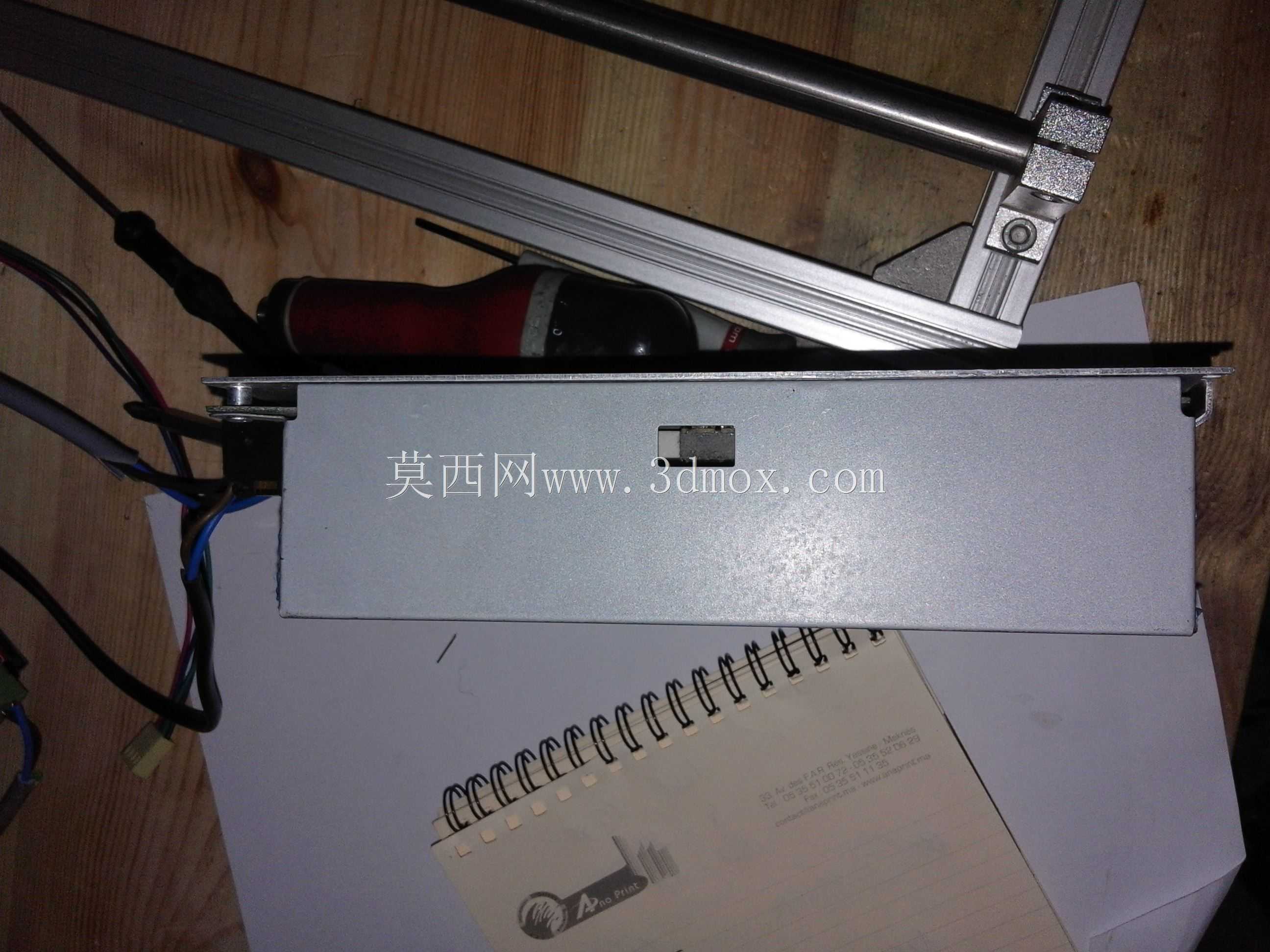

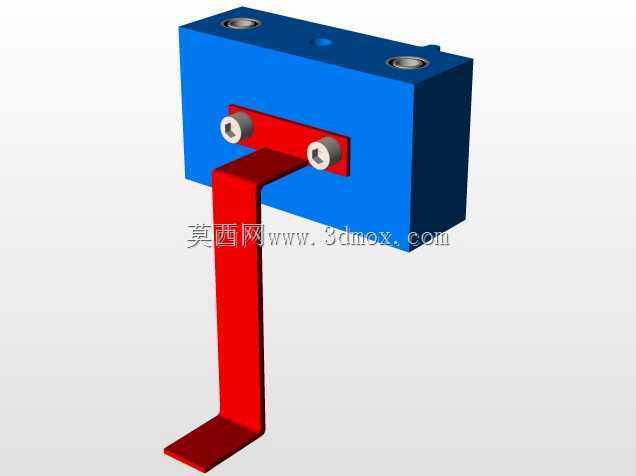

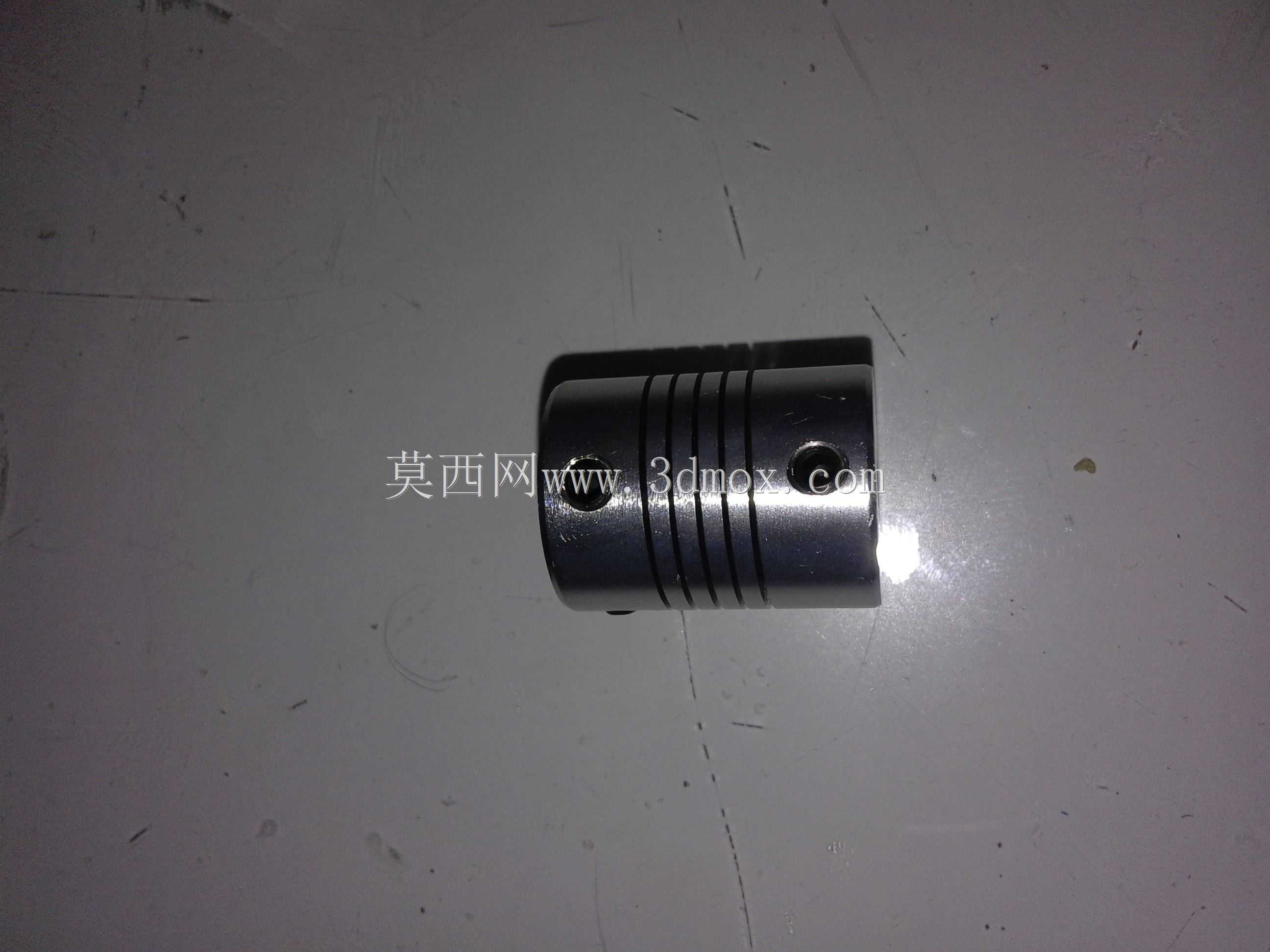

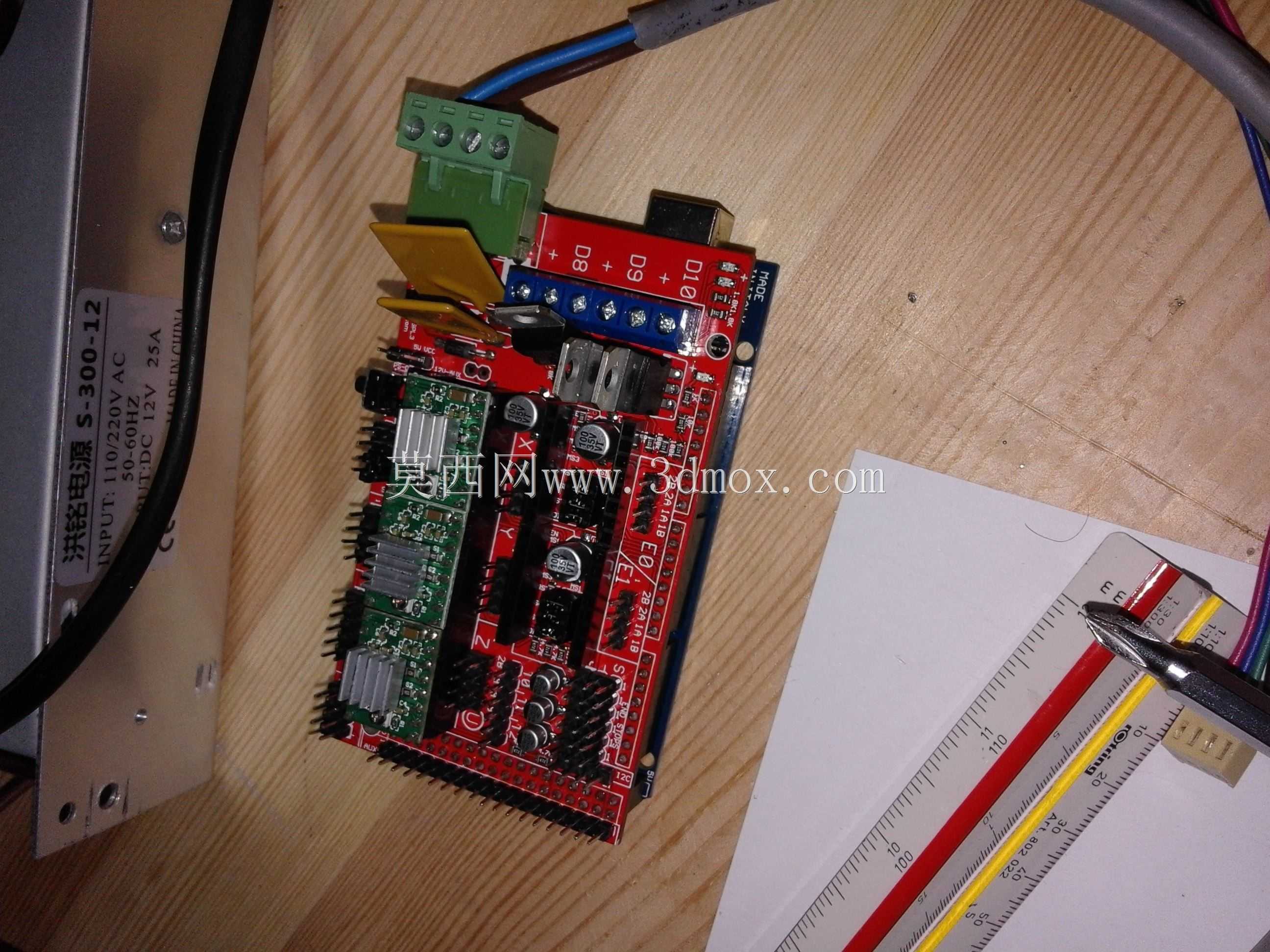

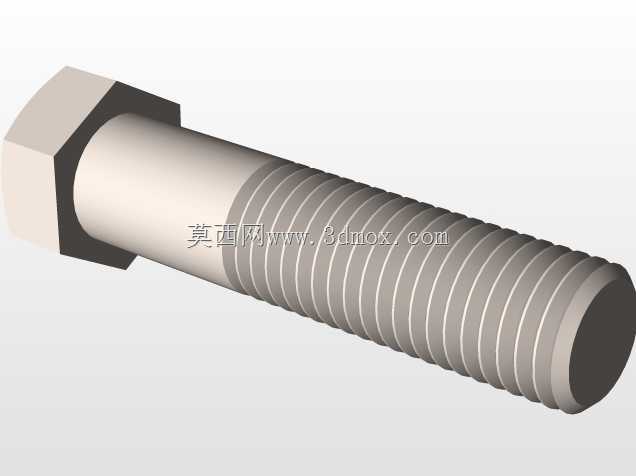

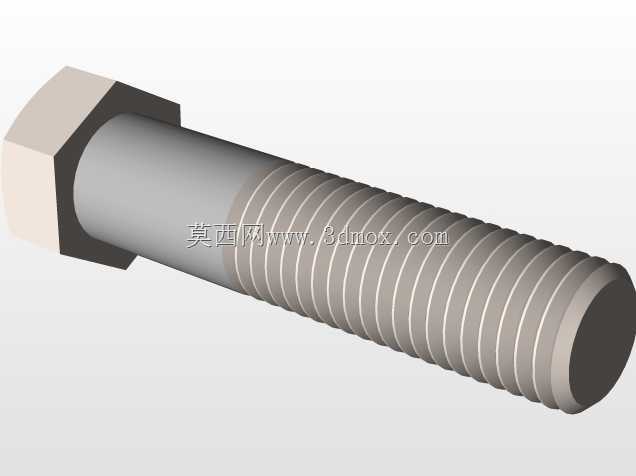

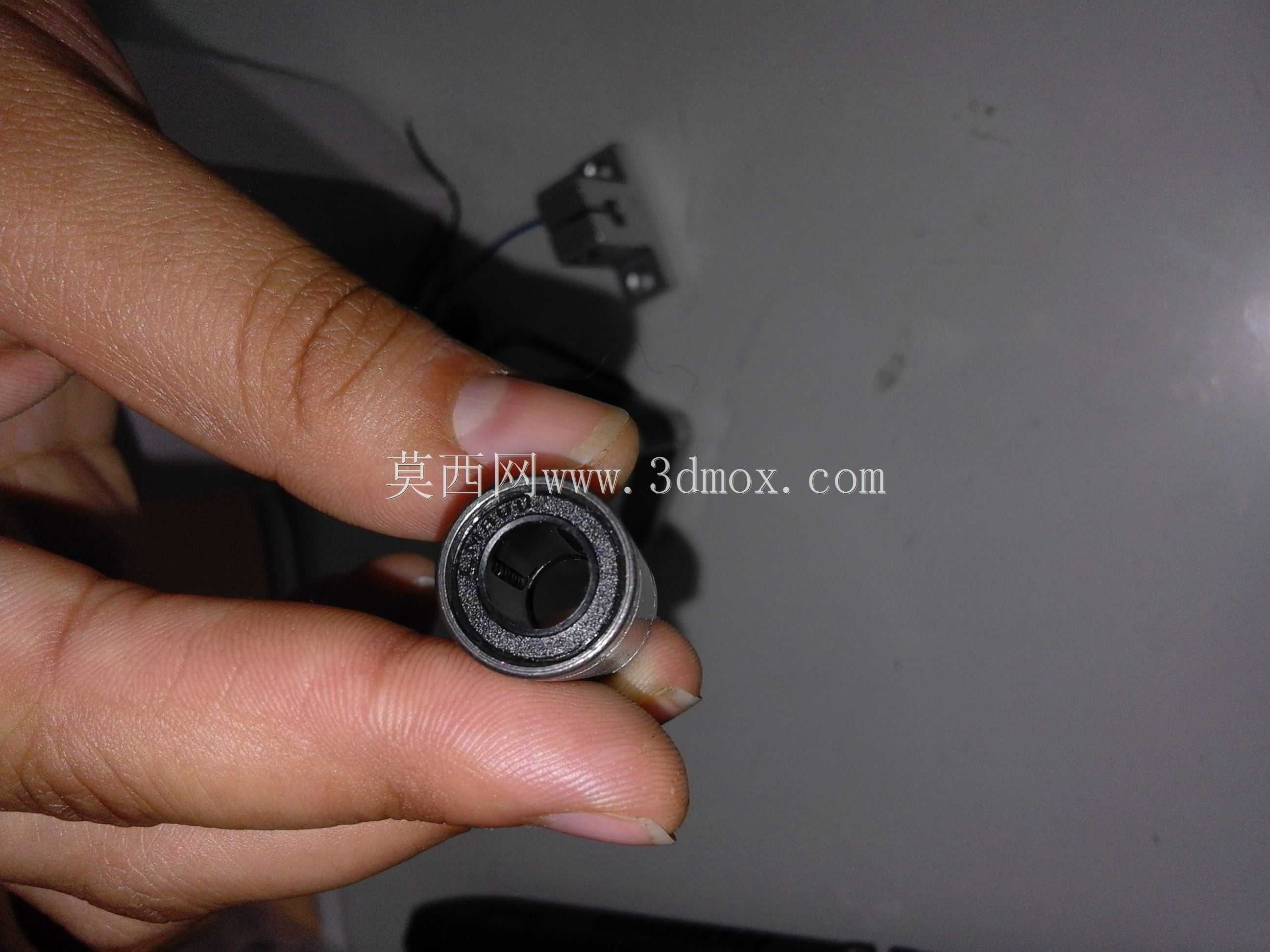

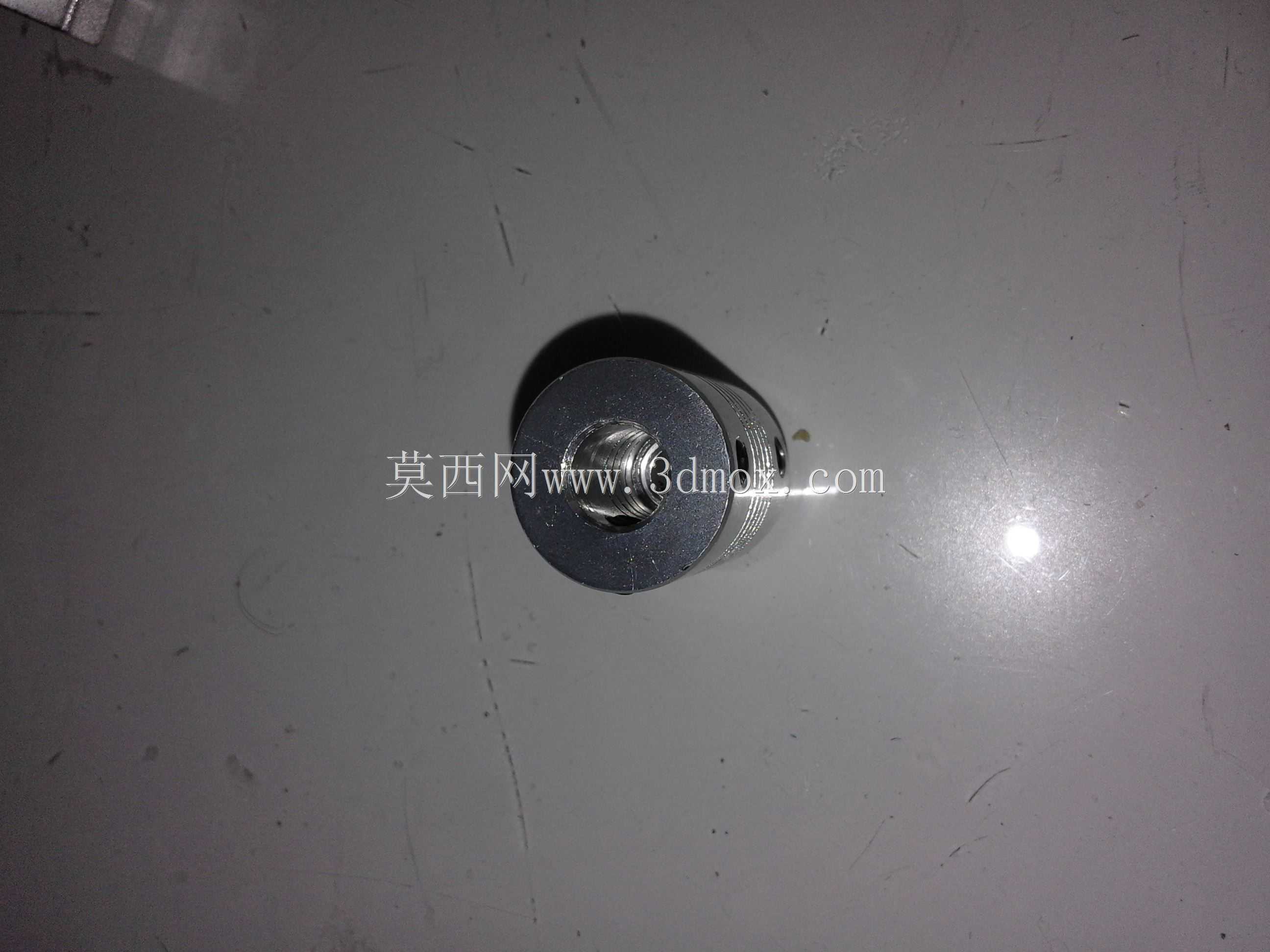

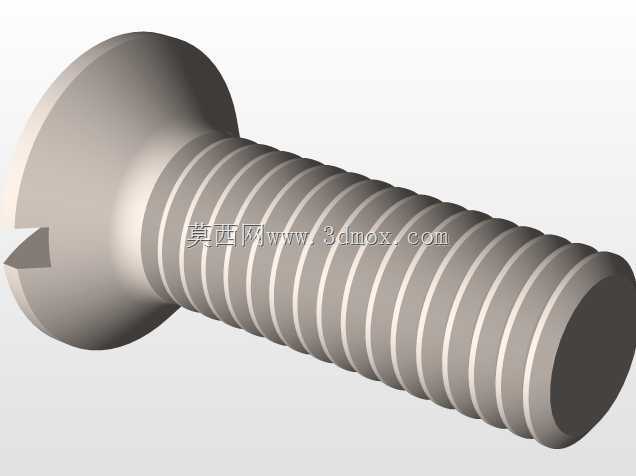

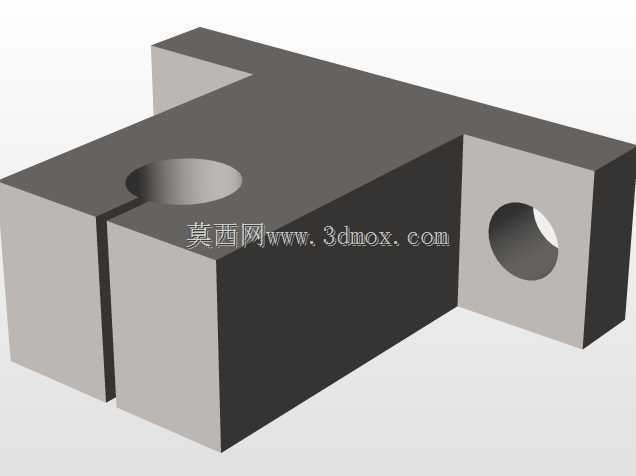

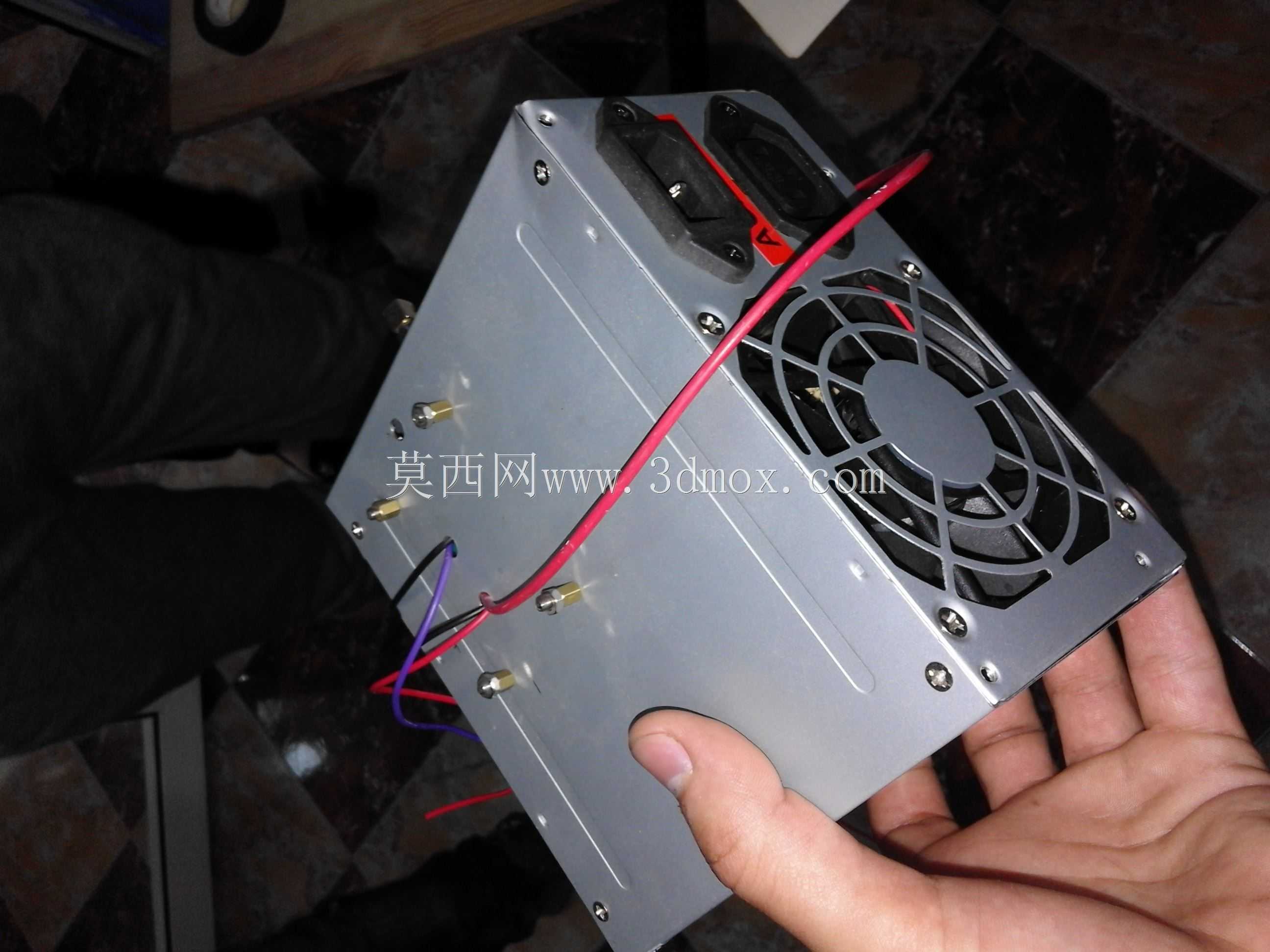

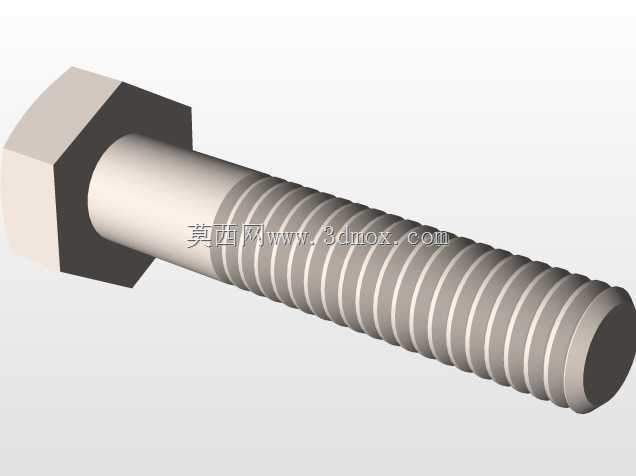

这套DLP立体光刻打印设备的结构设计，核心围绕光固化成型的工艺逻辑搭建，首先从安装边界来看，整体采用立式双立柱支撑架构，底部为整块安装基板，所有功能组件均固定在基板的预设安装位上，基板预留的安装孔位可直接适配常规工作台面的固定需求，整体横向占用空间控制在小尺寸桌面设备范畴，纵向行程根据成型幅面做了对应匹配，不会出现超出台面边界的外伸结构，安装时无需额外拓展支撑结构。从功能特性上看，设备采用双侧光轴导轨搭配滑动模组的布局，左侧集成投影光路的安装位，右侧搭载成型平台的升降驱动组件，中间区域预留树脂槽的放置空间，这种对称式的立柱布局能最大程度降低升降过程中的偏载力矩，保证成型平台上下运动的平行度，避免层厚不均的问题。设计思路上没有采用复杂的一体式框架结构，而是用型材与机加工件组合的方式搭建支撑结构，两侧的木质（或层压板材）支撑件主要承担光路与驱动组件的固定载荷，光轴导轨直接贯穿支撑件的定位孔，靠锁紧件完成固定，这种设计既降低了整体机架的加工难度，也方便后期调整光路与平台的相对位置，不需要拆解整个机架就能完成校准作业。实际用途层面，这类设备主要面向高精度小尺寸零件的增材制造场景，利用光敏树脂受光聚合的原理，逐层固化成型丙烯酸环氧树脂、ABS类复合光敏材料，相比普通FDM打印设备，能实现更高的表面精度与细节还原度，从原型验证到小批量精密零件制作都能覆盖，比如手板件制作、精密结构件样件打样、文创类精细模型制作都是这类设备的常见应用场景。结构细节上，升降模组的驱动组件布置在右侧立柱的后侧，走线沿立柱内侧的线槽布置，避免光路区域出现线缆遮挡，投影组件的安装位预留了调节余量，可以微调投影焦距与幅面位置，保证投影面完全覆盖树脂槽的成型区域，底部预留的电气安装空间可以放置主控板与电源模块，所有电气走线都隐藏在结构件内侧，不会干涉运动部件的运行。成型平台的固定结构采用快拆式设计，方便打印完成后取下平台进行后处理，树脂槽的放置位做了定位挡边，更换树脂槽时能快速对准位置，不需要反复调整对位。
