对称式花卉镂空装饰纹样结构设计

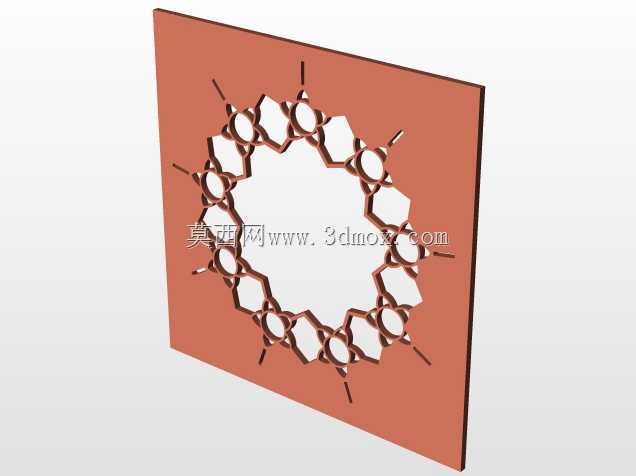

　　这类环形对称花卉装饰结构，常应用于室内外装饰幕墙、景观装置饰面、文创产品外观包覆、公共设施装饰面板等场景，作为兼具视觉装饰性与结构通透性的饰面构件使用。从结构设计逻辑来看，整体采用12组对称花齿单元沿环形中心阵列排布，每一个花齿单元都做了等角度均分处理，相邻单元的衔接处做了圆弧过渡，避免尖角应力集中，即便采用薄型板材切割加工，也能保证单元连接处的结构强度，不会在运输、安装过程中出现连接处断裂的问题。

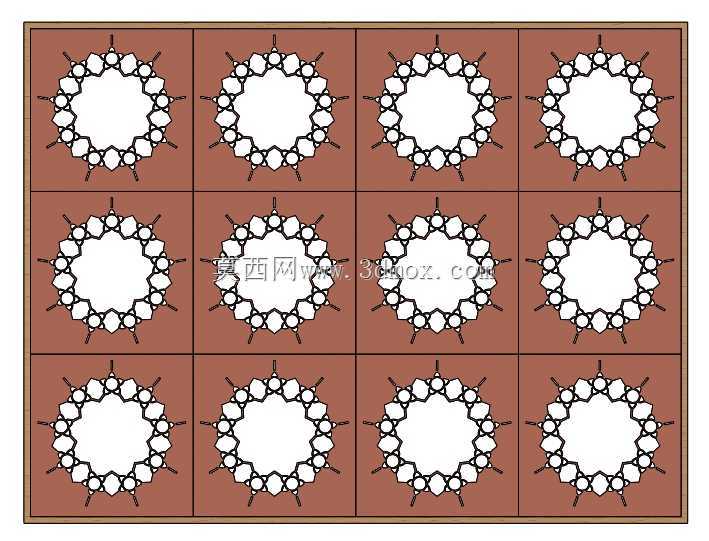

　　设计过程中首先确定了中心镂空区域的占比，中心留白区域直径约为整体外轮廓直径的60%，既保证了纹样的视觉通透感，也预留了足够的结构支撑宽度——环形实体部分的径向宽度控制在整体直径的20%，每一个外伸的花齿尖端做了小圆角钝化处理，避免安装和使用过程中尖锐边角造成划伤，同时也能减少激光切割、水刀加工时的尖角过烧缺陷，提升加工成品率。每一组花齿单元上的小凸点结构，并非单纯的装饰造型，实际安装时可以作为定位标记点，配合安装基面的预制定位孔，实现多块饰面板的快速对齐拼接，就像图中展示的3行4列排布方式，相邻板材拼接时，依靠边缘的凸点对位，能快速将拼缝控制在均匀的1-2mm范围内，不需要反复调整对齐，大幅提升现场安装效率。

　　从安装边界来看，单块纹样单元的外轮廓为正方形，适配常规的装饰面板模数，安装时可以采用嵌入式安装，将纹样单元嵌入预制的框架槽内，槽深预留3-5mm即可完成固定，也可以采用背面粘接或者螺栓固定的方式，纹样环形实体部分的实体区域足够预留螺栓过孔的位置，不会因为镂空区域过大导致固定点无处设置。考虑到不同应用场景的适配性，该结构可以适配金属板材、亚克力、密度板、陶瓷等多种加工材质，不同材质加工时只需要调整纹样的最小壁厚参数：如果采用1mm厚度的不锈钢板材激光切割，最小连接宽度控制在3mm以上即可保证结构强度；如果采用5mm厚度的亚克力板材雕刻，最小连接宽度可以放宽到2mm，依然能满足日常使用的结构强度要求。

　　在实际工程应用中，这类装饰纹样常被用作通风口的装饰面罩，中心镂空和齿间的缝隙可以保证通风通过率达到70%以上，同时花卉造型能遮挡内部的通风管道结构，避免直视内部管线影响美观；也可以用作景观护栏的装饰嵌板，安装在护栏的框架内部，相比整板护栏具备更好的透风性，在户外大风环境下能降低风阻，减少护栏承受的风载荷，提升护栏整体的抗风稳定性；还可以用作文创灯具的透光面罩，光源设置在纹样背面时，光线透过镂空区域投射出对称的花型光影，能营造出层次丰富的光影效果。

　　建模过程中采用参数化阵列的方式构建整体结构，首先绘制单个花齿的截面轮廓，约束好花齿的角度、圆弧半径、凸点位置等参数，之后沿中心环形阵列12组，再通过布尔运算合并成整体轮廓，最后对所有尖角位置做统一的圆角处理，保证所有过渡位置的圆角半径一致，既提升视觉上的规整度，也能减少加工时的路径转折，提升加工效率。需要注意的是，建模时所有的轮廓线条都做了闭合处理，没有开放的线段和重叠的线条，导出切割加工所需的矢量文件时不会出现轮廓识别错误的问题，能直接对接激光切割、水刀切割、数控雕刻等加工设备的编程软件，不需要二次修图调整。

　　针对不同的安装场景，该结构还可以做灵活的参数调整：如果用作吊顶装饰面板，可以适当缩小外伸花齿的长度，增加环形实体部分的宽度，预留更多的固定点位；如果用作艺术隔断的饰面，可以适当放大中心镂空区域的直径，提升通透感，同时在花齿的衔接位置增加小的连接筋，进一步提升整体结构的抗变形能力，避免大尺寸薄板加工后出现翘曲变形。实际测试中，采用2mm厚铝板加工的500mm边长该纹样单元，整体平面度可以控制在0.5mm以内，安装后不会出现明显的凹凸变形，完全满足室内外装饰工程的验收要求。
