工业设备可调节式监视器支撑安装架

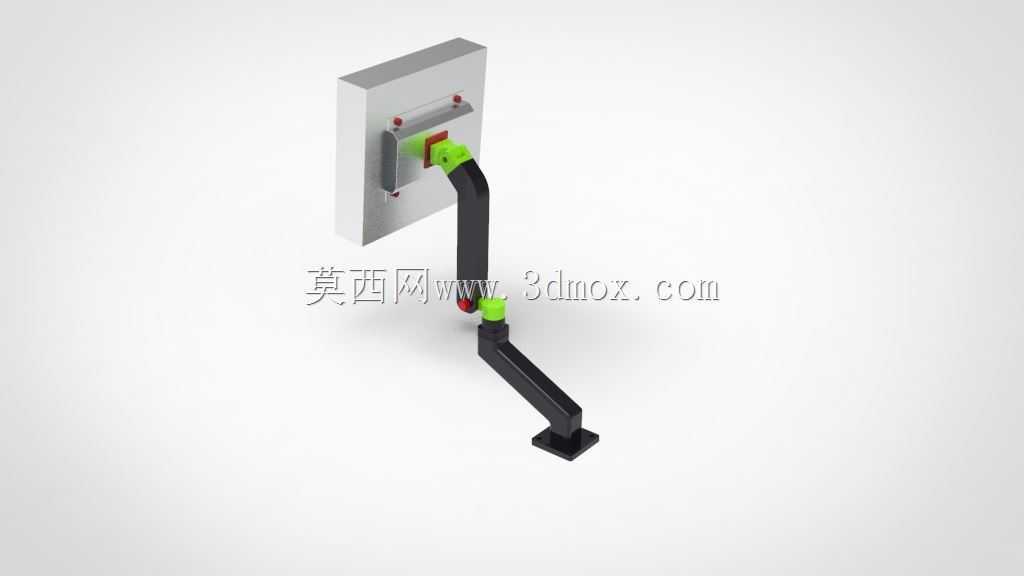

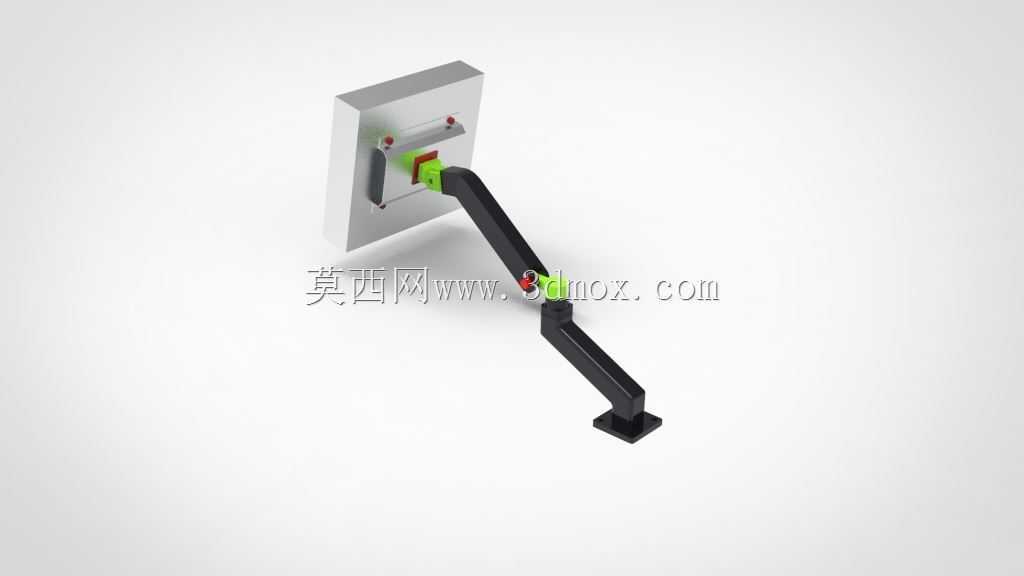

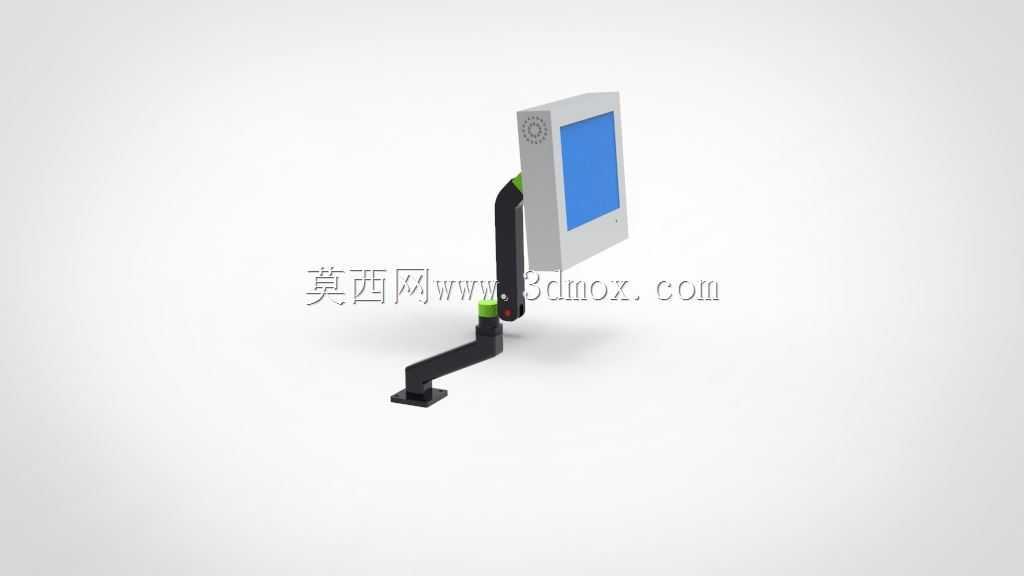

　　在工业生产现场的各类工位、输送线旁、设备操作侧，人机交互终端的安装固定一直是结构设计中容易被忽略却直接影响操作效率的环节，这款监视器支撑安装架正是针对这类场景的实际需求设计的结构件。从实际应用场景来看，这类支架首先要适配工业现场复杂的安装基面，不管是铝型材框架的型材槽位、钢板焊接的设备立面、还是混凝土浇筑的车间立柱，都能通过底部的安装法兰完成固定，底部法兰预留的四个长圆孔可以抵消安装基面的孔位误差，不需要现场二次扩孔就能完成装配，安装孔的中心距控制在120mm范围内，适配市面上绝大多数工业显示器、触摸屏的安装基座尺寸，不会出现孔位不匹配需要额外转接板的情况。从功能特性上看，这款支架采用多段铰接的结构设计，

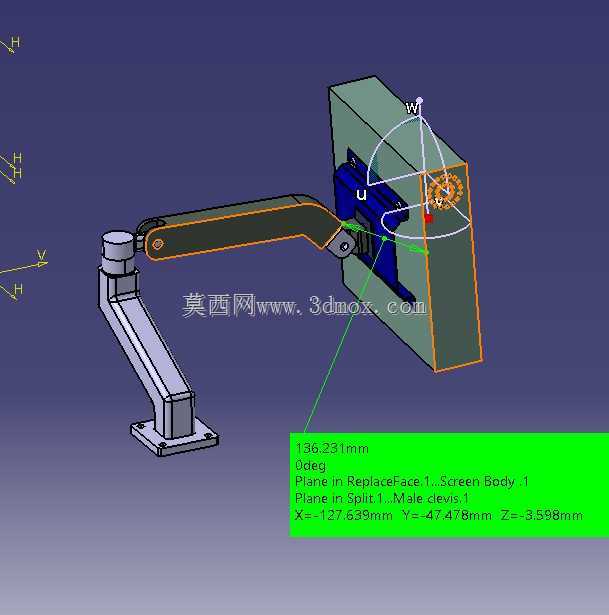

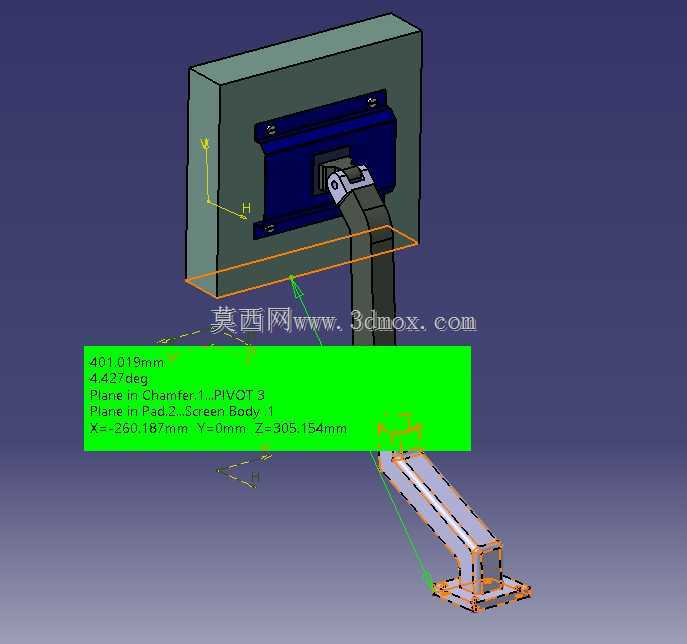

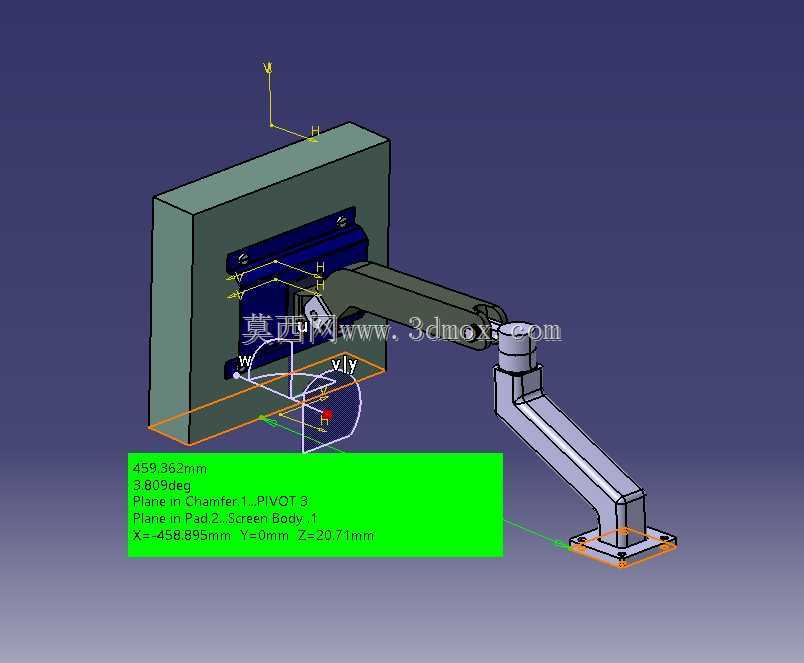

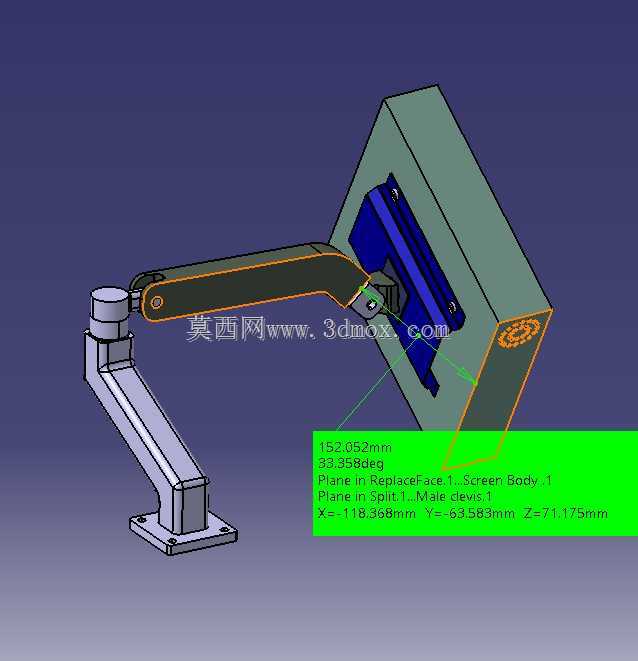

　　每一段关节都配备了阻尼锁紧结构，操作人员可以根据自身的站立高度、操作视角、工位距离随意调整屏幕的俯仰角度、水平旋转角度以及伸出距离，调整到位后拧紧关节处的锁紧旋钮就能保持位置稳定，不会因为设备运行产生的振动出现屏幕下垂、角度偏移的问题，其中靠近安装基座的第一段摆臂长度为180mm，中间连接段长度为220mm，末端屏幕连接段长度为100mm，整体最大伸出距离可以达到450mm，完全覆盖操作人员在工位上的常规操作视野范围，不需要探身或者侧身就能清晰看到屏幕上的参数信息。设计思路上，这款支架没有采用消费级显示器支架的薄壁塑料外壳结构，全部受力构件都采用冷轧钢板折弯焊接成型，表面做黑色喷塑处理，既能抵御车间内的切削液飞溅、粉尘附着，

　　也能承受重型工业显示屏的重量，额定承载重量可以达到15kg，哪怕是15寸带厚重金属外壳的工业触控屏也能稳定支撑，不会出现悬臂变形的问题。走线设计上，每一段摆臂都预留了内部走线腔，屏幕的电源线、通讯线可以全部从摆臂内部穿过，不会出现线缆外露被设备运动部件剐蹭、被物料勾挂的问题，既提升了现场的整洁度，也降低了线缆损坏导致的设备故障概率。安装边界方面，这款支架的底部安装面距离摆臂最低旋转位置的垂直高度为35mm，安装时不需要在基面预留太深的沉孔，只要基面平整度误差不超过2mm就能保证安装后支架旋转顺畅，不会出现卡滞的情况；末端屏幕安装板采用标准VESA 75/100兼容孔位，不需要额外定制转接件就能直接适配市面上绝大多数工业显示屏、

　　触摸屏、操作面板的安装需求，安装板上还预留了接地螺柱，可以将屏幕的静电通过支架传导到设备接地端，避免静电干扰影响触控精度或者损坏内部电路元件。在输送线监控工位的应用中，这款支架可以安装在输送线侧方的护栏上，调整角度让屏幕正对巡检人员的行走路线，巡检人员不用停下脚步就能快速查看输送线上的物料计数、设备运行状态参数；在自动化设备的操作工位，支架可以安装在设备的操作侧立面，操作人员调整好适合自己的视角后，在上下料、参数调整的过程中都能清晰看到屏幕上的报警信息、运行参数，不用反复调整身体姿态去迁就屏幕位置，有效降低长时间操作的疲劳感。关节处的阻尼结构采用碟形弹簧提供锁紧力，相比普通的橡胶阻尼垫，碟形弹簧的抗疲劳性能更好，经过上万次角度调整后依然能保持足够的锁紧力矩，不会出现使用一段时间后关节松动、屏幕下垂的问题，日常维护只需要定期在关节转轴处涂抹少量润滑脂就能保证旋转顺畅，不需要频繁更换易损件，适配工业现场长时间连续运行的使用需求。
