双轴传动按键式数控作业执行装置

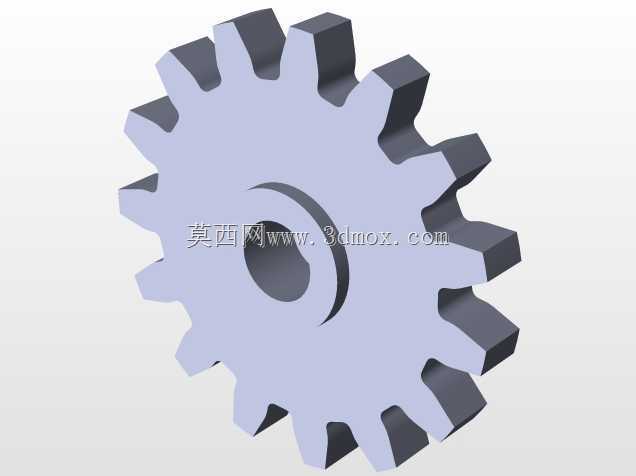

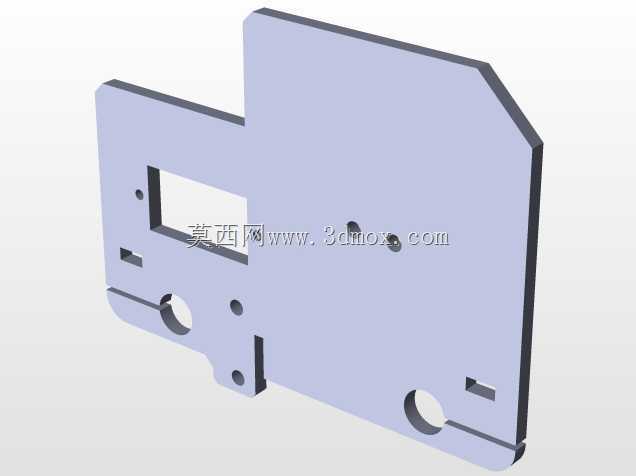

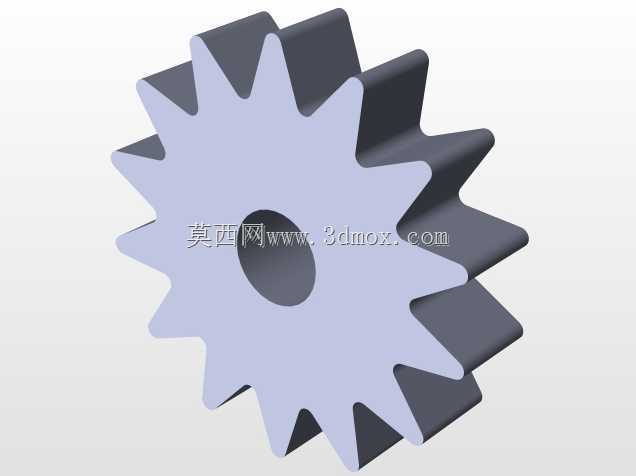

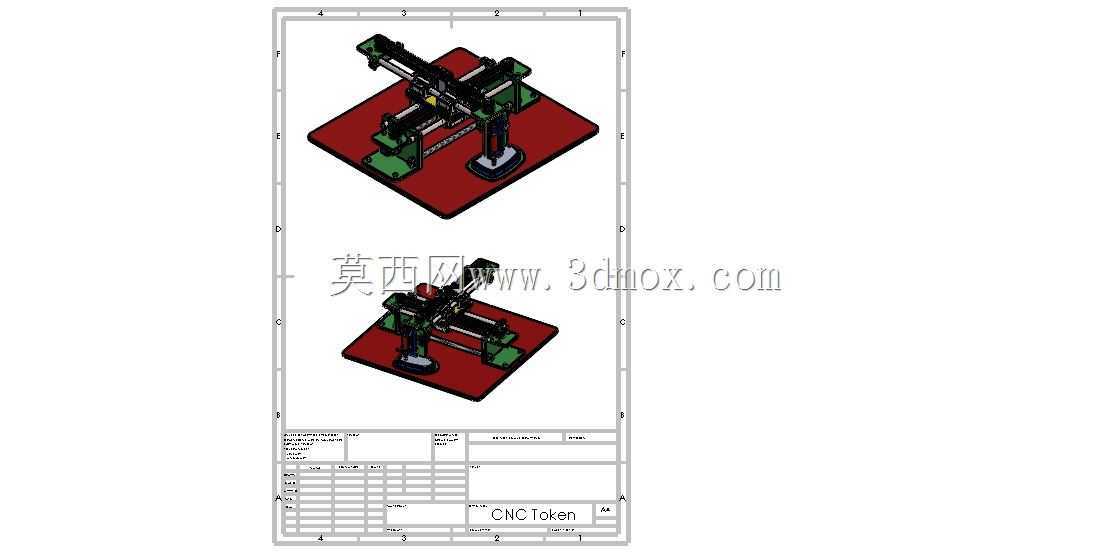

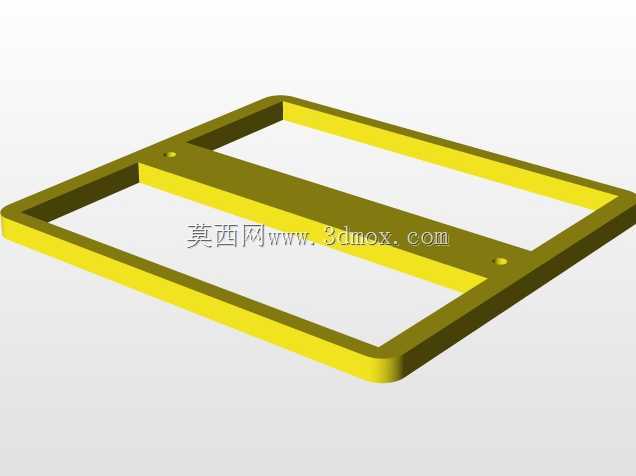

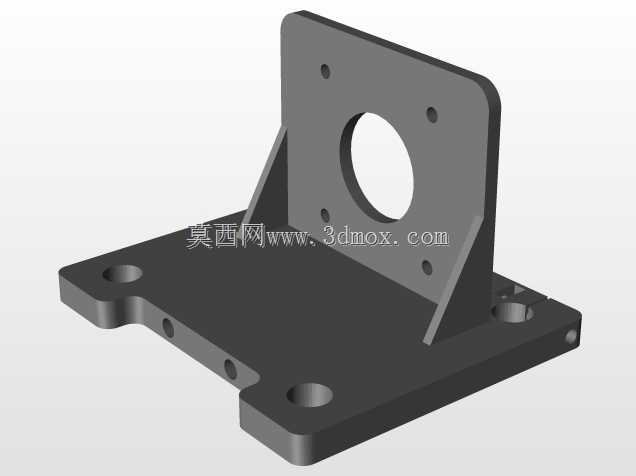

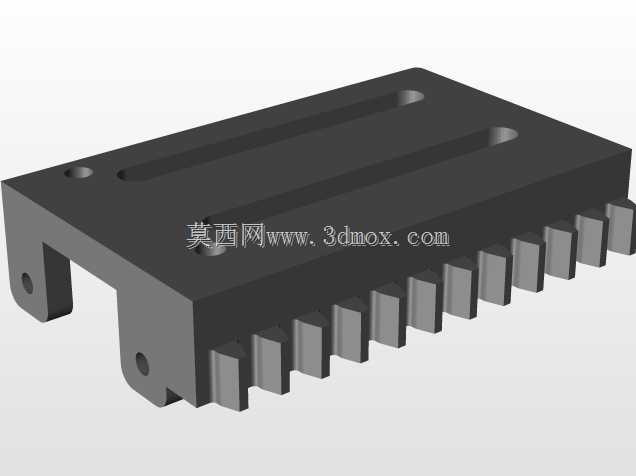

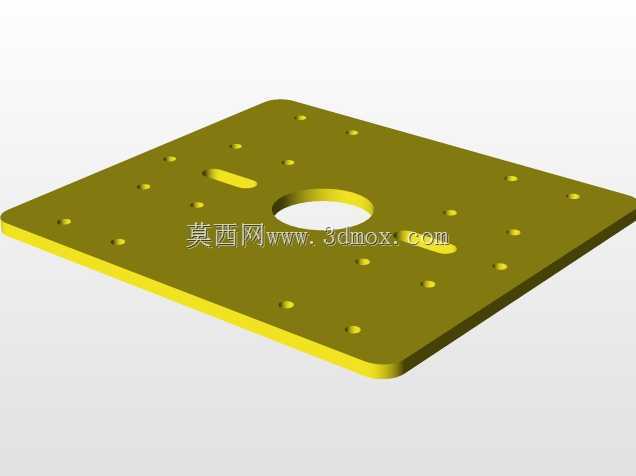

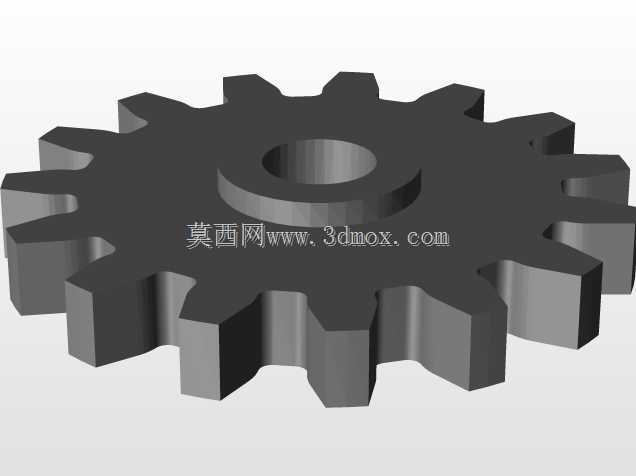

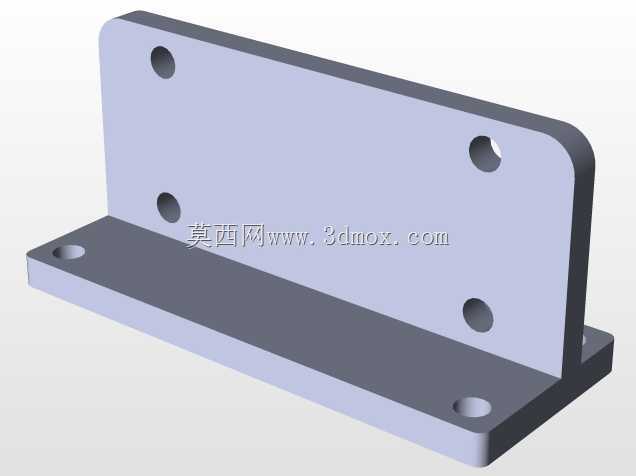

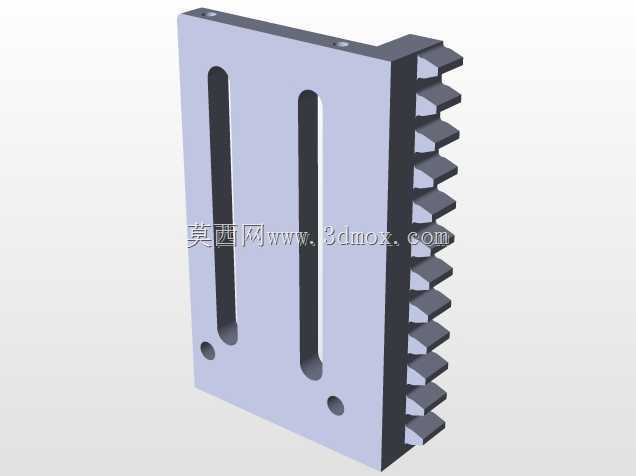

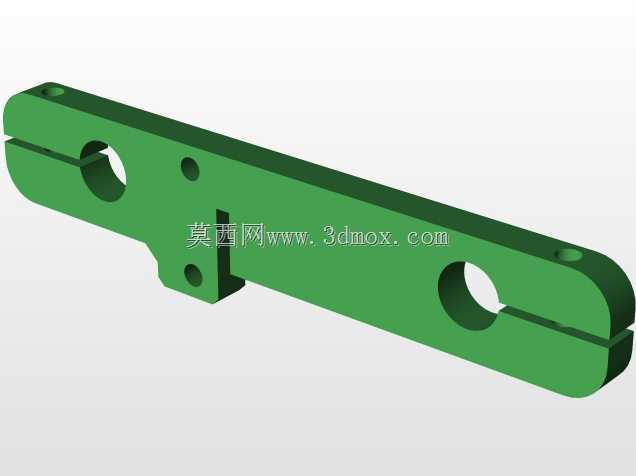

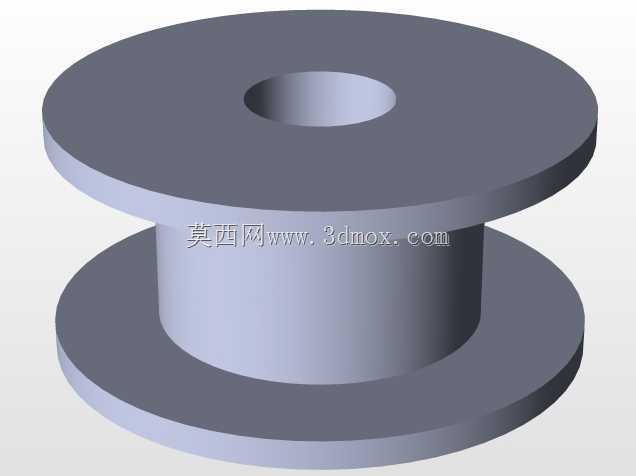

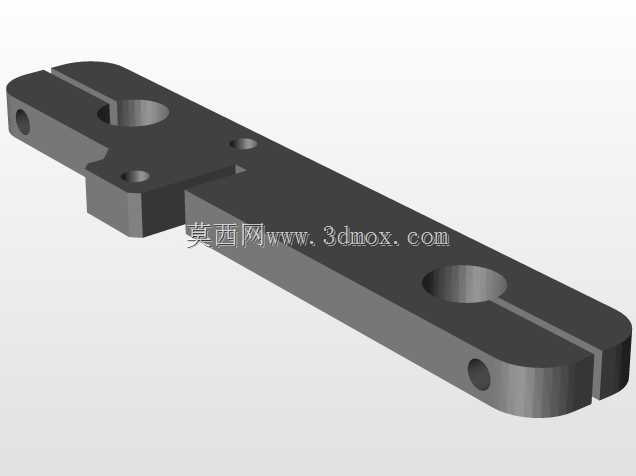

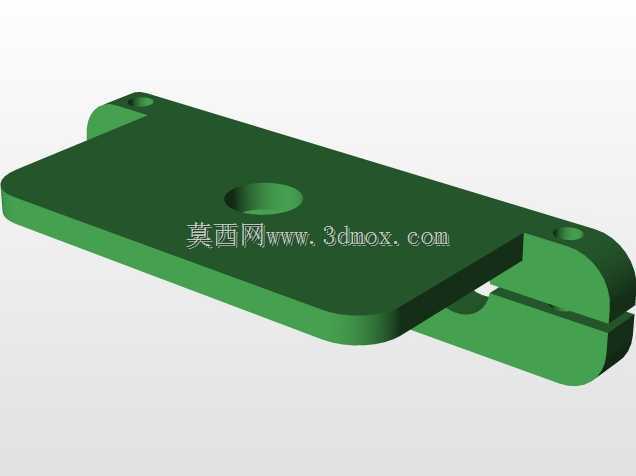

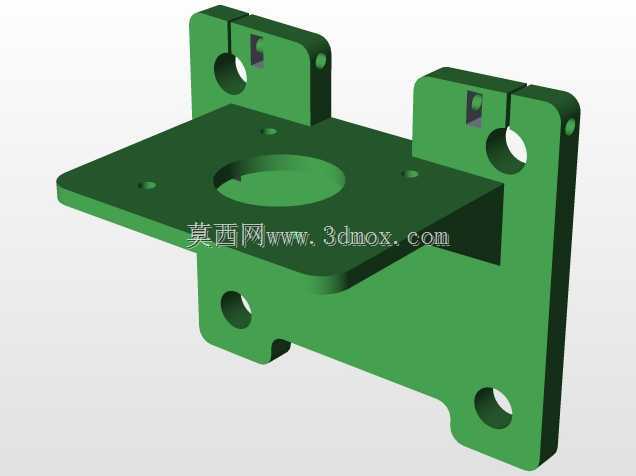

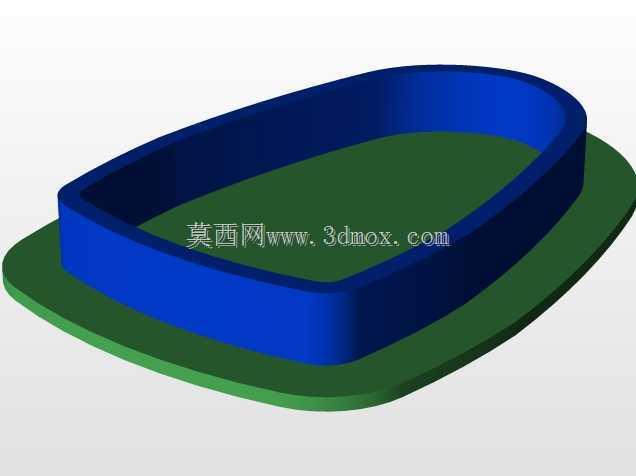

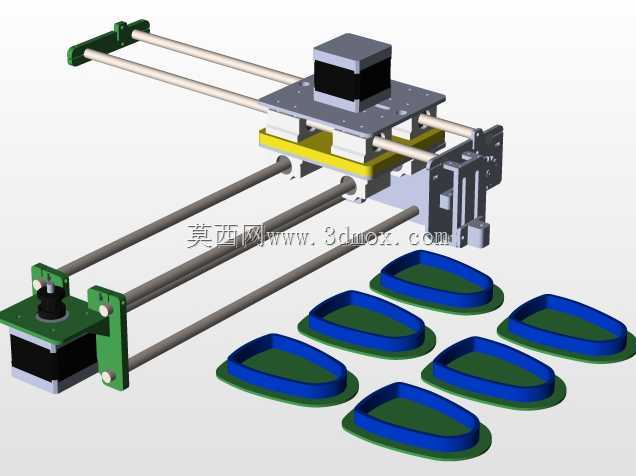

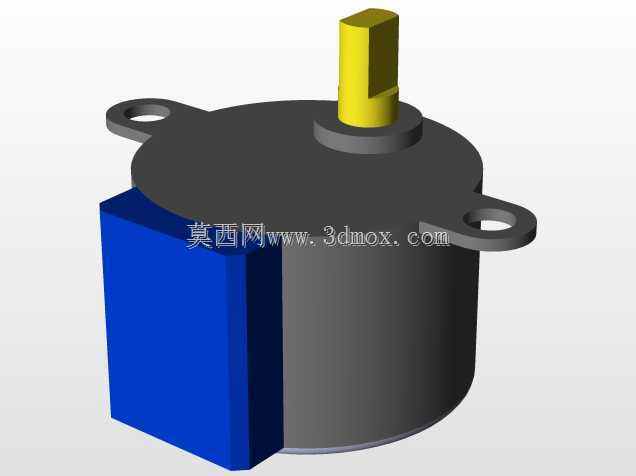

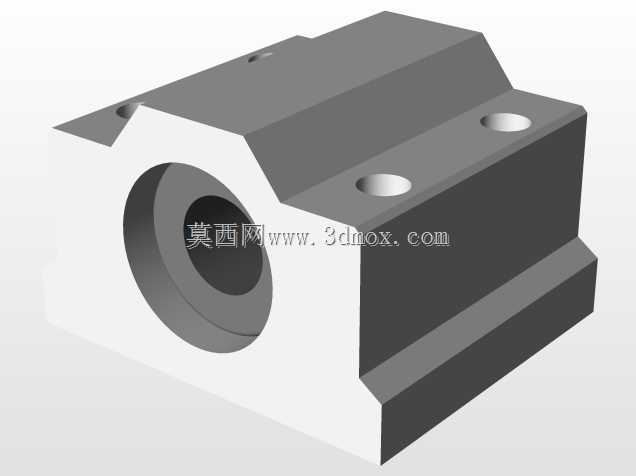

这套按键式数控作业装置，核心采用双平行光轴搭配直线轴承的传动架构，两端通过立式安装座固定光轴基准，X轴方向由端部步进电机通过同步带驱动滑台做往复直线运动，Z轴方向搭载独立的升降执行模组，可实现垂直方向的进给动作，整套运动机构的安装基准面预留了标准的螺孔阵列，可直接固定在通用铝型材工作台架上，不需要额外做转接板的二次加工。从实际应用场景来看，这类装置常被用于小尺寸塑胶件的二次加工工位，比如图中排布的异形轮廓工件，可通过载台定位后，由滑台搭载点胶、压合或者检测探头，按照预设的点位坐标依次完成每个工件的加工作业，相比人工操作的重复定位误差，数控驱动的滑台重复定位精度可控制在0.1mm以内，能满足小批量多品种工件的柔性加工需求。设计过程中优先考虑了运动部件的负载边界，滑台的安装板采用6061铝合金铣削成型，在保证结构刚性的前提下降低运动部分的自重，避免电机负载过大导致的丢步问题，光轴的直径选型经过挠度校核，在滑台运动到行程最远端时，光轴的下垂量不超过0.05mm，不会影响末端执行器的作业精度。Z轴模组的导向部分同样采用微型直线导轨搭配滑块，升降行程预留了20mm的安全余量，可兼容不同高度的工件载具，端部的执行器安装位预留了通用的法兰接口，可根据实际作业需求快速更换点胶阀、压头或者检测传感器，不需要对主体结构做改动。工件载台部分采用定位槽加真空吸附的固定方式，每个异形工件的定位槽轮廓和工件外形做了0.2mm的间隙配合，方便人工上下料，载台底板采用电木板加工，避免刮伤工件表面，整套装置的电气控制部分可通过按键式操作面板直接输入点位坐标、运动速度等参数，不需要连接上位机编程，适合车间一线操作人员快速调试换型。安装边界方面，整套装置的横向总长度控制在800mm以内，纵向宽度350mm，整体高度不超过400mm，可直接放置在标准工作台上使用，不需要做专门的地基固定，底部预留了四个脚轮安装位，方便在不同工位之间转移。传动部分的同步带采用张紧轮结构，长期使用出现松弛时可快速调整张紧度，不需要拆解主体结构，所有运动副的润滑点都预留了注油孔，日常维护时可直接加注润滑脂，降低设备的维护成本。
