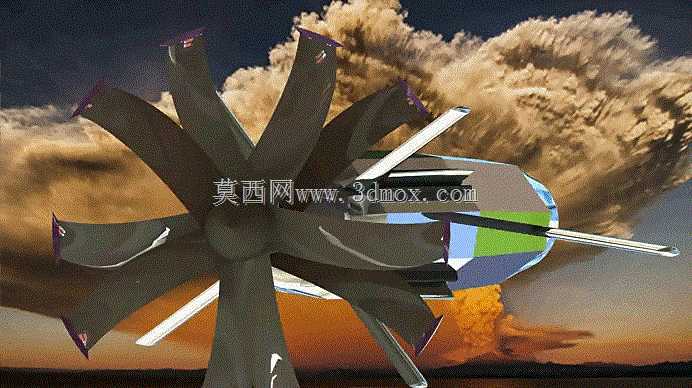

拦截器多叶轴结构设计展示

这类轴结构主要应用于低空拦截类旋翼飞行器的动力输出端，承担着将动力源扭矩传递至各组拦截旋翼叶片的核心作用，是整套拦截装置实现动能输出、姿态调整的关键承载部件。从实际应用场景来看，该类部件多配套于近程低空防御类旋翼设备，在作业过程中需要同时承载多组叶片旋转产生的交变载荷，还要应对突发姿态调整时的瞬时冲击扭矩，因此在结构设计阶段就需要充分考虑轴体的抗扭刚度与动平衡性能。

从功能特性上看，该轴采用多辐条式叶片安装位设计，区别于传统单组旋翼的轴体结构，可同时固定多组不同倾角的拦截叶片，在旋转过程中既能形成足够的气动拦截面，又能通过不同叶片的倾角差抵消部分旋转振动，降低整套设备运行时的共振风险。轴体的安装边界需要匹配动力舱的输出端法兰，轴端预留的定位槽可与动力输出轴实现过盈配合，配合周向定位销可避免高转速下的轴体打滑问题，叶片安装位的孔位公差严格控制在IT7级，保证每组叶片安装后端面跳动量符合动平衡要求，减少高速旋转时的偏磨损耗。

设计思路上，该轴体优先考虑了载荷的均匀分布，将叶片安装座沿轴体周向等角度排布，让每组叶片承受的气动载荷能均匀传递至轴体核心段，避免局部应力集中导致的轴体疲劳断裂。轴体中段做了变径处理，在靠近动力输出端的位置做轴颈加粗，提升根部的抗扭截面系数，而在叶片安装段则采用轻量化的辐条式结构，在保证结构强度的前提下降低整体转动惯量，提升设备的姿态响应速度。外形尺寸方面，轴体总长度匹配动力舱到旋翼安装面的距离，叶片安装位的回转直径满足拦截作业的覆盖范围要求，安装时需要保证轴体与动力输出轴线的同轴度误差不超过0.02mm，否则高速旋转时会产生过大的径向跳动，不仅会加速轴承磨损，还会影响整套拦截装置的运行稳定性。

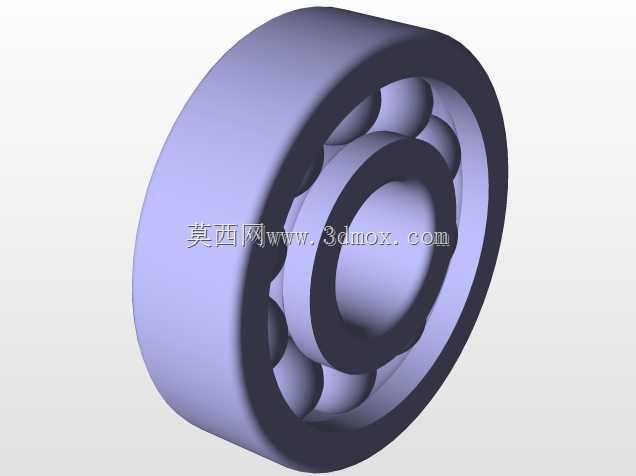

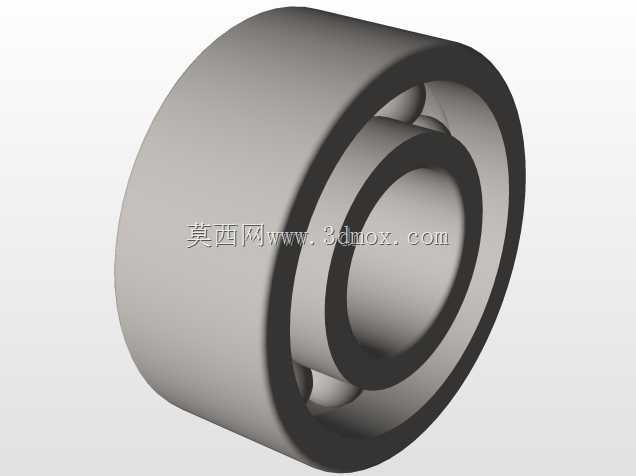

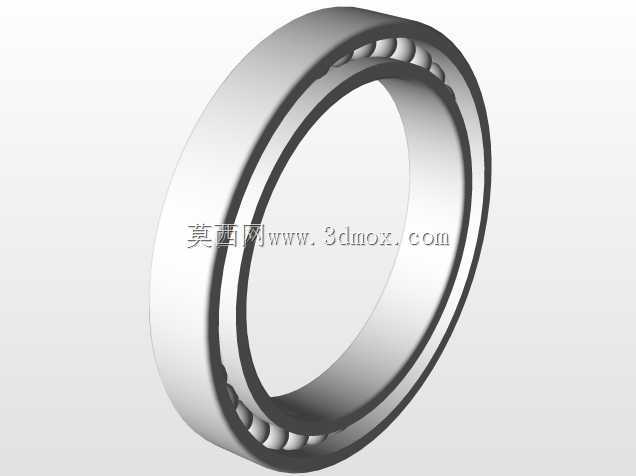

在实际装配过程中，该轴体需要配套对应的角接触轴承来承受径向与轴向的复合载荷，轴承安装位的轴肩高度严格按照轴承安装规范设计，既保证轴承的轴向定位可靠，又不会因为轴肩过高导致轴承拆卸困难。叶片与轴体安装座之间采用螺栓加防松垫片的连接方式，可承受高速旋转下的离心力载荷，同时方便后期根据作业需求更换不同倾角的叶片，调整拦截装置的气动特性。整套轴结构的设计没有采用多余的复杂构型，所有结构特征都服务于载荷传递与安装适配的核心需求，在满足结构强度的前提下尽可能做了轻量化处理，适配低空拦截类设备对部件重量、响应速度的严苛要求。
