压缩空气动力超环空间推进装置结构

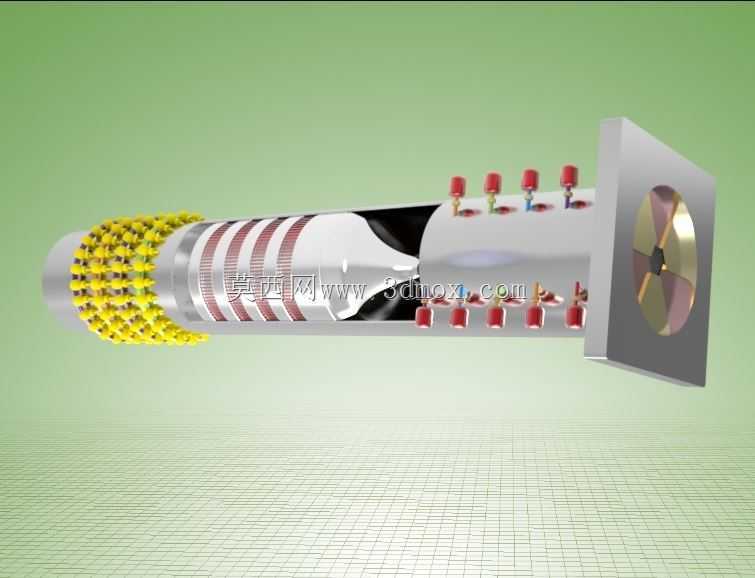

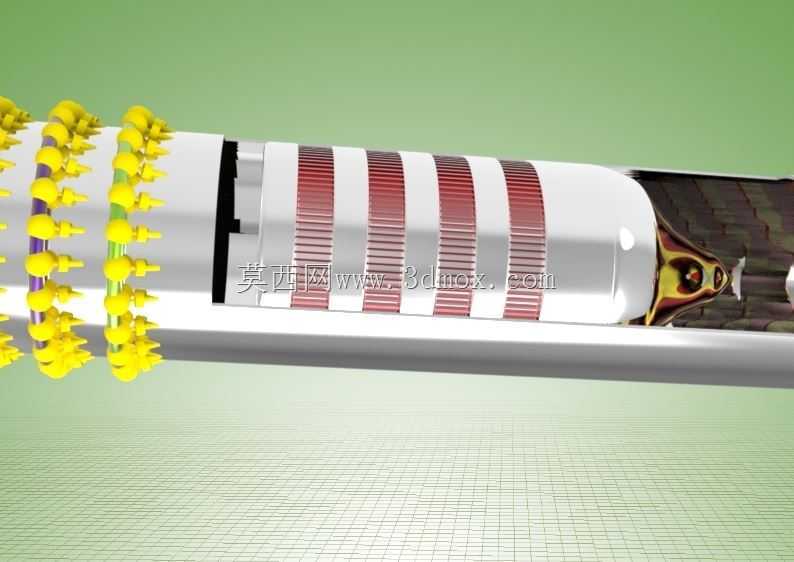

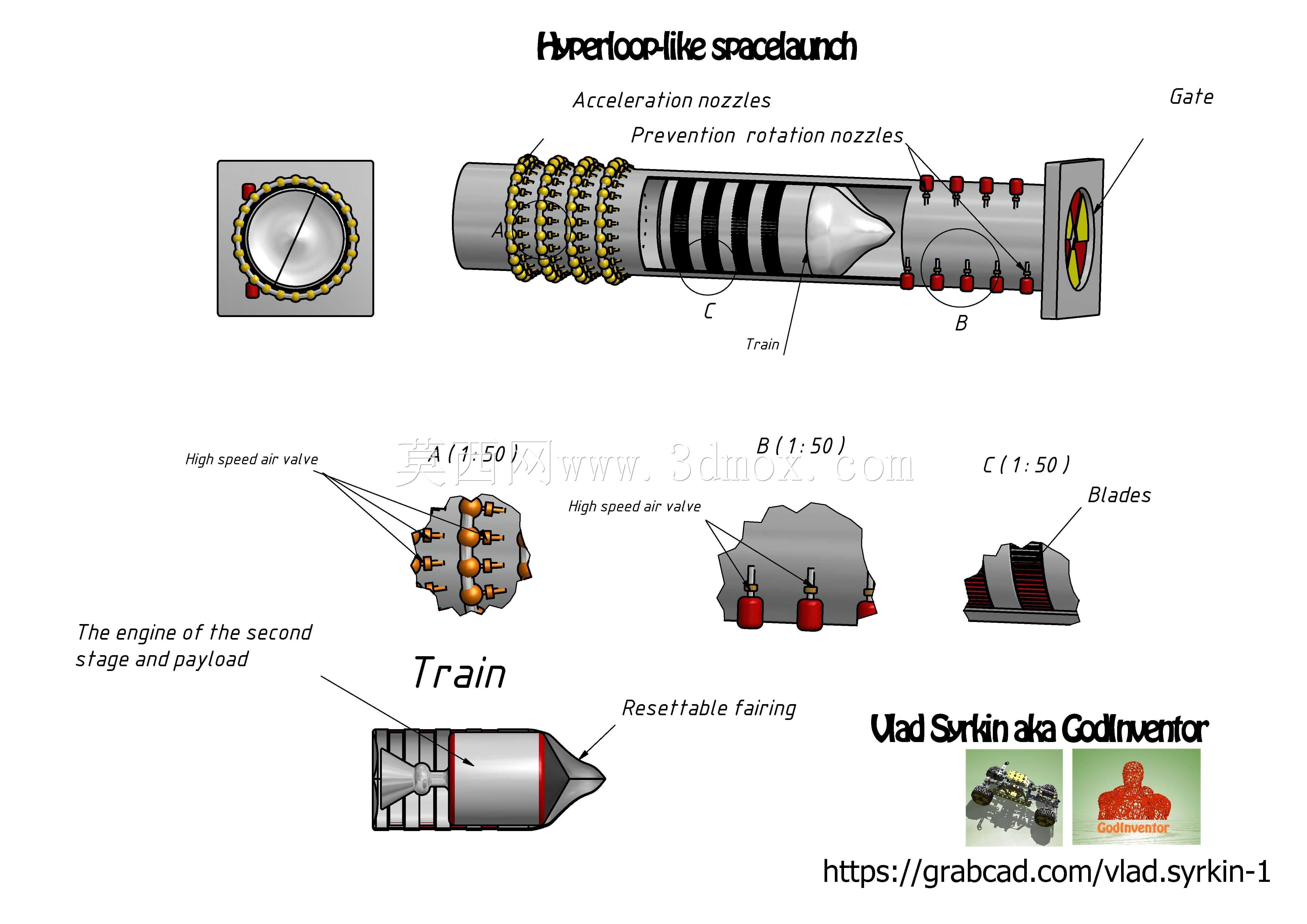

该推进装置以压缩空气作为第一阶段动力源，核心设计目标是实现初段约4km/s的加速能力，整体采用同轴串联式结构布局，前端设置密集排布的压缩空气喷注阵列，喷口沿环向均匀分布，可在工作时形成均匀的推力场，避免偏航力矩的产生。中段为核心的整流与气路集成段，外壁设置多组独立的高速空气阀安装位，每组气阀对应独立的气路通道，可根据推力需求实现单路或多路的独立启闭控制，气路通道内壁做了流线型修型处理，可大幅降低高压空气流动过程中的压损，提升动力转化效率。尾部集成了推力矢量调节结构，通过多组可微调角度的导流叶片实现推力方向的实时调整，满足发射过程中的姿态修正需求。从安装边界来看，装置整体为回转体加尾部方形安装法兰的结构形式，尾部法兰预留了标准的安装孔位，可直接与发射基座的固定接口对接，安装时需保证整体轴线与发射方向的同轴度误差控制在允许范围内，避免推力偏心带来的结构载荷。在实际应用场景中，这类压缩空气推进装置可作为空间发射载具的初段助推单元，替代传统化学燃料助推段的部分功能，降低发射过程中的化学燃料消耗，也可用于高速气动试验平台的动力单元，为超高速气流模拟、飞行器气动外形验证试验提供瞬时高推力输出。设计过程中重点考量了高压气路的密封可靠性，所有气路对接面均采用硬密封加软密封的双重密封结构，可承受高压空气瞬时释放带来的压力冲击，同时整体结构做了轻量化处理，在保证结构强度满足瞬时大推力载荷的前提下，尽可能降低自身结构重量，提升推重比。装置前端的喷注阵列采用模块化设计，单个喷注模块可独立拆卸更换，便于后期维护与参数调整，不同孔径的喷注模块可适配不同压力等级的压缩空气气源，满足不同推力等级的使用需求。中段的气阀安装位采用标准化接口设计，可适配不同响应速度的高速空气阀，使用者可根据控制精度需求选择对应规格的阀体，无需对主体结构进行二次修改。尾部的导流叶片采用耐磨耐高温材料制作，可承受高速气流冲刷带来的磨损与温升，叶片的调节机构集成在法兰内部，不会额外增加装置的径向尺寸，适配狭窄发射井内的安装空间要求。
