火箭用镂空式双支架支撑结构

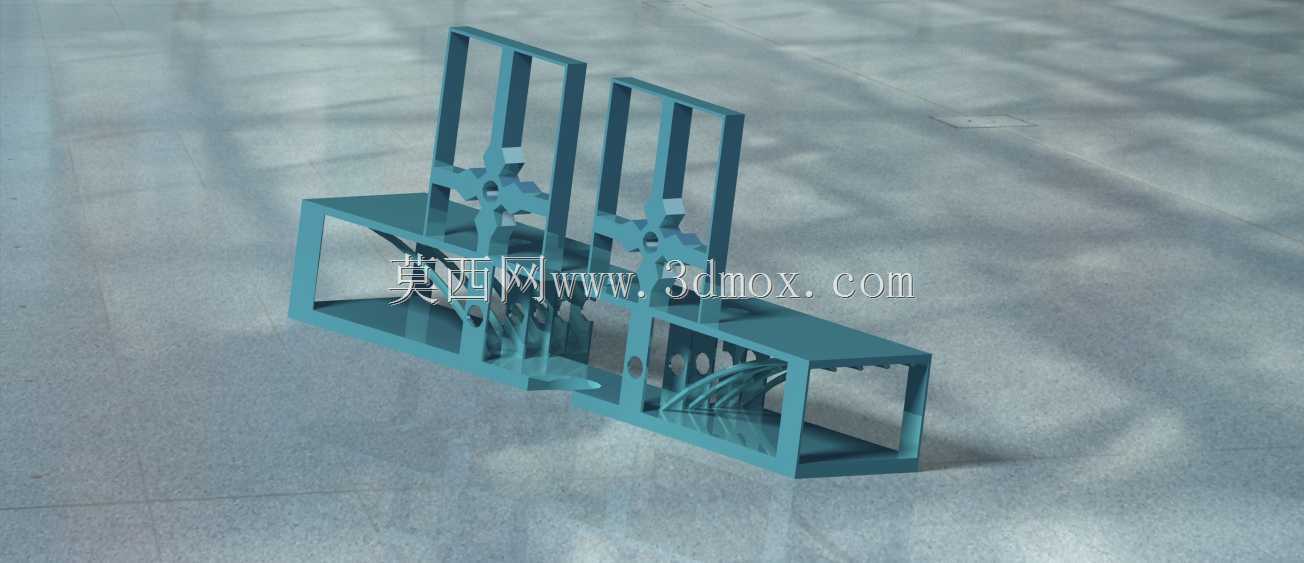

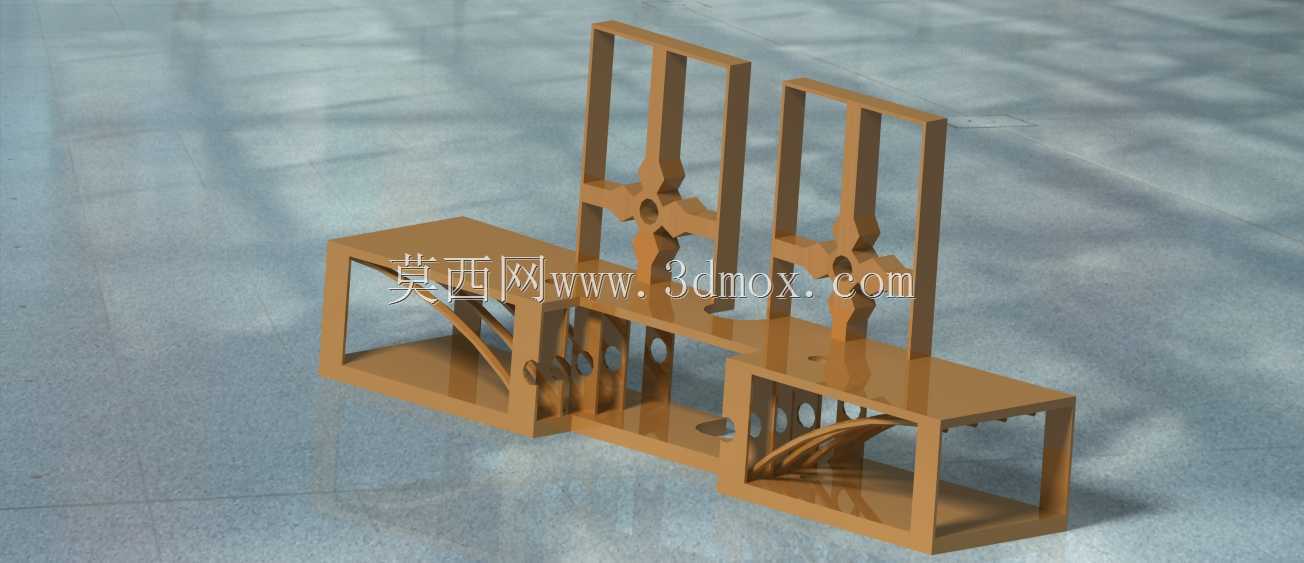

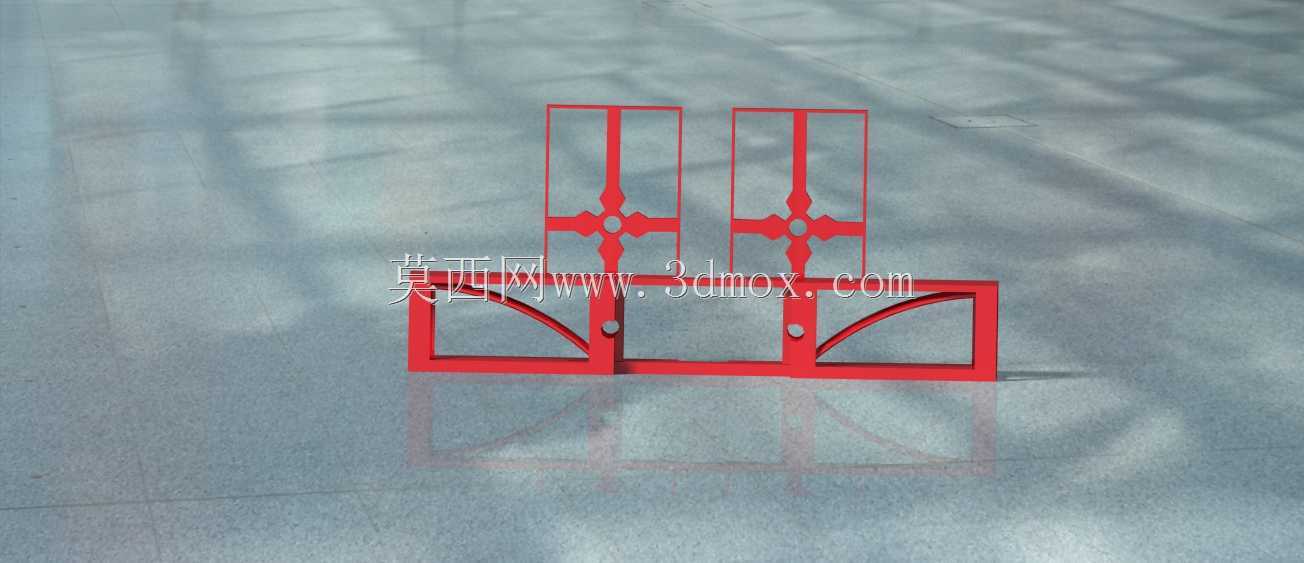

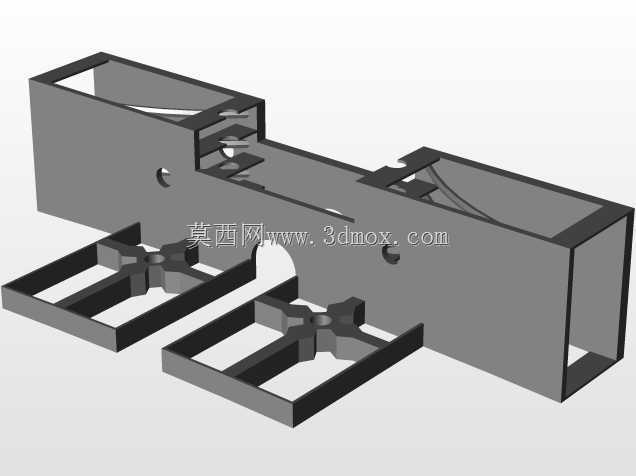

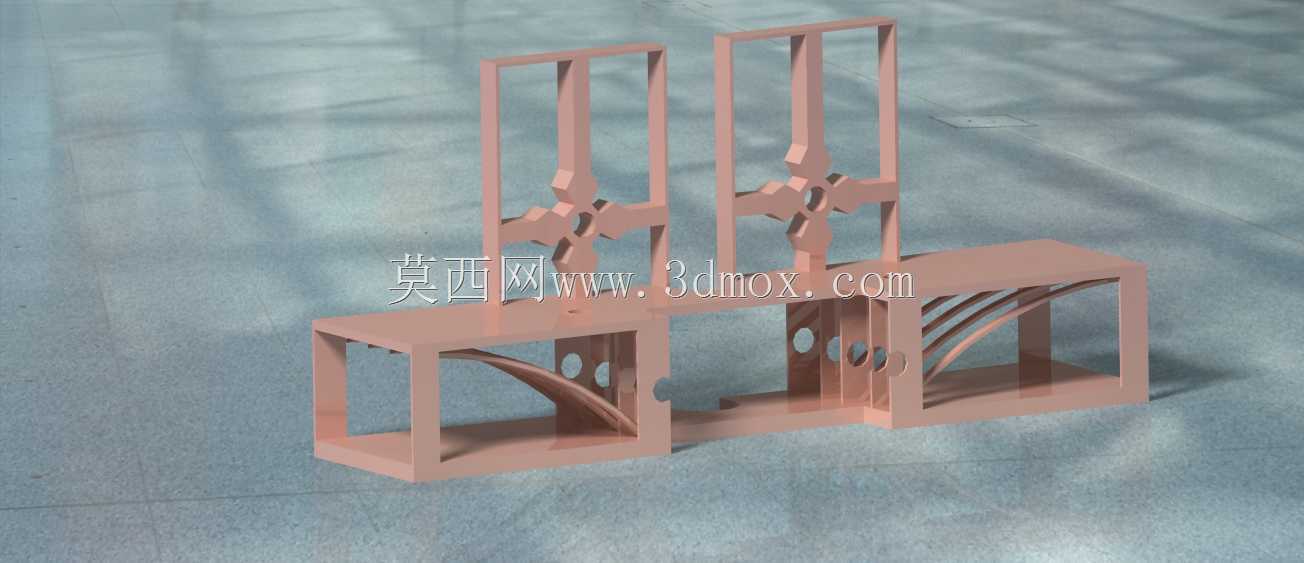

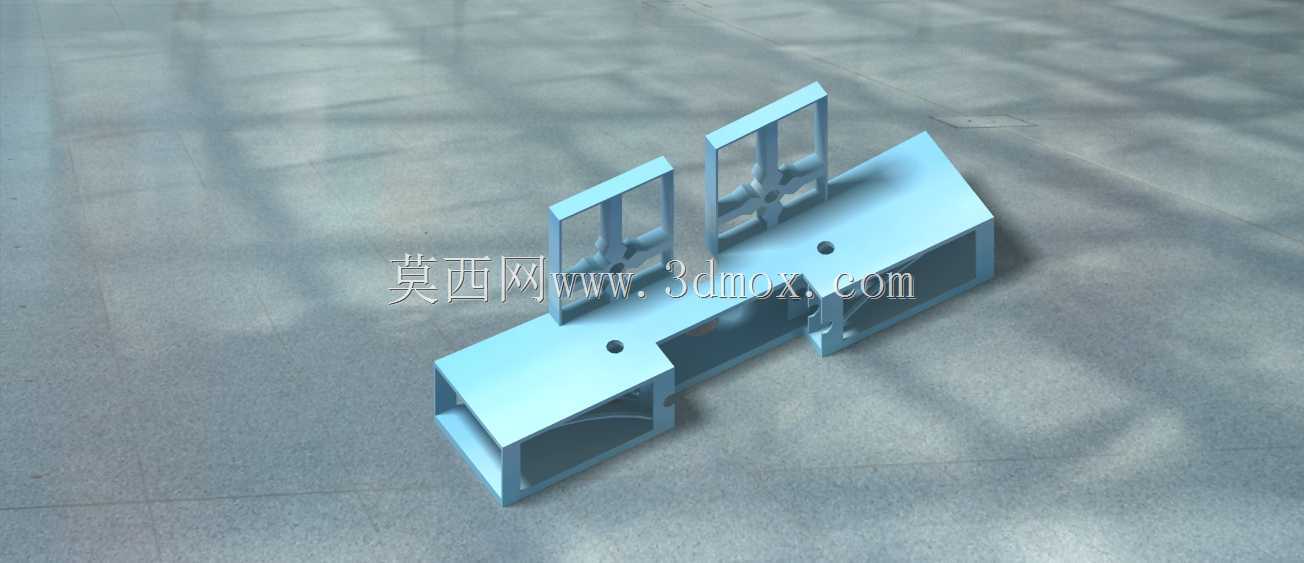

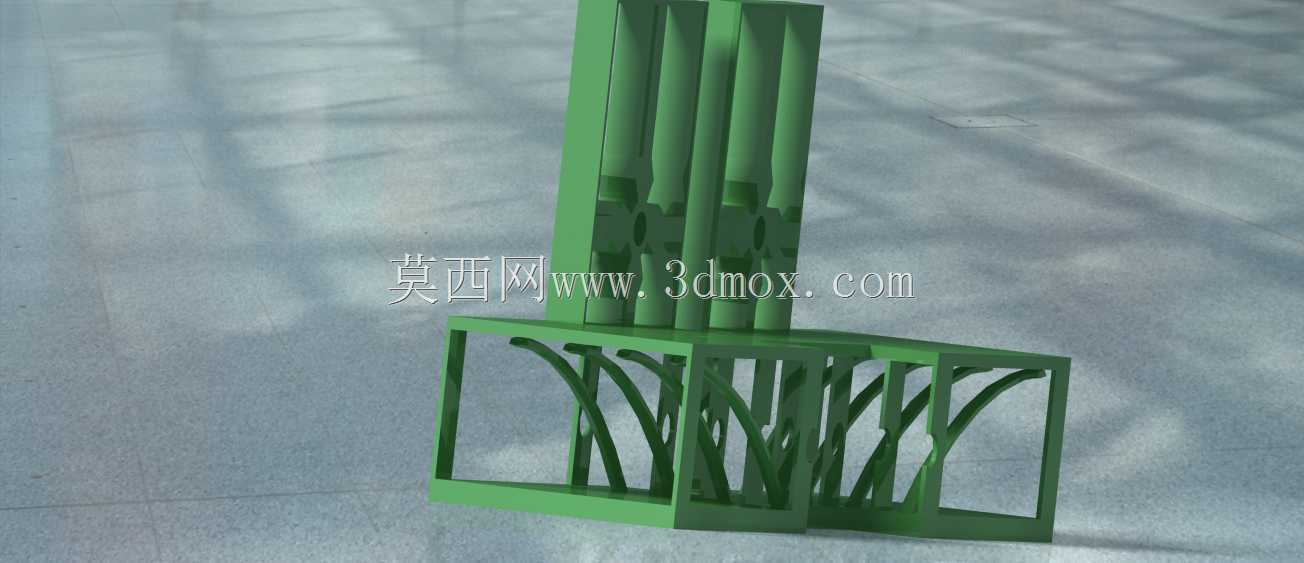

该支撑结构主要应用于小型探空火箭、模型火箭的箭体内部承力场景，承担箭体分段连接、机载小型载荷固定的核心作用，可在火箭发射升空的过载工况下，为箭上电子元件、动力转接段提供稳定的支撑基准，避免飞行过程中载荷移位引发的姿态失稳问题。从结构设计逻辑来看，整体采用对称式双立臂搭配阶梯式底座的布局，两个竖向立臂上设置有十字形加强筋，在不额外增加整体重量的前提下，大幅提升立臂的抗弯折性能，适配火箭发射阶段的轴向过载受力需求；底座部分采用阶梯式框架结构，不同高度的安装平面可适配不同尺寸的箭载部件安装，底座侧面设计有弧形镂空与圆形减重孔，在保证底座整体刚性的前提下，尽可能压缩结构自重，匹配航天类构件对重量控制的严苛要求。安装边界方面，两个竖向立臂的间距可适配常规直径的小型箭体内径，立臂顶端预留的平面可直接与箭体上舱段的端面贴合固定，底座底部的框架平面可与箭体动力段的安装法兰对接，所有安装面均为平面加工，无需额外定制异形转接件即可完成装配，降低现场安装的适配难度。结构受力层面，立臂与底座的连接位置设置有三角加强筋，可将立臂承受的轴向载荷均匀分散到底座的整个框架上，避免应力集中导致的结构断裂；镂空区域的边缘均做了圆弧过渡处理，可减少飞行过程中气动振动带来的应力疲劳，延长构件的使用寿命。实际使用过程中，该结构可直接作为箭体内部的承力骨架使用，无需额外增加支撑衬件，镂空区域还可预留出走线空间，方便箭上线缆的布设与固定，兼顾承力功能与装配便利性。
